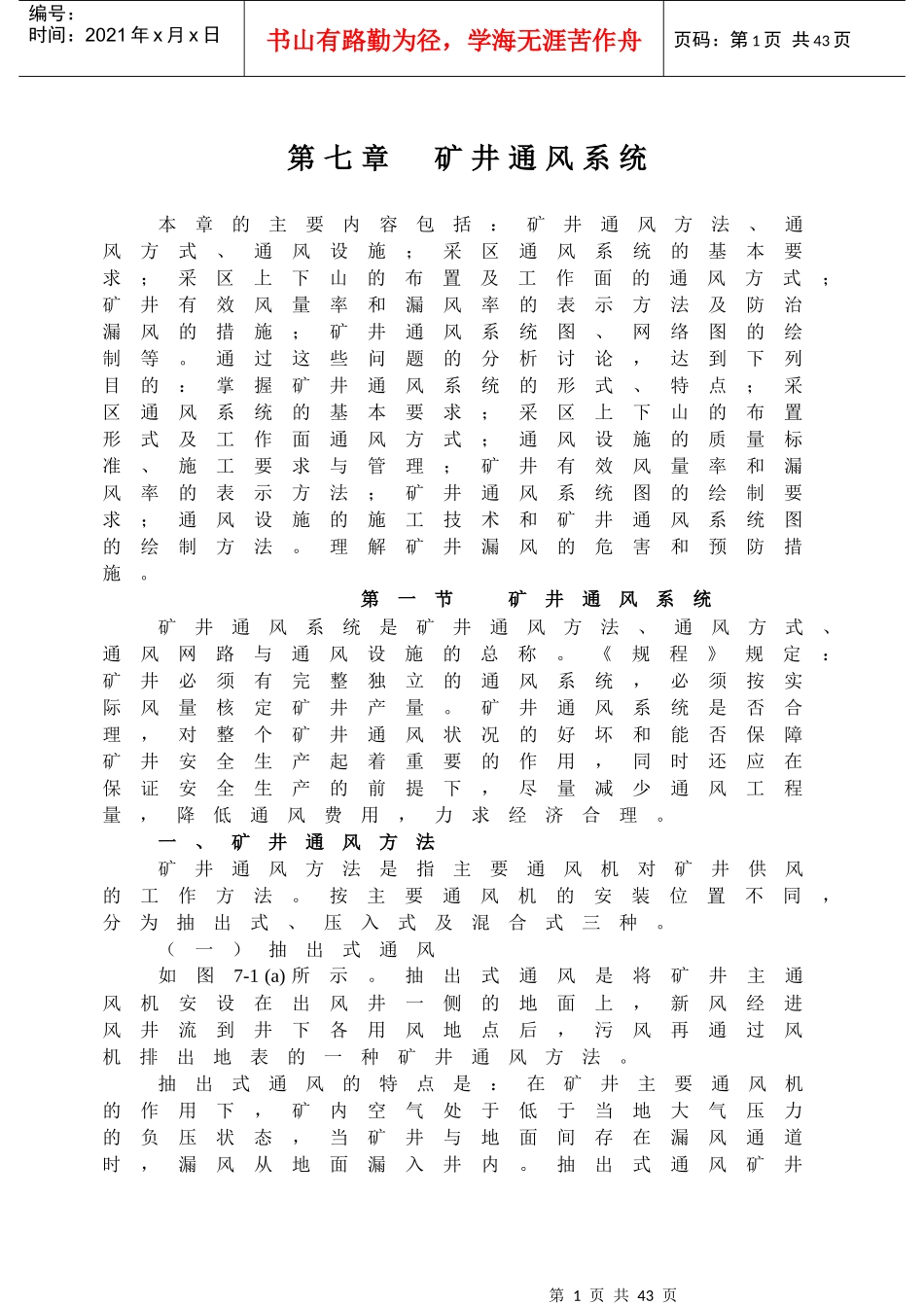

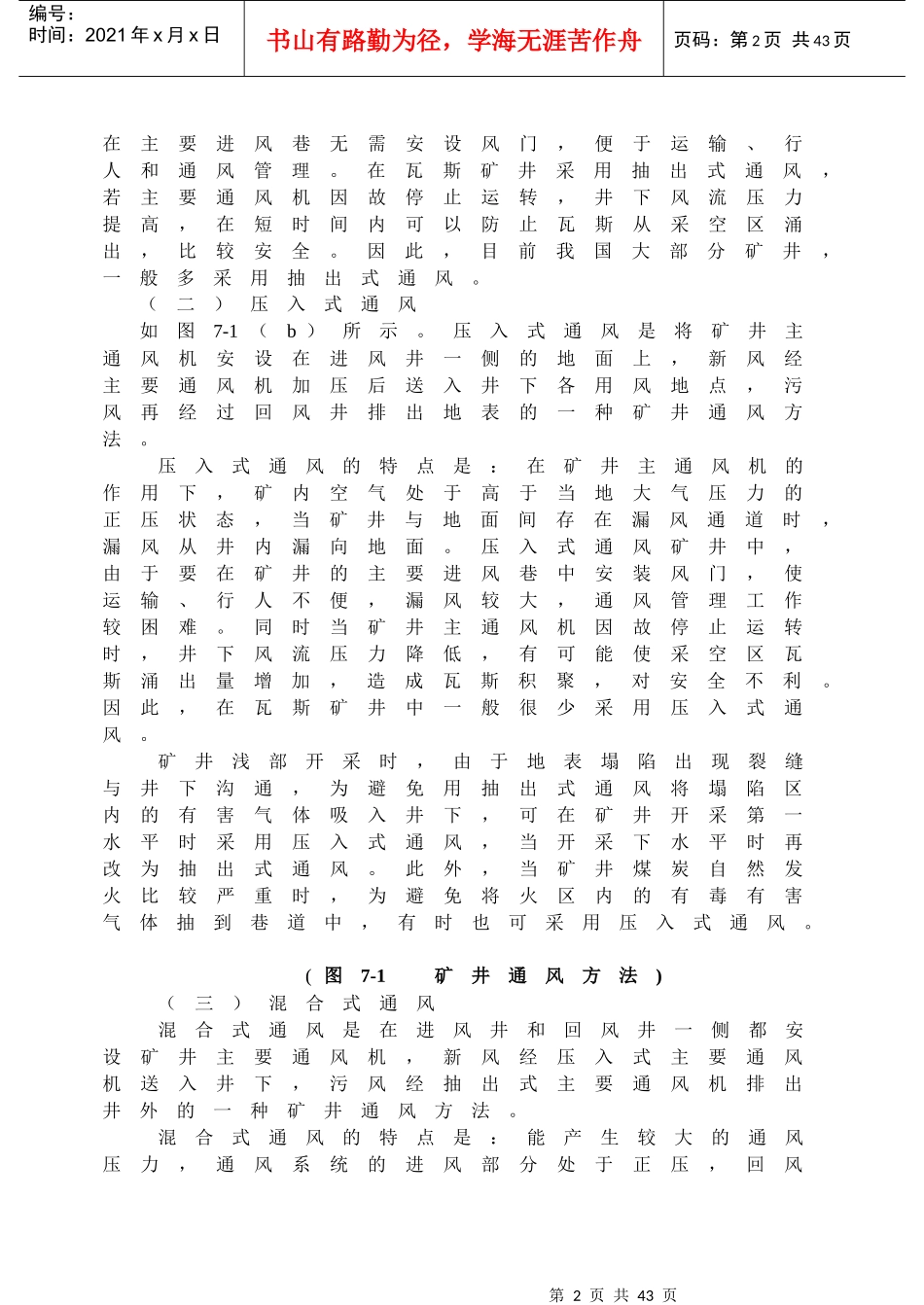

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第七章矿井通风系统本章的主要内容包括：矿井通风方法、通风方式、通风设施；采区通风系统的基本要求；采区上下山的布置及工作面的通风方式；矿井有效风量率和漏风率的表示方法及防治漏风的措施；矿井通风系统图、网络图的绘制等。通过这些问题的分析讨论，达到下列目的：掌握矿井通风系统的形式、特点；采区通风系统的基本要求；采区上下山的布置形式及工作面通风方式；通风设施的质量标准、施工要求与管理；矿井有效风量率和漏风率的表示方法；矿井通风系统图的绘制要求；通风设施的施工技术和矿井通风系统图的绘制方法。理解矿井漏风的危害和预防措施。第一节矿井通风系统矿井通风系统是矿井通风方法、通风方式、通风网路与通风设施的总称。《规程》规定：矿井必须有完整独立的通风系统，必须按实际风量核定矿井产量。矿井通风系统是否合理，对整个矿井通风状况的好坏和能否保障矿井安全生产起着重要的作用，同时还应在保证安全生产的前提下，尽量减少通风工程量，降低通风费用，力求经济合理。一、矿井通风方法矿井通风方法是指主要通风机对矿井供风的工作方法。按主要通风机的安装位置不同，分为抽出式、压入式及混合式三种。（一）抽出式通风如图7-1(a)所示。抽出式通风是将矿井主通风机安设在出风井一侧的地面上，新风经进风井流到井下各用风地点后，污风再通过风机排出地表的一种矿井通风方法。抽出式通风的特点是：在矿井主要通风机的作用下，矿内空气处于低于当地大气压力的负压状态，当矿井与地面间存在漏风通道时，漏风从地面漏入井内。抽出式通风矿井第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页在主要进风巷无需安设风门，便于运输、行人和通风管理。在瓦斯矿井采用抽出式通风，若主要通风机因故停止运转，井下风流压力提高，在短时间内可以防止瓦斯从采空区涌出，比较安全。因此，目前我国大部分矿井，一般多采用抽出式通风。（二）压入式通风如图7-1（b）所示。压入式通风是将矿井主通风机安设在进风井一侧的地面上，新风经主要通风机加压后送入井下各用风地点，污风再经过回风井排出地表的一种矿井通风方法。压入式通风的特点是：在矿井主通风机的作用下，矿内空气处于高于当地大气压力的正压状态，当矿井与地面间存在漏风通道时，漏风从井内漏向地面。压入式通风矿井中，由于要在矿井的主要进风巷中安装风门，使运输、行人不便，漏风较大，通风管理工作较困难。同时当矿井主通风机因故停止运转时，井下风流压力降低，有可能使采空区瓦斯涌出量增加，造成瓦斯积聚，对安全不利。因此，在瓦斯矿井中一般很少采用压入式通风。矿井浅部开采时，由于地表塌陷出现裂缝与井下沟通，为避免用抽出式通风将塌陷区内的有害气体吸入井下，可在矿井开采第一水平时采用压入式通风，当开采下水平时再改为抽出式通风。此外，当矿井煤炭自然发火比较严重时，为避免将火区内的有毒有害气体抽到巷道中，有时也可采用压入式通风。(图7-1矿井通风方法)（三）混合式通风混合式通风是在进风井和回风井一侧都安设矿井主要通风机，新风经压入式主要通风机送入井下，污风经抽出式主要通风机排出井外的一种矿井通风方法。混合式通风的特点是：能产生较大的通风压力，通风系统的进风部分处于正压，回风第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页部分处于负压，工作面大致处于中间状态，其正压或负压均不大，矿井的内部漏风小。但因使用的风机设备多，动力消耗大，通风管理复杂，一般很少采用。上述三种通风方法，矿井主要通风机均安装在地面。二、矿井通风方式矿井通风方式是指矿井进风井与回风井的布置方式。按进、回风井的位置不同，分为中央式、对角式、区域式和混合式四种。（一）中央式中央式是进、回风井均位于井田走向中央。按进、回风井沿倾斜方向相对位置的不同，又可分为中央并列式和中央边界式两种。1．中央并列式如图7-2（a）所示。进、回风井均并列布置在井田走向和倾斜方向的中...
