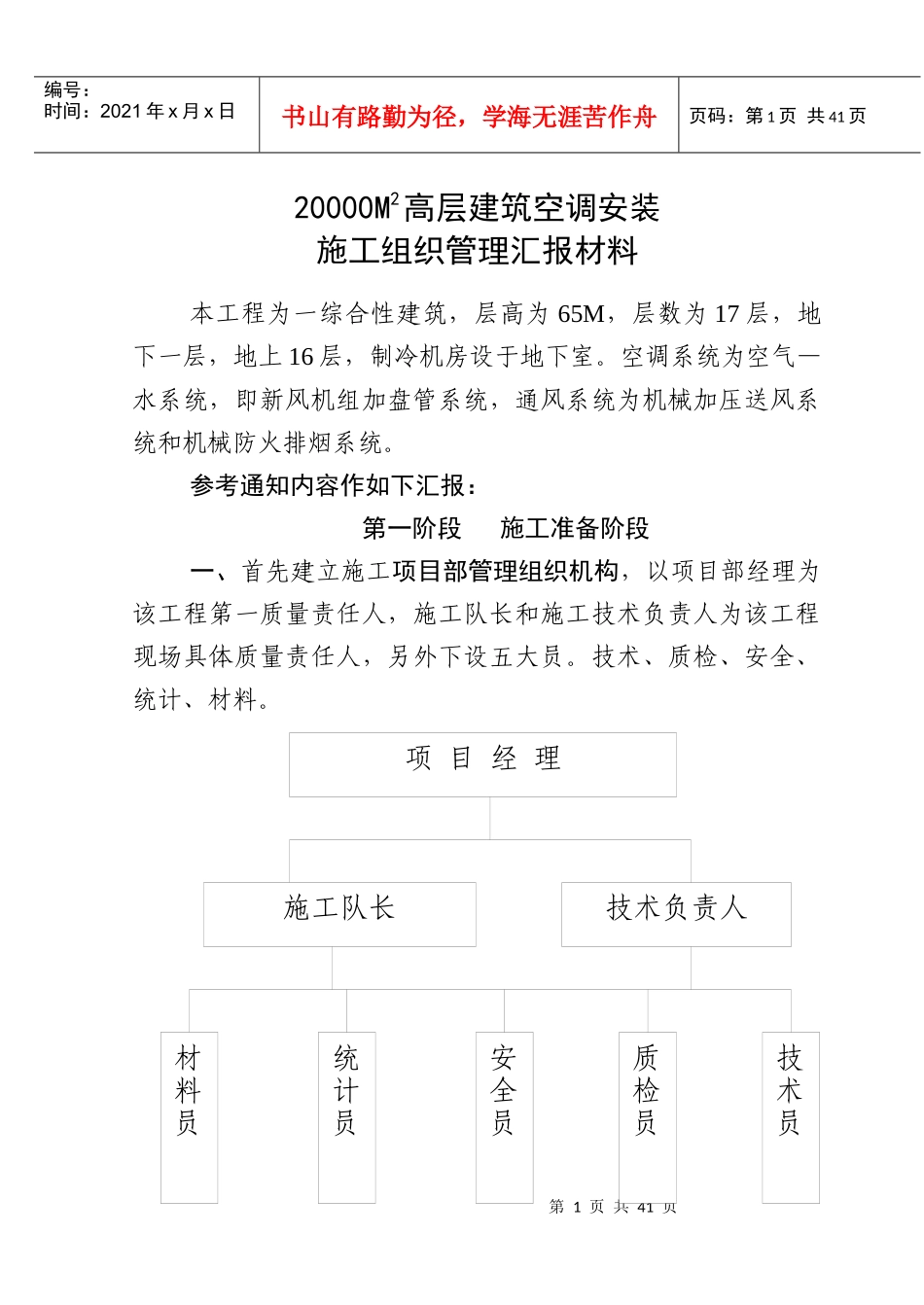

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页20000M2高层建筑空调安装施工组织管理汇报材料本工程为一综合性建筑，层高为65M，层数为17层，地下一层，地上16层，制冷机房设于地下室。空调系统为空气—水系统，即新风机组加盘管系统，通风系统为机械加压送风系统和机械防火排烟系统。参考通知内容作如下汇报：第一阶段施工准备阶段一、首先建立施工项目部管理组织机构，以项目部经理为该工程第一质量责任人，施工队长和施工技术负责人为该工程现场具体质量责任人，另外下设五大员。技术、质检、安全、统计、材料。项目经理技术负责人施工队长材料员统计员安全员质检员技术员第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页二、针对该工程实际情况，编制详细的施工组织设计。第一章工程概况1、工程内容：空调系统、加压送风系统、防火排烟系统、制冷机房安装（机房内两台主机为长沙远大VII直燃型机，制冷量为110×104Kcal/h）2、分项工程组成：该工程共有以下8个分项工程：金属风管制作工程、风管与部件安装工程、风管及设备保温工程、通风机安装工程、管道安装工程、油漆防腐工程、管道保温工程、机房内各设备安装工程。3、施工条件：现场已具备四通一平，材料、半成品为有计划组织进场或现场加工，施工机械及机具已具备。本工程为包工包料，材料运输条件已具备，项目部已制定的各类人员质量责任制，能够随时开工。第二章编制依据1、××设计院设计的《××工程中央空调施工图》及施工图中所涉及的有关标准图。2、国家标准及规范：(1)标准：GBJ302-88《建筑采暖卫生与煤气工程质量检验第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页评定标准》GBJ304-88《通风与空调工程质量检验评定标准》(2)规范：GBJ242-82《采暖与卫生工程施工及验收规范》GB50243-97《通风与空调工程施工及验收规范》GBJ66-84《制冷设备安装工程施工及验收规范》《机械设备安装工程施工及验收规范》3、企业内部标准:1）本公司质量手册SDTYI–00-001（2）2）本公司《质量体系文件程序汇编》SDTYII-001（2）3）本公司《施工组织设计编制导则》SDTYIII-00-009（2）第三章各分项工程的施工方案及质量保证措施一、施工方案（一）风管制作工程1、材料要求：根据设计要求，不同规格的风管分别采用δ=0.75、1.0、1.20mm厚的镀锌钢板制作，镀锌钢板应具有出厂合格证或质量鉴定文件，其表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。2、风管制作工艺铆焊班依据下述要求施工：（1）作业地点由于本工程所用风管数量不大，适合现场加工，在一层车库选一临时加工车间，车间内配备同本公司提供的机具和设施，第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页做到安全防护装置可靠，地面平整，免受潮湿。（2）风管制作依据根据设计的图纸，及现场施工技术员书面的技术质量及安全交底。（3）工艺流程→展开下料→剪切→倒角→咬口制作→风管折方→成型领料→→方法兰下料→焊接→打眼冲孔————→铆法兰→翻边→成品喷漆→检验→出厂1）划线、展开划线基本方法：直角线、垂直平分线、平行线、角平分线、直线等分等。展开方法宜采用平行线法，放射线法和三角线法。根据图形及大样风管不同的几何形状和规格，分别进行划线展开。2）下料板材剪切之前，必须进行下料复核，以免有误，由质检员进行复核，复核合格后，施工人员用龙门剪板机或电冲剪按线剪切。3）倒角板材下料后在轧口之前，必须用倒角机进行倒角。4）咬口第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页风管制作采用咬口连接，其连接如图所示：咬口时手指距滚轮护壳不小于5cm,不准放在咬口机轨道上，扶稳板料。5）折方将咬口后的板料画好折方线放在折方机上，置于下模的中心线上，操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。6）合口折方后钢板用合口机合缝，操作时，用力均匀，不宜过重，...
