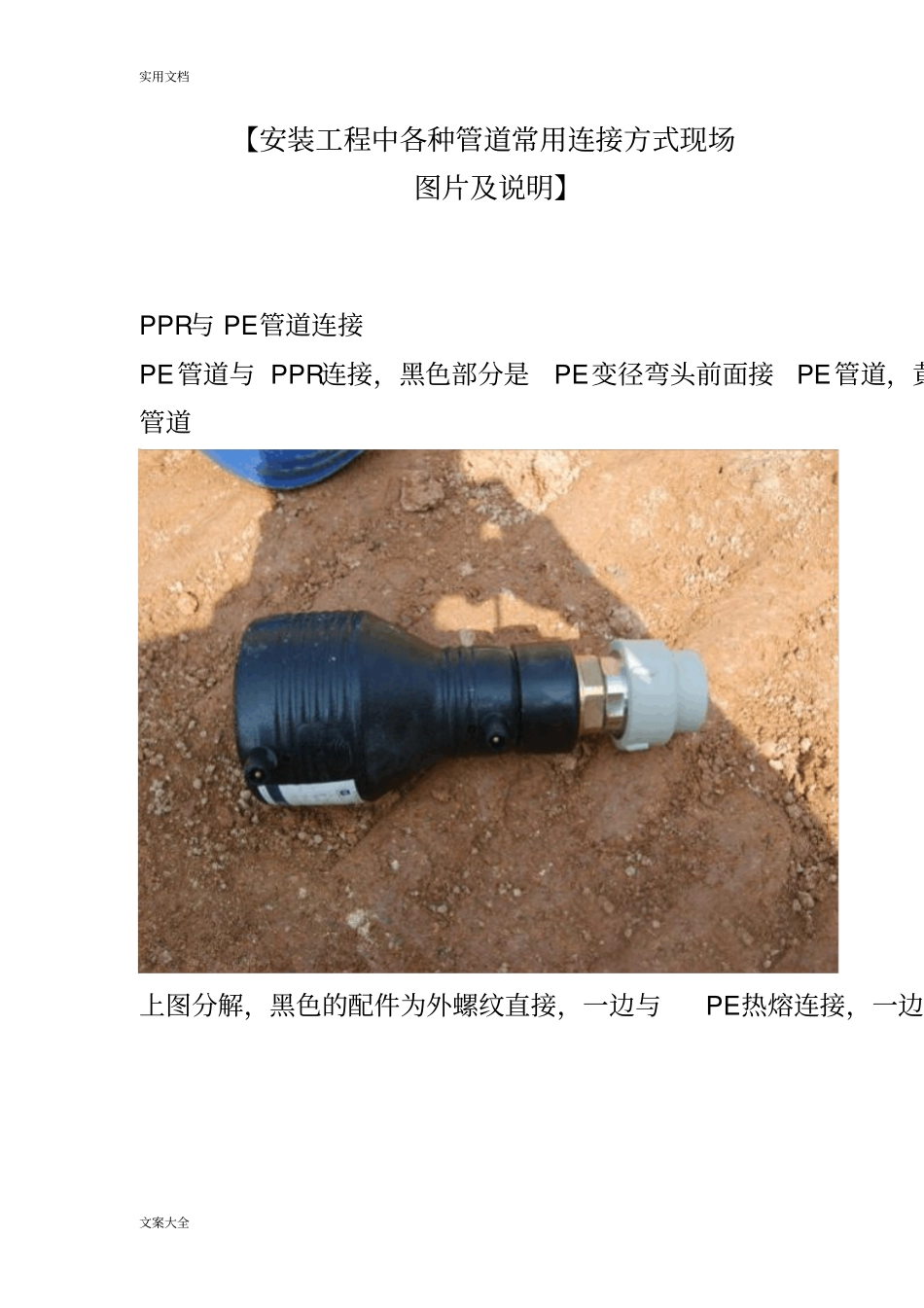

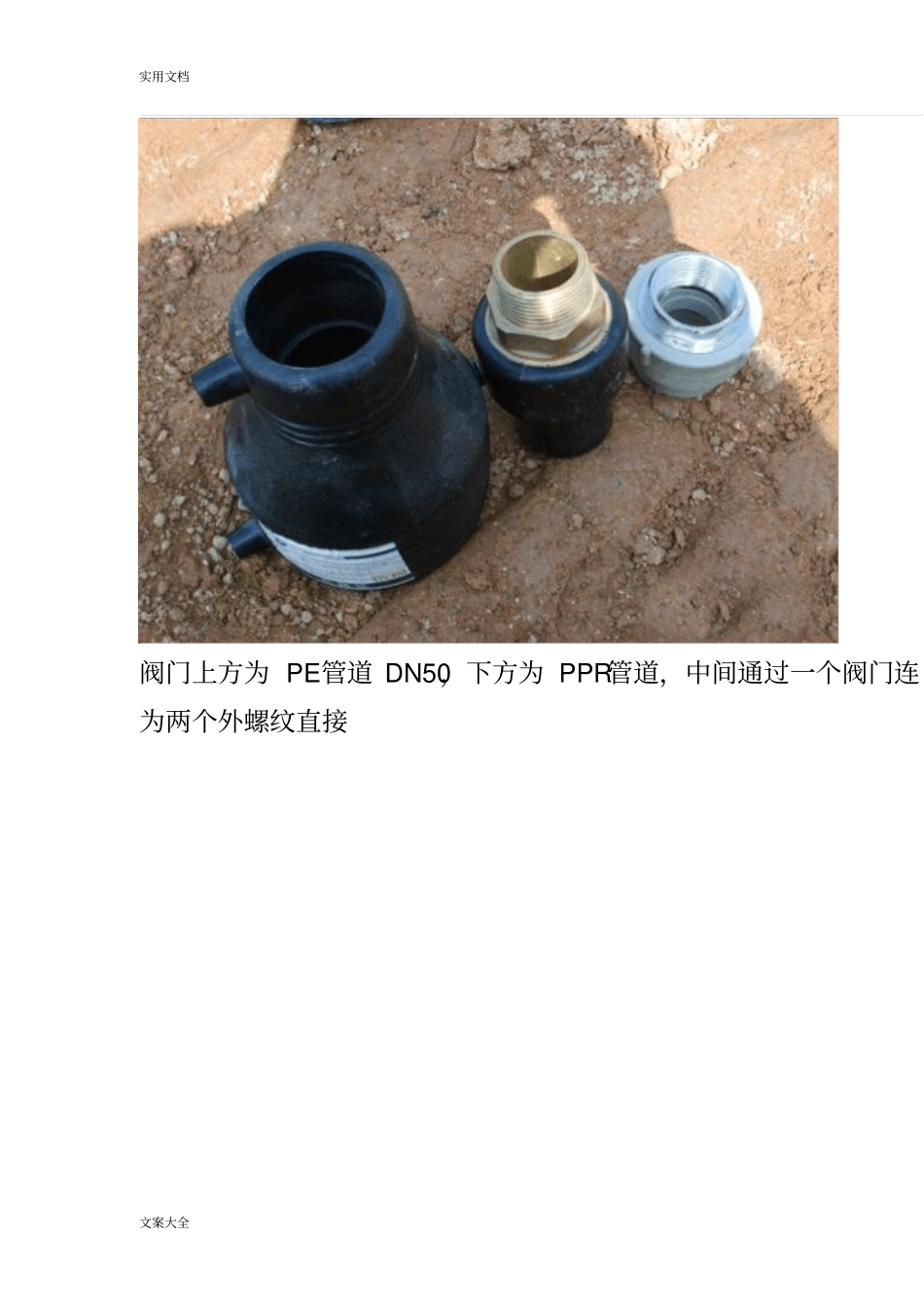

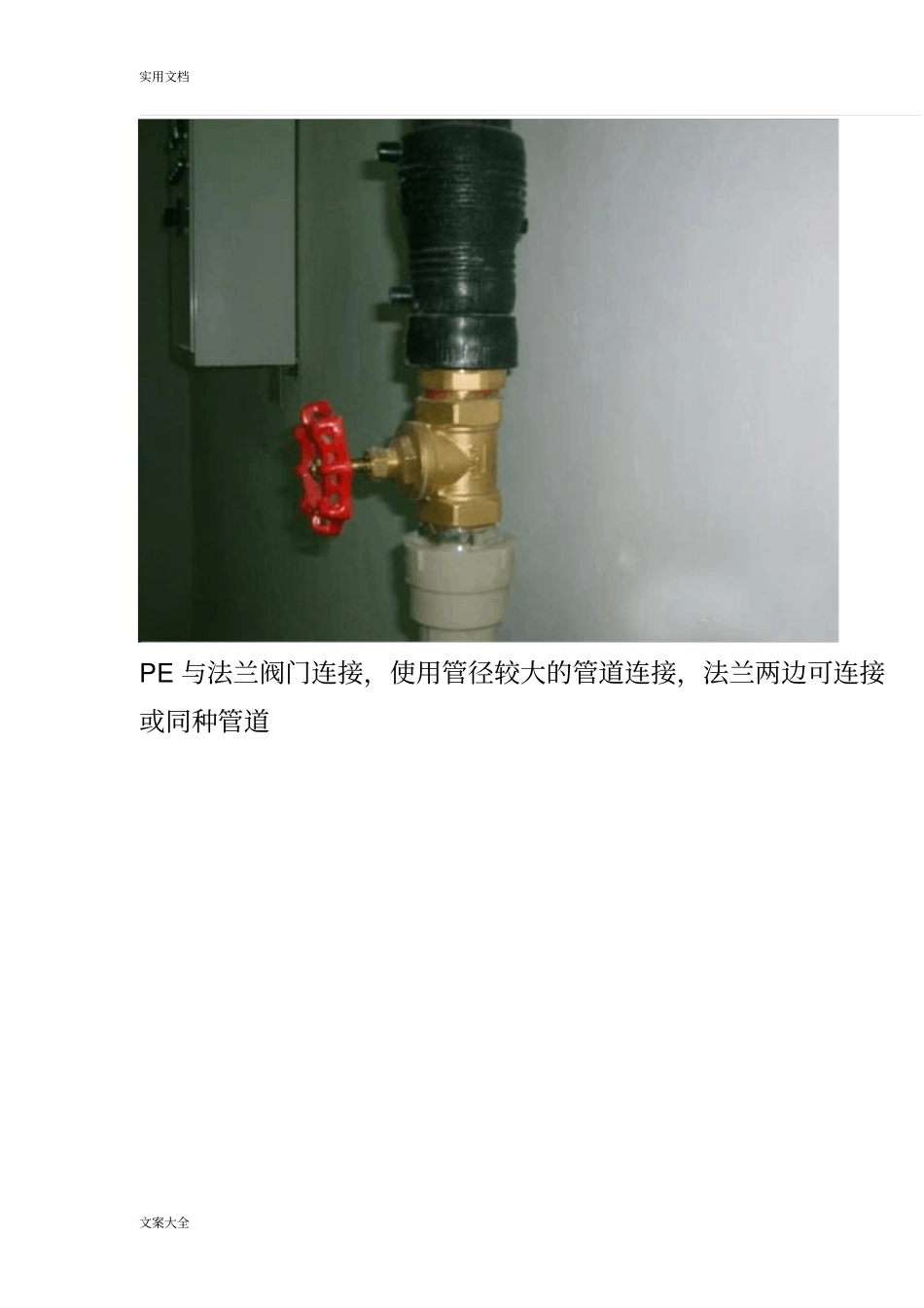

实用文档文案大全【安装工程中各种管道常用连接方式现场图片及说明】PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边实用文档文案大全阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连为两个外螺纹直接实用文档文案大全PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接或同种管道实用文档文案大全实用文档文案大全PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接实用文档文案大全上图局部放大，闸阀与止回阀连接实用文档文案大全消防信号阀与DN150镀锌钢管连接实用文档文案大全水泵接合器与消防管道采用法兰连接实用文档文案大全DN100的消火栓管用机械三通分支实用文档文案大全机械四通，DN150主管两边接喷淋支管实用文档文案大全消防管道中大于100的管道采用沟槽配件（卡箍）连接实用文档文案大全消防管道的卡箍连接实用文档文案大全对夹式蝶阀与消防管道采用法兰连接实用文档文案大全铜管与阀门连接，铜管一般采用焊接实用文档文案大全实用文档文案大全PE钢丝管网采用电容连接，图示电熔机实用文档文案大全热熔机实用文档文案大全彩铝檐沟管（铝管）属于金属管道，接口用承插打胶实用文档文案大全湿式报警阀连接实用文档文案大全水泵吸水管阀门连接实用文档文案大全HPDE双壁波纹管实用文档文案大全HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1断管：根据现场测绘草图，在选好的管材上画线，按线断管。a用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不防管口断面变形。2套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1实用文档文案大全40-50mm者套丝3次，70mm以上者套丝3-4次为宜。a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润开机推板，待丝扣套到适当长度，轻轻松开扳机。b用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机丝扣应有锥度。3配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。a配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣头，擦净铅油，编号放到适当位置等待调直。b根据配装管件的管径的大小选用适当的管钳4.管段调直：将已装好管件的管段，在安装前进行调直。a在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位b管段联接后，调直前必须按设计图纸核对其管径、预留口方向、c管段调直要放在调管架上或调管平台上，一般两人操作为宜，一一人在弯曲处用手锤敲打，边敲打，边观测，直至调直管段无弯曲联接点处标明印记，卸下一段或数段，再接上另一段或数段直至调d对于管段联接点处的弯曲过死或直径较大的管道可采用烘实用文档文案大全600-800℃（火红色）时，放在管架上将管道不停的转动，利用管或用木版垫在加热处用锤轻击调直，调直后在冷却前要不停的转动时在加热处涂抹机油。凡是经过加热调直的丝扣，必须标号印记，卸下来重新涂铅油缠麻记拧紧。e配装好阀门的管段，调直时应先将阀门盖卸下来，将阀门处垫实阀体。f镀锌碳素钢管不允许用加热法调直。g管段调直时不允许损坏管段。2管道法兰连接(需要拆卸、与设备阀门等连接）2.1凡管段与管段采用法兰盘联接或管段与法兰阀门连接者，必须作压力选用标准法兰盘。2.2法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘紧固好的螺栓外露丝扣应为2-3扣，不宜大于螺栓直径的二分之一2.3法兰盘连接衬...
