BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目-施工方案VIP免费

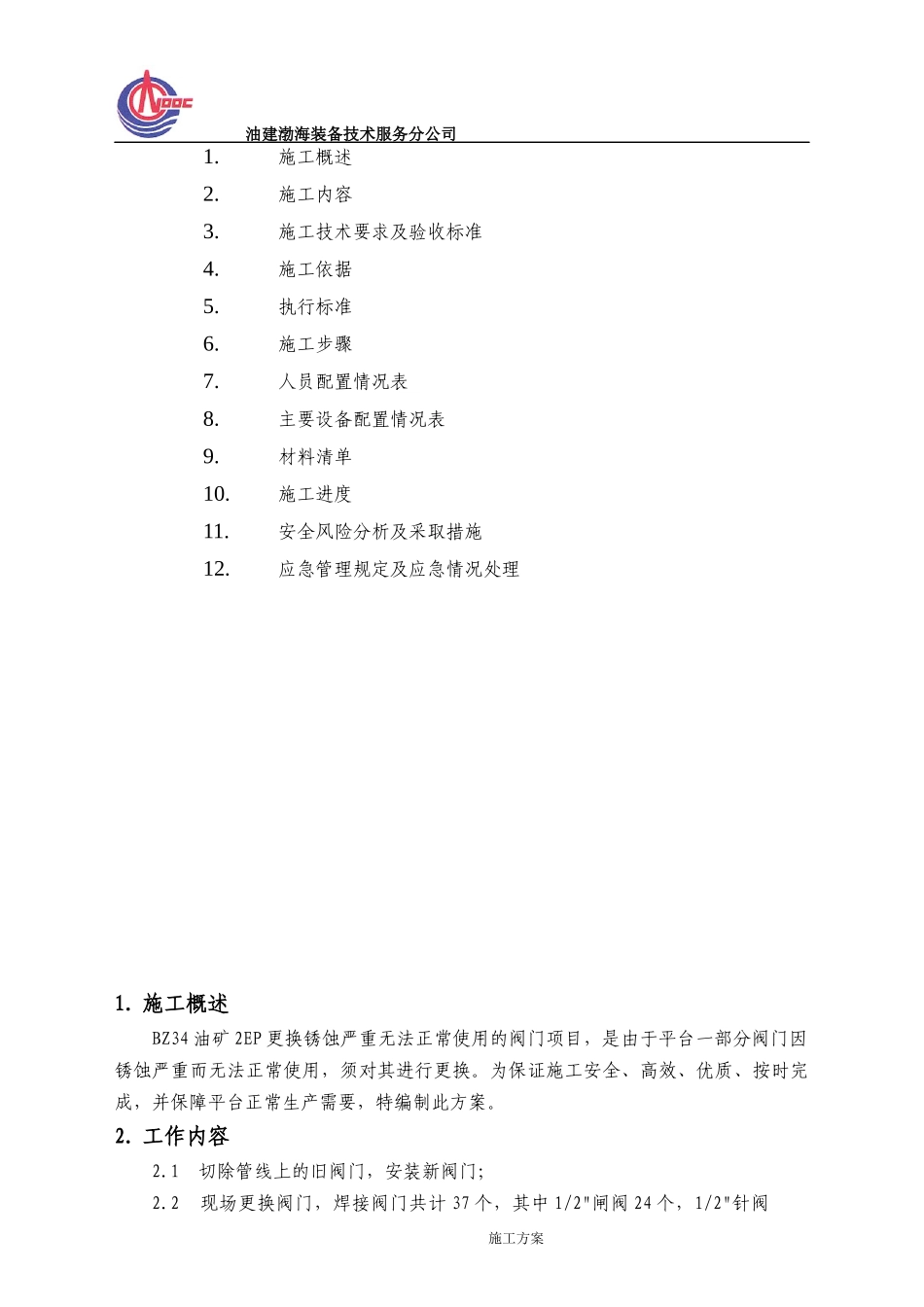

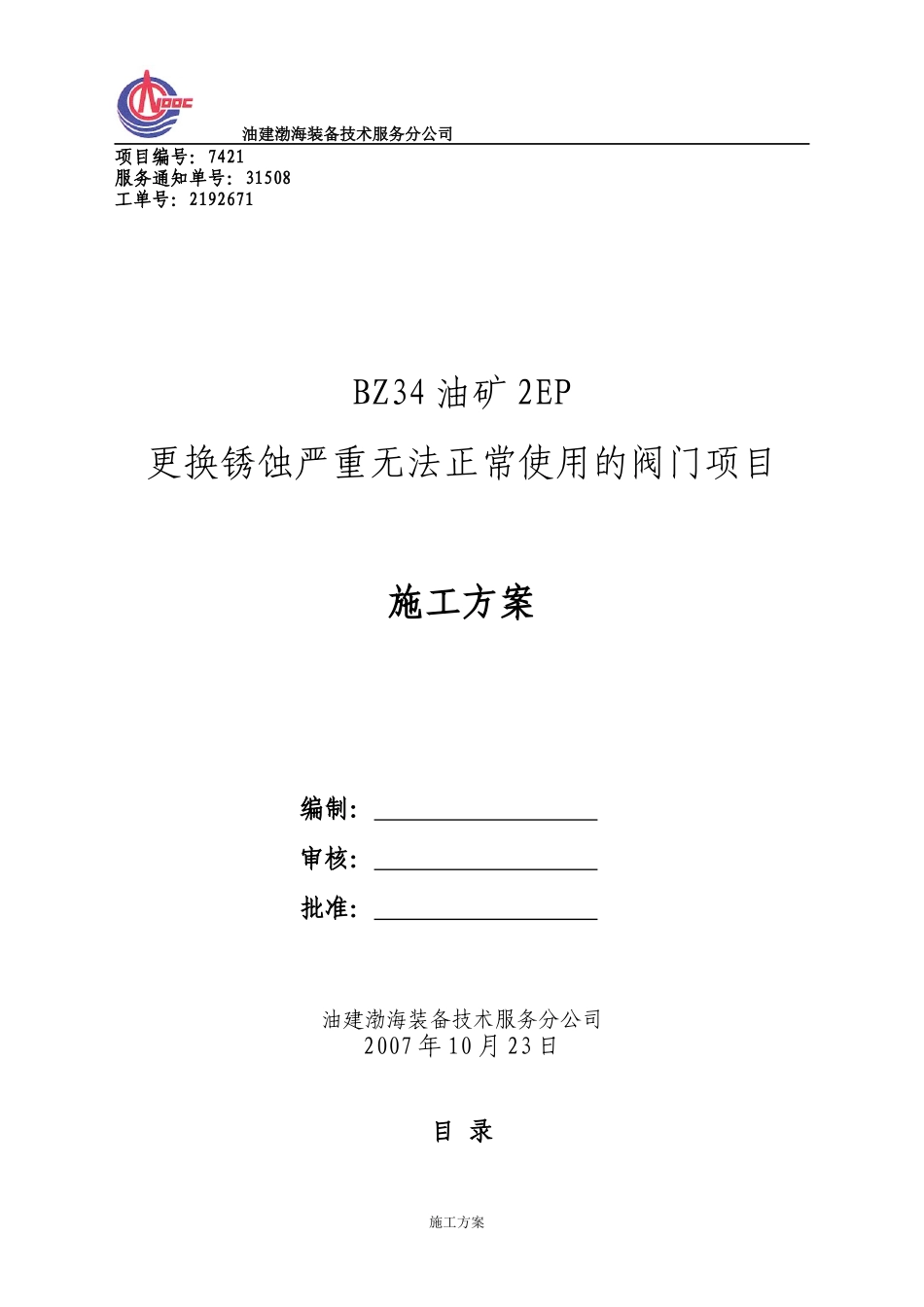

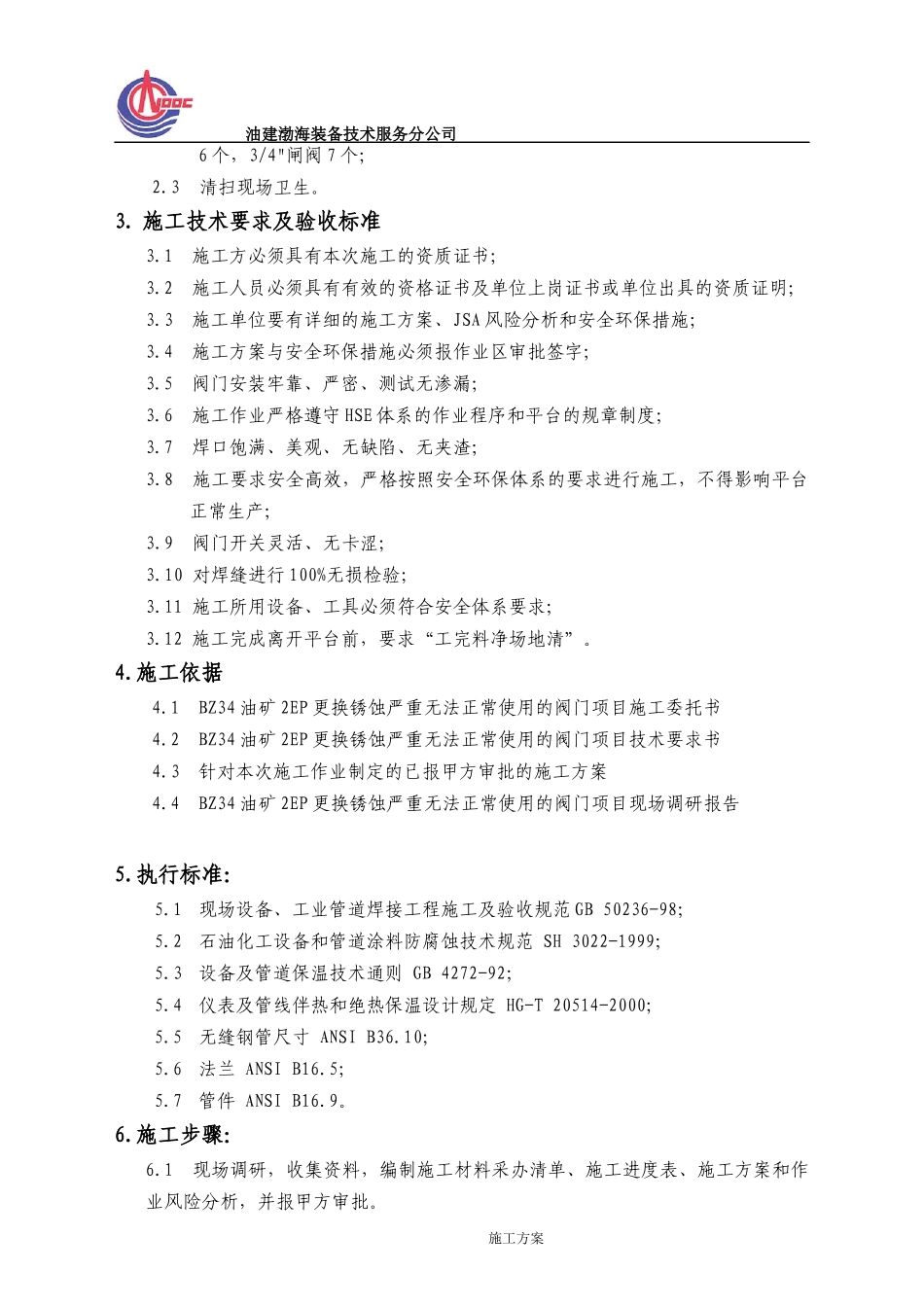

油建渤海装备技术服务分公司项目编号：7421服务通知单号：31508工单号：2192671BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目施工方案编制：审核：批准：油建渤海装备技术服务分公司2007年10月23日目录施工方案油建渤海装备技术服务分公司1.施工概述2.施工内容3.施工技术要求及验收标准4.施工依据5.执行标准6.施工步骤7.人员配置情况表8.主要设备配置情况表9.材料清单10.施工进度11.安全风险分析及采取措施12.应急管理规定及应急情况处理1.施工概述BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目，是由于平台一部分阀门因锈蚀严重而无法正常使用，须对其进行更换。为保证施工安全、高效、优质、按时完成，并保障平台正常生产需要，特编制此方案。2.工作内容2.1切除管线上的旧阀门，安装新阀门；2.2现场更换阀门，焊接阀门共计37个，其中1/2"闸阀24个，1/2"针阀施工方案油建渤海装备技术服务分公司6个，3/4"闸阀7个；2.3清扫现场卫生。3.施工技术要求及验收标准3.1施工方必须具有本次施工的资质证书；3.2施工人员必须具有有效的资格证书及单位上岗证书或单位出具的资质证明；3.3施工单位要有详细的施工方案、JSA风险分析和安全环保措施；3.4施工方案与安全环保措施必须报作业区审批签字；3.5阀门安装牢靠、严密、测试无渗漏；3.6施工作业严格遵守HSE体系的作业程序和平台的规章制度；3.7焊口饱满、美观、无缺陷、无夹渣；3.8施工要求安全高效，严格按照安全环保体系的要求进行施工，不得影响平台正常生产；3.9阀门开关灵活、无卡涩；3.10对焊缝进行100%无损检验；3.11施工所用设备、工具必须符合安全体系要求；3.12施工完成离开平台前，要求“工完料净场地清”。4.施工依据4.1BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目施工委托书4.2BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目技术要求书4.3针对本次施工作业制定的已报甲方审批的施工方案4.4BZ34油矿2EP更换锈蚀严重无法正常使用的阀门项目现场调研报告5.执行标准：5.1现场设备、工业管道焊接工程施工及验收规范GB50236-98；5.2石油化工设备和管道涂料防腐蚀技术规范SH3022-1999；5.3设备及管道保温技术通则GB4272-92；5.4仪表及管线伴热和绝热保温设计规定HG-T20514-2000；5.5无缝钢管尺寸ANSIB36.10；5.6法兰ANSIB16.5；5.7管件ANSIB16.9。6.施工步骤：6.1现场调研，收集资料，编制施工材料采办清单、施工进度表、施工方案和作业风险分析，并报甲方审批。施工方案油建渤海装备技术服务分公司6.2在陆地进行施工人员、设备、机具和材料的准备、做喷砂防腐；6.3陆地预制，预制原则是尽可能减少海上施工时间，且预制件的尺寸和重量不影响运输和吊装。6.4对处理合格材料、设备工具等进行包装，联系平台组织人员及作业区进行出海施工作业。6.5到平台后与相关人员就此项目进行沟通，办理隔离锁定和办理相应的作业许可证。根据平台安排，进行工机具布置，连接用电设施，现场热工作业清除周围易燃易爆物品，封堵地漏，对周围环境进行气体检测，并作防火隔离措施。6.6现场用测爆仪进行气体检测，对可关断的阀门进行关断。6.7根据现场情况，打折脚手架。6.8拆除旧保温层及电伴热6.9对管道进行堕化、加水填满其内部空间。6.10再次检测内部气体含量直至合格。6.11割除需要更换阀门的旧管线。6.12预制、下料、组对、焊接阀门。6.13阀门安装完毕后，进行无损检验。6.14探伤合格后，进行水压试验。6.15水压试验合格后，对所有管线进行刷漆、防腐。6.16恢复拆除的伴热、保温，6.17请平台方进行验收确认。6.18合格后，拆除用电设备，清理场地。6.19提交检验报告、材料材质证书，签署完工报告。施工方案油建渤海装备技术服务分公司7．人员配置情况表施工方案序号职务人数海上（天数）备注1领队1152安全员1153焊工22*15=304管工1155保温工1156架子工1157电工1158探伤人员115油建渤海装备技术服务分公司8．主要设备配置情况表施工方案油建渤海装备技术服务分公司9．材料单我方采办材料如下：施工方案序号名称规格型号单位数量备注1工具箱个12测爆仪台23无损探伤设备RT和PT套1含药剂4试压设备水压套15两用电焊机台26气割设备套17手砂轮机100...
