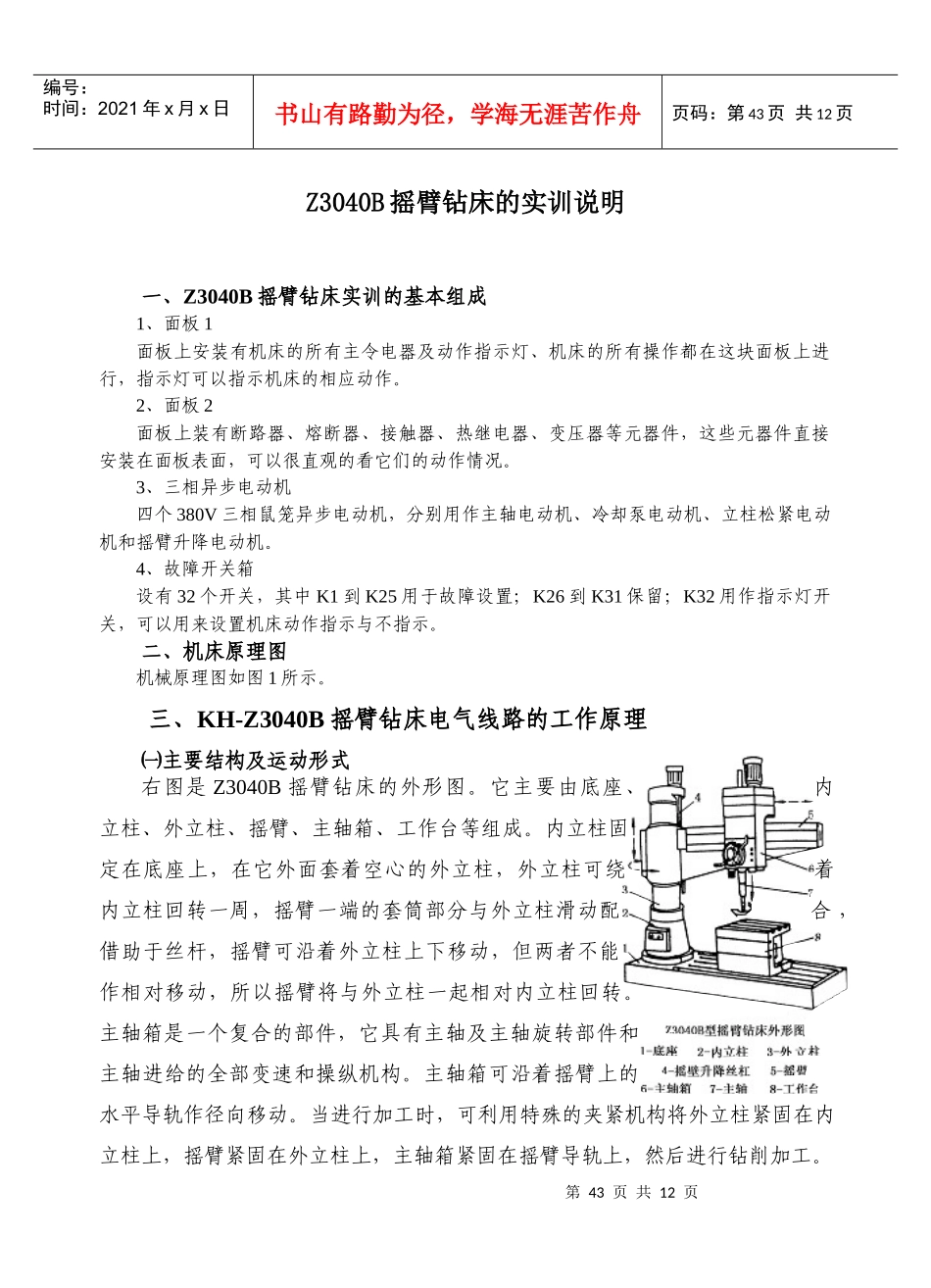

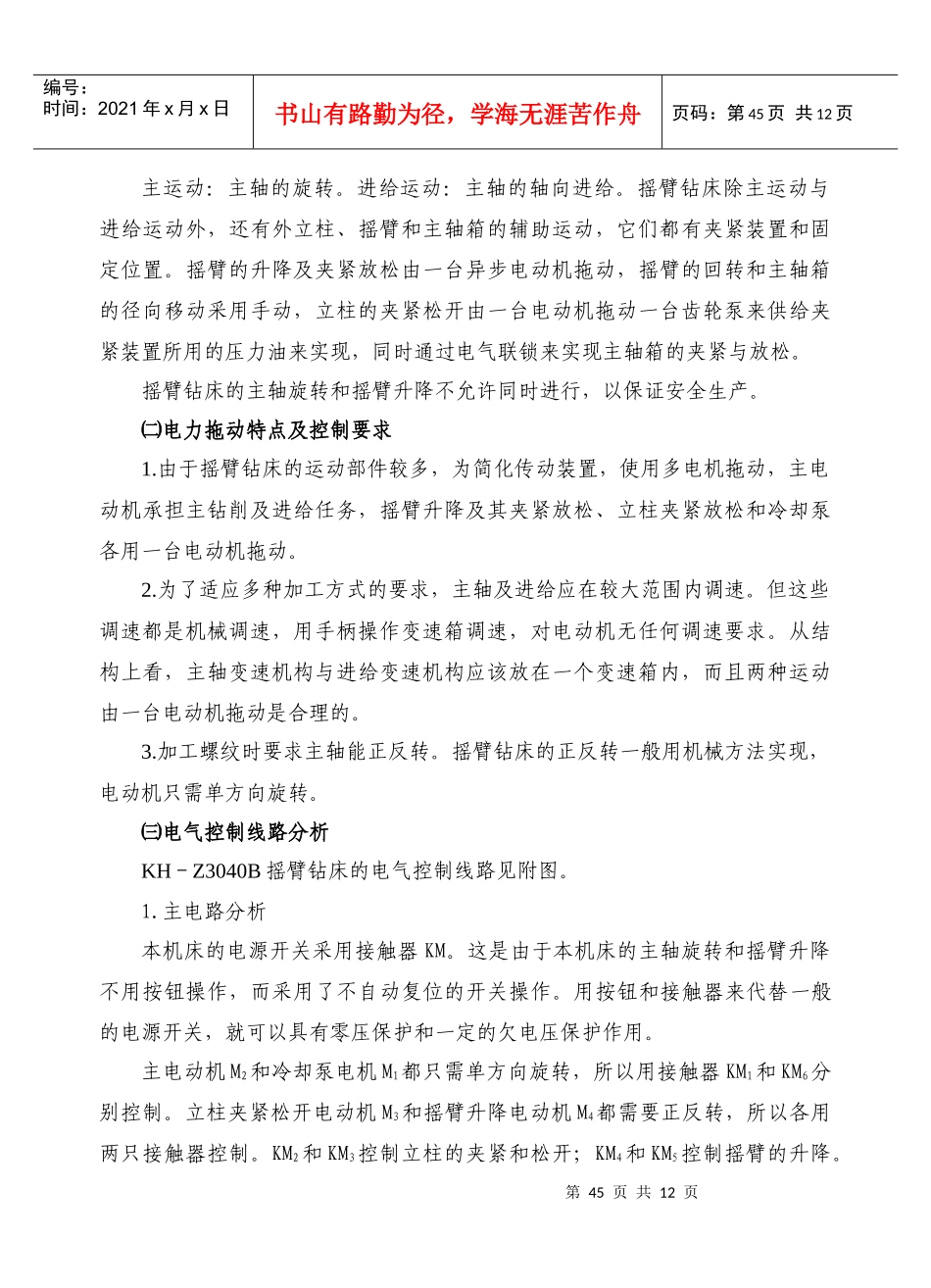

第43页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第43页共12页Z3040B摇臂钻床的实训说明一、Z3040B摇臂钻床实训的基本组成1、面板1面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。2、面板2面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。3、三相异步电动机四个380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。4、故障开关箱设有32个开关，其中K1到K25用于故障设置；K26到K31保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。二、机床原理图机械原理图如图1所示。三、KH-Z3040B摇臂钻床电气线路的工作原理㈠主要结构及运动形式右图是Z3040B摇臂钻床的外形图。它主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成。内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着内立柱回转一周，摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能作相对移动，所以摇臂将与外立柱一起相对内立柱回转。主轴箱是一个复合的部件，它具有主轴及主轴旋转部件和主轴进给的全部变速和操纵机构。主轴箱可沿着摇臂上的水平导轨作径向移动。当进行加工时，可利用特殊的夹紧机构将外立柱紧固在内立柱上，摇臂紧固在外立柱上，主轴箱紧固在摇臂导轨上，然后进行钻削加工。第44页共12页第43页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共12页第45页共12页第44页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共12页主运动：主轴的旋转。进给运动：主轴的轴向进给。摇臂钻床除主运动与进给运动外，还有外立柱、摇臂和主轴箱的辅助运动，它们都有夹紧装置和固定位置。摇臂的升降及夹紧放松由一台异步电动机拖动，摇臂的回转和主轴箱的径向移动采用手动，立柱的夹紧松开由一台电动机拖动一台齿轮泵来供给夹紧装置所用的压力油来实现，同时通过电气联锁来实现主轴箱的夹紧与放松。摇臂钻床的主轴旋转和摇臂升降不允许同时进行，以保证安全生产。㈡电力拖动特点及控制要求1.由于摇臂钻床的运动部件较多，为简化传动装置，使用多电机拖动，主电动机承担主钻削及进给任务，摇臂升降及其夹紧放松、立柱夹紧放松和冷却泵各用一台电动机拖动。2.为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。从结构上看，主轴变速机构与进给变速机构应该放在一个变速箱内，而且两种运动由一台电动机拖动是合理的。3.加工螺纹时要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。㈢电气控制线路分析KH－Z3040B摇臂钻床的电气控制线路见附图。1.主电路分析本机床的电源开关采用接触器KM。这是由于本机床的主轴旋转和摇臂升降不用按钮操作，而采用了不自动复位的开关操作。用按钮和接触器来代替一般的电源开关，就可以具有零压保护和一定的欠电压保护作用。主电动机M2和冷却泵电机M1都只需单方向旋转，所以用接触器KM1和KM6分别控制。立柱夹紧松开电动机M3和摇臂升降电动机M4都需要正反转，所以各用两只接触器控制。KM2和KM3控制立柱的夹紧和松开；KM4和KM5控制摇臂的升降。第46页共12页第45页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共12页KH－Z3040B型摇臂钻床的四台电动机只用了两套熔断器作短路保护。只有主轴电动机具有过载保护。因立柱夹紧松开电动机M3和摇臂升降电动机M4都是短时工作，故不需要用热继电器来作过载保护。冷却泵电机M1因容量很小，也没有应用保护器件。在安装实际的机床电气设备时，应当注意三相交流电源的相序。如果三相电源的相序接错了，电动机的旋转方向就要与规定的方向不符，在开动机床时容易发生事故。KH－Z3040B型摇臂钻床三相电源的相序可以用立柱的夹紧机构来检查。KH-Z3040B型摇臂钻床立柱...
