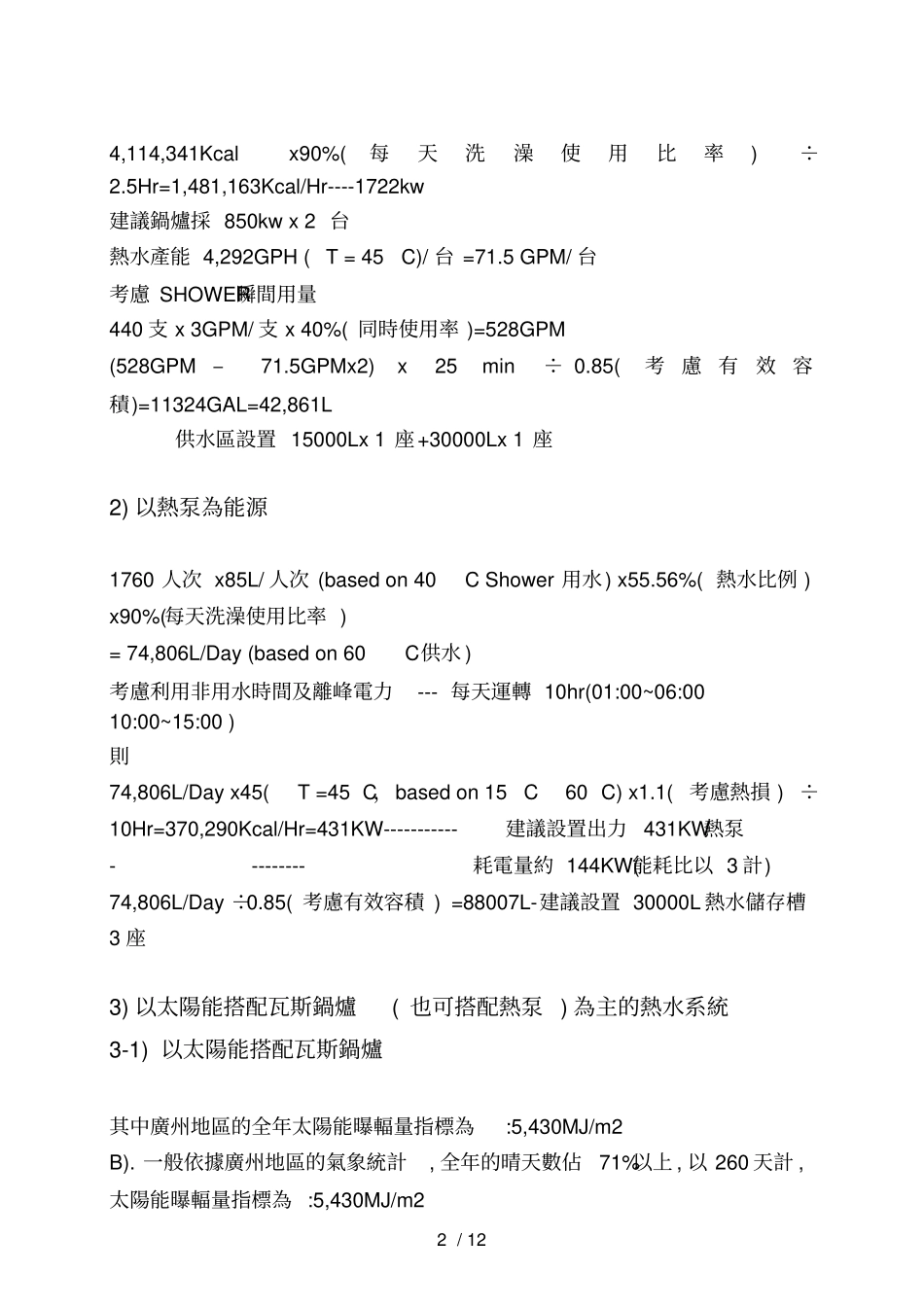

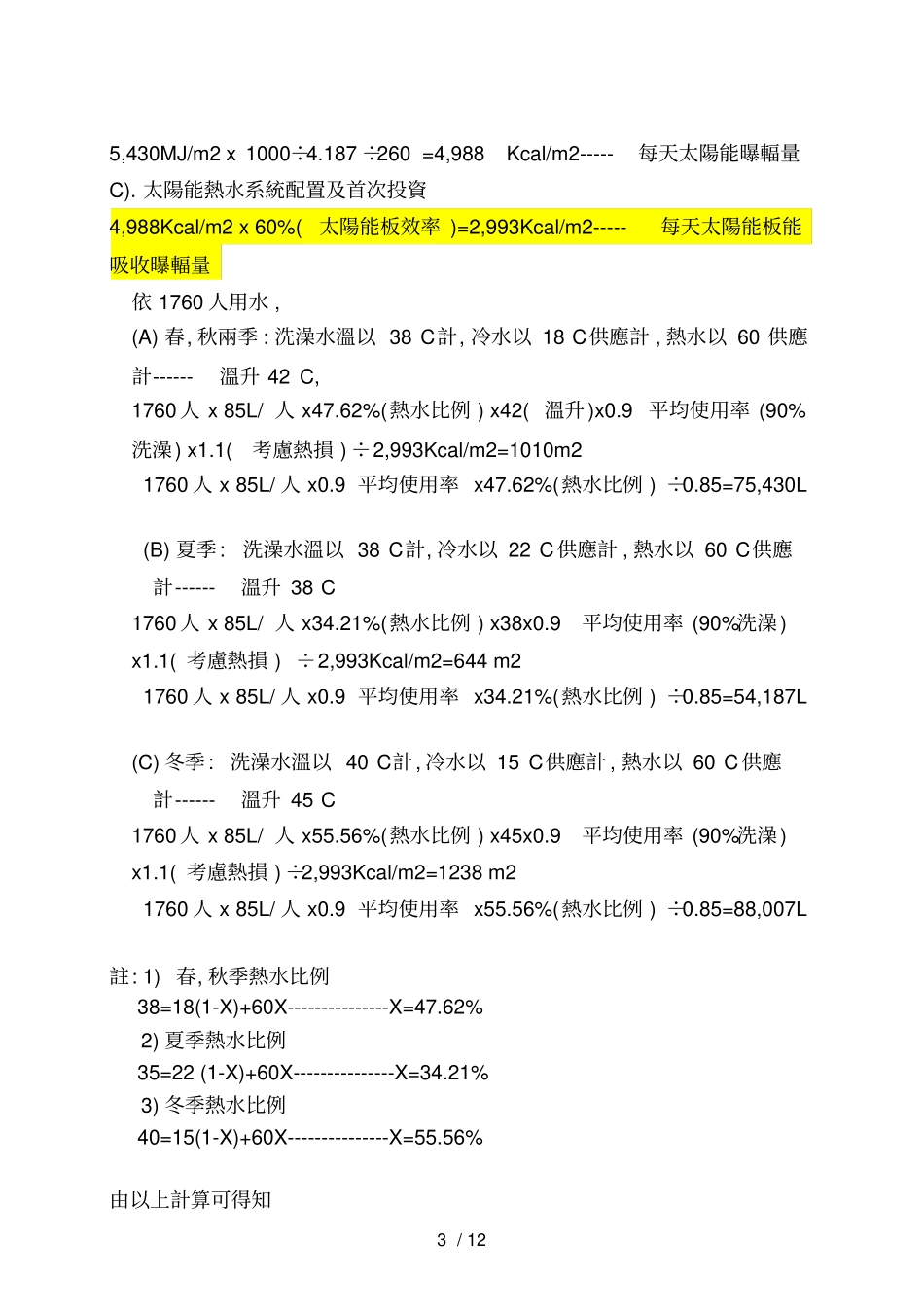

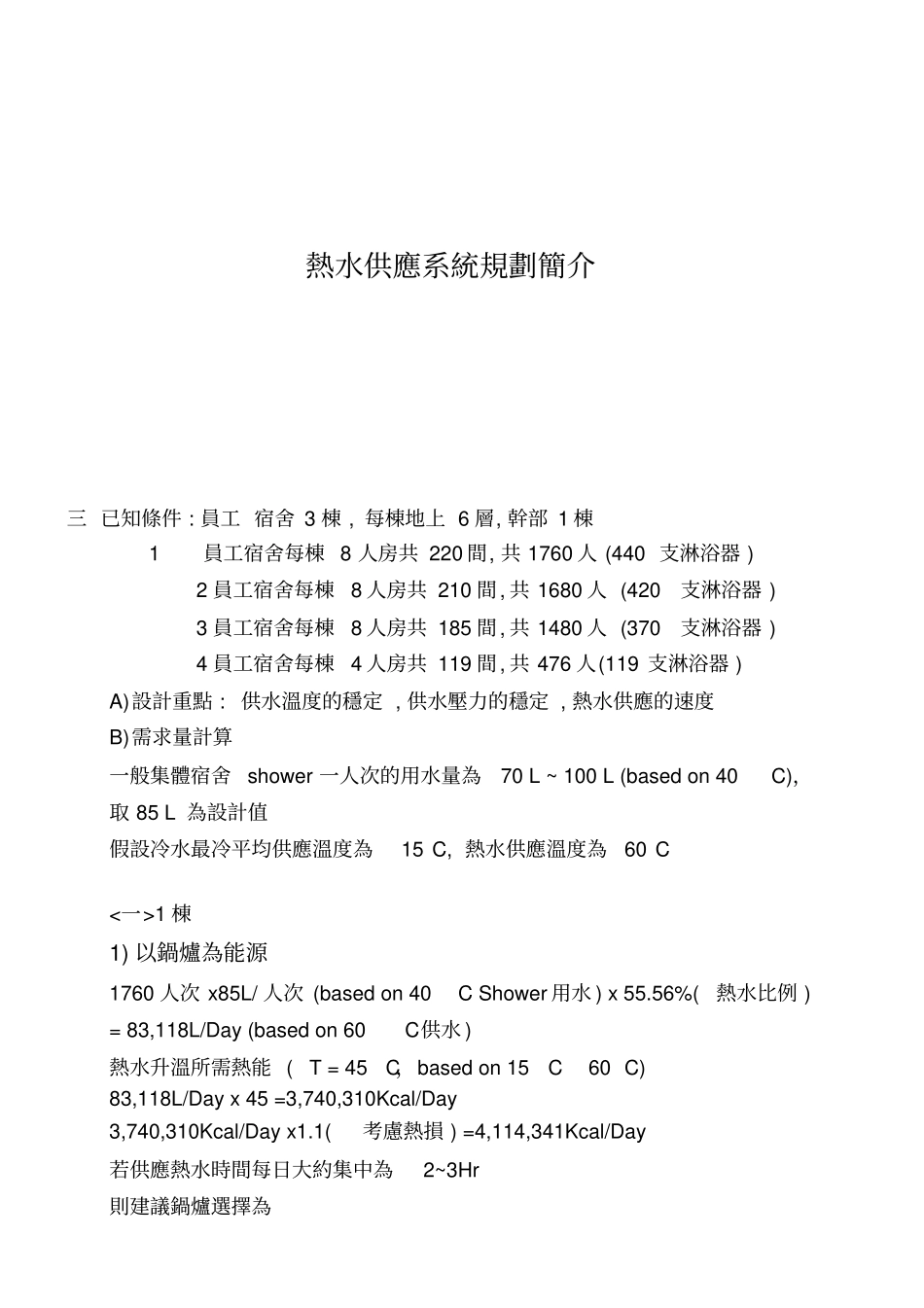

熱水供應系統規劃簡介三已知條件:員工宿舍3棟,每棟地上6層,幹部1棟1員工宿舍每棟8人房共220間,共1760人(440支淋浴器)2員工宿舍每棟8人房共210間,共1680人(420支淋浴器)3員工宿舍每棟8人房共185間,共1480人(370支淋浴器)4員工宿舍每棟4人房共119間,共476人(119支淋浴器)A)設計重點:供水溫度的穩定,供水壓力的穩定,熱水供應的速度B)需求量計算一般集體宿舍shower一人次的用水量為70L~100L(basedon40C)，取85L為設計值假設冷水最冷平均供應溫度為15C,熱水供應溫度為60C<一>1棟1)以鍋爐為能源1760人次x85L/人次(basedon40CShower用水)x55.56%(熱水比例)=83,118L/Day(basedon60C供水)熱水升溫所需熱能(T=45C，basedon15C60C)83,118L/Dayx45=3,740,310Kcal/Day3,740,310Kcal/Dayx1.1(考慮熱損)=4,114,341Kcal/Day若供應熱水時間每日大約集中為2~3Hr則建議鍋爐選擇為2/124,114,341Kcalx90%(每天洗澡使用比率)÷2.5Hr=1,481,163Kcal/Hr----1722kw建議鍋爐採850kwx2台熱水產能4,292GPH(T=45C)/台=71.5GPM/台考慮SHOWER瞬間用量440支x3GPM/支x40%(同時使用率)=528GPM(528GPM–71.5GPMx2)x25min÷0.85(考慮有效容積)=11324GAL=42,861L供水區設置15000Lx1座+30000Lx1座2)以熱泵為能源1760人次x85L/人次(basedon40CShower用水)x55.56%(熱水比例)x90%(每天洗澡使用比率)=74,806L/Day(basedon60C供水)考慮利用非用水時間及離峰電力---每天運轉10hr(01:00~06:0010:00~15:00)則74,806L/Dayx45(T=45C，basedon15C60C)x1.1(考慮熱損)÷10Hr=370,290Kcal/Hr=431KW-----------建議設置出力431KW熱泵---------耗電量約144KW(能耗比以3計)74,806L/Day÷0.85(考慮有效容積)=88007L-建議設置30000L熱水儲存槽3座3)以太陽能搭配瓦斯鍋爐(也可搭配熱泵)為主的熱水系統3-1)以太陽能搭配瓦斯鍋爐其中廣州地區的全年太陽能曝輻量指標為:5,430MJ/m2B).一般依據廣州地區的氣象統計,全年的晴天數佔71%以上,以260天計,太陽能曝輻量指標為:5,430MJ/m23/125,430MJ/m2x1000÷4.187÷260=4,988Kcal/m2-----每天太陽能曝輻量C).太陽能熱水系統配置及首次投資4,988Kcal/m2x60%(太陽能板效率)=2,993Kcal/m2-----每天太陽能板能吸收曝輻量依1760人用水,(A)春,秋兩季:洗澡水溫以38C計,冷水以18C供應計,熱水以60供應計------溫升42C,1760人x85L/人x47.62%(熱水比例)x42(溫升)x0.9平均使用率(90%洗澡)x1.1(考慮熱損)÷2,993Kcal/m2=1010m21760人x85L/人x0.9平均使用率x47.62%(熱水比例)÷0.85=75,430L(B)夏季:洗澡水溫以38C計,冷水以22C供應計,熱水以60C供應計------溫升38C1760人x85L/人x34.21%(熱水比例)x38x0.9平均使用率(90%洗澡)x1.1(考慮熱損)÷2,993Kcal/m2=644m21760人x85L/人x0.9平均使用率x34.21%(熱水比例)÷0.85=54,187L(C)冬季:洗澡水溫以40C計,冷水以15C供應計,熱水以60C供應計------溫升45C1760人x85L/人x55.56%(熱水比例)x45x0.9平均使用率(90%洗澡)x1.1(考慮熱損)÷2,993Kcal/m2=1238m21760人x85L/人x0.9平均使用率x55.56%(熱水比例)÷0.85=88,007L註:1)春,秋季熱水比例38=18(1-X)+60X---------------X=47.62%2)夏季熱水比例35=22(1-X)+60X---------------X=34.21%3)冬季熱水比例40=15(1-X)+60X---------------X=55.56%由以上計算可得知4/12冬季的需求量最大(設置量最大):1238m2&88,007L春秋兩季設置量:1010m2&75,430L夏季設置量:644m2&54,187L由於冬季的需求量最大(設置量最大)但效果卻不佳,所以建議以春秋兩季為參考設置,但由於屋頂面積有限只能設置太陽能板636m225,000L熱水儲存槽2座冬季時設置輔助鍋爐(1238m2-636m2)x2,993Kcal/m2÷2HR=900,893Kcal/Hr-------1050KW雨天時設置輔助鍋爐1760人x85L/人x55.56%(熱水比例)x45x0.9平均使用率(90%洗澡)x1.1(考慮熱損)÷7HR=528,986Kcal/Hr-------615KW建議設置輔助1000KW鍋爐3-2)以太陽能搭配熱泵為主的熱水系統因為太陽能及熱泵均為緩慢加熱(離峰製造),所以太陽能以春秋兩季設置量:636m2,熱水儲存槽以熱泵為主30000Lx3座,設置431KW熱泵<二>2棟1)以鍋爐為能源1680人次x85L/人次(basedon40CShower用水)x55.56%(熱水比例)=79,340L/Day(basedon60C供水)熱水升溫所需...
