丁腈橡胶增韧乙烯基酯树脂的性能研究doc-丁腈橡胶增韧乙VIP免费

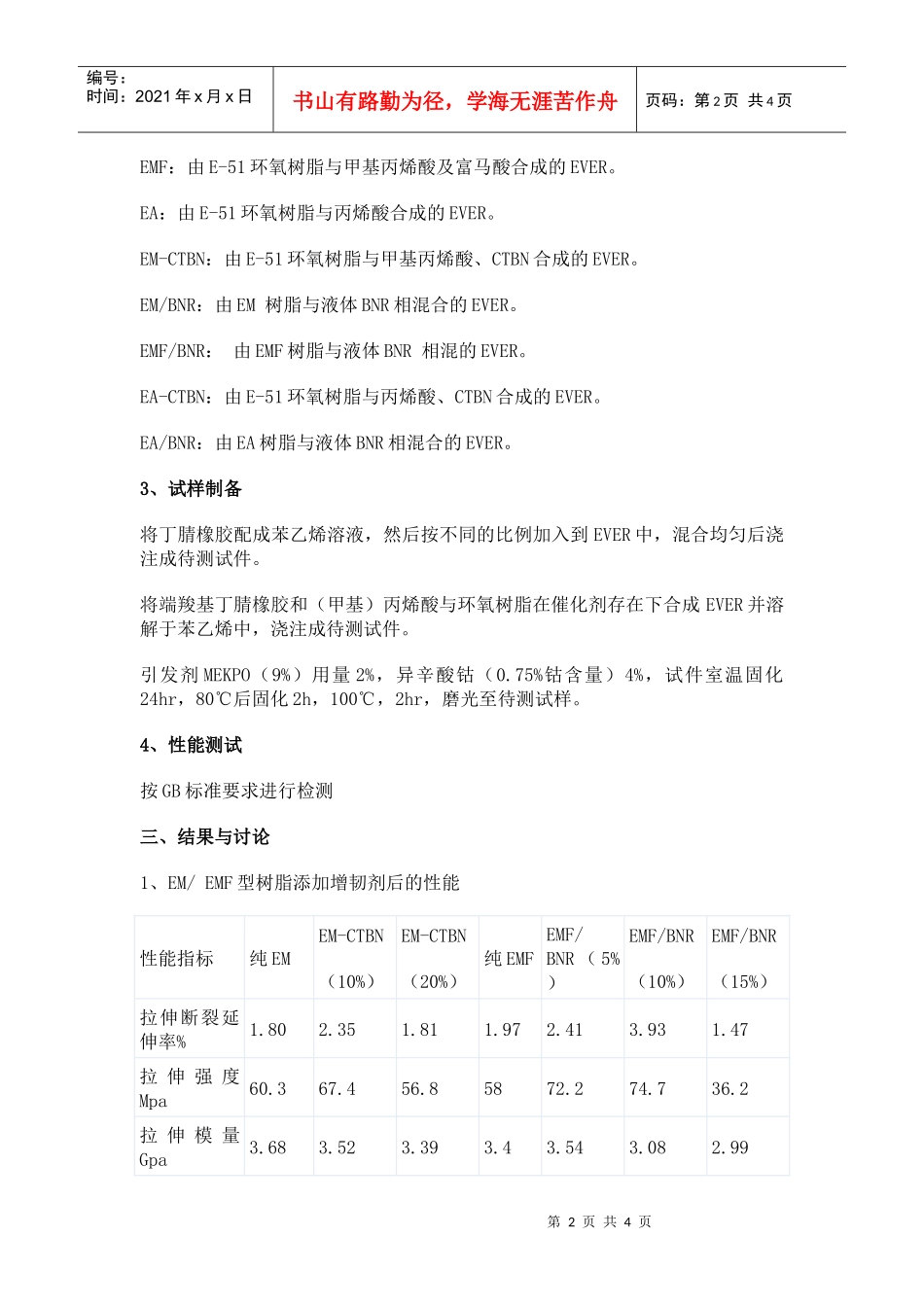

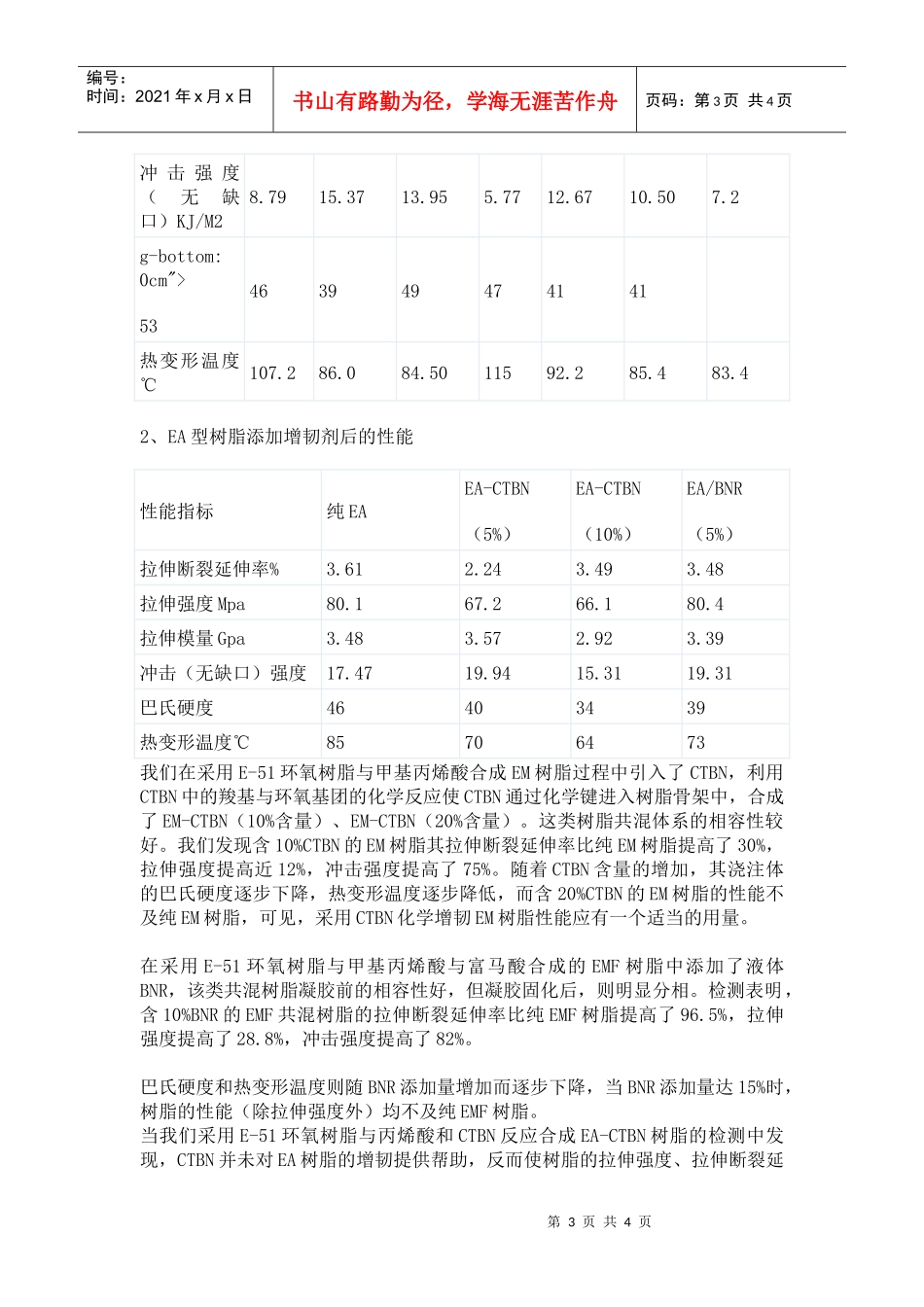

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页丁腈橡胶增韧乙烯基酯树脂的性能研究陆士平王天堂沈伟（上海富晨化工有限公司200235）摘要：采用端羧基丁腈橡胶和丁腈橡胶进行增韧甲基丙烯酸型环氧乙烯基酯树脂，并对其性能进行了表征关键词：橡胶、增韧、乙烯基酯树脂一、前言环氧乙烯基酯树脂（EVER）一般由甲基丙烯酸或丙烯酸与环氧树脂反应合成。它既具有不饱和聚酯树脂的室温固化性能，又具有同环氧树脂相似的使用性能。尽管环氧乙烯基酯树脂的综合性能优于不饱和聚酯树脂，但某些方面的性能，如冲击韧性、延伸率还存在不能满足玻璃钢制品的受力、防介质渗漏的要求。国内在采用丁腈橡胶（BNR）增韧丙烯酸型环氧乙烯基酯树脂方面做了不少工作，而对采用端羧基丁腈橡胶（CTBN）和丁腈橡胶（BNR）增韧甲基丙烯酸型环氧乙烯基酯树脂的研究报道甚少。我们选用端羧基丁腈橡胶（CTBN）和丁腈橡胶（BNR）两种增韧剂来对两种甲基丙烯酸型环氧乙烯基酯树脂进行增韧性能的比较；为便于对照，仍采用端羧基丁腈橡胶（CTBN）和丁腈橡胶（BNR）对丙烯酸型环氧乙烯基酯树脂进行增韧性能的检测，为增韧乙烯基酯树脂的应用提供试验依据。二、实验部分1、原理通过共混方法在环氧乙烯基酯树脂中引入液体BNR，固化后一般以颗粒状形式分布与树脂中，在受外力作用时，能有效地引发银纹并阻碍银纹发展成裂纹，或通过剪切带的产生，消耗大量的外部能量，从而起到增韧的效果。CTBN是一种活性增韧剂，它利用CTBN的端羧基在催化剂存在下与环氧基团反应。由于在环氧乙烯基酯树脂的合成过程中键合了CTBN，使EVER树脂韧性得到提高。2、乙烯基酯树脂的品种及增韧后的代号说明。本文所用乙烯基酯树脂由实验室自制，端羧基丁腈橡胶（CTBN）和丁腈橡胶（BNR）均为工业品。EM：由E-51环氧树脂与甲基丙烯酸合成的乙烯基酯树脂（EVER）。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页EMF：由E-51环氧树脂与甲基丙烯酸及富马酸合成的EVER。EA：由E-51环氧树脂与丙烯酸合成的EVER。EM-CTBN：由E-51环氧树脂与甲基丙烯酸、CTBN合成的EVER。EM/BNR：由EM树脂与液体BNR相混合的EVER。EMF/BNR：由EMF树脂与液体BNR相混的EVER。EA-CTBN：由E-51环氧树脂与丙烯酸、CTBN合成的EVER。EA/BNR：由EA树脂与液体BNR相混合的EVER。3、试样制备将丁腈橡胶配成苯乙烯溶液，然后按不同的比例加入到EVER中，混合均匀后浇注成待测试件。将端羧基丁腈橡胶和（甲基）丙烯酸与环氧树脂在催化剂存在下合成EVER并溶解于苯乙烯中，浇注成待测试件。引发剂MEKPO（9%）用量2%，异辛酸钴（0.75%钴含量）4%，试件室温固化24hr，80℃后固化2h，100℃，2hr，磨光至待测试样。4、性能测试按GB标准要求进行检测三、结果与讨论1、EM/EMF型树脂添加增韧剂后的性能性能指标纯EMEM-CTBN（10%）EM-CTBN（20%）纯EMFEMF/BNR（5%）EMF/BNR（10%）EMF/BNR（15%）拉伸断裂延伸率%1.802.351.811.972.413.931.47拉伸强度Mpa60.367.456.85872.274.736.2拉伸模量Gpa3.683.523.393.43.543.082.99第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页冲击强度（无缺口）KJ/M28.7915.3713.955.7712.6710.507.2g-bottom:0cm">53463949474141热变形温度℃107.286.084.5011592.285.483.42、EA型树脂添加增韧剂后的性能性能指标纯EAEA-CTBN（5%）EA-CTBN（10%）EA/BNR（5%）拉伸断裂延伸率%3.612.243.493.48拉伸强度Mpa80.167.266.180.4拉伸模量Gpa3.483.572.923.39冲击（无缺口）强度17.4719.9415.3119.31巴氏硬度46403439热变形温度℃85706473我们在采用E-51环氧树脂与甲基丙烯酸合成EM树脂过程中引入了CTBN，利用CTBN中的羧基与环氧基团的化学反应使CTBN通过化学键进入树脂骨架中，合成了EM-CTBN（10%含量）、EM-CTBN（20%含量）。这类树脂共混体系的相容性较好。我们发现含10%CTBN的EM树脂其拉伸断裂延伸率比纯EM树脂提高了30%，拉伸强度提高近12%，冲击强度提高了75%。随着CTBN含量的增加，其浇注体的巴氏硬度逐步下降，热变形温度逐步降...
