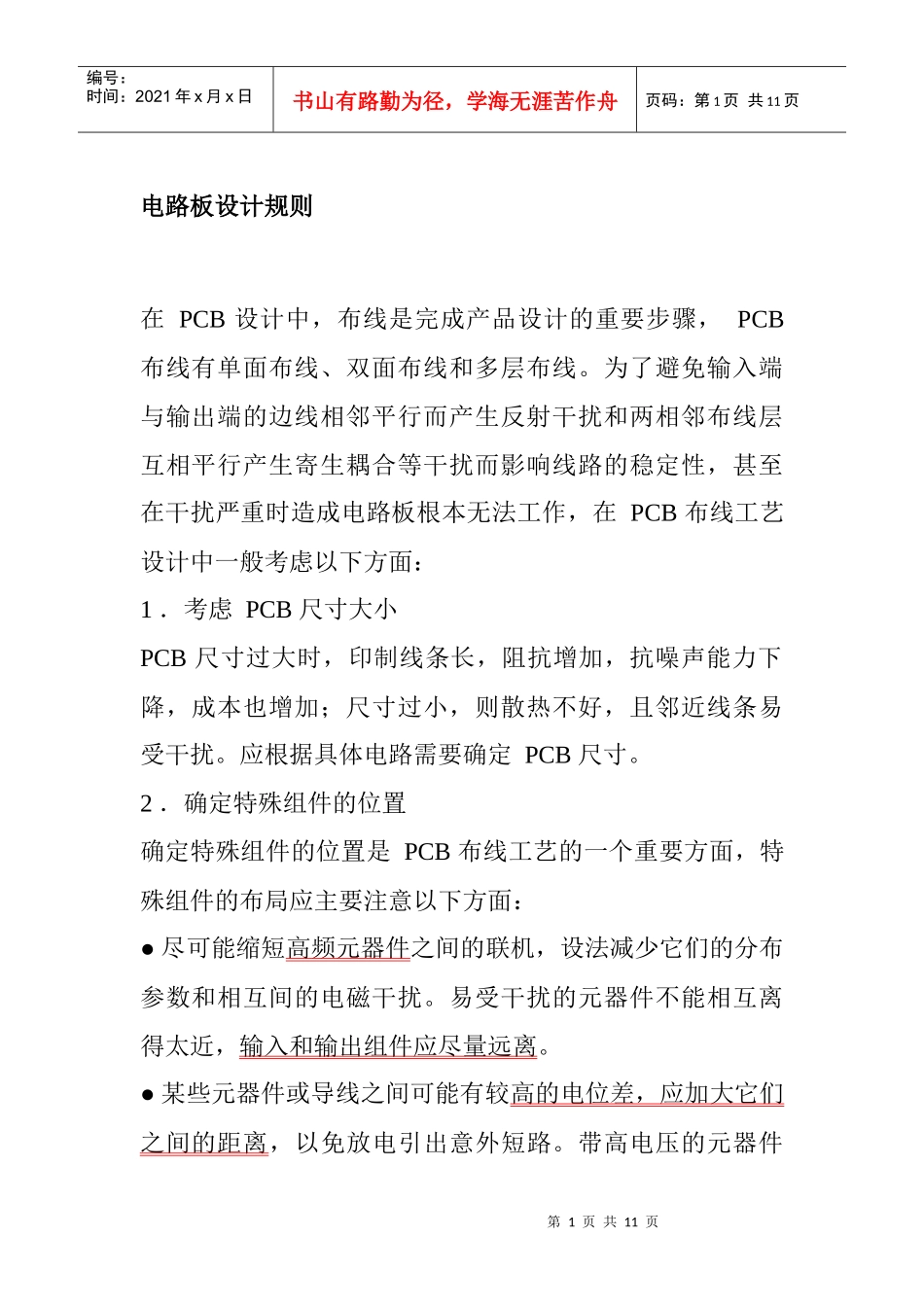

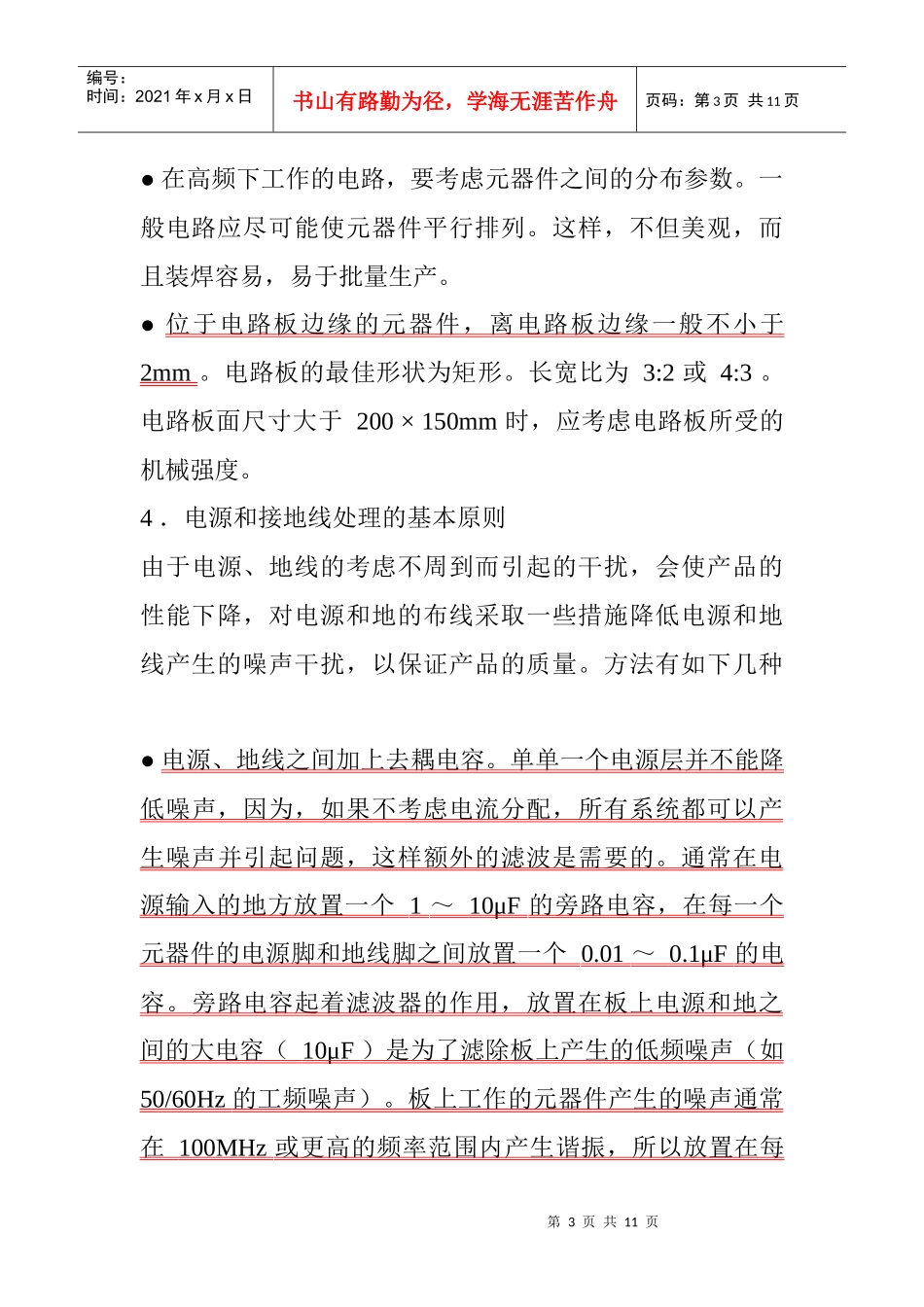

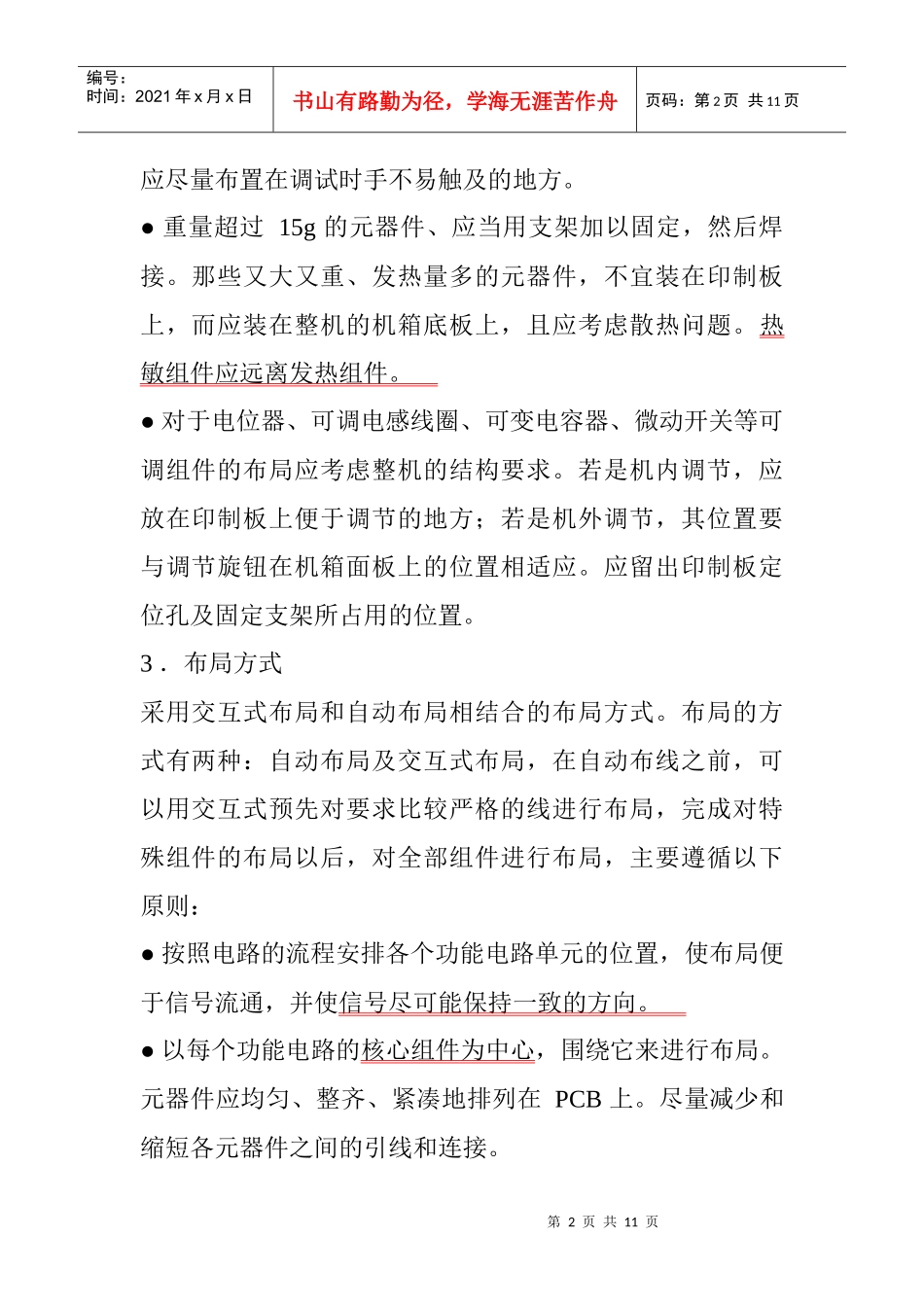

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电路板设计规则在PCB设计中，布线是完成产品设计的重要步骤，PCB布线有单面布线、双面布线和多层布线。为了避免输入端与输出端的边线相邻平行而产生反射干扰和两相邻布线层互相平行产生寄生耦合等干扰而影响线路的稳定性，甚至在干扰严重时造成电路板根本无法工作，在PCB布线工艺设计中一般考虑以下方面：1．考虑PCB尺寸大小PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；尺寸过小，则散热不好，且邻近线条易受干扰。应根据具体电路需要确定PCB尺寸。2．确定特殊组件的位置确定特殊组件的位置是PCB布线工艺的一个重要方面，特殊组件的布局应主要注意以下方面：●尽可能缩短高频元器件之间的联机，设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互离得太近，输入和输出组件应尽量远离。●某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。带高电压的元器件第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页应尽量布置在调试时手不易触及的地方。●重量超过15g的元器件、应当用支架加以固定，然后焊接。那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。热敏组件应远离发热组件。●对于电位器、可调电感线圈、可变电容器、微动开关等可调组件的布局应考虑整机的结构要求。若是机内调节，应放在印制板上便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。应留出印制板定位孔及固定支架所占用的位置。3．布局方式采用交互式布局和自动布局相结合的布局方式。布局的方式有两种：自动布局及交互式布局，在自动布线之前，可以用交互式预先对要求比较严格的线进行布局，完成对特殊组件的布局以后，对全部组件进行布局，主要遵循以下原则：●按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。●以每个功能电路的核心组件为中心，围绕它来进行布局。元器件应均匀、整齐、紧凑地排列在PCB上。尽量减少和缩短各元器件之间的引线和连接。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页●在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样，不但美观，而且装焊容易，易于批量生产。●位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形状为矩形。长宽比为3:2或4:3。电路板面尺寸大于200×150mm时，应考虑电路板所受的机械强度。4．电源和接地线处理的基本原则由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，对电源和地的布线采取一些措施降低电源和地线产生的噪声干扰，以保证产品的质量。方法有如下几种●电源、地线之间加上去耦电容。单单一个电源层并不能降低噪声，因为，如果不考虑电流分配，所有系统都可以产生噪声并引起问题，这样额外的滤波是需要的。通常在电源输入的地方放置一个1～10μF的旁路电容，在每一个元器件的电源脚和地线脚之间放置一个0.01～0.1μF的电容。旁路电容起着滤波器的作用，放置在板上电源和地之间的大电容（10μF）是为了滤除板上产生的低频噪声（如50/60Hz的工频噪声）。板上工作的元器件产生的噪声通常在100MHz或更高的频率范围内产生谐振，所以放置在每第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页一个元器件的电源脚和地线脚之间的旁路电容一般较小（约0.1μF）。最好是将电容放在板子的另一面，直接在组件的正下方，如果是表面贴片的电容则更好。●尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线>电源线>信号线，通常信号线宽为：0.2～0.3mm，最细宽度可达0.05～0.07mm，电源线为1.2～2.5mm，用大面积铜层作地线用，在印制板上把没被用上的地方都与地相连接作为地线用。做成多层板，电源，地线各占用一层...
