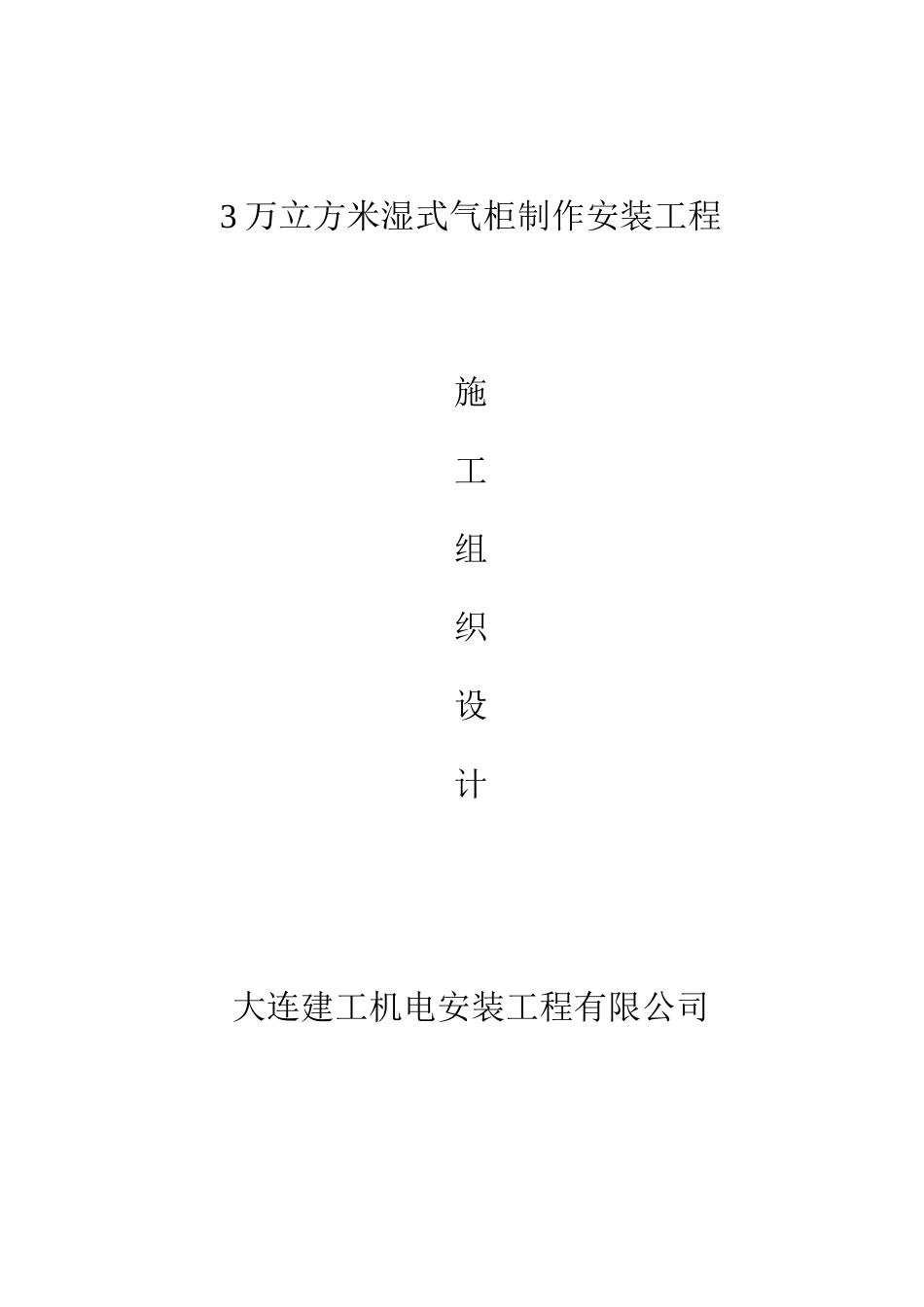

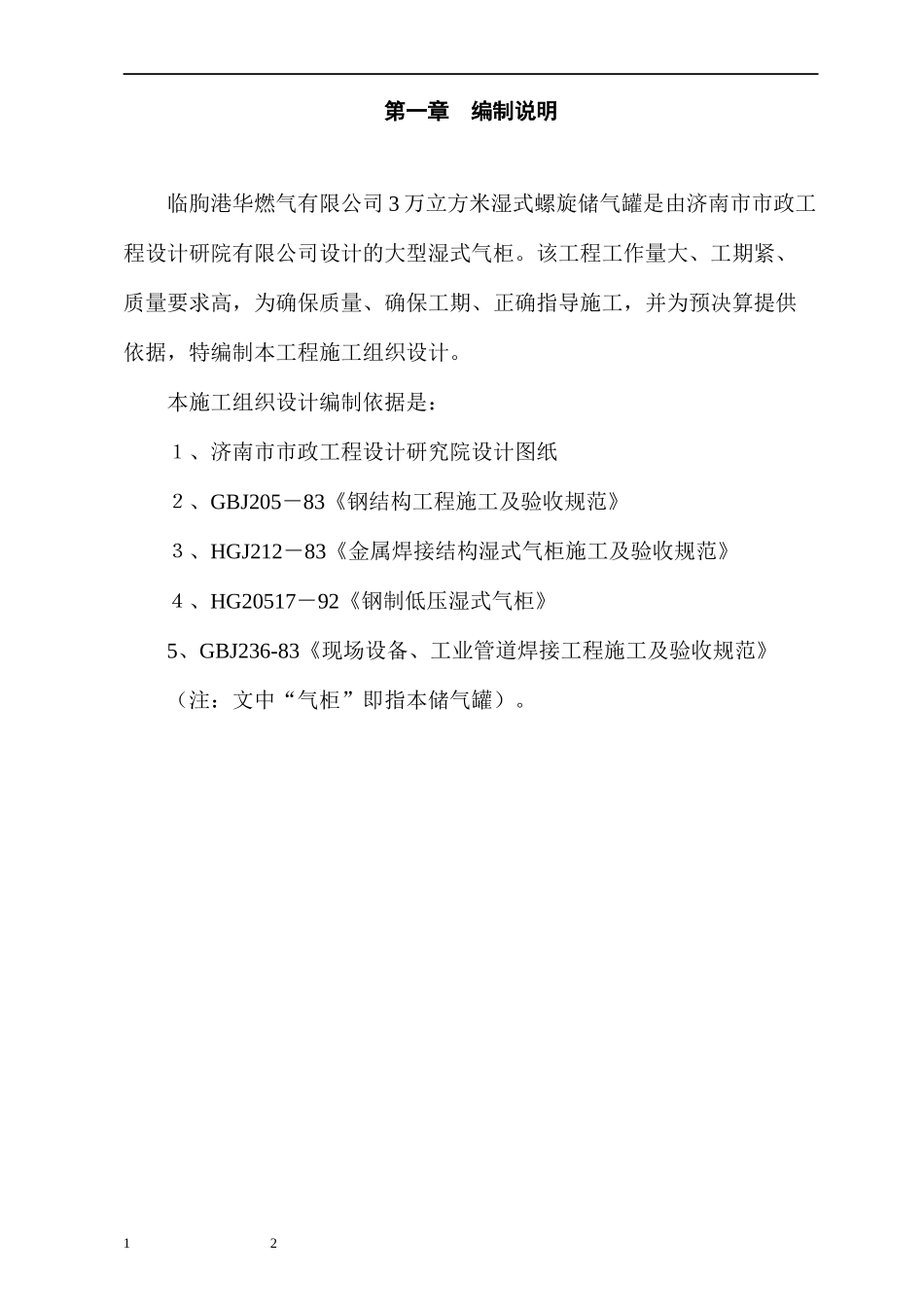

3万立方米湿式气柜制作安装工程施工组织设计大连建工机电安装工程有限公司目录第一章编制说明第二章工程概况第三章制作安装施工方案及工艺措施第四章防腐施工方案第五章质量保证大纲第六章现场安全保证大纲第七章验收标准第八章施工准备附件1现场平面布置图附件2施工进度网络计划附件3第一章编制说明临朐港华燃气有限公司3万立方米湿式螺旋储气罐是由济南市市政工程设计研院有限公司设计的大型湿式气柜。该工程工作量大、工期紧、质量要求高，为确保质量、确保工期、正确指导施工，并为预决算提供依据，特编制本工程施工组织设计。本施工组织设计编制依据是：１、济南市市政工程设计研究院设计图纸２、GBJ205－83《钢结构工程施工及验收规范》３、HGJ212－83《金属焊接结构湿式气柜施工及验收规范》４、HG20517－92《钢制低压湿式气柜》5、GBJ236-83《现场设备、工业管道焊接工程施工及验收规范》（注：文中“气柜”即指本储气罐）。12第二章工程概况一、工程概述1、工程名称：3万立方米湿式储气柜制作安装工程2、建设单位：临朐港华燃气有限公司3、设计单位：济南市市政工程设计研院有限公司4、工程地点：山东省临朐县二、气柜结构概述湿式螺旋储气罐主要是由水槽、塔节、柜顶三部分组成。呈下大上小的圆柱塔形结构。塔体的高度随柜内气体容量的变化而升降。塔节与塔节之间靠上、下挂圈钩连，并利用下挂圈的水位进行上、下塔节钩连后的密封。塔节的升降是利用塔壁外部的导轨沿导轮作45°螺旋线旋转升降。三、气柜技术经济指标及设计条件1、公称容积30000m32、几何容积31200m33、有效容积29220m34、水槽直径42.000m5、气柜总高34.320m（升足）6、柜体径高比1.23第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页7、设计压力120/185/230/mmH2O8总耗钢量516.421吨9、设计基本风压10、设计基本雪压11、设计抗震烈度7度（各类坊地土）8度（一二类坊地土）四、主要工作量分析1、软件工作量（1）编制施工组织设计；（2）图纸会审及技术交底；（3）设计变更；（4）施工进度计划及材料采购计划；（5）基础复测验收；（6）具体施工方案补充；（7）各式序工艺施工技术交底；（8）各工序各环节及部件检测；（9）中间项目分项验收；（10）基础沉陷观测；（11）总体验收；（12）检验记录及报告汇总分析，组织整理交工资料并交工。第2页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页2、制作安装工作量分析（1）主要预制工作量分析序号部件名称数量重量（吨）主要起重机具1底板～60大块71.470龙门吊、塔吊2水槽壁板～60大块139.153龙门吊、塔吊3水槽立柱24根3.493汽车吊4水槽平台～20段8.997汽车吊、龙门吊5挂圈槽钢960米37.690汽车吊、塔吊6塔节挂圈（或圈板）100段115.577汽车吊、塔吊7塔节导轨72根38.108汽车吊8塔节立柱168根41.249汽车吊9塔节菱形板72根101.664塔吊、龙门吊10柜顶桁架48榀12组42.666塔吊、龙门吊11中心环梁1座0.671汽车吊12柜顶板77块53.520塔吊、龙门吊13斜梯5座7.611汽车吊（2）主要安装工作量分析序号部件名称数量重量（吨）主要起重机具1底板～60大块89.486汽车吊、塔吊2水槽壁板～60大块144.789塔吊3水槽立柱24根3.493塔吊4水槽平台及斜梯12.001塔吊5一塔塔节74.045塔吊6二塔塔节77.877塔吊7三塔塔节76.711塔吊8柜顶梁架43.337塔吊9柜顶板53.520塔吊10导轮56套13.686塔吊11各塔斜梯3座塔吊12各塔栏杆4.079塔吊13其它工艺设施塔吊14调试塔吊第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页15总体试验塔吊五、工程分部分项划分单位工程分部工程分项工程编号名称编号名称编号名称LS5.三万立方米湿式储气罐制作安装工程LS500施工准备机构、人员、机具、技术、材料、现场LS501水槽制作安装LS501-1LS501-2LS501-3LS501-4LS501-5LS501-6LS501-7底板预制底板安装水槽壁板预制水槽立柱.平台.栏杆.斜梯.排污口溢流口.一塔导轮座等预制水槽壁板安装水槽立柱。平台。栏杆.斜梯.排污口溢流口.一塔导轮座等安装基础沉陷试验LS502塔体及柜顶部件预制...
