DIY高手进阶教程-ATX电源使用改造全攻略VIP免费

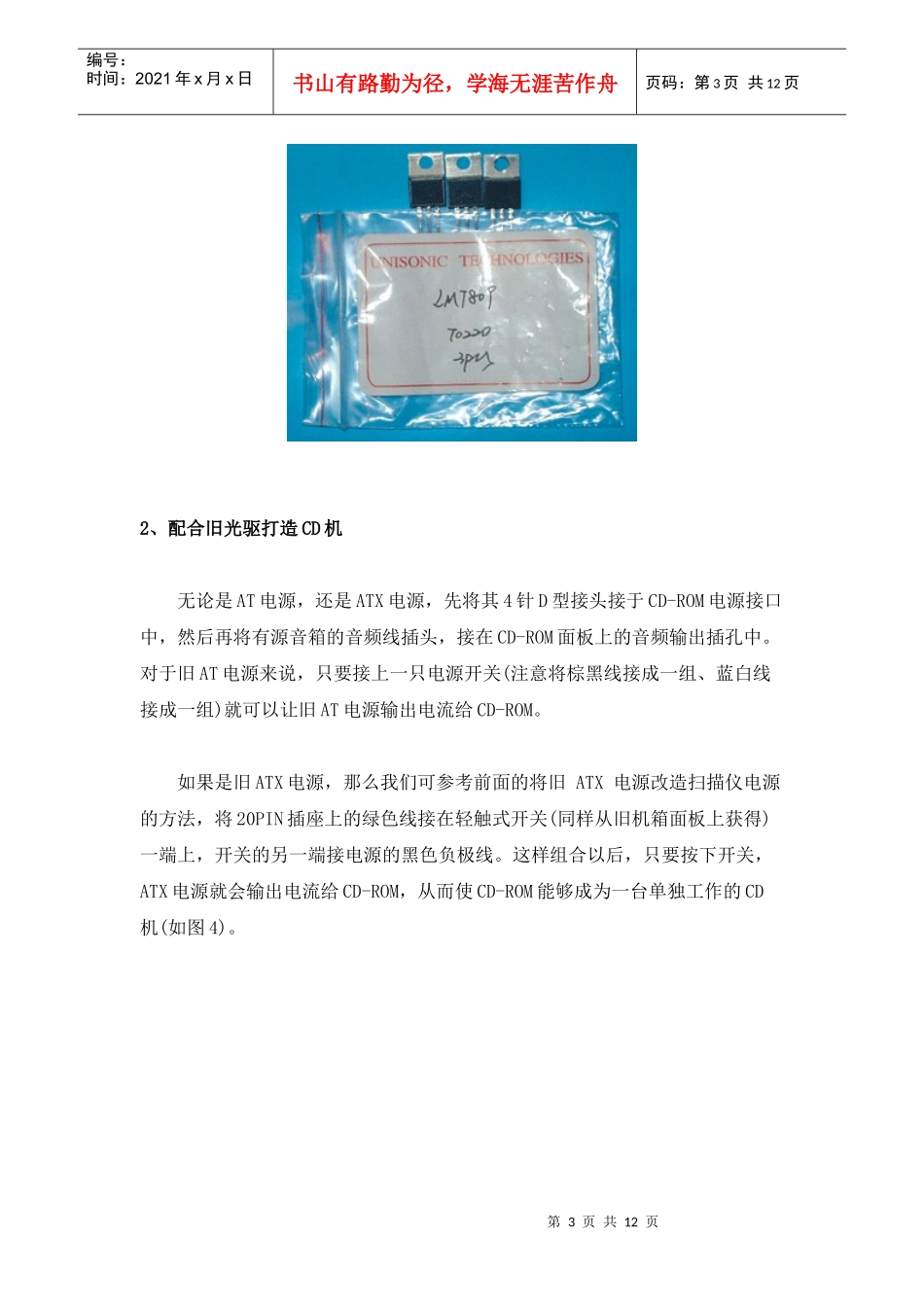

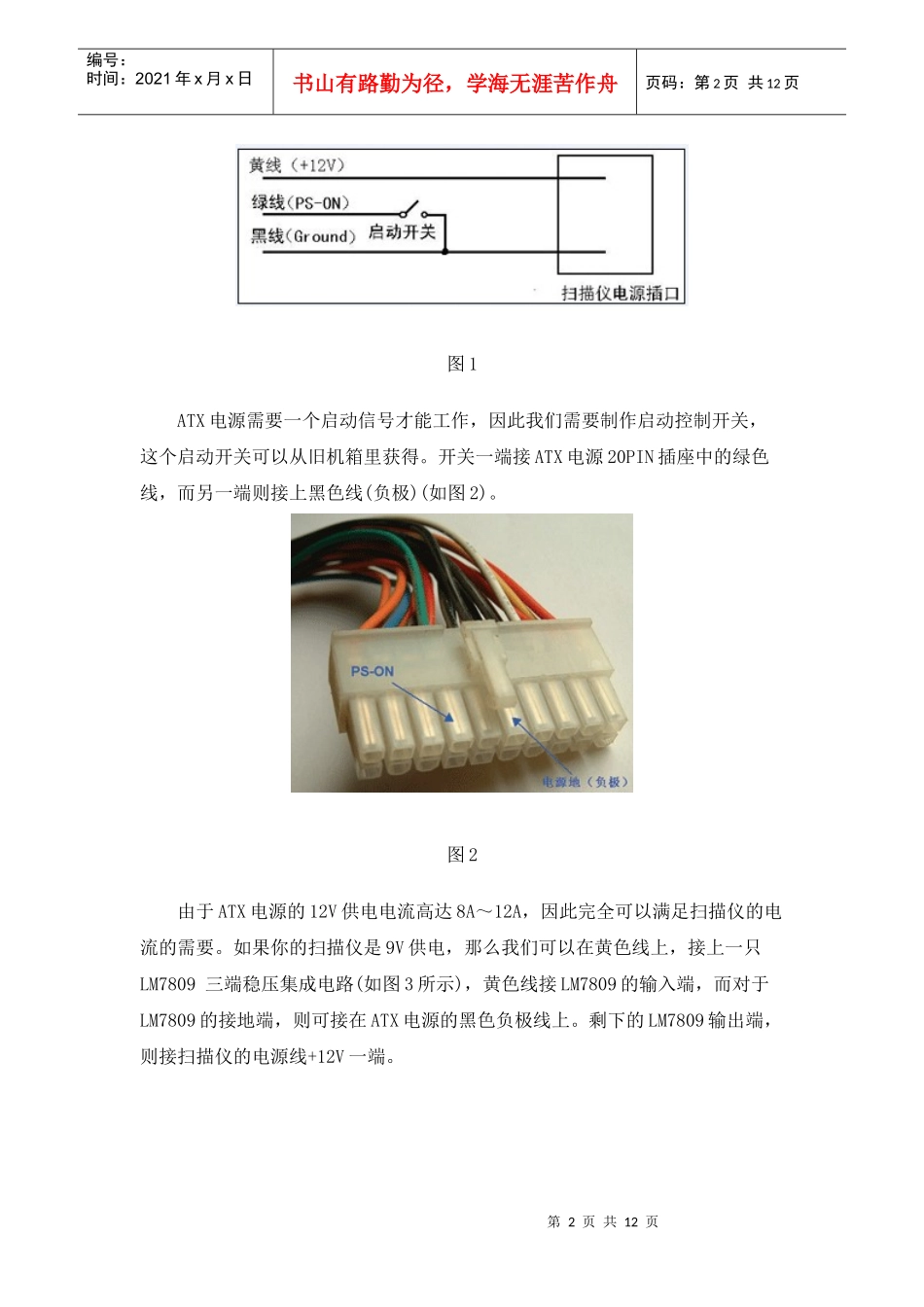

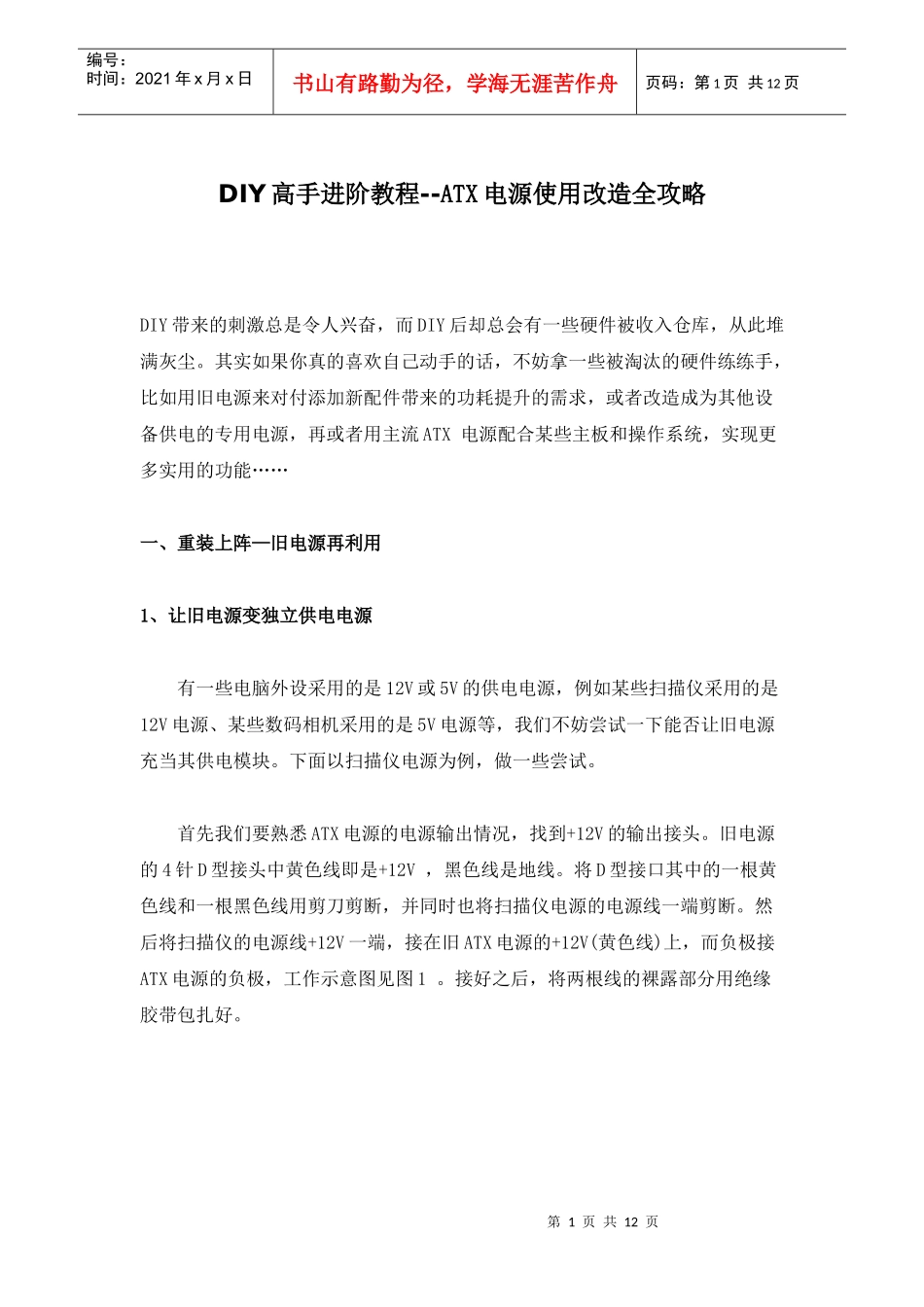

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页DIY高手进阶教程--ATX电源使用改造全攻略DIY带来的刺激总是令人兴奋，而DIY后却总会有一些硬件被收入仓库，从此堆满灰尘。其实如果你真的喜欢自己动手的话，不妨拿一些被淘汰的硬件练练手，比如用旧电源来对付添加新配件带来的功耗提升的需求，或者改造成为其他设备供电的专用电源，再或者用主流ATX电源配合某些主板和操作系统，实现更多实用的功能……一、重装上阵—旧电源再利用1、让旧电源变独立供电电源有一些电脑外设采用的是12V或5V的供电电源，例如某些扫描仪采用的是12V电源、某些数码相机采用的是5V电源等，我们不妨尝试一下能否让旧电源充当其供电模块。下面以扫描仪电源为例，做一些尝试。首先我们要熟悉ATX电源的电源输出情况，找到+12V的输出接头。旧电源的4针D型接头中黄色线即是+12V，黑色线是地线。将D型接口其中的一根黄色线和一根黑色线用剪刀剪断，并同时也将扫描仪电源的电源线一端剪断。然后将扫描仪的电源线+12V一端，接在旧ATX电源的+12V(黄色线)上，而负极接ATX电源的负极，工作示意图见图1。接好之后，将两根线的裸露部分用绝缘胶带包扎好。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图1ATX电源需要一个启动信号才能工作，因此我们需要制作启动控制开关，这个启动开关可以从旧机箱里获得。开关一端接ATX电源20PIN插座中的绿色线，而另一端则接上黑色线(负极)(如图2)。图2由于ATX电源的12V供电电流高达8A～12A，因此完全可以满足扫描仪的电流的需要。如果你的扫描仪是9V供电，那么我们可以在黄色线上，接上一只LM7809三端稳压集成电路(如图3所示)，黄色线接LM7809的输入端，而对于LM7809的接地端，则可接在ATX电源的黑色负极线上。剩下的LM7809输出端，则接扫描仪的电源线+12V一端。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页2、配合旧光驱打造CD机无论是AT电源，还是ATX电源，先将其4针D型接头接于CD-ROM电源接口中，然后再将有源音箱的音频线插头，接在CD-ROM面板上的音频输出插孔中。对于旧AT电源来说，只要接上一只电源开关(注意将棕黑线接成一组、蓝白线接成一组)就可以让旧AT电源输出电流给CD-ROM。如果是旧ATX电源，那么我们可参考前面的将旧ATX电源改造扫描仪电源的方法，将20PIN插座上的绿色线接在轻触式开关(同样从旧机箱面板上获得)一端上，开关的另一端接电源的黑色负极线。这样组合以后，只要按下开关，ATX电源就会输出电流给CD-ROM，从而使CD-ROM能够成为一台单独工作的CD机(如图4)。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页图4二、力举千斤—打造双电模式1、AT与ATX电源组合供电如果你用的是ATX电源，DIY后剩下的旧AT电源千万别让它闲着，来一起DIY双电源吧，你需要的仅仅是找一个AT电源开关，然后将AT电源的四根引线连接到这个电源开关座即可。不过，在连接的时候一定要按照AT电源上的线路颜色标识来连接。四根引线连接到这个电源开关座即可。不过，在连接的时候一定要按照AT电源上的线路颜色标识来连接。提示：如AT电源是用来给光驱、软驱、硬盘等设备单独供电，使用时候，必须先打开AT电源，然后再开主机ATX的电源。否则可能导致接在AT电源上的其它设备不能被正确识别。2、打造双ATX电源供电(1)双ATX电源工作原理第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页对于ATX电源，当用户按下机箱上的电源开关后，主板就会给ATX电源送出一个启动信号，我们称之为PS-ON信号(一个高电平信号)，在电源收到这个PS_ON信号之后，ATX的主电源电路才会开始工作并输出电流。而当我们要关机的时候，通过主板上的POWER按钮，可以让主板停止向ATX电源输出PS_ON信号，这个时候，ATX电源的主电源部分就停止工作，并截止电路的输出了。对于双电源，我们只要将这个由主板产生的PS_ON信号，也同步输出到另一个ATX的电源的PS_ON信号端，从而同步的激...
