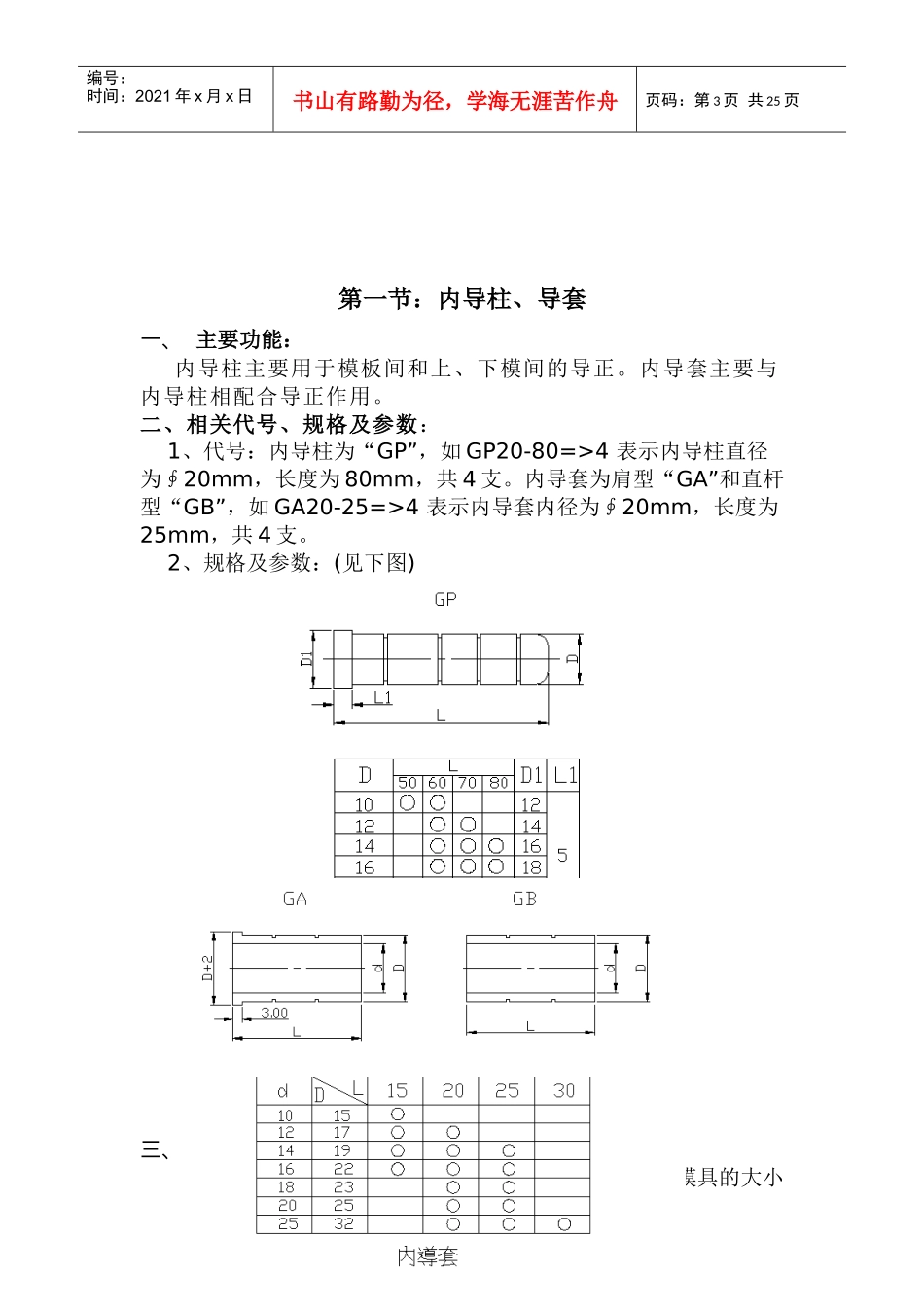

五金模具标准件第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页目录……………………………………………………………………21、内导柱、导套………………………………………………………32、外导柱、导套………………………………………………………43、内六角螺丝…………………………………………………………84、固定销………………………………………………………………105、弹簧…………………………………………………………………116、等高套筒……………………………………………………………147、顶料销………………………………………………………………158、止符螺丝……………………………………………………………189、两用销………………………………………………………………1910、导正销……………………………………………………………2111、圆冲子……………………………………………………………2312、优力胶……………………………………………………………2513、检测销……………………………………………………………25第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页第一节：内导柱、导套一、主要功能：内导柱主要用于模板间和上、下模间的导正。内导套主要与内导柱相配合导正作用。二、相关代号、规格及参数：1、代号：内导柱为“GP”，如GP20-80=>4表示内导柱直径为∮20mm，长度为80mm，共4支。内导套为肩型“GA”和直杆型“GB”，如GA20-25=>4表示内导套内径为∮20mm，长度为25mm，共4支。2、规格及参数：(见下图)三、选用原则：1、通常以直径较大的来优先设计，最主要还是根据模具的大小第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页来选择直径的大小。2、冲孔(或连续)模上模内导柱长度选取原则:一般情况下,开模时内导柱伸出打板面15~20MM,例图(a);当下模定位块(或导料块)等伸出模板面很高时,导柱伸出打板面的长度L=定位块(或导料块)伸出模板面的长度H+(5-7)MM(保证模具闭模过程中,内导柱先导正,定位块后进入打板)例图(b)（图a）(图b)四、排配原则：1、导柱一般排在模板的四个角落上，其孔边距板边最小处不低于12mm。2、如果选用两柱,可排在斜对角，也可根据实际情况排。3、在排配过程中要注意防呆，其防呆一般采用以左下角一孔向料带的平行方向偏移10MM以上来防呆。4、内导套一般适用于精密模具上，产品形状或位置要求准确的情况下使用。第二节：外导柱、导套一、主要功能：外导柱的功能主要是用于上、下模的导正，保证上、下模的相对位置。外导套主要与外导柱相配合导正作用。二、相关代号、规格及参数：1、代号：无附钢珠的外导柱、导套为“SGP组件”，如:SGP组件32-120=>4表示外导柱直径为∮32mm，长度为120mm，无附钢珠的外导柱、导套共4支。附钢珠的外导柱、导套为“SRP组件”，如:SRP组件32-120=>4表示外导柱直径为∮32mm，长度为120mm，有附钢珠的外导柱、导套共4支。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页2、规格及参数：(见下图)第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页三、选用原则：1、优先选用有附钢珠导柱，在模具成本上，原则上模具尺寸一边大于等于600MM以上全选用附钢珠导柱、导套，小于600MM的选用无附钢珠导柱、导套。2、根据模具的大小来适当选用外导柱的数量和大小。3、选取外导柱的长度时要注意在合模时模具各部分的导正顺序如下:外导柱导正内导柱导正模具中冲(入)子等零件进入上(或下)模。四、排配原则：1、排四柱和两柱(后柱)时,导柱中心到模座两条直角边的距离尽量相等。2、排二个中柱时,一般排在模座正中间。3、连续模中在不影响送料的情况下,外导柱一般都装在下模;工程模中为避免影响冲压作业员的操作,导柱一般都装在下模，也有一些装在上模要根据情况而...
