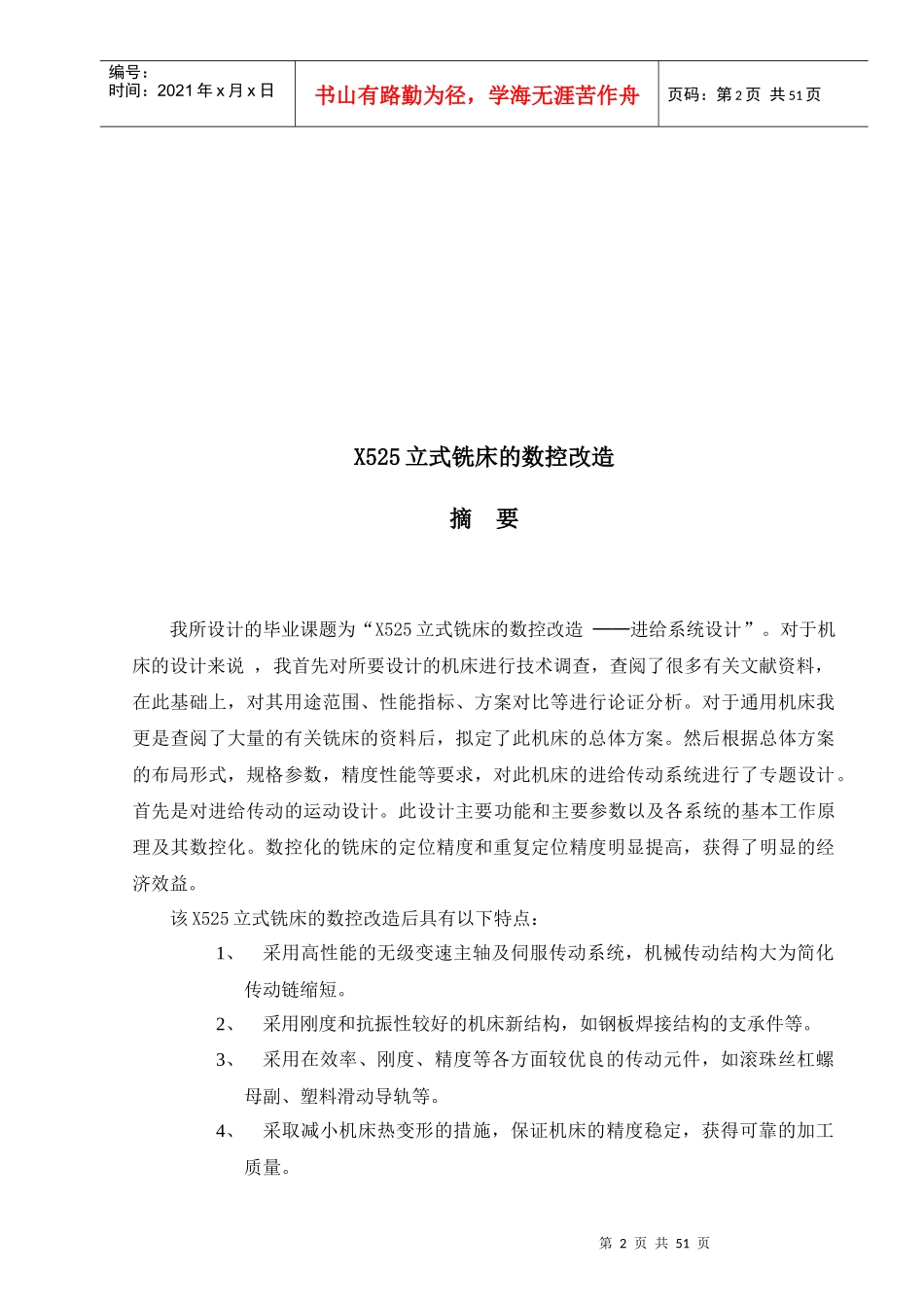

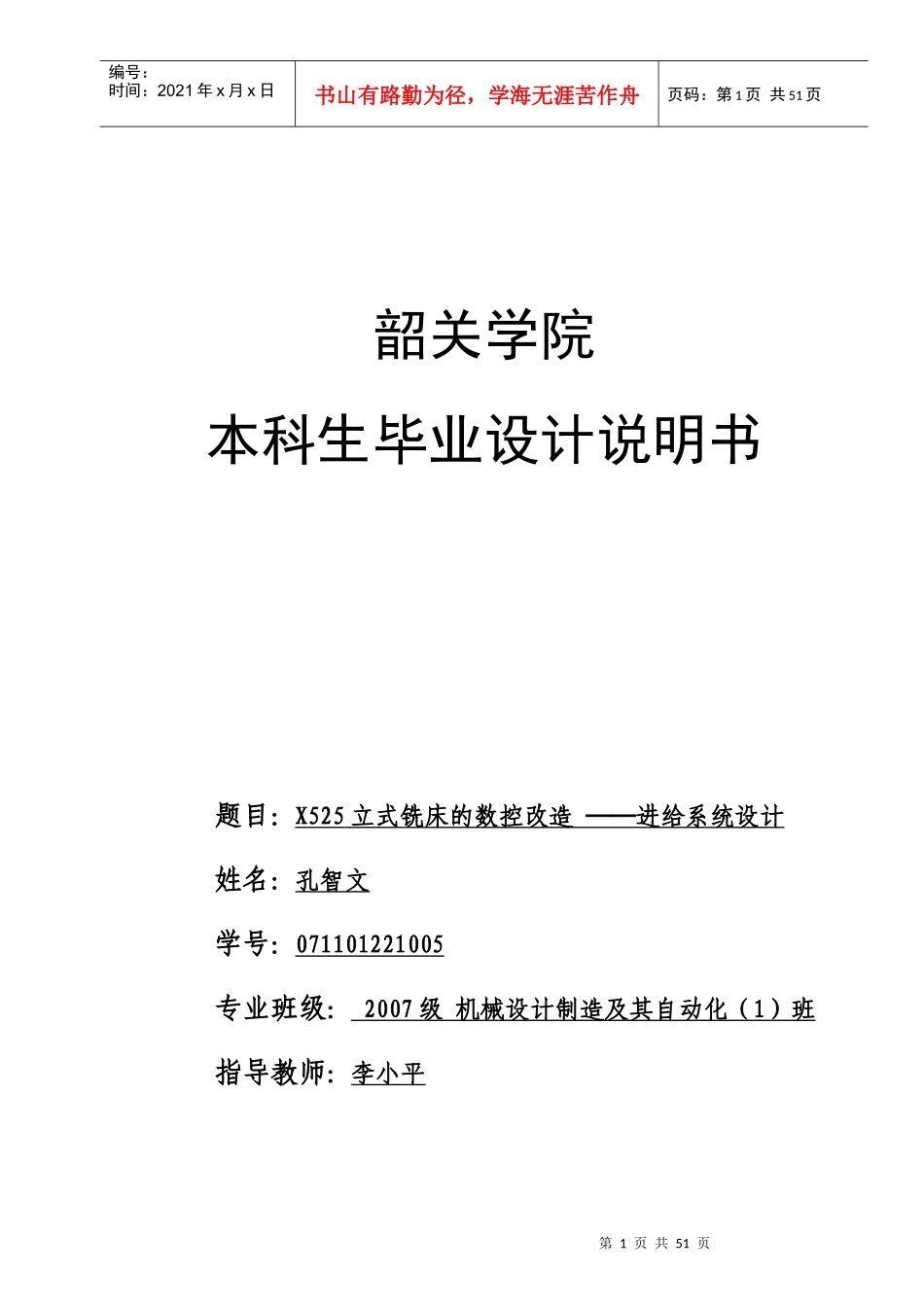

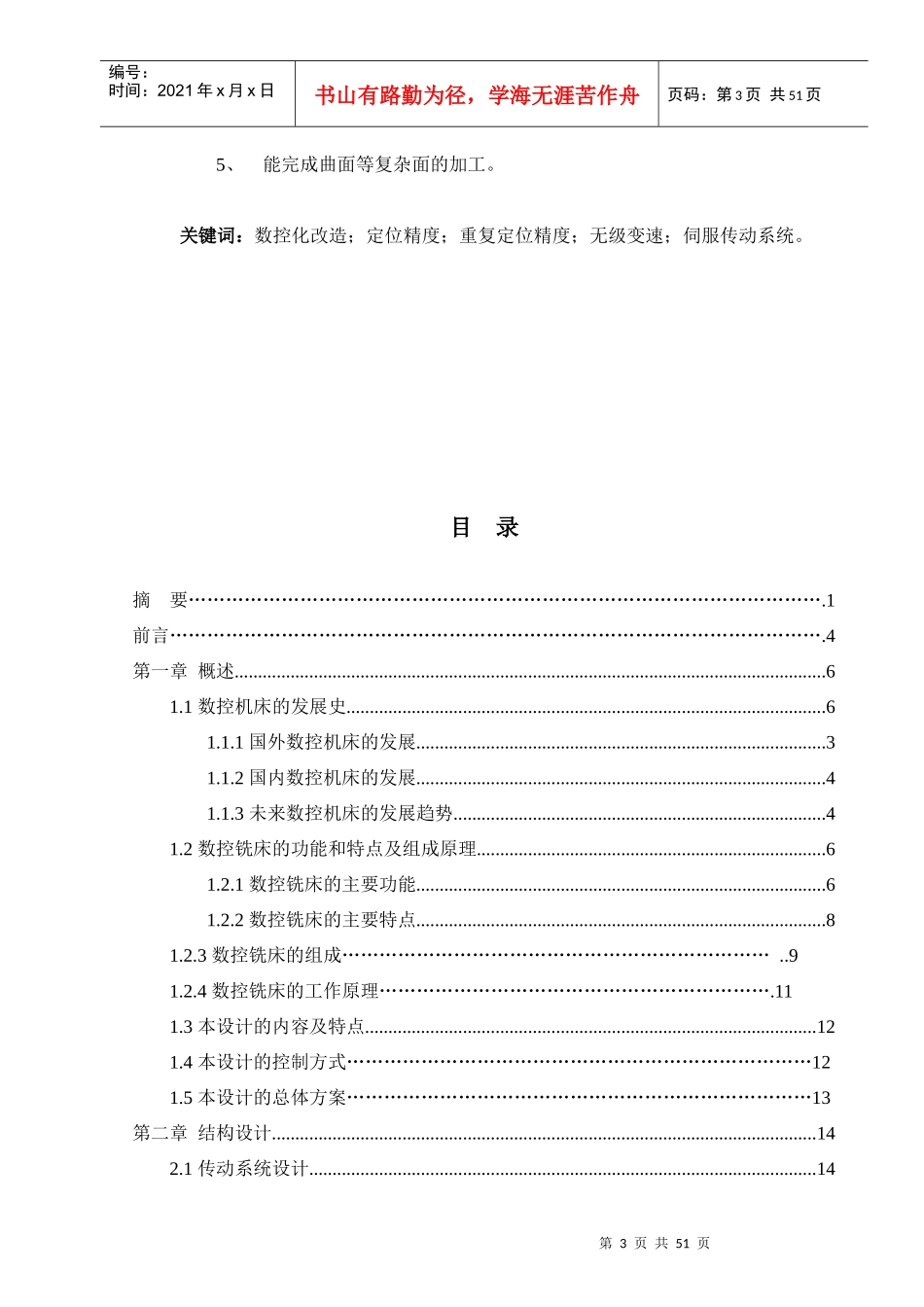

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页韶关学院本科生毕业设计说明书题目：X525立式铣床的数控改造──进给系统设计姓名：孔智文学号：071101221005专业班级：2007级机械设计制造及其自动化（1）班指导教师：李小平第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页X525立式铣床的数控改造摘要我所设计的毕业课题为“X525立式铣床的数控改造──进给系统设计”。对于机床的设计来说，我首先对所要设计的机床进行技术调查，查阅了很多有关文献资料，在此基础上，对其用途范围、性能指标、方案对比等进行论证分析。对于通用机床我更是查阅了大量的有关铣床的资料后，拟定了此机床的总体方案。然后根据总体方案的布局形式，规格参数，精度性能等要求，对此机床的进给传动系统进行了专题设计。首先是对进给传动的运动设计。此设计主要功能和主要参数以及各系统的基本工作原理及其数控化。数控化的铣床的定位精度和重复定位精度明显提高，获得了明显的经济效益。该X525立式铣床的数控改造后具有以下特点：1、采用高性能的无级变速主轴及伺服传动系统，机械传动结构大为简化传动链缩短。2、采用刚度和抗振性较好的机床新结构，如钢板焊接结构的支承件等。3、采用在效率、刚度、精度等各方面较优良的传动元件，如滚珠丝杠螺母副、塑料滑动导轨等。4、采取减小机床热变形的措施，保证机床的精度稳定，获得可靠的加工质量。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页5、能完成曲面等复杂面的加工。关键词：数控化改造；定位精度；重复定位精度；无级变速；伺服传动系统。目录摘要………………………………………………………………………………………….1前言…………………………………………………………………………………………….4第一章概述...............................................................................................................................61.1数控机床的发展史.......................................................................................................61.1.1国外数控机床的发展........................................................................................31.1.2国内数控机床的发展........................................................................................41.1.3未来数控机床的发展趋势................................................................................41.2数控铣床的功能和特点及组成原理...........................................................................61.2.1数控铣床的主要功能........................................................................................61.2.2数控铣床的主要特点........................................................................................81.2.3数控铣床的组成……………………………………………………………..91.2.4数控铣床的工作原理……………………………………………………….111.3本设计的内容及特点.................................................................................................121.4本设计的控制方式…………………………………………………………………121.5本设计的总体方案…………………………………………………………………13第二章结构设计.....................................................................................................................142.1传动系统设计.............................................................................................................14第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页2.2滚珠丝杠螺母副设计与原理………………………………………………………152.3直流电机的结构…...
