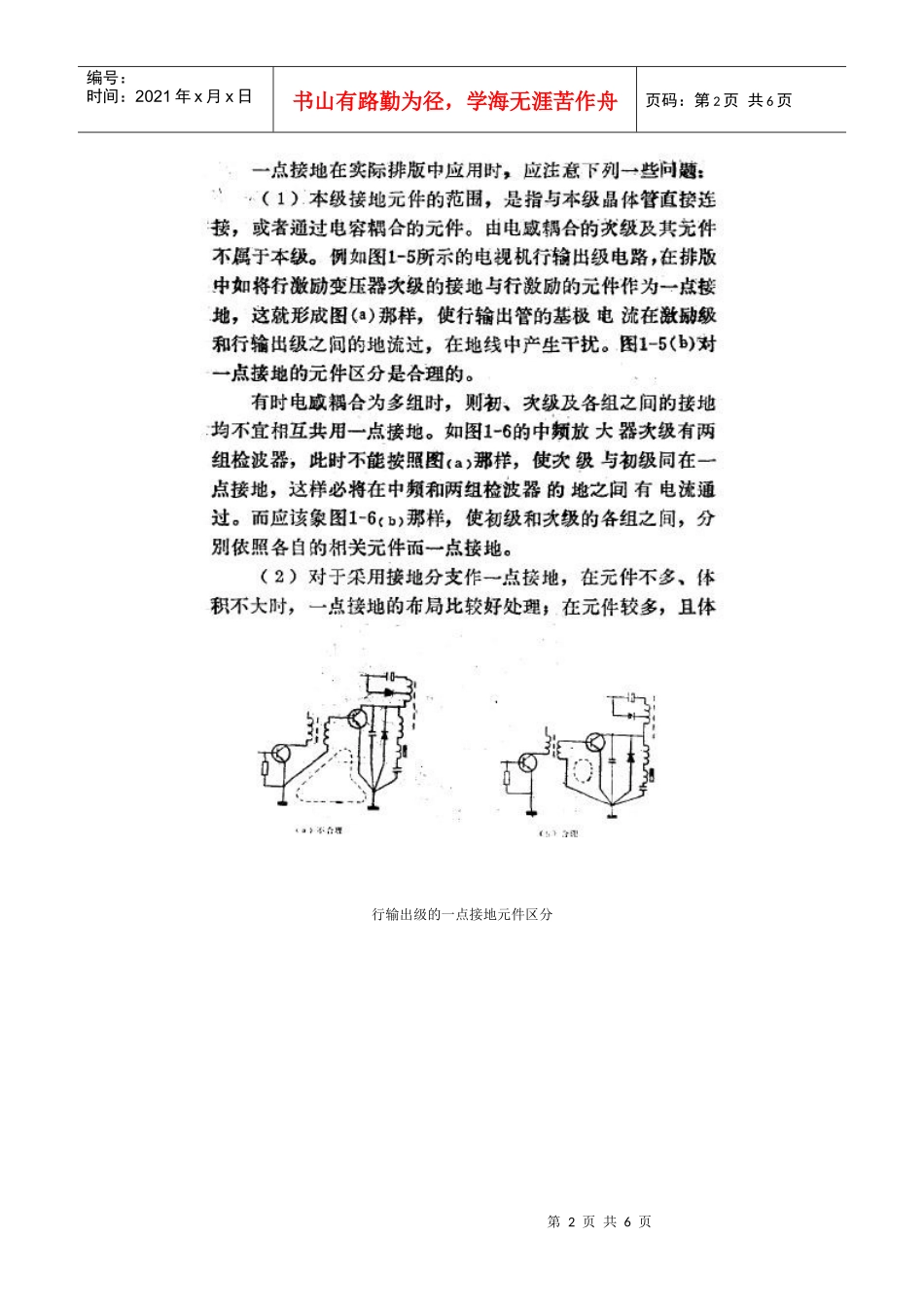

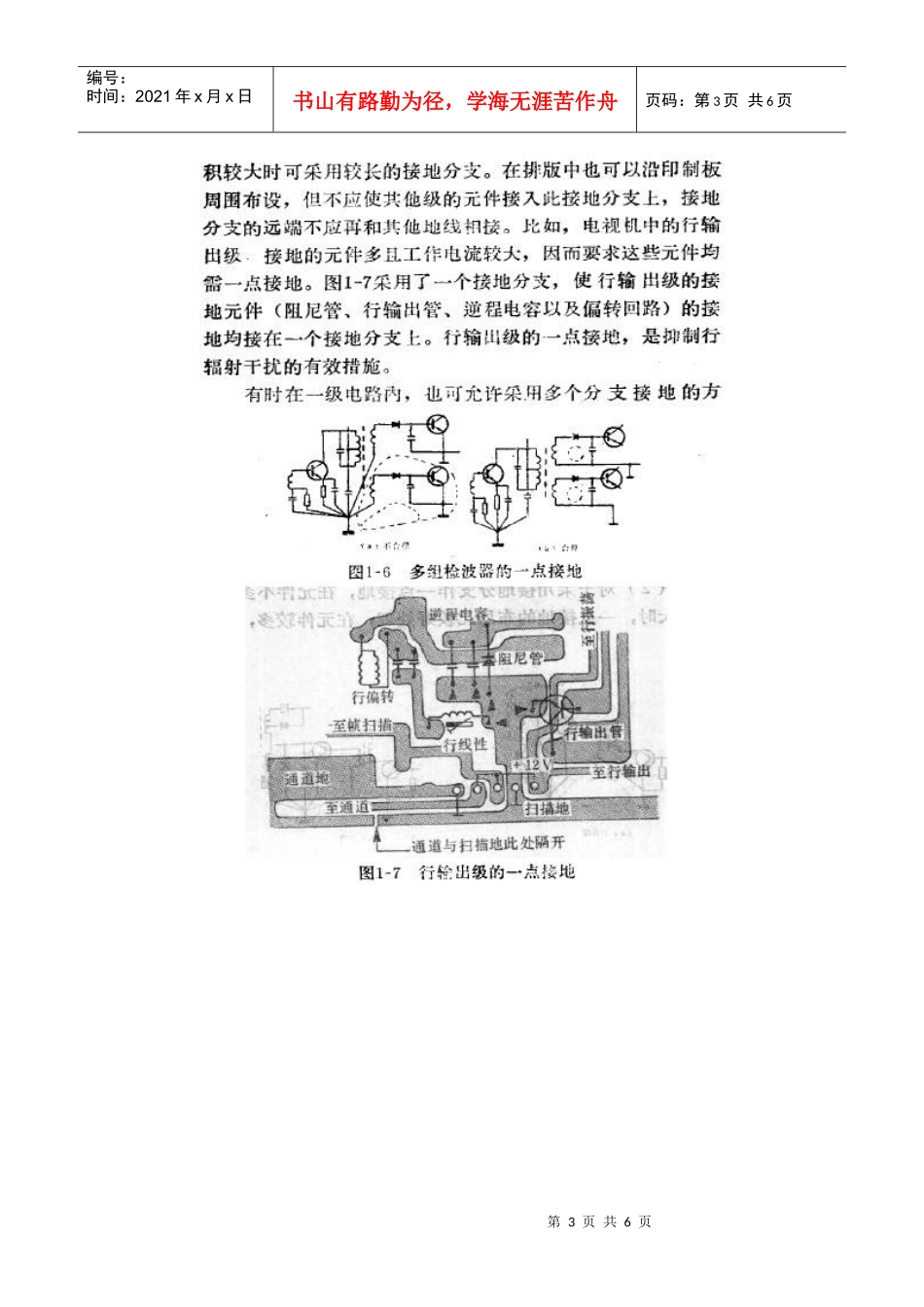

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一点接地，什么是一点接地，一点接地应注意的问题一点接地，什么是一点接地一点接地的形式如下图所示，图中将各级内部的接地元件，即本级电路的发射极，基极和集电极的所有接地元件，均安排在一个接地点上与地线相接。这样，就能有效地防止交流信号通过接地元件的发散与捡拾，使地线纯净。在实际电路布局时，各级的接地元件较多，当然不可能将这些元件同时穿入一个穿线孔内，而是将本级接地元件尽可能就近安排在公共线的一段或一个区域内，如图所示，有时遇到元件体积限制或排列上的原因，就近安排有困难时，也可采取图2那样，从地线上引出接地分支或接地岛，同样可达到一点接地的效果。一点接地应注意的问题第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页行输出级的一点接地元件区分第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页
