10kV配电线路安装工艺标准(试行)VIP免费

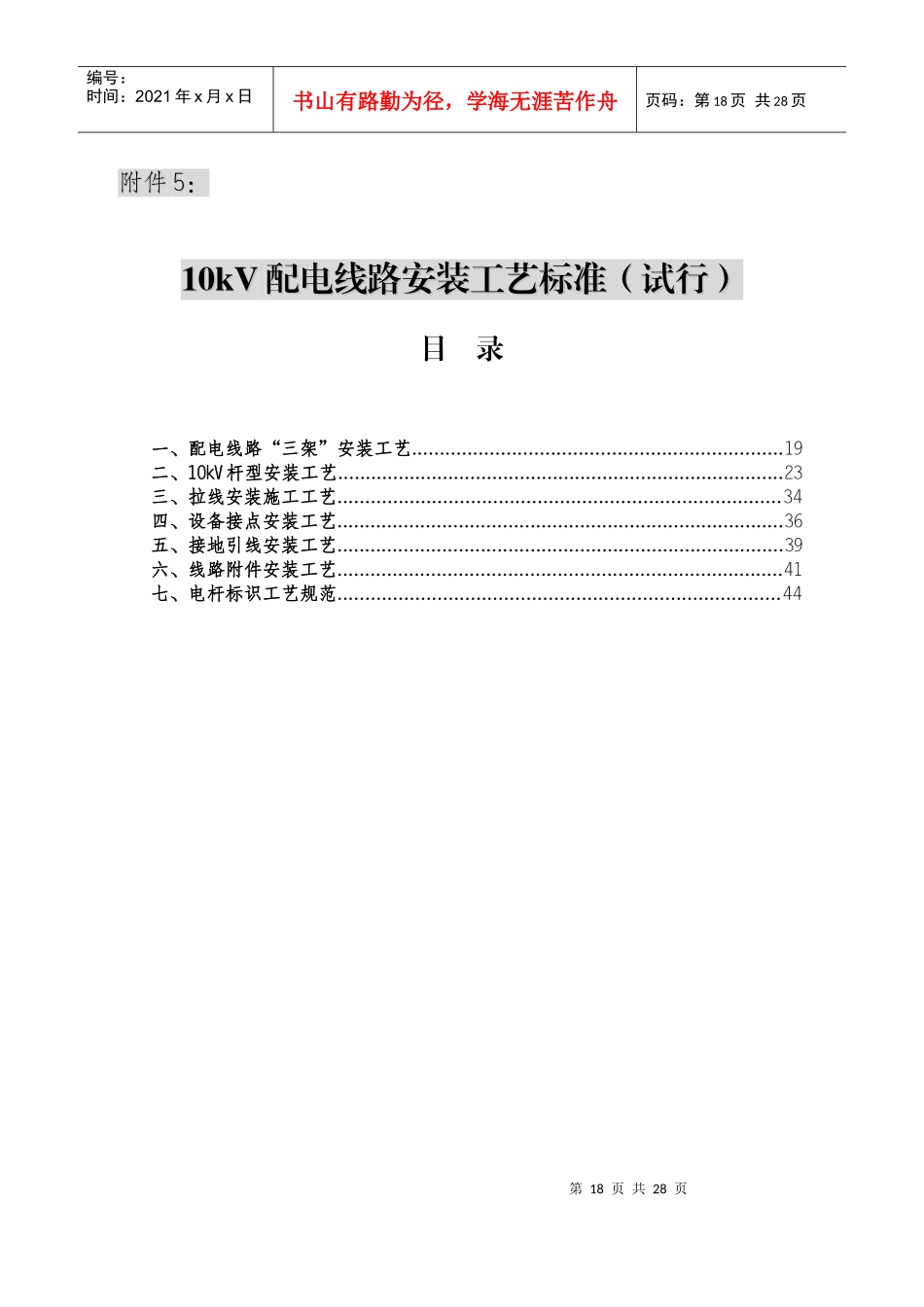

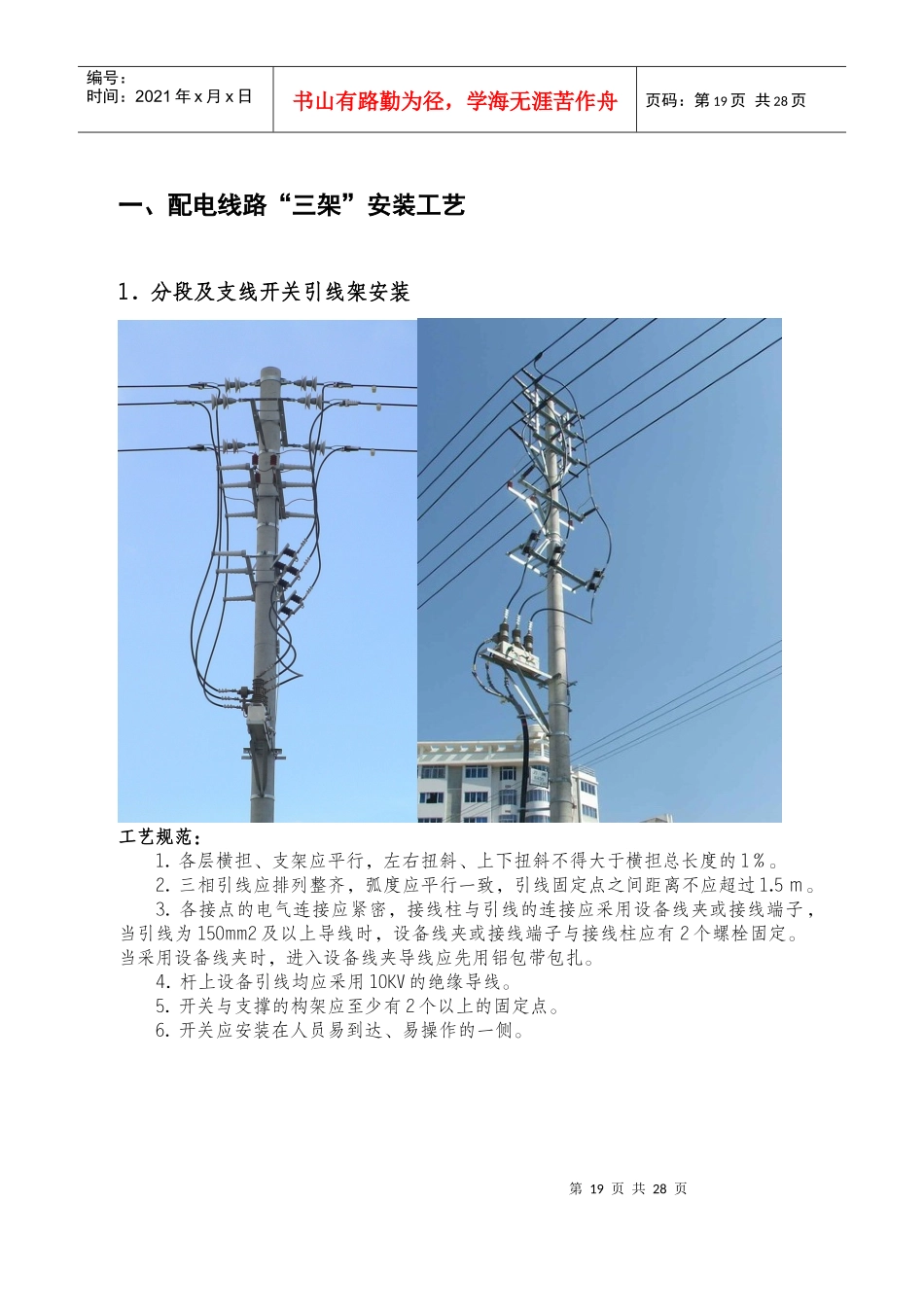

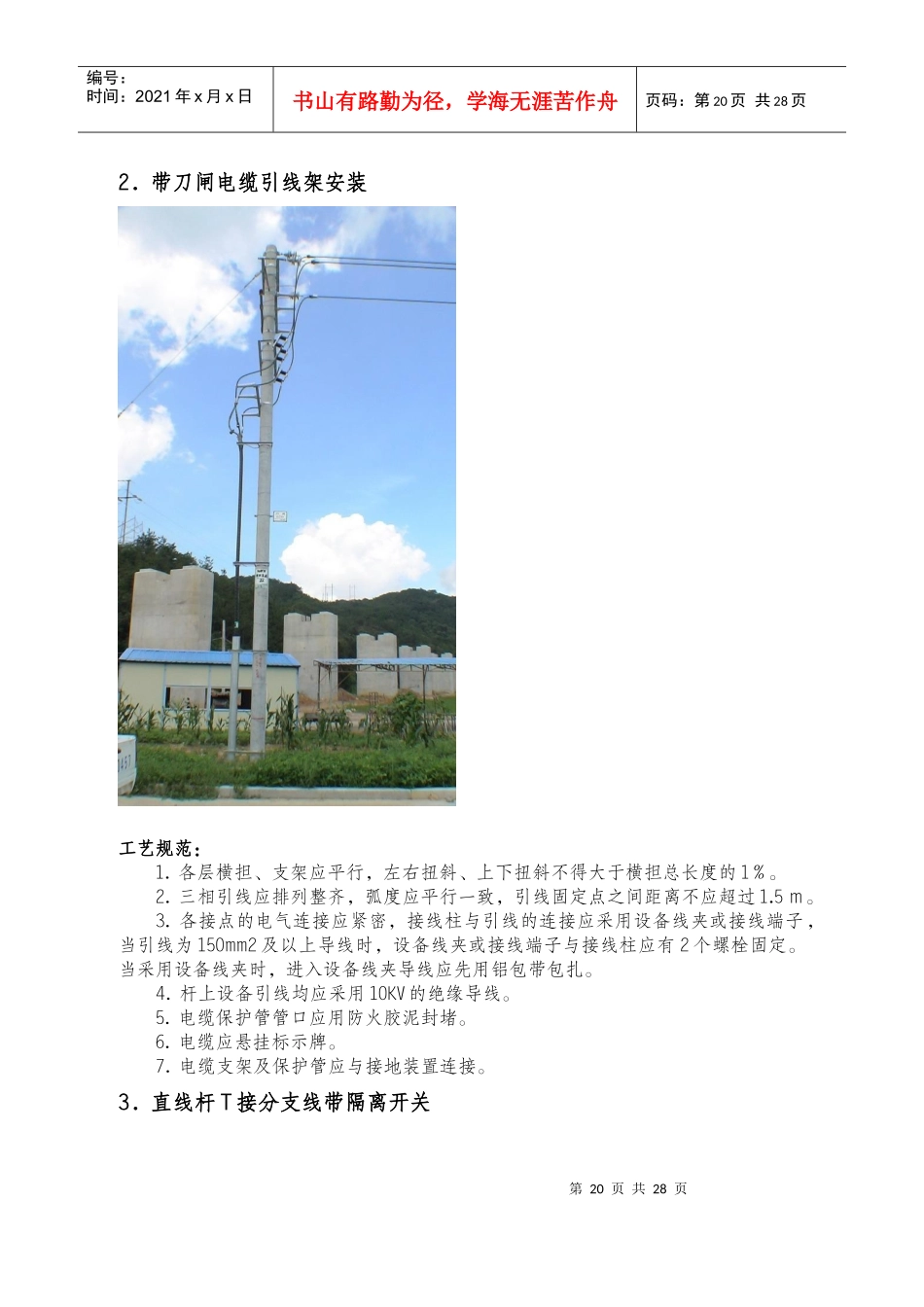

第18页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共28页附件附件55：：10kV10kV配电线路安装工艺标准（试行）配电线路安装工艺标准（试行）目录一、配电线路“三架”安装工艺...................................................................19二、10kV杆型安装工艺.................................................................................23三、拉线安装施工工艺................................................................................34四、设备接点安装工艺.................................................................................36五、接地引线安装工艺.................................................................................39六、线路附件安装工艺.................................................................................41七、电杆标识工艺规范................................................................................44第19页共28页第18页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共28页一、配电线路“三架”安装工艺1．分段及支线开关引线架安装工艺规范：1.各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。2.三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。3.各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。4.杆上设备引线均应采用10KV的绝缘导线。5.开关与支撑的构架应至少有2个以上的固定点。6.开关应安装在人员易到达、易操作的一侧。第20页共28页第19页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共28页2．带刀闸电缆引线架安装工艺规范：1.各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。2.三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。3.各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。4.杆上设备引线均应采用10KV的绝缘导线。5.电缆保护管管口应用防火胶泥封堵。6.电缆应悬挂标示牌。7.电缆支架及保护管应与接地装置连接。3．直线杆T接分支线带隔离开关第21页共28页第20页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共28页工艺规范：1.隔离开关与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。2.T接横担应与线路方向平行，横担端部上下及左右歪斜不得超过20mm。3.隔离开关安装牢固、排列整齐，倾斜30°为宜，相间距离应不小于500mm。4.引线与电杆、拉线、横担的净空距离不应小于200mm。4.公用变配变台架第22页共28页第21页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共28页工艺规范：1.杆上杆上变压器台架底部距地面高度应不小于2.5m，在路边车辆可能碰撞的地方应不小于4.5m。水平倾斜不大于台架根开的1/100。2.一、二次引线应排列整齐，绑扎牢固。3.变压器高压侧应设防雷装置、高压刀闸、高压跌落式开关；避雷器应装设在第23页共28页第22页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共28页高压刀闸下端，跌落式开关距变压器台面的高度不小于2.5m。变压器低压侧应装设低压刀闸或低压熔断器。4.接地可靠，变压器中性点、外壳、避雷器引下线应相连接后接地。5.变压器高压侧套管必须加装高压绝缘护罩。6.配变台架上层高压刀闸动触头应朝向配变低压侧，隔离刀刃分闸时应使静触头带电，各相隔离刀闸之间相间距离不应小于0.5m。7.跌落式熔断器安装...
