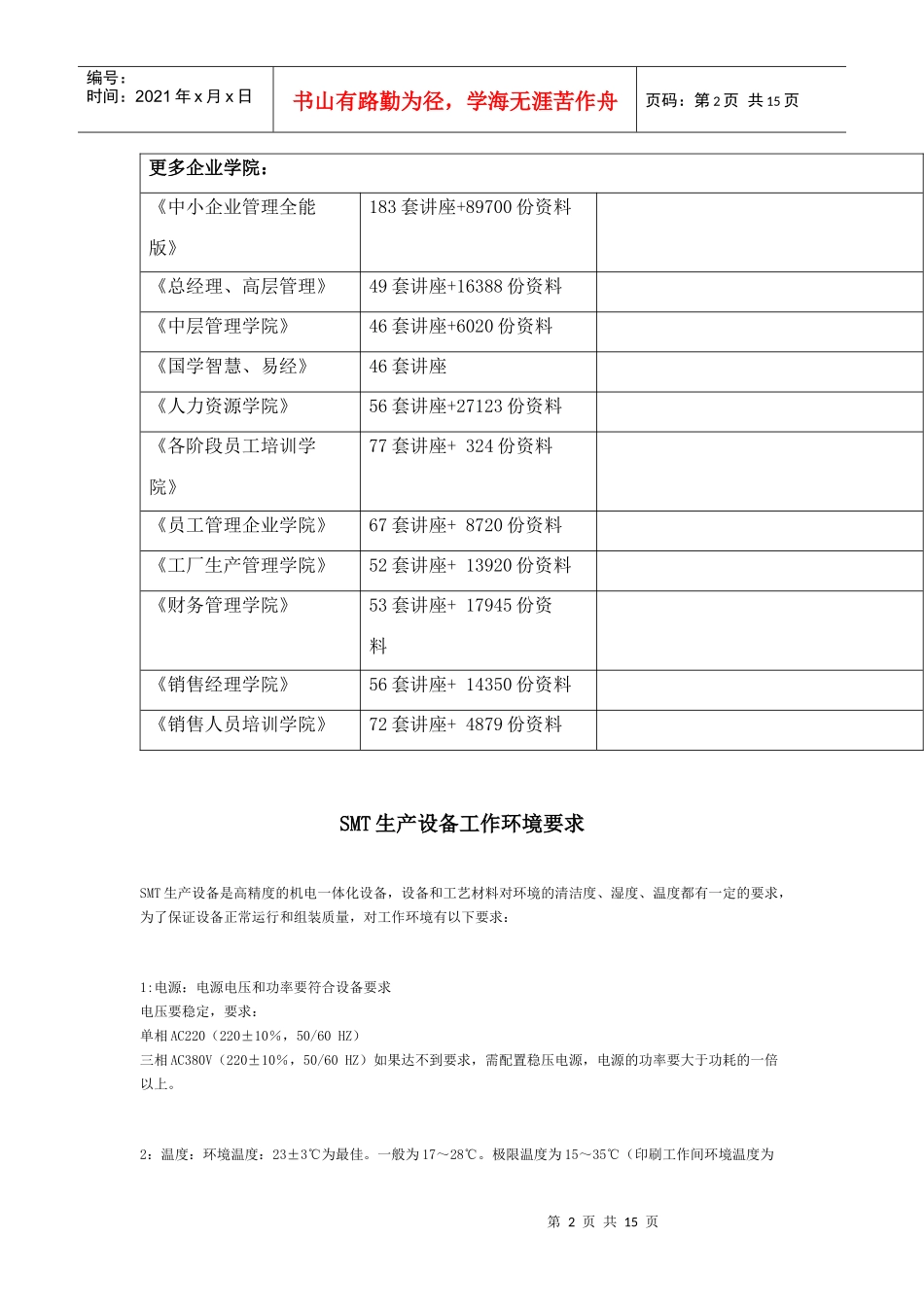

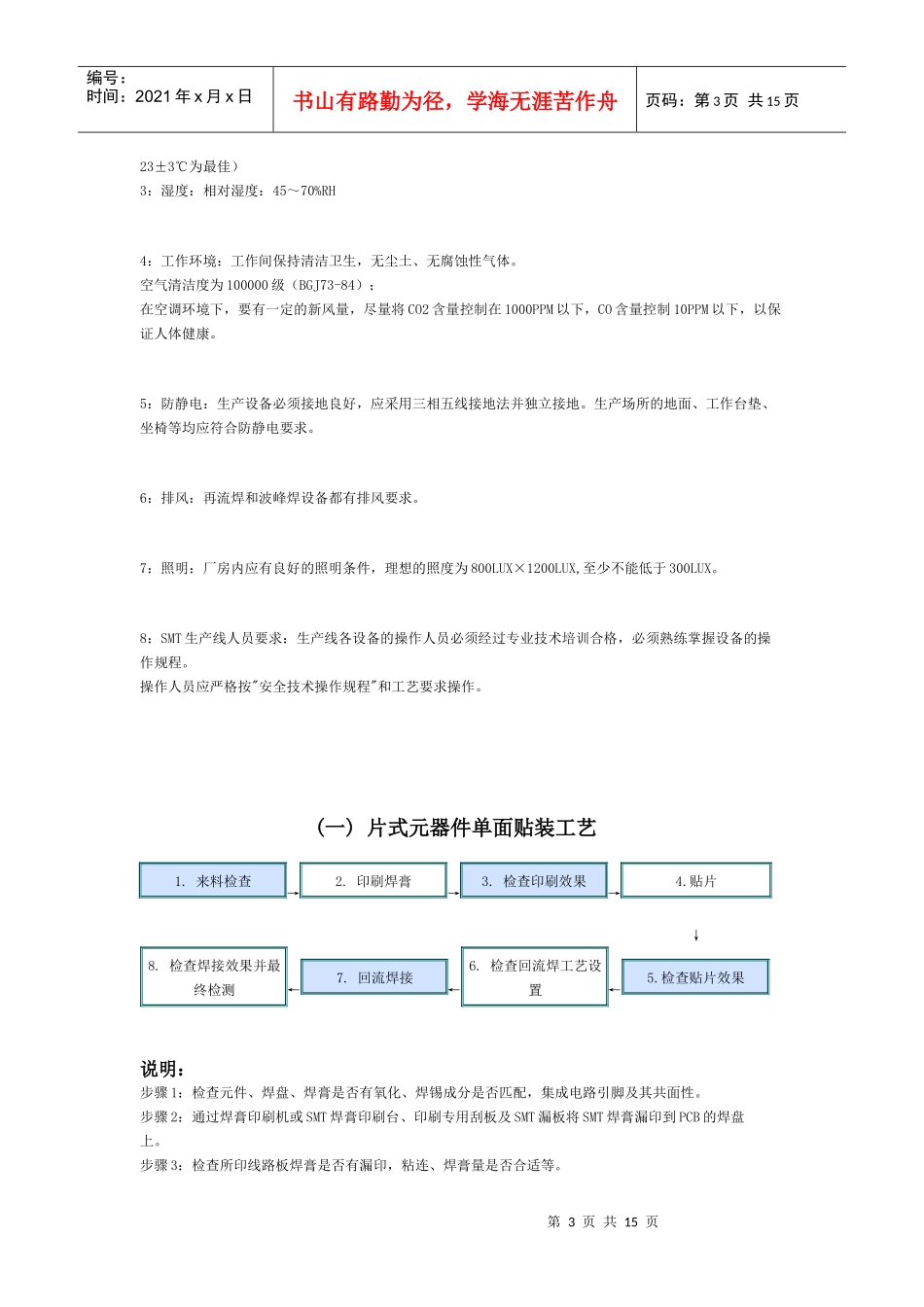

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料SMT生产设备工作环境要求SMT生产设备是高精度的机电一体化设备，设备和工艺材料对环境的清洁度、湿度、温度都有一定的要求，为了保证设备正常运行和组装质量，对工作环境有以下要求：1:电源：电源电压和功率要符合设备要求电压要稳定，要求：单相AC220（220±10％，50/60HZ）三相AC380V（220±10％，50/60HZ）如果达不到要求，需配置稳压电源，电源的功率要大于功耗的一倍以上。2：温度：环境温度：23±3℃为最佳。一般为17～28℃。极限温度为15～35℃（印刷工作间环境温度为第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页23±3℃为最佳）3：湿度：相对湿度：45～70%RH4：工作环境：工作间保持清洁卫生，无尘土、无腐蚀性气体。空气清洁度为100000级（BGJ73-84）；在空调环境下，要有一定的新风量，尽量将CO2含量控制在1000PPM以下，CO含量控制10PPM以下，以保证人体健康。5：防静电：生产设备必须接地良好，应采用三相五线接地法并独立接地。生产场所的地面、工作台垫、坐椅等均应符合防静电要求。6：排风：再流焊和波峰焊设备都有排风要求。7：照明：厂房内应有良好的照明条件，理想的照度为800LUX×1200LUX,至少不能低于300LUX。8：SMT生产线人员要求：生产线各设备的操作人员必须经过专业技术培训合格，必须熟练掌握设备的操作规程。操作人员应严格按"安全技术操作规程"和工艺要求操作。(一)片式元器件单面贴装工艺1.来料检查→2.印刷焊膏→3.检查印刷效果→4.贴片↓8.检查焊接效果并最终检测←7.回流焊接←6.检查回流焊工艺设置←5.检查贴片效果说明：步骤1：检查元件、焊盘、焊膏是否有氧化、焊锡成分是否匹配，集成电路引脚及其共面性。步骤2：通过焊膏印刷机或SMT焊膏印刷台、印刷专用刮板及SMT漏板将SMT焊膏漏印到PCB的焊盘上。步骤3：检查所印线路板焊膏是否有漏印，粘连、焊膏量是否合适等。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页步骤4：由贴片机或真空吸笔、镊子等完成贴装。步骤5：检查所贴元件是否放偏、放反或漏放，并修复，窄间距元件需用显微镜实体检查。步骤6：检查回流焊的工作条件，如电源电压、温度曲线设置等。步骤7：通过SMT回流焊设备进行回流焊接。步骤8：检查有无焊接缺陷，并修复。（二）片式元器件双面贴装工艺1.来料检查→2.丝印A面焊膏→3.检查印刷效果→4.贴装A面元件，检查贴片效果↓8.检查印刷效果←7.印刷B面焊膏←6.检查焊接效果←5.回流焊接↓9.贴装B面元件，检查贴片效果→10.回流焊接→11.修理检查→12.最终检测注意事项：1：A、B面的区分是线路板中元器件少而小的为A面，元器件多而大的为B面。2：如果两面都有大封装元器件的话，需要使用不同熔点的焊膏。即：A面用高温焊膏，B面用低温焊膏3：如果没有不同温度的焊膏，就...
