NTC电阻串联在交流电路中主要是起电流保险作用VIP免费

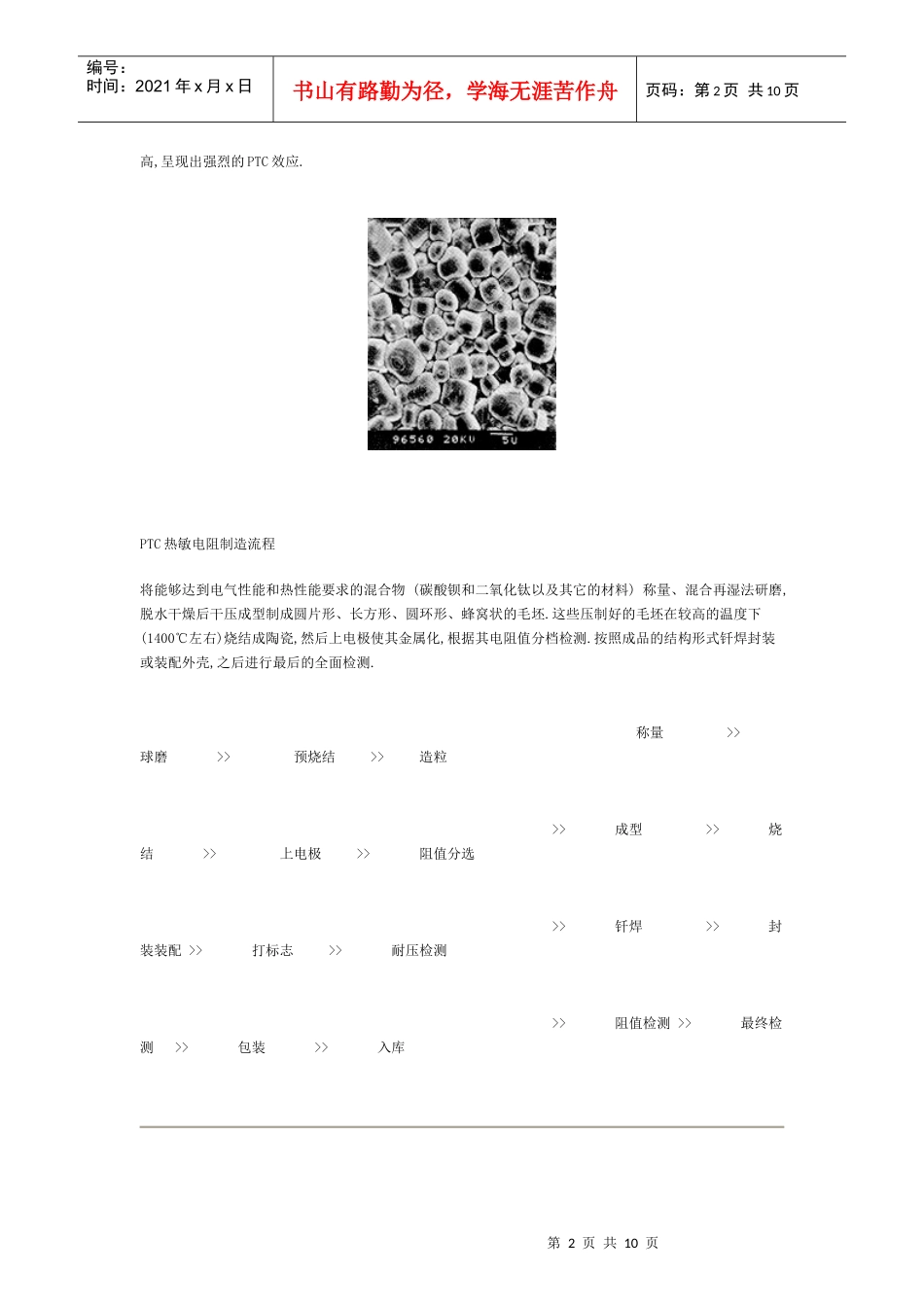

NTC电阻串联在交流电路中主要是起电流保险作用_第1页
1/10

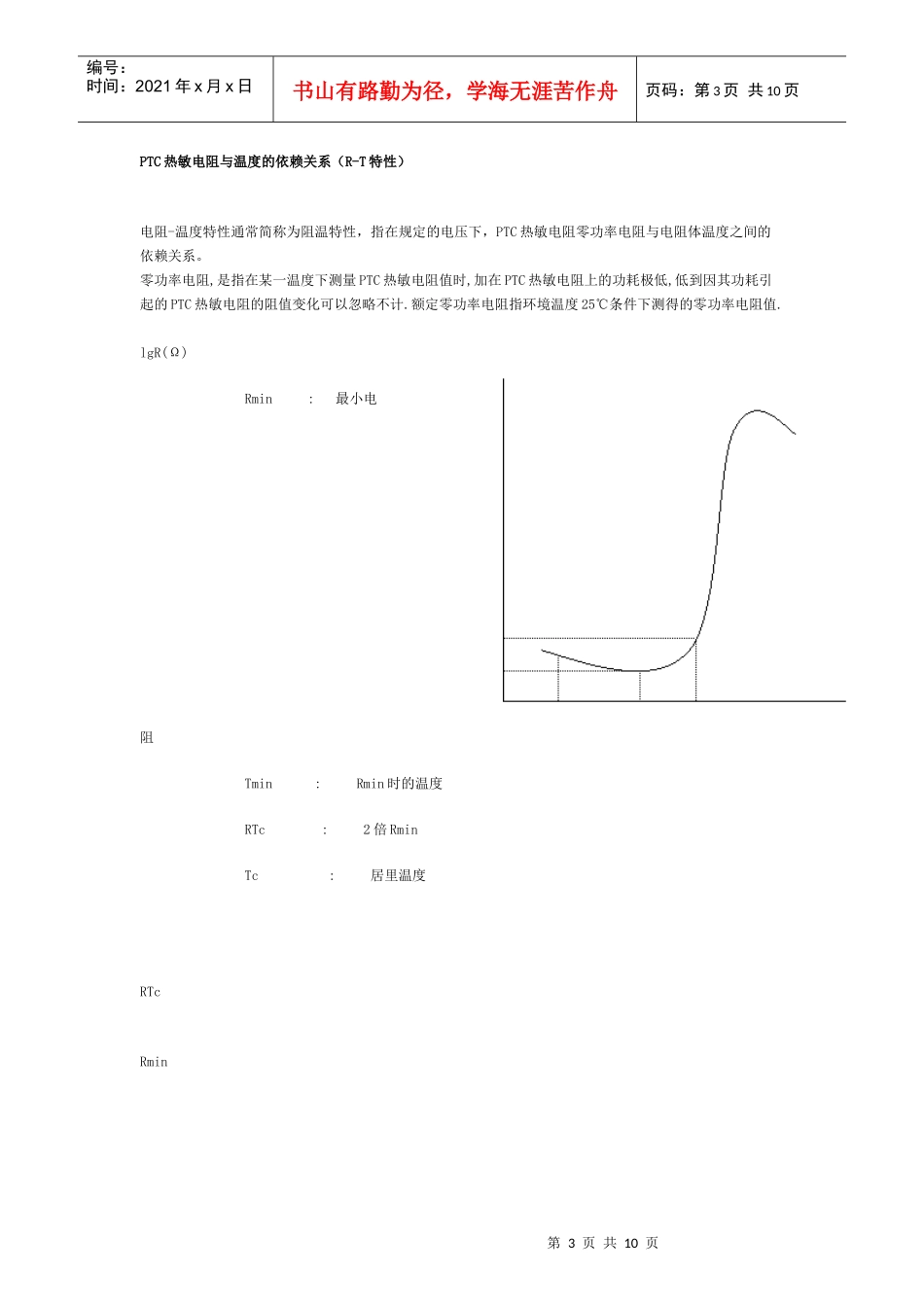

NTC电阻串联在交流电路中主要是起电流保险作用_第2页
2/10

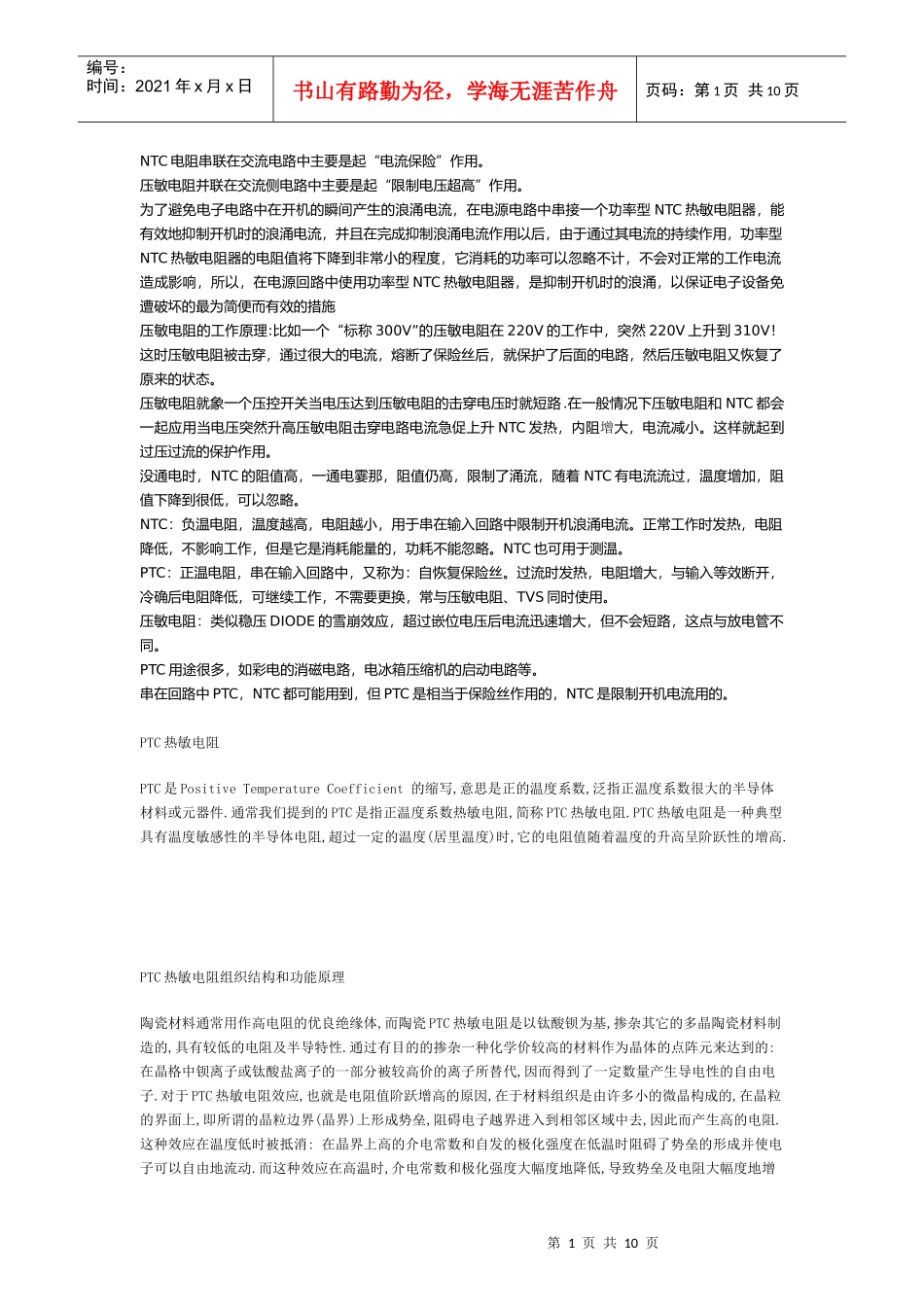

NTC电阻串联在交流电路中主要是起电流保险作用_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页NTC电阻串联在交流电路中主要是起“电流保险”作用。压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用。为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态。压敏电阻就象一个压控开关当电压达到压敏电阻的击穿电压时就短路.在一般情况下压敏电阻和NTC都会一起应用当电压突然升高压敏电阻击穿电路电流急促上升NTC发热,内阻增大,电流减小。这样就起到过压过流的保护作用。没通电时,NTC的阻值高,一通电霎那,阻值仍高,限制了涌流,随着NTC有电流流过,温度增加,阻值下降到很低,可以忽略。NTC:负温电阻,温度越高,电阻越小,用于串在输入回路中限制开机浪涌电流。正常工作时发热,电阻降低,不影响工作,但是它是消耗能量的,功耗不能忽略。NTC也可用于测温。PTC:正温电阻,串在输入回路中,又称为:自恢复保险丝。过流时发热,电阻增大,与输入等效断开,冷确后电阻降低,可继续工作,不需要更换,常与压敏电阻、TVS同时使用。压敏电阻:类似稳压DIODE的雪崩效应,超过嵌位电压后电流迅速增大,但不会短路,这点与放电管不同。PTC用途很多,如彩电的消磁电路,电冰箱压缩机的启动电路等。串在回路中PTC,NTC都可能用到,但PTC是相当于保险丝作用的,NTC是限制开机电流用的。PTC热敏电阻PTC是PositiveTemperatureCoefficient的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻组织结构和功能原理陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性.通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子.对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动.而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页高,呈现出强烈的PTC效应.PTC热敏电阻制造流程将能够达到电气性能和热性能要求的混合物(碳酸钡和二氧化钛以及其它的材料)称量、混合再湿法研磨,脱水干燥后干压成型制成圆片形、长方形、圆环形、蜂窝状的毛坯.这些压制好的毛坯在较高的温度下(1400℃左右)烧结成陶瓷,然后上电极使其金属化,根据其电阻值分档检测.按照成品的结构形式钎焊封装或装配外壳,之后进行最后的全面检测.称量>>球磨>>预烧结>>造粒>>成型>>烧结>>上电极>>阻值分选>>钎焊>>封装装配>>打标志>>耐压检测>>阻值检测>>最终检测>>包装>>入库第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页PTC热敏电阻与温度的依赖关系(R-T特性)电阻-温度特性通常简称为阻温特性,指在规定的电压下,PTC热敏电阻零功率...
