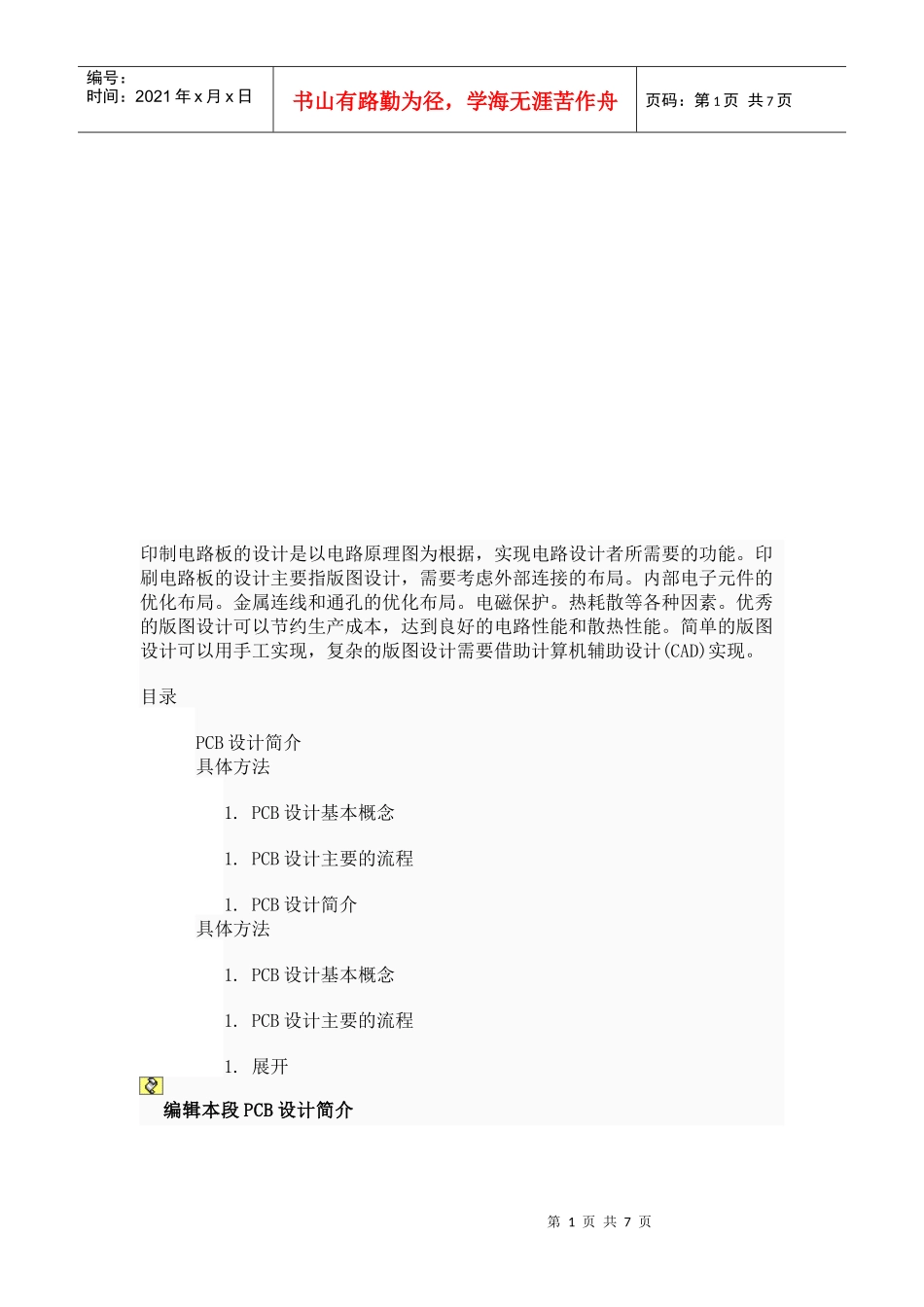

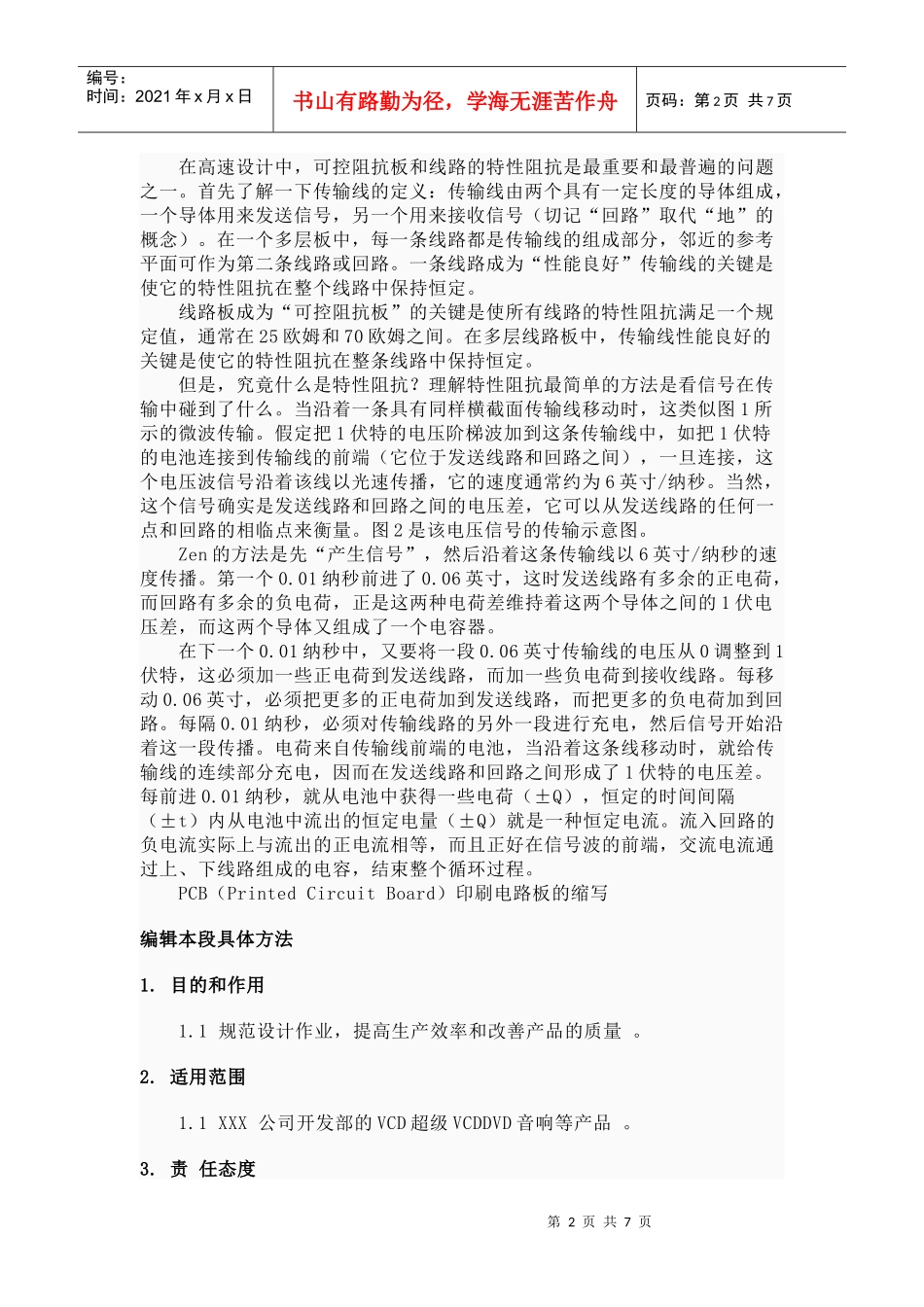

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局。内部电子元件的优化布局。金属连线和通孔的优化布局。电磁保护。热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计(CAD)实现。目录PCB设计简介具体方法1.PCB设计基本概念1.PCB设计主要的流程1.PCB设计简介具体方法1.PCB设计基本概念1.PCB设计主要的流程1.展开编辑本段PCB设计简介第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页在高速设计中，可控阻抗板和线路的特性阻抗是最重要和最普遍的问题之一。首先了解一下传输线的定义：传输线由两个具有一定长度的导体组成，一个导体用来发送信号，另一个用来接收信号（切记“回路”取代“地”的概念）。在一个多层板中，每一条线路都是传输线的组成部分，邻近的参考平面可作为第二条线路或回路。一条线路成为“性能良好”传输线的关键是使它的特性阻抗在整个线路中保持恒定。线路板成为“可控阻抗板”的关键是使所有线路的特性阻抗满足一个规定值，通常在25欧姆和70欧姆之间。在多层线路板中，传输线性能良好的关键是使它的特性阻抗在整条线路中保持恒定。但是，究竟什么是特性阻抗？理解特性阻抗最简单的方法是看信号在传输中碰到了什么。当沿着一条具有同样横截面传输线移动时，这类似图1所示的微波传输。假定把1伏特的电压阶梯波加到这条传输线中，如把1伏特的电池连接到传输线的前端（它位于发送线路和回路之间），一旦连接，这个电压波信号沿着该线以光速传播，它的速度通常约为6英寸/纳秒。当然，这个信号确实是发送线路和回路之间的电压差，它可以从发送线路的任何一点和回路的相临点来衡量。图2是该电压信号的传输示意图。Zen的方法是先“产生信号”，然后沿着这条传输线以6英寸/纳秒的速度传播。第一个0.01纳秒前进了0.06英寸，这时发送线路有多余的正电荷，而回路有多余的负电荷，正是这两种电荷差维持着这两个导体之间的1伏电压差，而这两个导体又组成了一个电容器。在下一个0.01纳秒中，又要将一段0.06英寸传输线的电压从0调整到1伏特，这必须加一些正电荷到发送线路，而加一些负电荷到接收线路。每移动0.06英寸，必须把更多的正电荷加到发送线路，而把更多的负电荷加到回路。每隔0.01纳秒，必须对传输线路的另外一段进行充电，然后信号开始沿着这一段传播。电荷来自传输线前端的电池，当沿着这条线移动时，就给传输线的连续部分充电，因而在发送线路和回路之间形成了1伏特的电压差。每前进0.01纳秒，就从电池中获得一些电荷（±Q），恒定的时间间隔（±t）内从电池中流出的恒定电量（±Q）就是一种恒定电流。流入回路的负电流实际上与流出的正电流相等，而且正好在信号波的前端，交流电流通过上、下线路组成的电容，结束整个循环过程。PCB（PrintedCircuitBoard）印刷电路板的缩写编辑本段具体方法1.目的和作用1.1规范设计作业，提高生产效率和改善产品的质量。2.适用范围1.1XXX公司开发部的VCD超级VCDDVD音响等产品。3.责任态度第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3.1XXX开发部的所有电子工程师、技术员及电脑绘图员等。4.资历和培训4.1有电子技术基础;4.2有电脑基本操作常识;4.3熟悉利用电脑PCB绘图软件.5.工作指导(有长度单位为MM)5.1铜箔最小线宽:面板0.3MM,面板0.2MM边缘铜箔最小要1.0MM5.2铜箔最小间隙:面板:0.3MM,面板:0.2MM.5.3铜箔与板边最小距离为0.55MM,元件与板边最小距离为5.0MM,盘与板边最小距离为4.0MM5.4一般通孔安装元件的焊盘的大小(径)孔径的两倍,双面板最小1..5MM,单面板最小为2.0MM,议（2.5MM)如果不能用圆形焊盘,用腰圆形焊盘,小如下图所示（如有标准元件库，则以标准元件库为准）焊盘长边、短边与孔的关系为：5.5电解电容不可触及发热元件,大功率电阻,敏电阻,压器,热...
