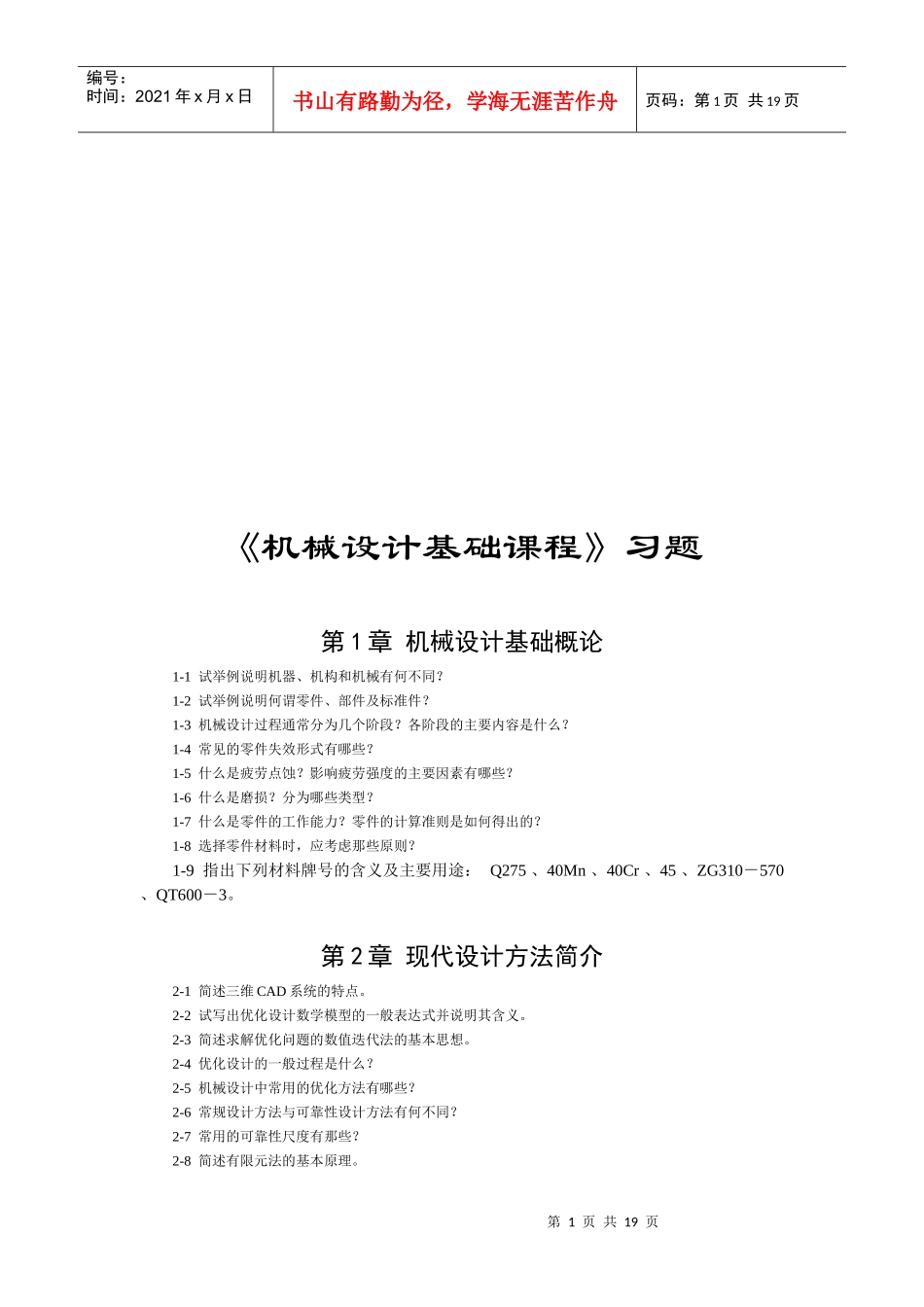

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页《机械设计基础课程》习题第1章机械设计基础概论1-1试举例说明机器、机构和机械有何不同？1-2试举例说明何谓零件、部件及标准件？1-3机械设计过程通常分为几个阶段？各阶段的主要内容是什么？1-4常见的零件失效形式有哪些？1-5什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？1-6什么是磨损？分为哪些类型？1-7什么是零件的工作能力？零件的计算准则是如何得出的？1-8选择零件材料时，应考虑那些原则？1-9指出下列材料牌号的含义及主要用途：Q275、40Mn、40Cr、45、ZG310－570、QT600－3。第2章现代设计方法简介2-1简述三维CAD系统的特点。2-2试写出优化设计数学模型的一般表达式并说明其含义。2-3简述求解优化问题的数值迭代法的基本思想。2-4优化设计的一般过程是什么？2-5机械设计中常用的优化方法有哪些？2-6常规设计方法与可靠性设计方法有何不同？2-7常用的可靠性尺度有那些？2-8简述有限元法的基本原理。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2-9机械创新设计的特点是什么？2-10简述机械创新设计与常规设计的关系。第3章平面机构的组成和运动简图3-1举实例说明零件与构件之间的区别和联系。3-2平面机构具有确定运动的条件是什么?3-3运动副分为哪几类？它在机构中起何作用？3-4计算自由度时需注意那些事项？3-5机构运动简图有何用途？怎样绘制机构运动简图？3-6绘制图示提升式水泵机构的运动简图，并计算机构的自由度。3-7试绘制图示缝纫机引线机构的运动简图，并计算机构的自由度。3-8试绘制图示冲床刀架机构的运动简图，并计算机构的自由度。3-9试判断图a、b、c所示各构件系统是否为机构。若是，判定它们的运动是否确定（图中标有箭头的构件为原动件）。3-10计算图a、b、c、d、e、f所示各机构的自由度，如有复合铰链、局部自由度、或虚约束请指出。并判定它们的运动是否确定（图中标有箭头的构件为原动件）。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页第4章平面连杆机构4-1四杆机构的急回特性是何含义？什么条件下机构才具有急回特性？第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页4-2什么是四杆机构的死点？试举出几个利用和克服死点的实例。4-3试述压力角的概念，并分析它对机构的工作性能有什么影响？4-4举例说明铰链四杆机构的三种演化方法。4-5如图所示，已知AD=250mm；BC=265mm；CD=110mm；AB=60mm，且是主动件。试确定：⑴该铰链四杆机构的类型；⑵该机构的行程速比系数K。4-6分析图示偏置曲柄滑块机构有曲柄的条件。当取滑块为主动件时，试确定机构的死点位置。4-7如图所示，已知铰链四杆机构各杆长度，试问：⑴是铰链四杆机构中的哪种基本机构；⑵若AB是原动件，在图中画出此机构最小传动角出现的位置；⑶若以AB为原动件，该机构有无急回特性，为什么？4-8试设计一脚踏轧棉机的曲柄摇杆机构。如图所示，要求踏板机构CD在水平位置上下各摆10°，且CD的长度500mm，AD的长度是1000mm。试用图解法求曲柄AB和连杆BC的长度？第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页4-9试用图解法设计一自动上料机所用的偏置曲柄滑块机构，如图所示。要求曲柄主动时，行程速比系数K=1.4，被推运的工件的长度l=40mm，初选偏距e=20mm，工作行程最大压力角为αmax=45°。滑块的行程H应比工件的长度略大些，以保证料斗上的工件能顺利下落。4-10试用图解法设计一摆动导杆机构，已知机架长度为50mm，行程速比系数K=2，求曲柄的长度。4-11试用图解法设计曲柄摇杆机构ABCD。已知摇杆CD长度是75mm，行程速比系数K=1.5，机架AD长度为100mm。摇杆的一个极限位置与机架间的夹角∠CDA=45°。4-12已知某操纵装置采用图示铰链四杆机构，要求两连架杆的对应位置为φ1=45°，ψ1=50°；φ2=80°，ψ2=70°；φ3=120°，ψ3=110°。试用解析法确定各杆的长度。第5章凸轮机构5-1凸轮机构...
