上海仪表厂美能达项目仓储中心扩建工程施工组织设计VIP免费

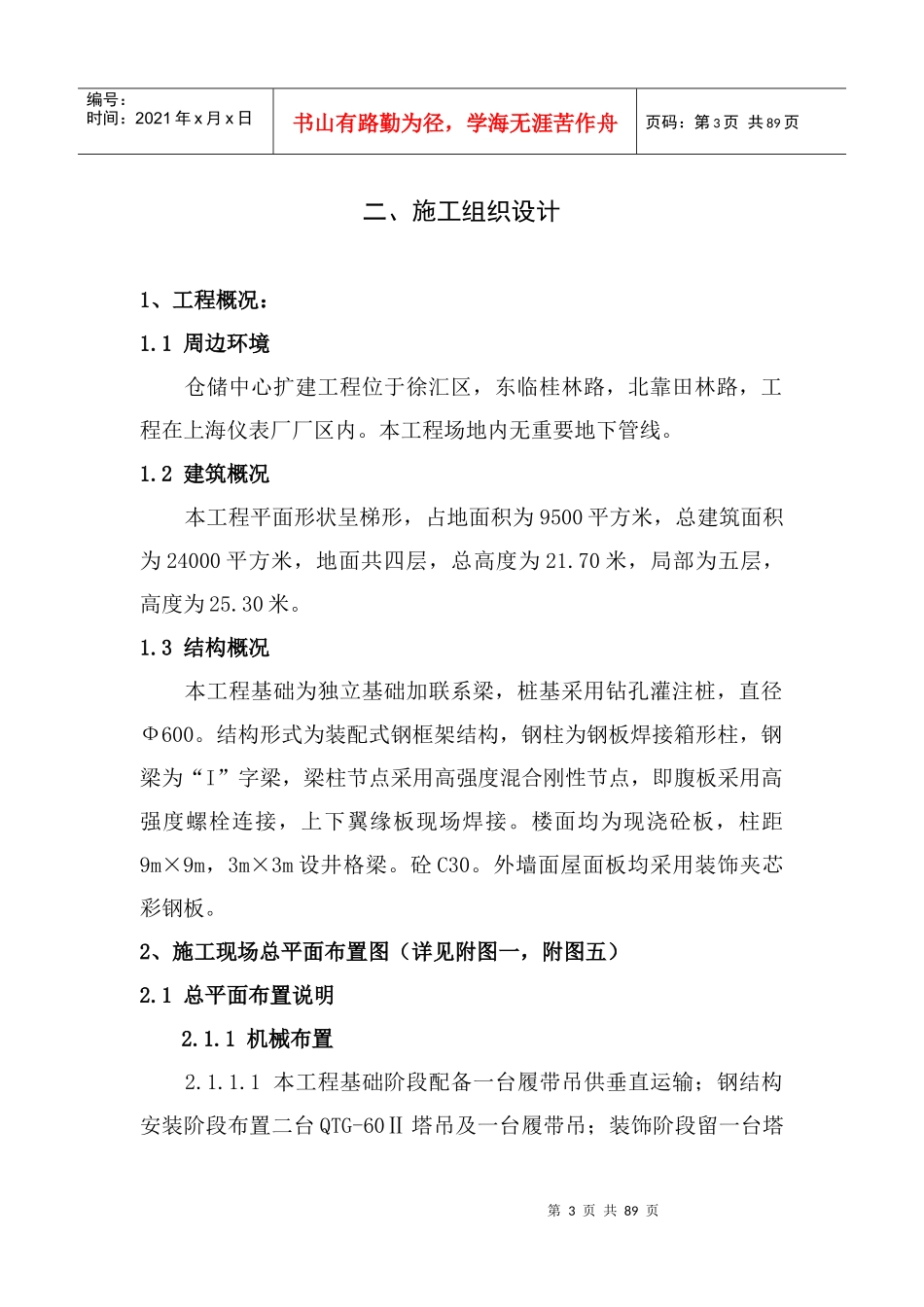

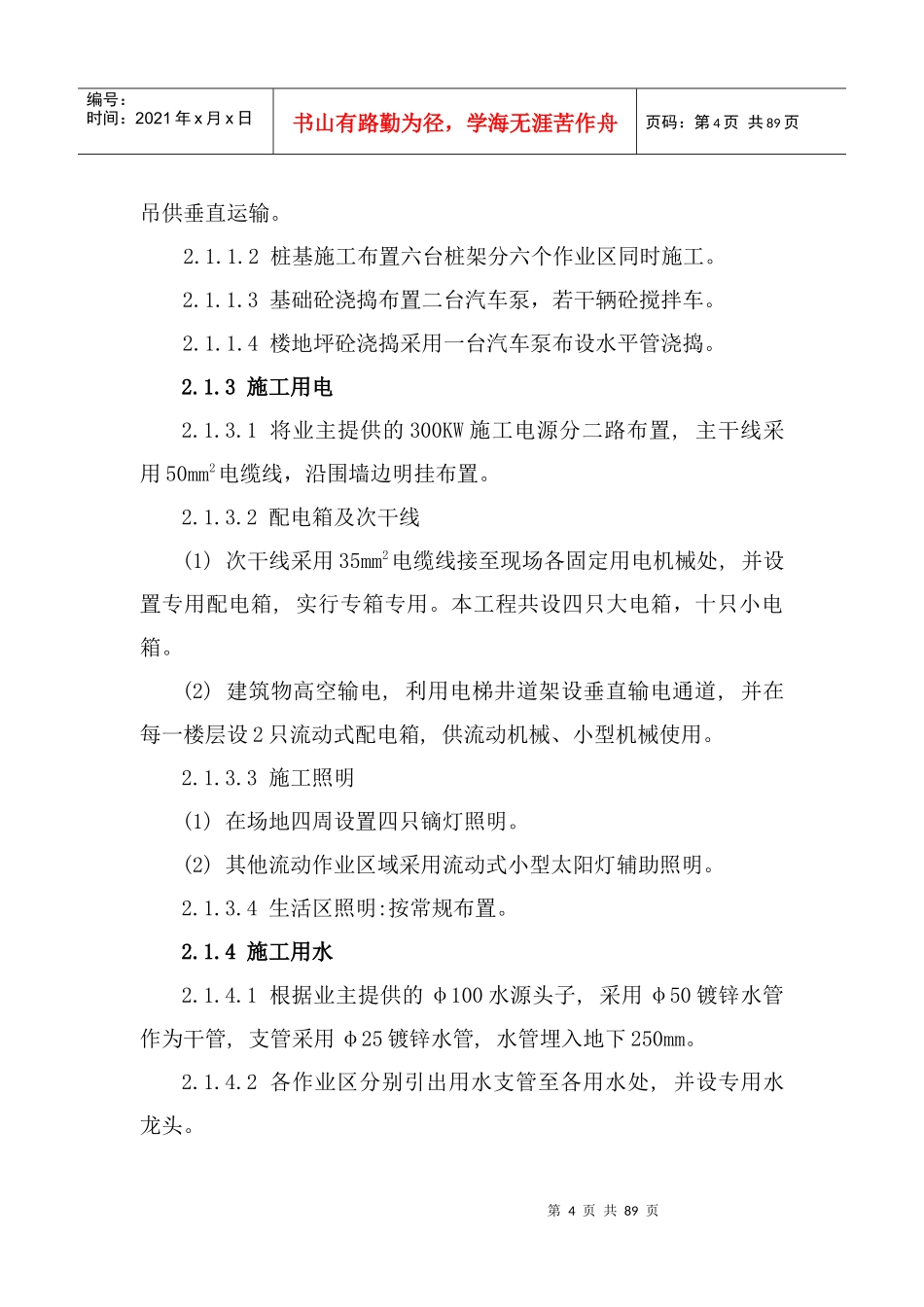

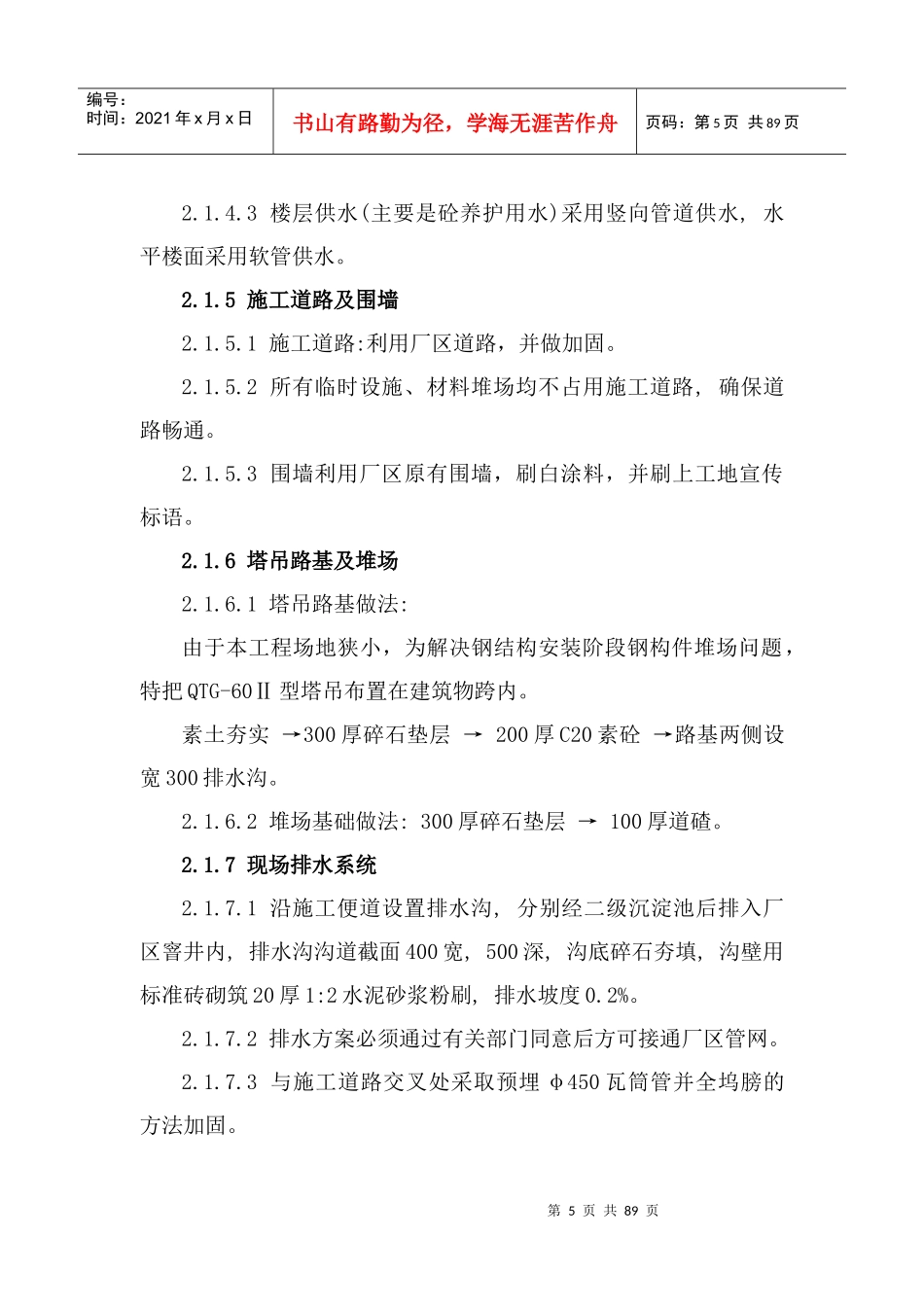

第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页二、施工组织设计1、工程概况：1.1周边环境仓储中心扩建工程位于徐汇区，东临桂林路，北靠田林路，工程在上海仪表厂厂区内。本工程场地内无重要地下管线。1.2建筑概况本工程平面形状呈梯形，占地面积为9500平方米，总建筑面积为24000平方米，地面共四层，总高度为21.70米，局部为五层，高度为25.30米。1.3结构概况本工程基础为独立基础加联系梁，桩基采用钻孔灌注桩，直径Ф600。结构形式为装配式钢框架结构，钢柱为钢板焊接箱形柱，钢梁为“I”字梁，梁柱节点采用高强度混合刚性节点，即腹板采用高强度螺栓连接，上下翼缘板现场焊接。楼面均为现浇砼板，柱距9m×9m，3m×3m设井格梁。砼C30。外墙面屋面板均采用装饰夹芯彩钢板。2、施工现场总平面布置图（详见附图一，附图五）2.1总平面布置说明2.1.1机械布置2.1.1.1本工程基础阶段配备一台履带吊供垂直运输；钢结构安装阶段布置二台QTG-60Ⅱ塔吊及一台履带吊；装饰阶段留一台塔第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页吊供垂直运输。2.1.1.2桩基施工布置六台桩架分六个作业区同时施工。2.1.1.3基础砼浇捣布置二台汽车泵，若干辆砼搅拌车。2.1.1.4楼地坪砼浇捣采用一台汽车泵布设水平管浇捣。2.1.3施工用电2.1.3.1将业主提供的300KW施工电源分二路布置,主干线采用50mm2电缆线，沿围墙边明挂布置。2.1.3.2配电箱及次干线(1)次干线采用35mm2电缆线接至现场各固定用电机械处,并设置专用配电箱,实行专箱专用。本工程共设四只大电箱，十只小电箱。(2)建筑物高空输电,利用电梯井道架设垂直输电通道,并在每一楼层设2只流动式配电箱,供流动机械、小型机械使用。2.1.3.3施工照明(1)在场地四周设置四只镝灯照明。(2)其他流动作业区域采用流动式小型太阳灯辅助照明。2.1.3.4生活区照明:按常规布置。2.1.4施工用水2.1.4.1根据业主提供的φ100水源头子,采用φ50镀锌水管作为干管,支管采用φ25镀锌水管,水管埋入地下250mm。2.1.4.2各作业区分别引出用水支管至各用水处,并设专用水龙头。第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页2.1.4.3楼层供水(主要是砼养护用水)采用竖向管道供水,水平楼面采用软管供水。2.1.5施工道路及围墙2.1.5.1施工道路:利用厂区道路，并做加固。2.1.5.2所有临时设施、材料堆场均不占用施工道路,确保道路畅通。2.1.5.3围墙利用厂区原有围墙，刷白涂料，并刷上工地宣传标语。2.1.6塔吊路基及堆场2.1.6.1塔吊路基做法:由于本工程场地狭小，为解决钢结构安装阶段钢构件堆场问题，特把QTG-60Ⅱ型塔吊布置在建筑物跨内。素土夯实→300厚碎石垫层→200厚C20素砼→路基两侧设宽300排水沟。2.1.6.2堆场基础做法:300厚碎石垫层→100厚道碴。2.1.7现场排水系统2.1.7.1沿施工便道设置排水沟,分别经二级沉淀池后排入厂区窨井内,排水沟沟道截面400宽,500深,沟底碎石夯填,沟壁用标准砖砌筑20厚1:2水泥砂浆粉刷,排水坡度0.2%。2.1.7.2排水方案必须通过有关部门同意后方可接通厂区管网。2.1.7.3与施工道路交叉处采取预埋φ450瓦筒管并全坞膀的方法加固。第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页2.1.7.4排水系统的日常维护措施:(1)成立排水系统的日常维护小组,确保排水畅通,场内无积水。(2)派专人定期检查和清除排水沟以及沉淀池中积存物,确保排水沟畅通。(3)做好沟壁的防护工作,如有损坏及时修补。(4)雨季、汛期应重点检查,成立防汛、抗台工作小组,做到人员到位,职责分明,措施得力。(5)雨季、汛期另增潜水泵、水带排水,提高排水质量、流速,确保排水畅通、迅速。(6)配备足够的防雨、防汛物质(如草包、彩带布、塑料薄膜等)。第7页共89页第6页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共89页2.1.8施工大临设施一览表序号设施名称面积(m2)结构型式备注1办公室80活动房地坪塑料地毯,墙面墙纸2业主20活动房地坪塑料地毯,墙面墙纸3监理20活动房地坪...
