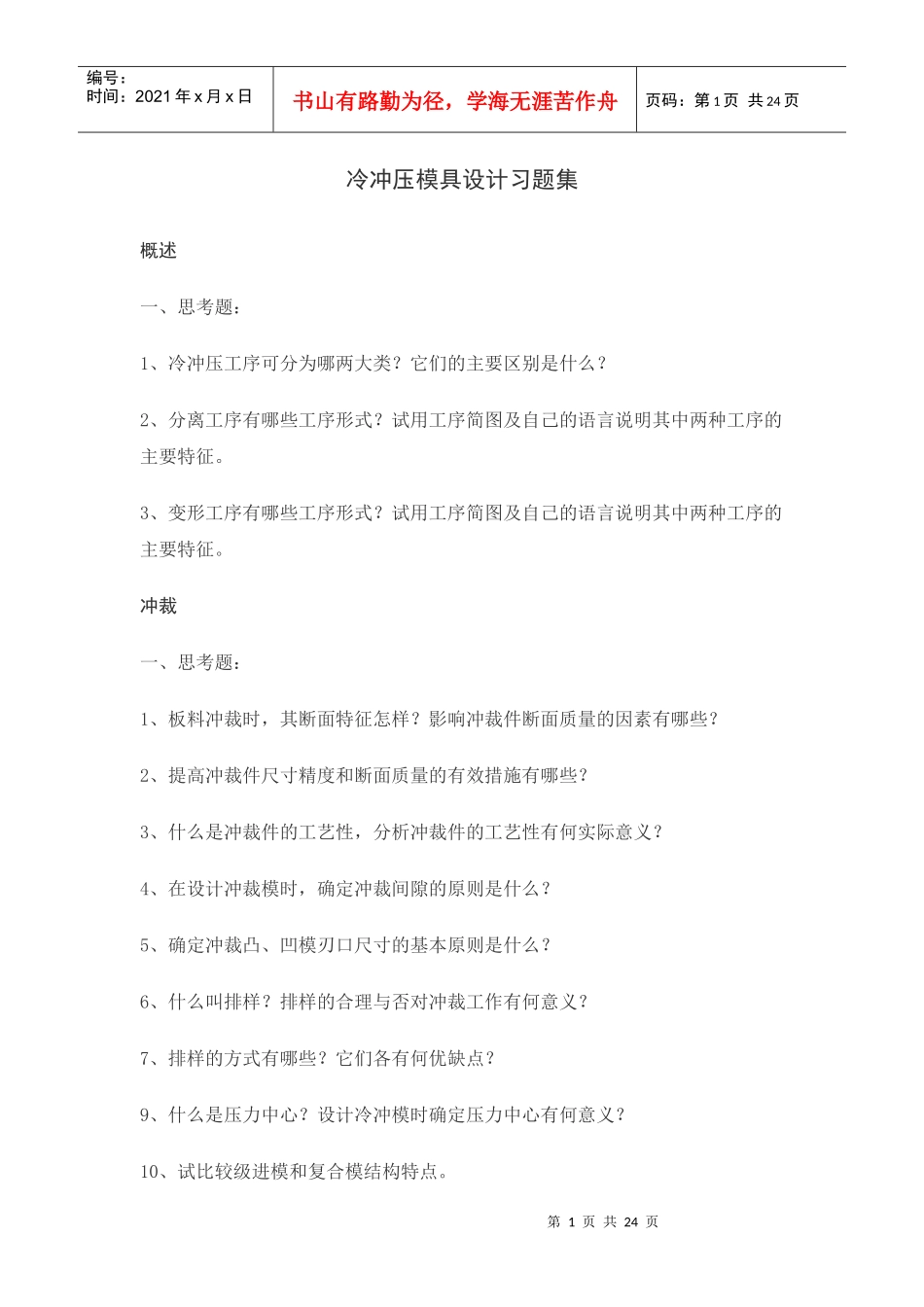

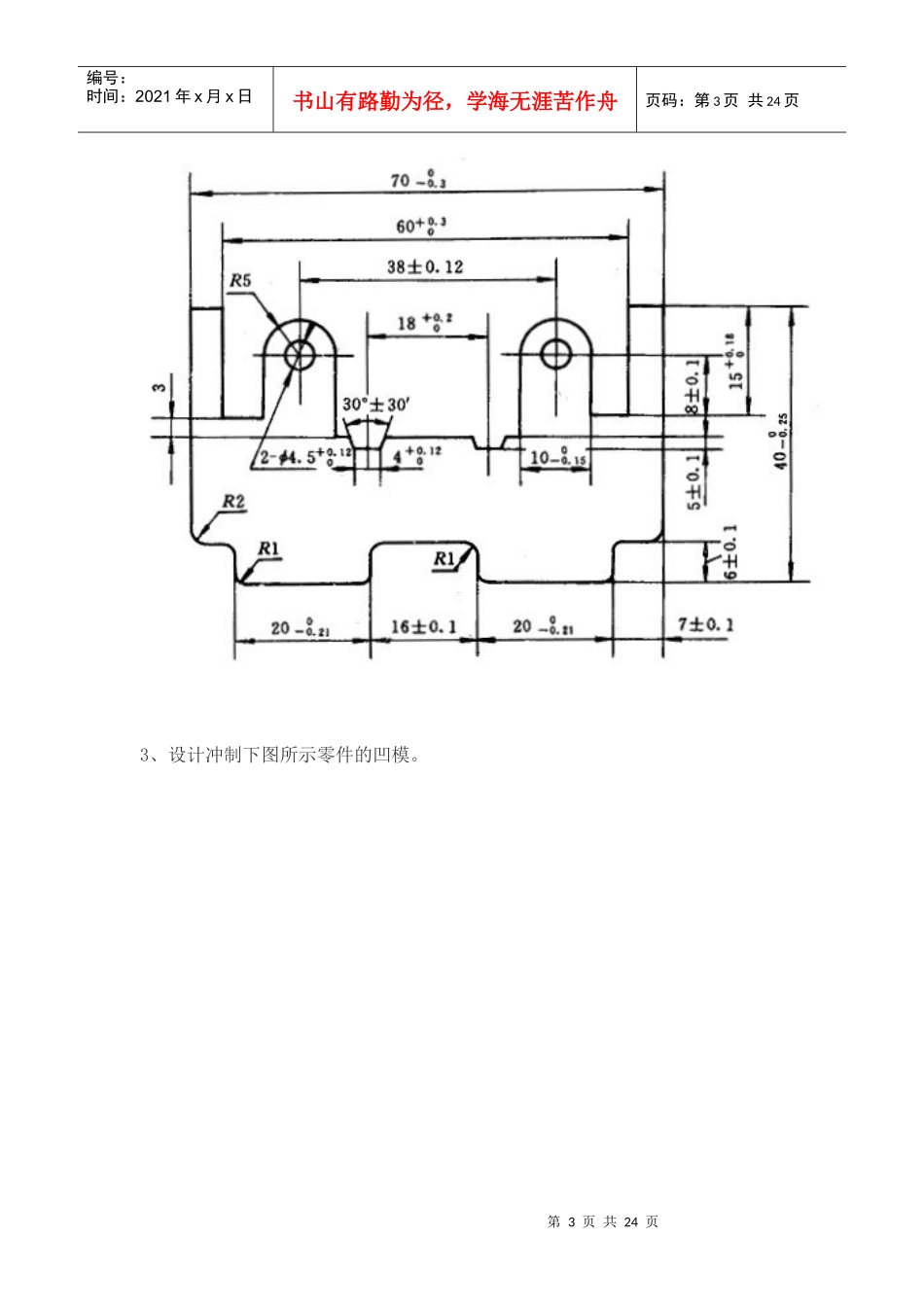

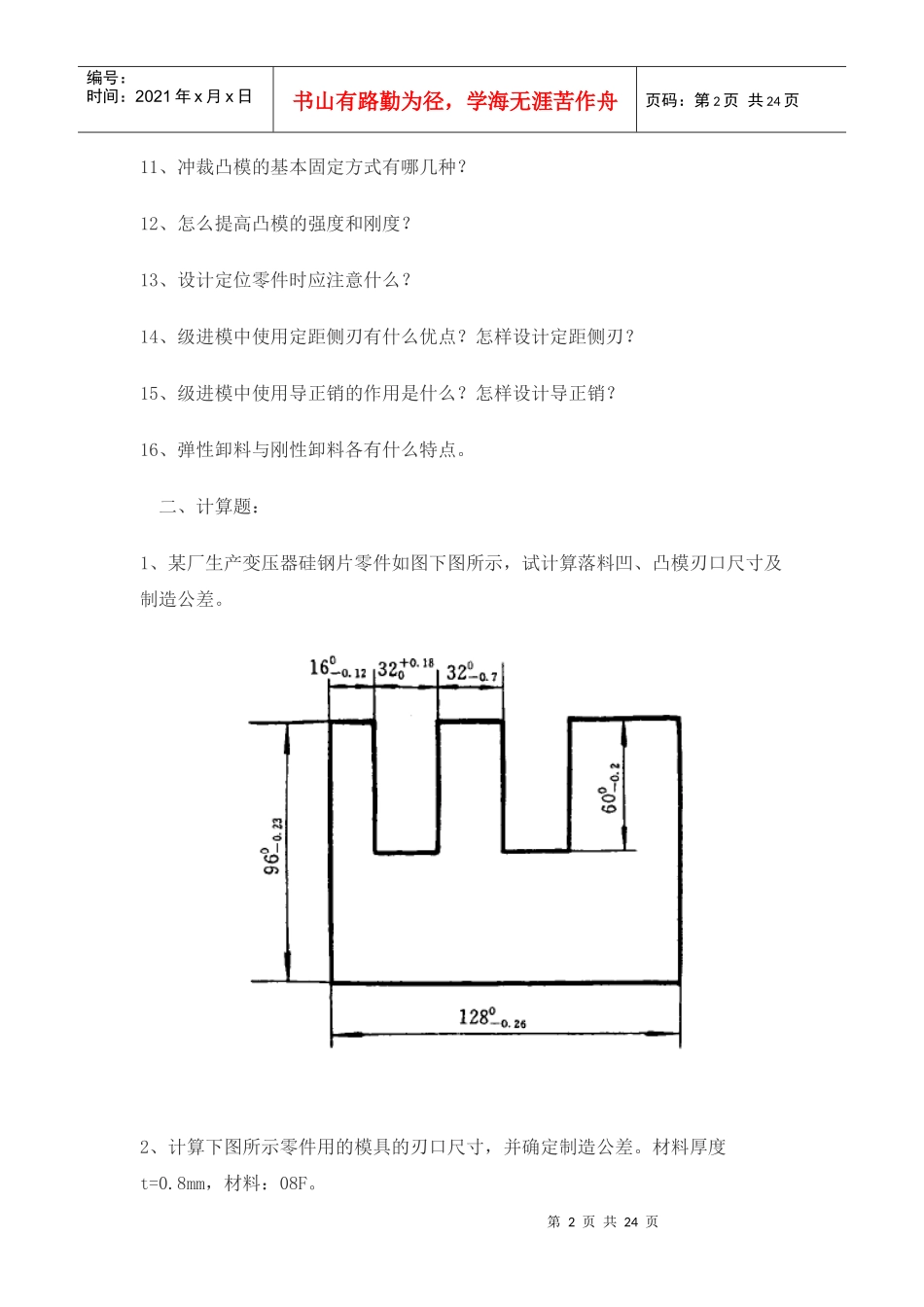

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页冷冲压模具设计习题集概述一、思考题：1、冷冲压工序可分为哪两大类？它们的主要区别是什么？2、分离工序有哪些工序形式？试用工序简图及自己的语言说明其中两种工序的主要特征。3、变形工序有哪些工序形式？试用工序简图及自己的语言说明其中两种工序的主要特征。冲裁一、思考题：1、板料冲裁时，其断面特征怎样？影响冲裁件断面质量的因素有哪些？2、提高冲裁件尺寸精度和断面质量的有效措施有哪些？3、什么是冲裁件的工艺性，分析冲裁件的工艺性有何实际意义？4、在设计冲裁模时，确定冲裁间隙的原则是什么？5、确定冲裁凸、凹模刃口尺寸的基本原则是什么？6、什么叫排样？排样的合理与否对冲裁工作有何意义？7、排样的方式有哪些？它们各有何优缺点？9、什么是压力中心？设计冷冲模时确定压力中心有何意义？10、试比较级进模和复合模结构特点。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页11、冲裁凸模的基本固定方式有哪几种？12、怎么提高凸模的强度和刚度？13、设计定位零件时应注意什么？14、级进模中使用定距侧刃有什么优点？怎样设计定距侧刃？15、级进模中使用导正销的作用是什么？怎样设计导正销？16、弹性卸料与刚性卸料各有什么特点。二、计算题：1、某厂生产变压器硅钢片零件如图下图所示，试计算落料凹、凸模刃口尺寸及制造公差。2、计算下图所示零件用的模具的刃口尺寸，并确定制造公差。材料厚度t=0.8mm，材料：08F。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页3、设计冲制下图所示零件的凹模。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页4、计算冲裁下图所示零件的凸、凹模刃口尺寸及公差。5、试确定下图所示零件的合理排样方法，并计算其条料宽度和材料利用率。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页6、试根据下图所示的凹模简图画出冲裁件形状及冲裁时的排样图。7、试根据下图所示的凹模简图画出冲裁件形状及冲裁时的排样图。第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页8、如下图所示零件，材料为40钢，板厚为6mm，请确定落料凹、凸模尺寸及制造公差。第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页9、如下图所示零件，材料为10钢，料厚2mm，采用配作法加工，求凸、凹模刃口尺寸及公差。第8页共24页第7页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共24页10、请计算下图所示零件落料冲孔复合模的冲裁力、推件力、卸料力，确定压力机吨位。第9页共24页第8页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共24页11、求下图所示零件采用落料冲孔复合模时的压力中心，并决定凸凹模刃口尺寸和制造公差。第10页共24页第9页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共24页12、求下图所示多孔冲模的压力中心。材料为Q275，板料厚度为2mm。弯曲一、思考题：第11页共24页第10页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共24页1、板料的弯曲变形过程大致可分为哪几个阶段？各阶段的应力与应变状态如何？2、宽板弯曲件与窄板弯曲件为什么得到的模截面形状不同？3、板料的弯曲变形有哪些特点？4、什么是最小弯曲半径？影响最小弯曲半径的因素有哪些？5、影响弯曲回弹的因素是什么？减小弯曲回弹的措施有哪些？6、确定弯曲回弹值大小的方法有哪几种？7、弯曲件工序安排的一般原则是什么？8、弯曲模结构设计时应注意些什么？二、计算题：1、试分析下图所示两个零件的弯曲工艺性，对弯曲工艺性不好之处，请提出工艺性解决措施。材料为20钢板，未注弯曲内圆角半径为2mm。2、求下图所示两个弯曲件的展开长度。第12页共24...
