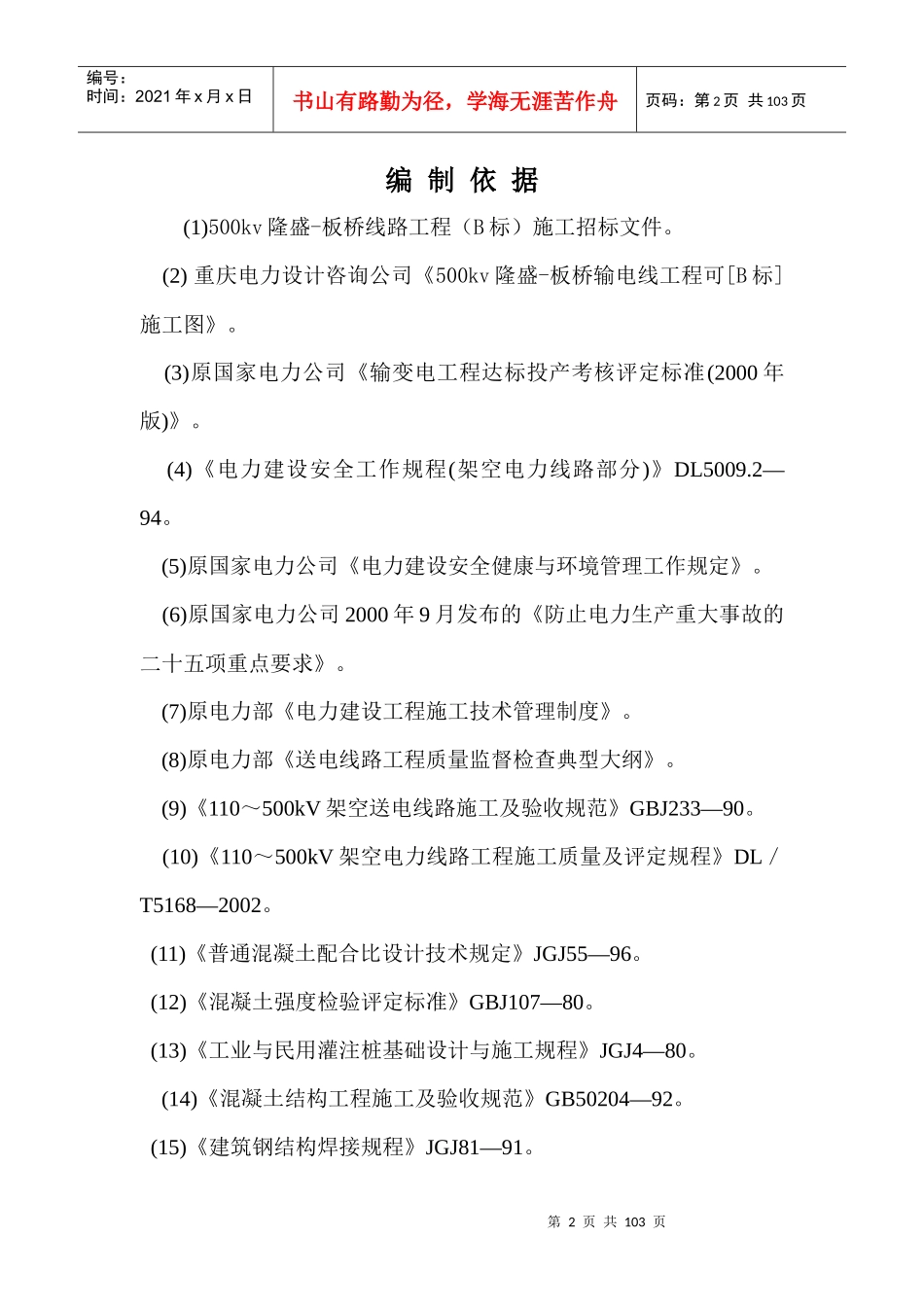

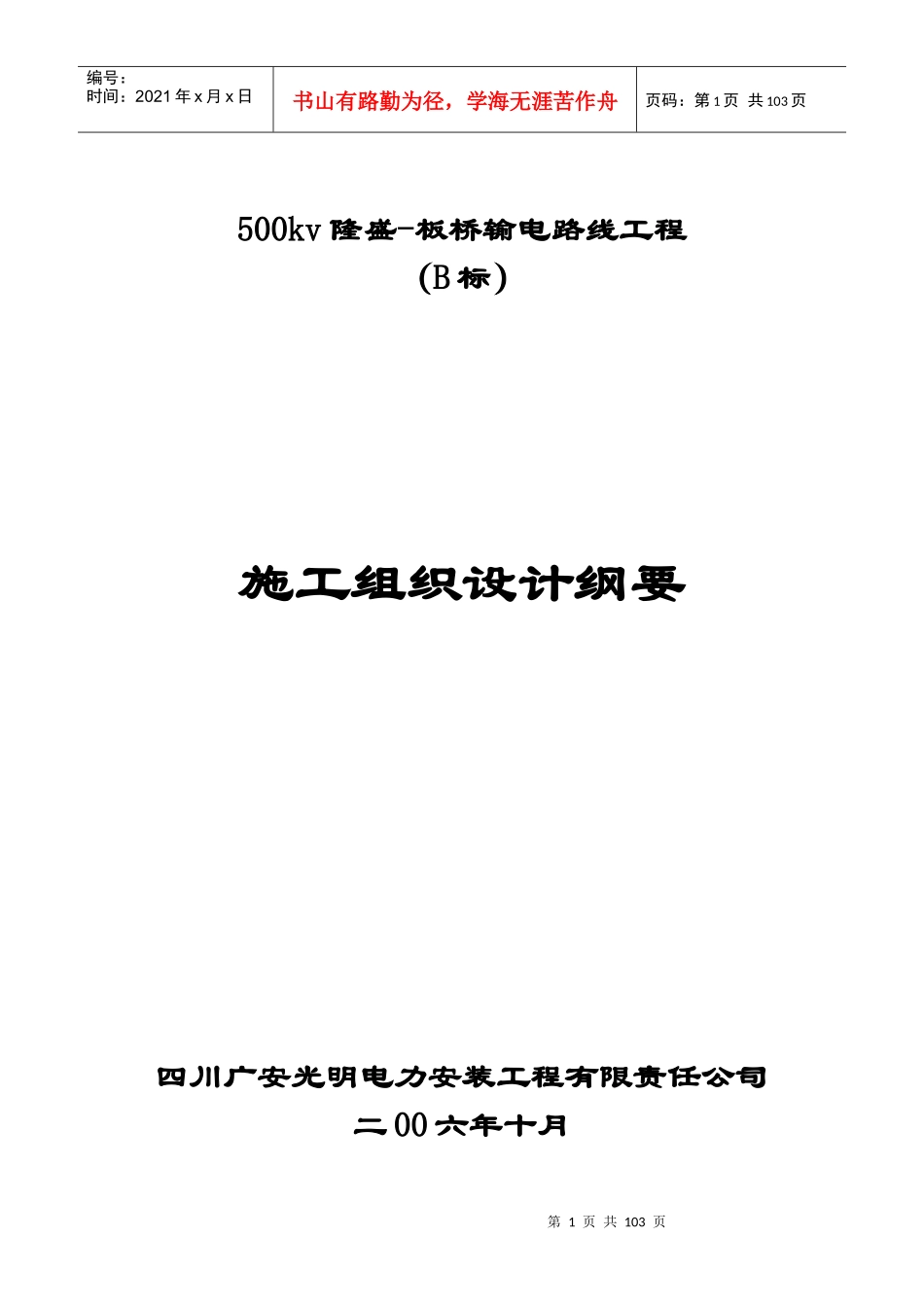

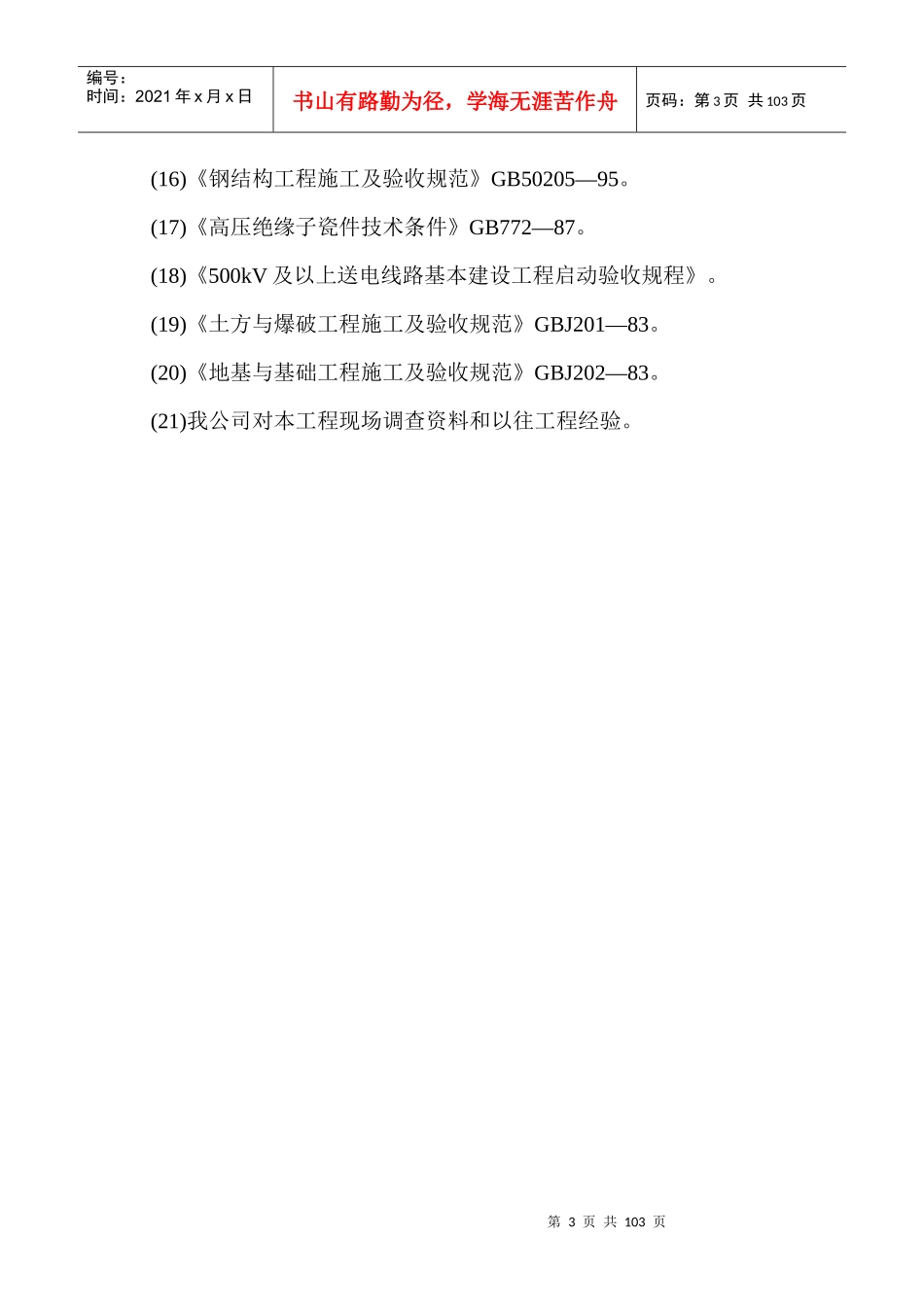

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页500kv隆盛-板桥输电路线工程（B标）施工组织设计纲要四川广安光明电力安装工程有限责任公司二00六年十月第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页编制依据(1)500kv隆盛-板桥线路工程（B标）施工招标文件。(2)重庆电力设计咨询公司《500kv隆盛-板桥输电线工程可[B标]施工图》。(3)原国家电力公司《输变电工程达标投产考核评定标准(2000年版)》。(4)《电力建设安全工作规程(架空电力线路部分)》DL5009.2—94。(5)原国家电力公司《电力建设安全健康与环境管理工作规定》。(6)原国家电力公司2000年9月发布的《防止电力生产重大事故的二十五项重点要求》。(7)原电力部《电力建设工程施工技术管理制度》。(8)原电力部《送电线路工程质量监督检查典型大纲》。(9)《110～500kV架空送电线路施工及验收规范》GBJ233—90。(10)《110～500kV架空电力线路工程施工质量及评定规程》DL／T5168—2002。(11)《普通混凝土配合比设计技术规定》JGJ55—96。(12)《混凝土强度检验评定标准》GBJ107—80。(13)《工业与民用灌注桩基础设计与施工规程》JGJ4—80。(14)《混凝土结构工程施工及验收规范》GB50204—92。(15)《建筑钢结构焊接规程》JGJ81—91。第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页(16)《钢结构工程施工及验收规范》GB50205—95。(17)《高压绝缘子瓷件技术条件》GB772—87。(18)《500kV及以上送电线路基本建设工程启动验收规程》。(19)《土方与爆破工程施工及验收规范》GBJ201—83。(20)《地基与基础工程施工及验收规范》GBJ202—83。(21)我公司对本工程现场调查资料和以往工程经验。第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共103页第一章：工程概况本工程为500kv隆盛-板桥输电线路工程（B标），线路长度为16.719km。本工程设计单位为。施工范围：N1104—N2029号。本工程计划工期：2006年10月开工，2007年1月20日完工。一、工程构造1、基础。本工程基础采用钢筋混凝土现浇基础。2、铁塔。直线塔塔型为：ZM型；耐张塔塔型为：J型。3、导地线。本工程导线为4*LJ-500／45钢芯铝绞线；地线为GJX-80，另一根采用48芯OPGW复合光纤。4、绝缘子。本工程全线采用。5、接地。本工程接地装置采用丙型。埋深不小于0.8m，接地材料选用Φ10圆钢。二、施工环境1、线路走径(1)B标段沿线。2、地质、地形第5页共103页第4页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共103页(1)地质。沿线塔位地基土主要为岩石、松砂石及普通土。(2)地形地貌特征。各地形所占比例表地形流沙松砂石普通土比例(%)3、气象条件见表最大风速（米/秒）覆冰（毫米）雷暴日（日/年）4、交通运输情况线路沿线，汽车运输条件较好，人力运输需修路1km。三、工程特点1、设计特点(1)根据本线路工程地质条件，基础型式为C20级钢筋混凝土现浇基础。(2)铁塔型式：主要为ZM、J型铁塔为主。(3)导线选4*LGJ-500/45钢芯铝绞线；避雷线两根全部为GJX—80镀锌钢绞线。(4)接地装置一般采用方框放射型，为水平敷设，接地引下线采用热镀锌扁钢，接地体采用Φ12圆钢。第6页共103页第5页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共103页2、施工特点（1）施工中要注意保护当地的自然环境和植被，尽量减少对塔位处自然地形、地貌的破坏。塔基施工后，尽量恢复原有的的自然坡度与植被。（2）在施工时减少对地表扰动及破坏地表植被。（3）线路经过沿线村庄。施工队伍要尊重当地的风俗习惯，遵守乡规民约。施工时制定文明施工的措施。（4）施工复测将采用全站仪，使桩位与设计吻合。（5）基础开挖用人力和机械相结合的方法，尽量保持坑壁的原状。（6）甚础施工时，利用我公司在以往工程中的施工经验控制好地脚螺栓及插入角钢尺寸。（7）我公司拟采用内悬浮抱杆分解组立的方法。为了更好地保护植被，铁塔组立可采用内悬浮外拉线...
