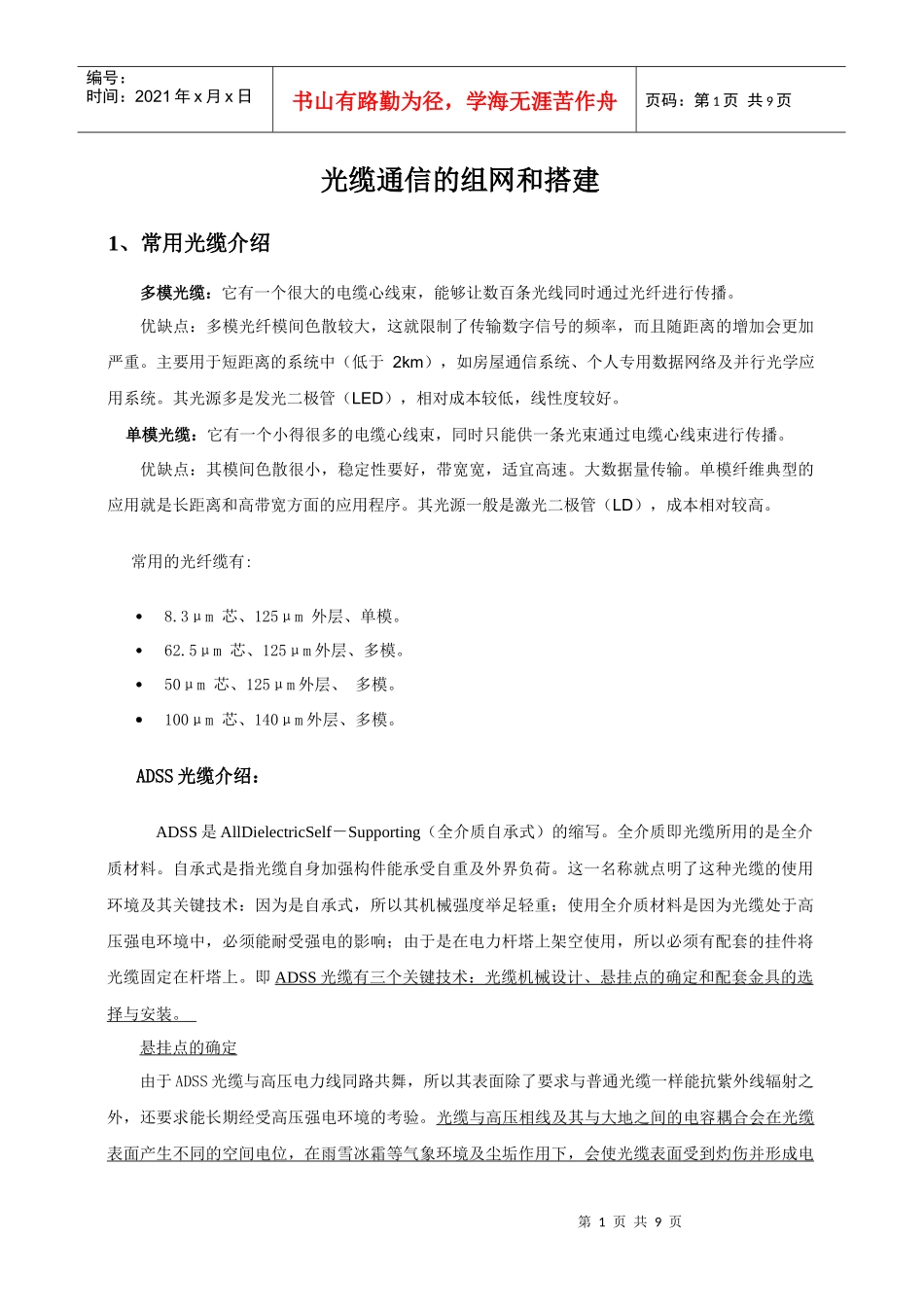

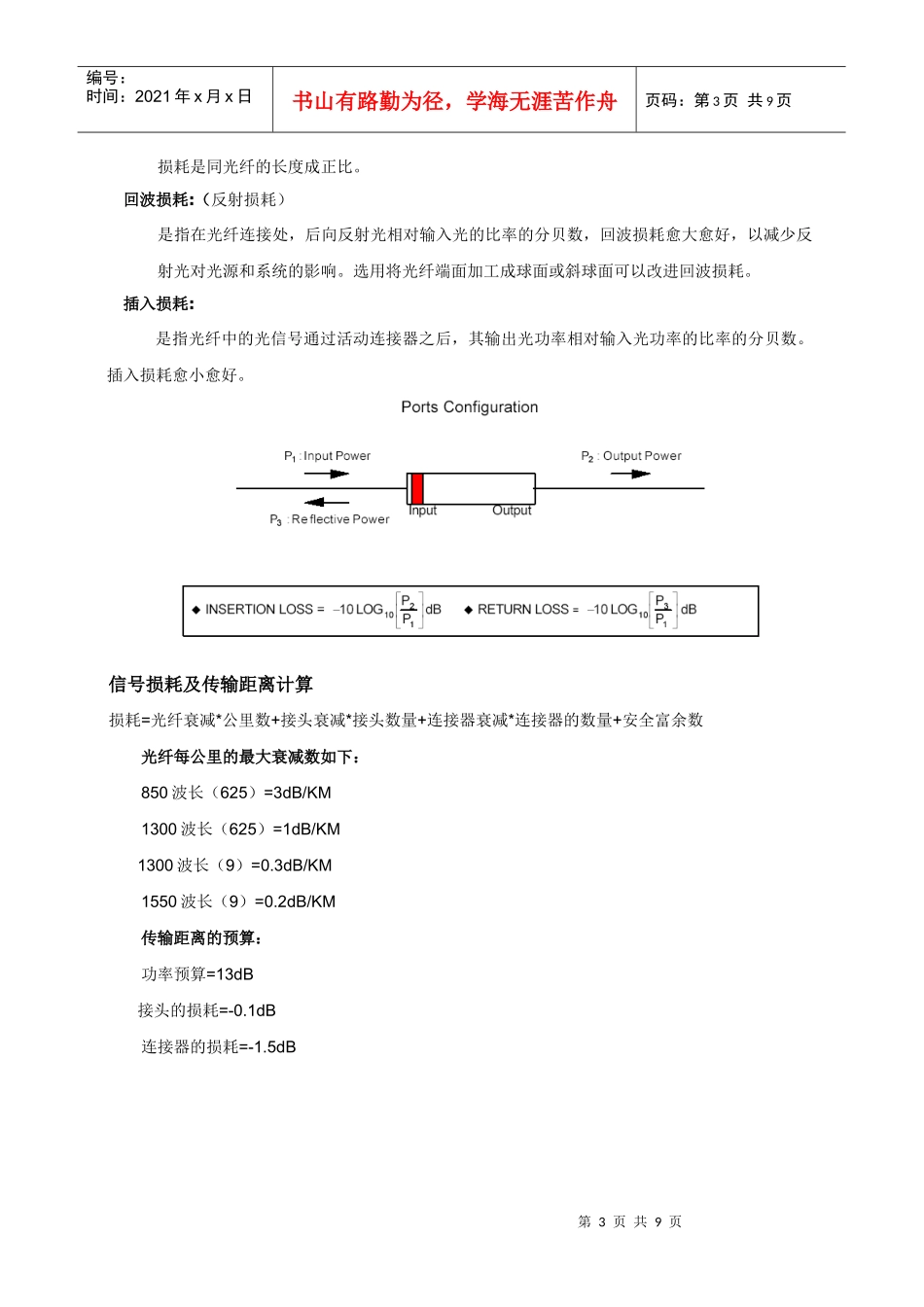

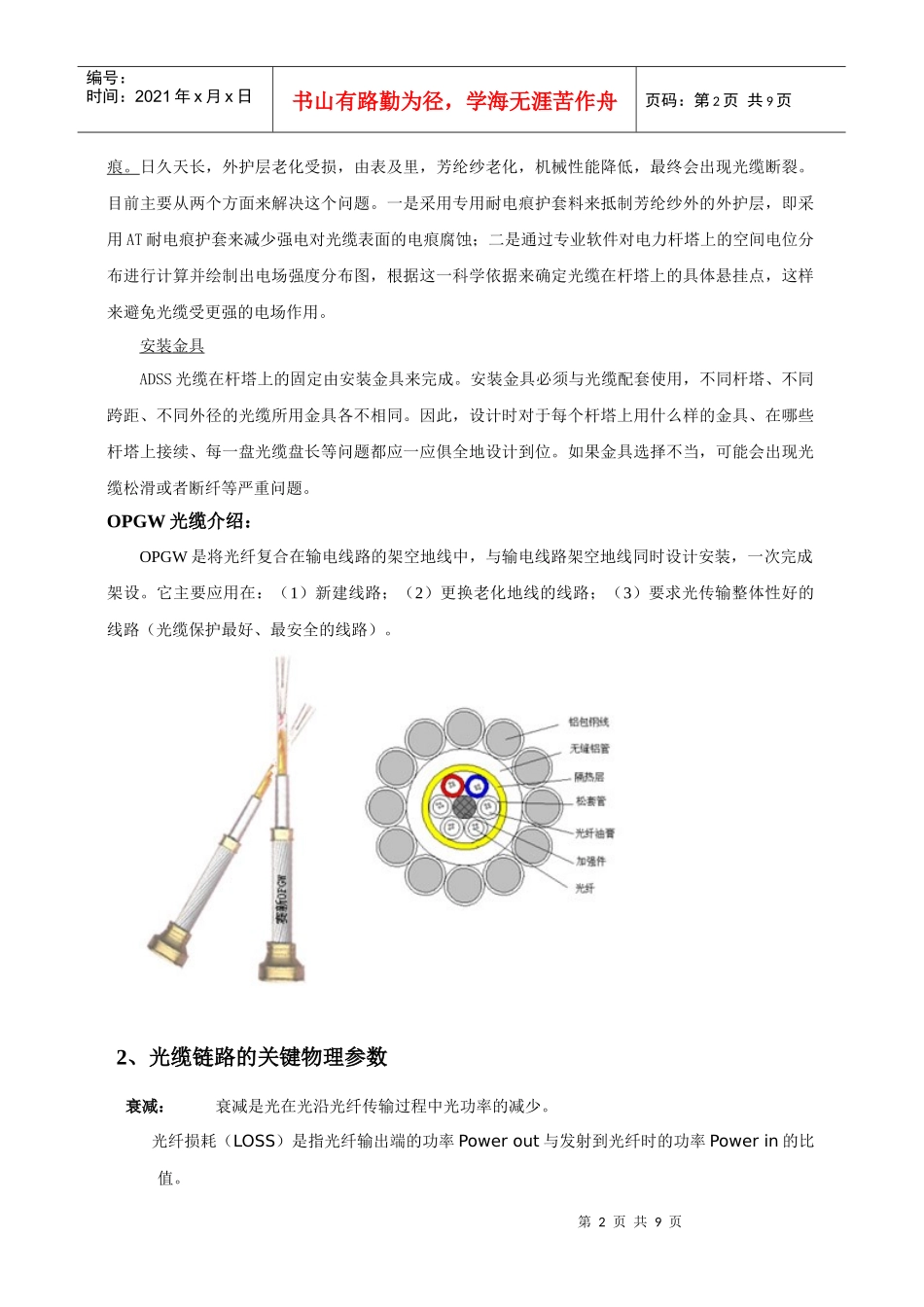

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页光缆通信的组网和搭建1、常用光缆介绍多模光缆：它有一个很大的电缆心线束，能够让数百条光线同时通过光纤进行传播。优缺点：多模光纤模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。主要用于短距离的系统中（低于2km），如房屋通信系统、个人专用数据网络及并行光学应用系统。其光源多是发光二极管（LED），相对成本较低，线性度较好。单模光缆：它有一个小得很多的电缆心线束，同时只能供一条光束通过电缆心线束进行传播。优缺点：其模间色散很小，稳定性要好，带宽宽，适宜高速。大数据量传输。单模纤维典型的应用就是长距离和高带宽方面的应用程序。其光源一般是激光二极管（LD），成本相对较高。常用的光纤缆有:8.3μm芯、125μm外层、单模。62.5μm芯、125μm外层、多模。50μm芯、125μm外层、多模。100μm芯、140μm外层、多模。ADSS光缆介绍：ADSS是AllDielectricSelf－Supporting（全介质自承式）的缩写。全介质即光缆所用的是全介质材料。自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。悬挂点的确定由于ADSS光缆与高压电力线同路共舞，所以其表面除了要求与普通光缆一样能抗紫外线辐射之外，还要求能长期经受高压强电环境的考验。光缆与高压相线及其与大地之间的电容耦合会在光缆表面产生不同的空间电位，在雨雪冰霜等气象环境及尘垢作用下，会使光缆表面受到灼伤并形成电第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页痕。日久天长，外护层老化受损，由表及里，芳纶纱老化，机械性能降低，最终会出现光缆断裂。目前主要从两个方面来解决这个问题。一是采用专用耐电痕护套料来抵制芳纶纱外的外护层，即采用AT耐电痕护套来减少强电对光缆表面的电痕腐蚀；二是通过专业软件对电力杆塔上的空间电位分布进行计算并绘制出电场强度分布图，根据这一科学依据来确定光缆在杆塔上的具体悬挂点，这样来避免光缆受更强的电场作用。安装金具ADSS光缆在杆塔上的固定由安装金具来完成。安装金具必须与光缆配套使用，不同杆塔、不同跨距、不同外径的光缆所用金具各不相同。因此，设计时对于每个杆塔上用什么样的金具、在哪些杆塔上接续、每一盘光缆盘长等问题都应一应俱全地设计到位。如果金具选择不当，可能会出现光缆松滑或者断纤等严重问题。OPGW光缆介绍：OPGW是将光纤复合在输电线路的架空地线中，与输电线路架空地线同时设计安装，一次完成架设。它主要应用在：（1）新建线路；（2）更换老化地线的线路；（3）要求光传输整体性好的线路（光缆保护最好、最安全的线路）。2、光缆链路的关键物理参数衰减：衰减是光在光沿光纤传输过程中光功率的减少。光纤损耗（LOSS）是指光纤输出端的功率Powerout与发射到光纤时的功率Powerin的比值。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页损耗是同光纤的长度成正比。回波损耗:（反射损耗）是指在光纤连接处，后向反射光相对输入光的比率的分贝数，回波损耗愈大愈好，以减少反射光对光源和系统的影响。选用将光纤端面加工成球面或斜球面可以改进回波损耗。插入损耗:是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。插入损耗愈小愈好。信号损耗及传输距离计算损耗=光纤衰减*公里数+接头衰减*接头数量+连接器衰减*连接器的数量+安全富余数光纤每公里的最大衰减数如下：850波长（625）=3dB/KM1300波长（625）=1dB/KM1300波长（9）=0.3dB/KM1550波长（9）=0.2dB/KM传输距离的预算：功率预算=13dB接头的损耗=-0.1dB连接器的损耗=-1.5dB第4页共9页第3页共9页编号...
