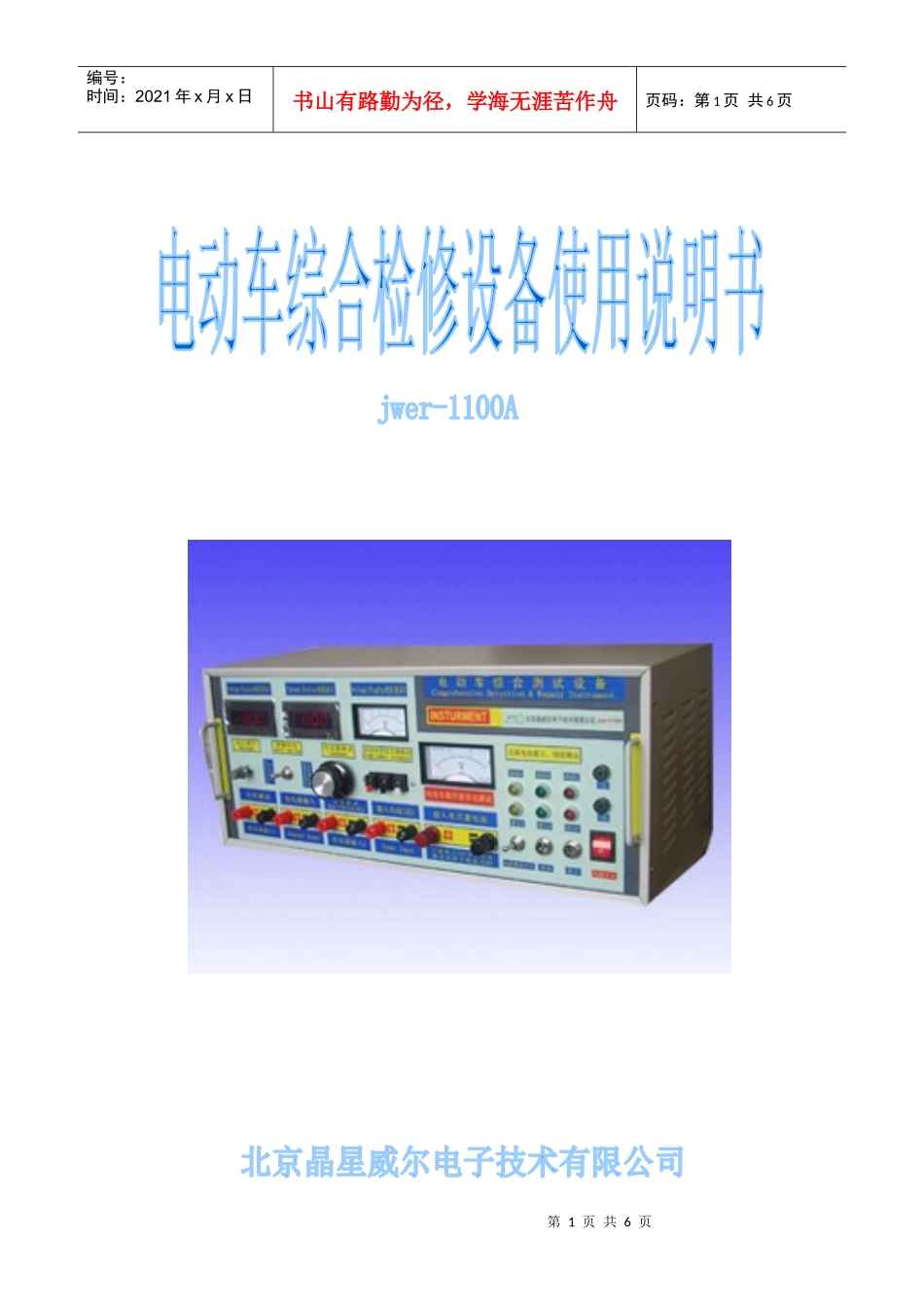

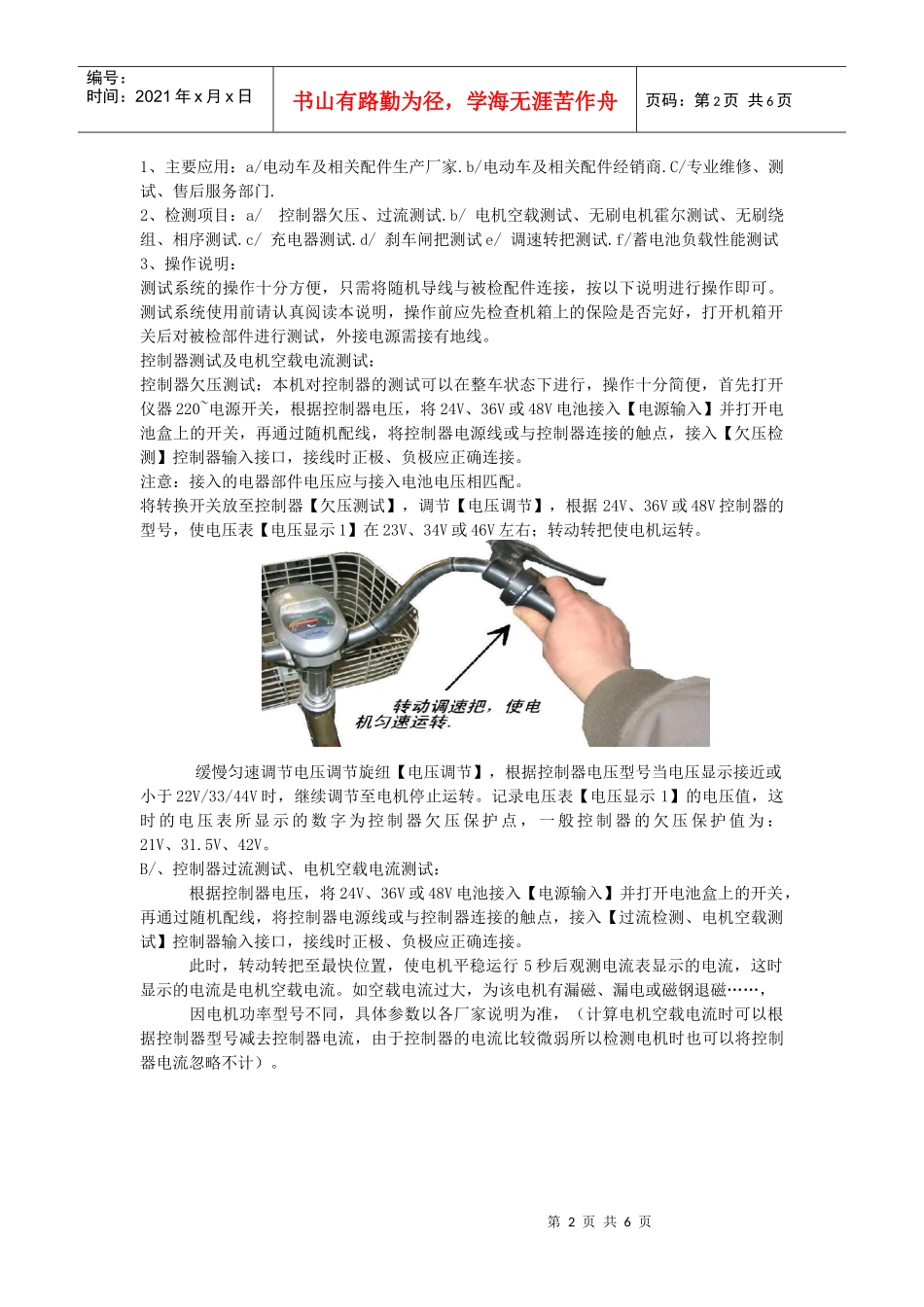

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1、主要应用：a/电动车及相关配件生产厂家.b/电动车及相关配件经销商.C/专业维修、测试、售后服务部门.2、检测项目：a/控制器欠压、过流测试.b/电机空载测试、无刷电机霍尔测试、无刷绕组、相序测试.c/充电器测试.d/刹车闸把测试e/调速转把测试.f/蓄电池负载性能测试3、操作说明：测试系统的操作十分方便，只需将随机导线与被检配件连接，按以下说明进行操作即可。测试系统使用前请认真阅读本说明，操作前应先检查机箱上的保险是否完好，打开机箱开关后对被检部件进行测试，外接电源需接有地线。控制器测试及电机空载电流测试：控制器欠压测试：本机对控制器的测试可以在整车状态下进行，操作十分简便，首先打开仪器220~电源开关，根据控制器电压，将24V、36V或48V电池接入【电源输入】并打开电池盒上的开关，再通过随机配线，将控制器电源线或与控制器连接的触点，接入【欠压检测】控制器输入接口，接线时正极、负极应正确连接。注意：接入的电器部件电压应与接入电池电压相匹配。将转换开关放至控制器【欠压测试】，调节【电压调节】，根据24V、36V或48V控制器的型号，使电压表【电压显示1】在23V、34V或46V左右；转动转把使电机运转。缓慢匀速调节电压调节旋纽【电压调节】，根据控制器电压型号当电压显示接近或小于22V/33/44V时，继续调节至电机停止运转。记录电压表【电压显示1】的电压值，这时的电压表所显示的数字为控制器欠压保护点，一般控制器的欠压保护值为：21V、31.5V、42V。B/、控制器过流测试、电机空载电流测试：根据控制器电压，将24V、36V或48V电池接入【电源输入】并打开电池盒上的开关，再通过随机配线，将控制器电源线或与控制器连接的触点，接入【过流检测、电机空载测试】控制器输入接口，接线时正极、负极应正确连接。此时，转动转把至最快位置，使电机平稳运行5秒后观测电流表显示的电流，这时显示的电流是电机空载电流。如空载电流过大，为该电机有漏磁、漏电或磁钢退磁……，因电机功率型号不同，具体参数以各厂家说明为准，（计算电机空载电流时可以根据控制器型号减去控制器电流，由于控制器的电流比较微弱所以检测电机时也可以将控制器电流忽略不计）。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页★测试控制器过流保护：转动调速转把使电机运转，此时可以搬动电机上的抱闸使电机堵转至不得运转，转动调速把至最快位置，记录电流表【电流显示】的数值，这时的电流表所显示的数字为控制器过流保护点，为保护控制器测试时间不宜过长，堵转时间不得超过3秒。测试时注意测试触点极性，过流测试堵转时间不易过长。具体数值根据24V至48V控制器的型号，参照各控制器生产厂家标准进行测试。注意：测试时，接入的电池电压应与被检部件的电压相匹配。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页无刷电机霍尔测试、电机绕组、相序测试：打开工作电源及无刷电机测试开关，检测绕组时将三条线（绕组连线）与电机连接并按电动车正常前进方向顺时针转动电机，绕组A/B/C三灯亮且闪烁为良好，其中不亮的有故障或接触不良。测电机霍尔：5条线（6芯插件）接电机霍尔，注意：连接霍尔的红色线与黑色线必须正确连接！并按电动车正常前进方向顺时针转动电机，霍尔A/B/C三个灯交替发光为正常，有一直亮或一直不亮为有故障或接触不良。测试电机相角：5条线（6芯插件）接电机霍尔，注意：连接霍尔的红色线与黑色线必须正确连接！并按电动车正常前进方向顺时针转动电机，测试仪霍尔指示灯A/B/C/交替发光，当有“亮亮亮”和“灭灭灭”这两个状态为相位角60度电机，无亮亮亮”和“灭灭灭”这两个状态为相位角120度电机。电机相序测试：1、霍尔相序：A/60度电机：5条线（6芯插件）接电机霍尔，注意：连接霍尔的红色线与黑色线必须正确连接！并按电动车正常前进方向顺时针缓慢转动电机测试仪霍...
