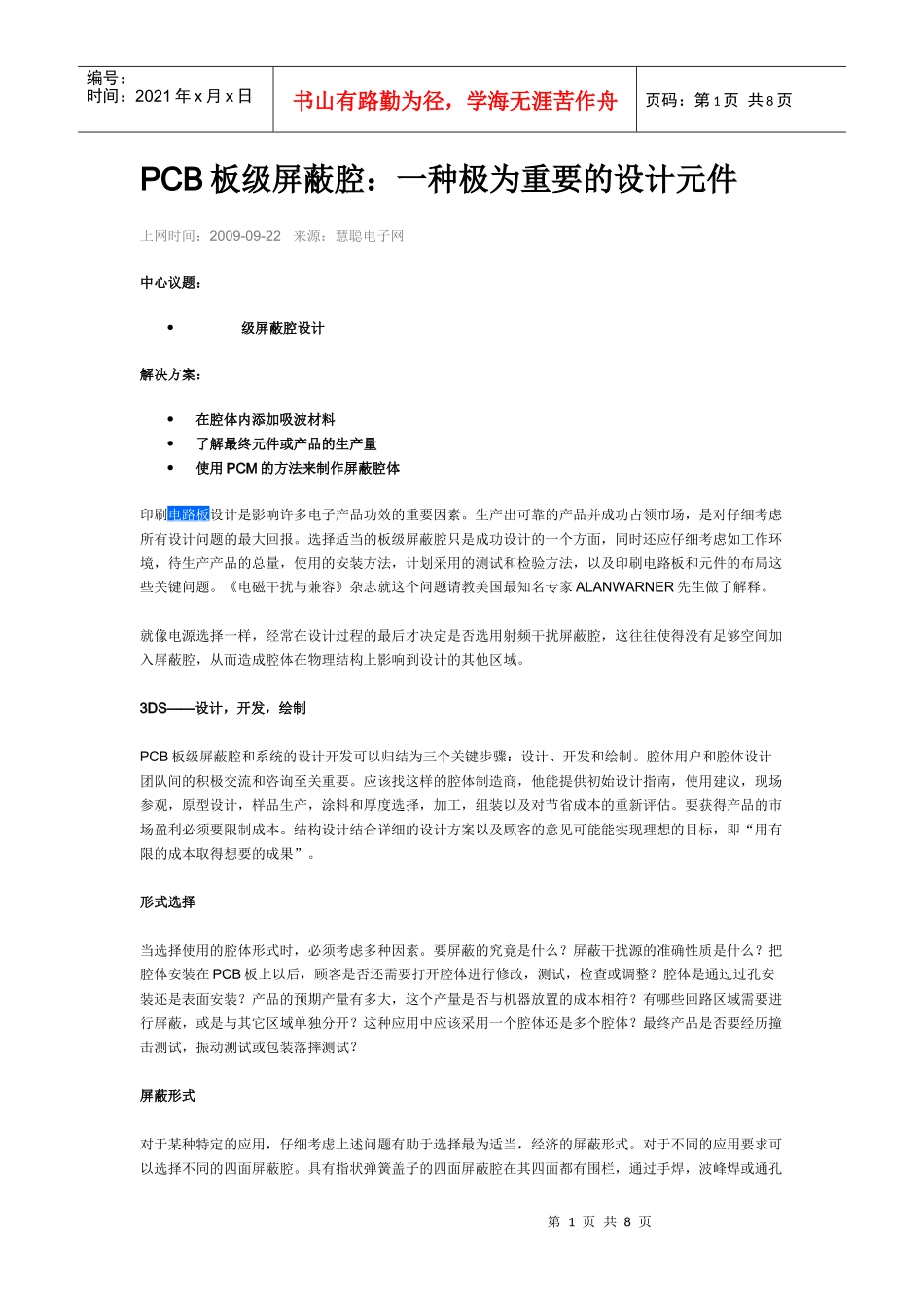

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页PCB板级屏蔽腔:一种极为重要的设计元件上网时间:2009-09-22来源:慧聪电子网中心议题:PCB板级屏蔽腔设计解决方案:在腔体内添加吸波材料了解最终元件或产品的生产量使用PCM的方法来制作屏蔽腔体印刷电路板设计是影响许多电子产品功效的重要因素
生产出可靠的产品并成功占领市场,是对仔细考虑所有设计问题的最大回报
选择适当的板级屏蔽腔只是成功设计的一个方面,同时还应仔细考虑如工作环境,待生产产品的总量,使用的安装方法,计划采用的测试和检验方法,以及印刷电路板和元件的布局这些关键问题
《电磁干扰与兼容》杂志就这个问题请教美国最知名专家ALANWARNER先生做了解释
就像电源选择一样,经常在设计过程的最后才决定是否选用射频干扰屏蔽腔,这往往使得没有足够空间加入屏蔽腔,从而造成腔体在物理结构上影响到设计的其他区域
3DS——设计,开发,绘制PCB板级屏蔽腔和系统的设计开发可以归结为三个关键步骤:设计、开发和绘制
腔体用户和腔体设计团队间的积极交流和咨询至关重要
应该找这样的腔体制造商,他能提供初始设计指南,使用建议,现场参观,原型设计,样品生产,涂料和厚度选择,加工,组装以及对节省成本的重新评估
要获得产品的市场盈利必须要限制成本
结构设计结合详细的设计方案以及顾客的意见可能能实现理想的目标,即“用有限的成本取得想要的成果”
形式选择当选择使用的腔体形式时,必须考虑多种因素
要屏蔽的究竟是什么
屏蔽干扰源的准确性质是什么
把腔体安装在PCB板上以后,顾客是否还需要打开腔体进行修改,测试,检查或调整
腔体是通过过孔安装还是表面安装
产品的预期产量有多大,这个产量是否与机器放置的成本相符
有哪些回路区域需要进行屏蔽,或是与其它区域单独分开
这种应用中应该采用一个腔体还是多个腔体
