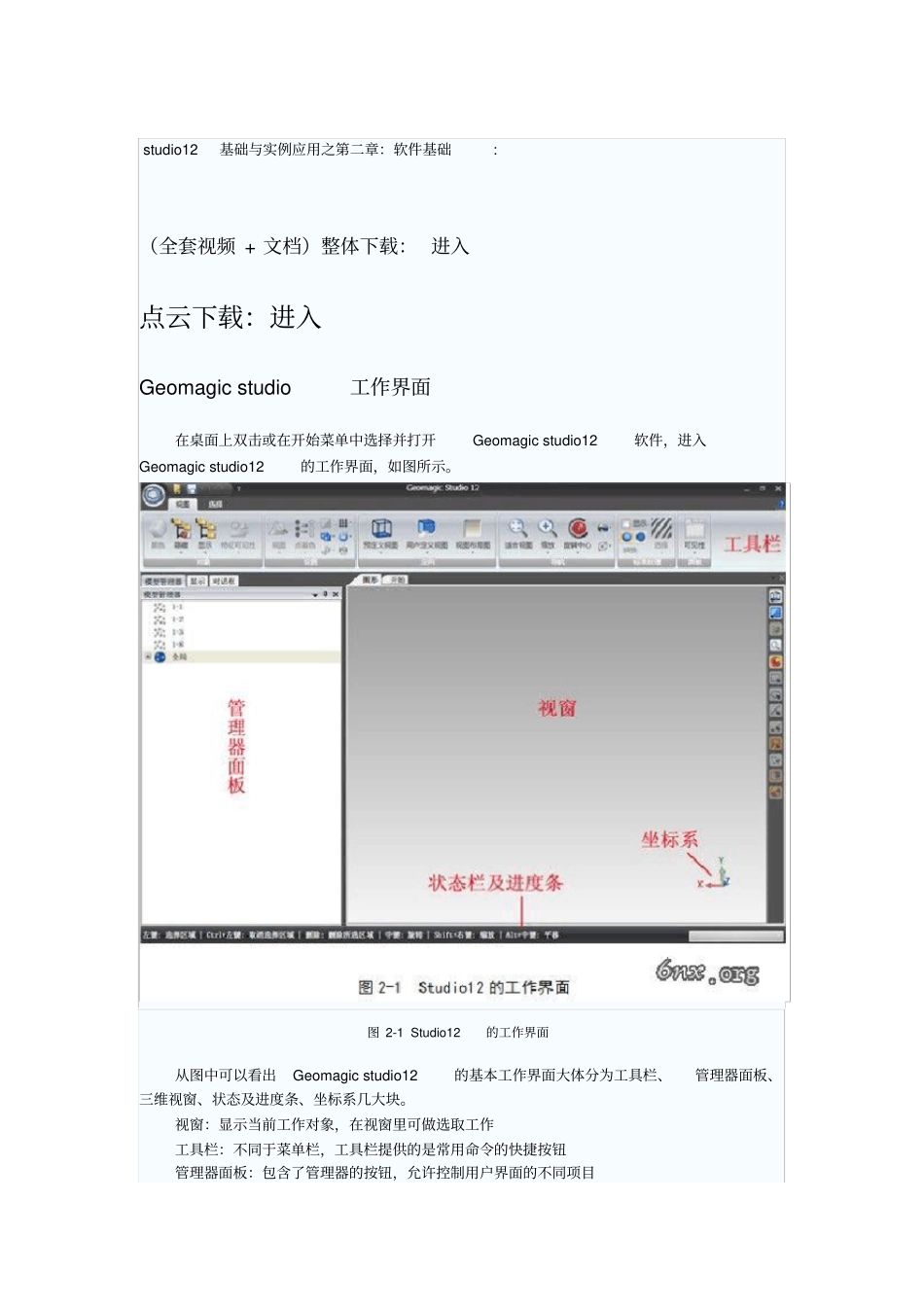

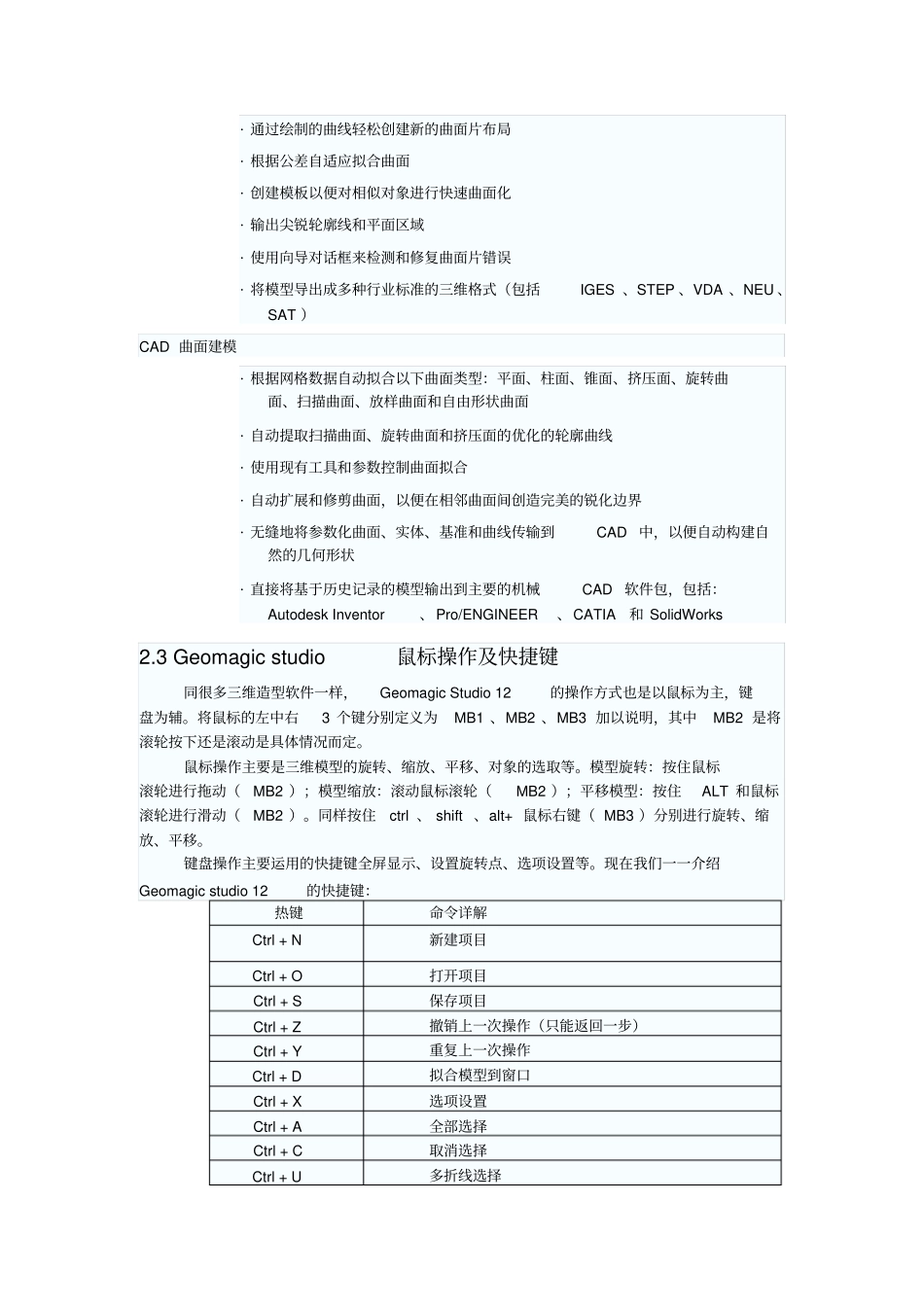

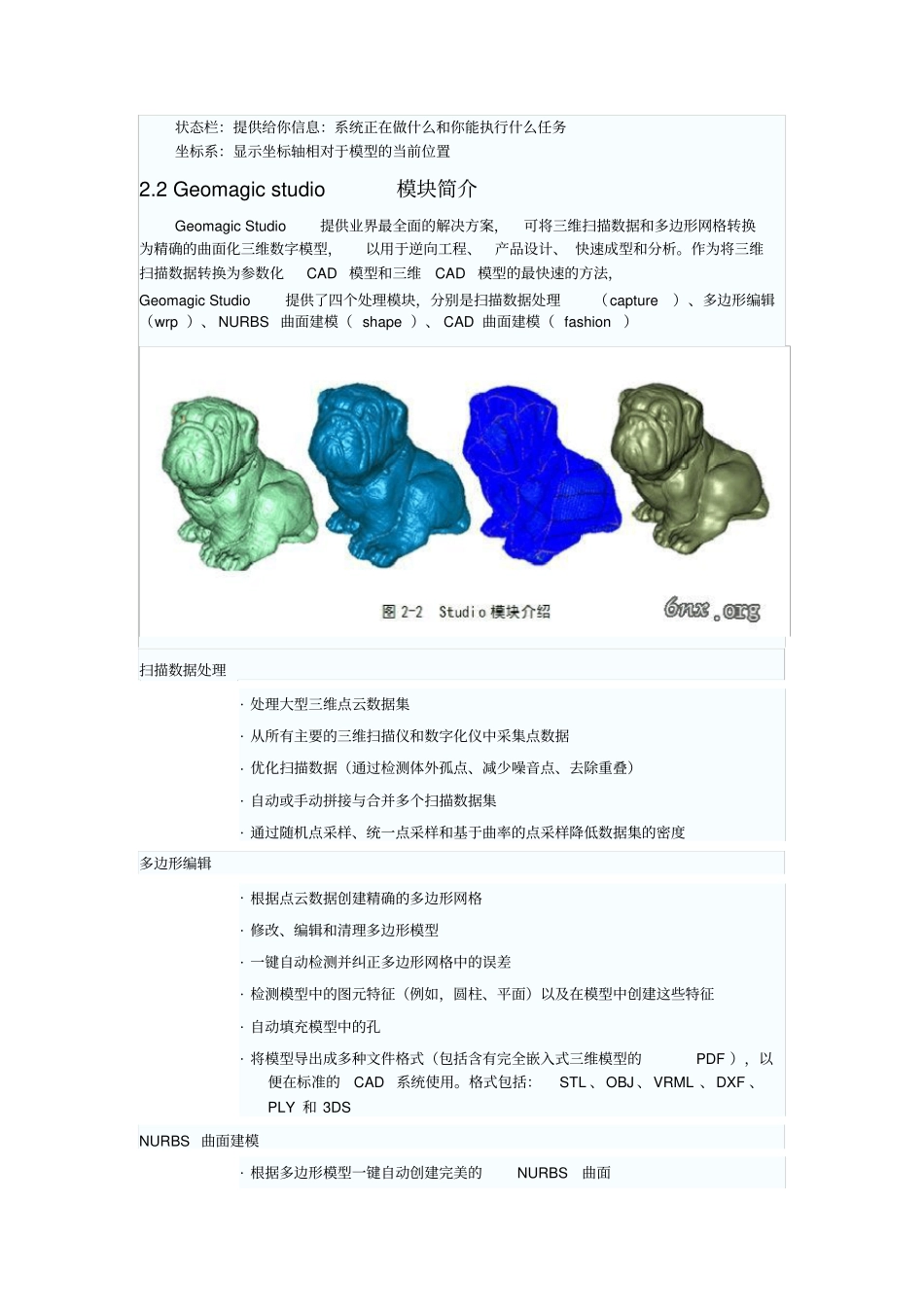

studio12基础与实例应用之第二章:软件基础:(全套视频+文档)整体下载:进入点云下载:进入Geomagicstudio工作界面在桌面上双击或在开始菜单中选择并打开Geomagicstudio12软件,进入Geomagicstudio12的工作界面,如图所示。图2-1Studio12的工作界面从图中可以看出Geomagicstudio12的基本工作界面大体分为工具栏、管理器面板、三维视窗、状态及进度条、坐标系几大块。视窗:显示当前工作对象,在视窗里可做选取工作工具栏:不同于菜单栏,工具栏提供的是常用命令的快捷按钮管理器面板:包含了管理器的按钮,允许控制用户界面的不同项目状态栏:提供给你信息:系统正在做什么和你能执行什么任务坐标系:显示坐标轴相对于模型的当前位置2.2Geomagicstudio模块简介GeomagicStudio提供业界最全面的解决方案,可将三维扫描数据和多边形网格转换为精确的曲面化三维数字模型,以用于逆向工程、产品设计、快速成型和分析。作为将三维扫描数据转换为参数化CAD模型和三维CAD模型的最快速的方法,GeomagicStudio提供了四个处理模块,分别是扫描数据处理(capture)、多边形编辑(wrp)、NURBS曲面建模(shape)、CAD曲面建模(fashion)扫描数据处理·处理大型三维点云数据集·从所有主要的三维扫描仪和数字化仪中采集点数据·优化扫描数据(通过检测体外孤点、减少噪音点、去除重叠)·自动或手动拼接与合并多个扫描数据集·通过随机点采样、统一点采样和基于曲率的点采样降低数据集的密度多边形编辑·根据点云数据创建精确的多边形网格·修改、编辑和清理多边形模型·一键自动检测并纠正多边形网格中的误差·检测模型中的图元特征(例如,圆柱、平面)以及在模型中创建这些特征·自动填充模型中的孔·将模型导出成多种文件格式(包括含有完全嵌入式三维模型的PDF),以便在标准的CAD系统使用。格式包括:STL、OBJ、VRML、DXF、PLY和3DSNURBS曲面建模·根据多边形模型一键自动创建完美的NURBS曲面·通过绘制的曲线轻松创建新的曲面片布局·根据公差自适应拟合曲面·创建模板以便对相似对象进行快速曲面化·输出尖锐轮廓线和平面区域·使用向导对话框来检测和修复曲面片错误·将模型导出成多种行业标准的三维格式(包括IGES、STEP、VDA、NEU、SAT)CAD曲面建模·根据网格数据自动拟合以下曲面类型:平面、柱面、锥面、挤压面、旋转曲面、扫描曲面、放样曲面和自由形状曲面·自动提取扫描曲面、旋转曲面和挤压面的优化的轮廓曲线·使用现有工具和参数控制曲面拟合·自动扩展和修剪曲面,以便在相邻曲面间创造完美的锐化边界·无缝地将参数化曲面、实体、基准和曲线传输到CAD中,以便自动构建自然的几何形状·直接将基于历史记录的模型输出到主要的机械CAD软件包,包括:AutodeskInventor、Pro/ENGINEER、CATIA和SolidWorks2.3Geomagicstudio鼠标操作及快捷键同很多三维造型软件一样,GeomagicStudio12的操作方式也是以鼠标为主,键盘为辅。将鼠标的左中右3个键分别定义为MB1、MB2、MB3加以说明,其中MB2是将滚轮按下还是滚动是具体情况而定。鼠标操作主要是三维模型的旋转、缩放、平移、对象的选取等。模型旋转:按住鼠标滚轮进行拖动(MB2);模型缩放:滚动鼠标滚轮(MB2);平移模型:按住ALT和鼠标滚轮进行滑动(MB2)。同样按住ctrl、shift、alt+鼠标右键(MB3)分别进行旋转、缩放、平移。键盘操作主要运用的快捷键全屏显示、设置旋转点、选项设置等。现在我们一一介绍Geomagicstudio12的快捷键:热键命令详解Ctrl+N新建项目Ctrl+O打开项目Ctrl+S保存项目Ctrl+Z撤销上一次操作(只能返回一步)Ctrl+Y重复上一次操作Ctrl+D拟合模型到窗口Ctrl+X选项设置Ctrl+A全部选择Ctrl+C取消选择Ctrl+U多折线选择Ctrl+P画笔选择工具Ctrl+T矩形框选择工具F2单独显示F3显示下一个F4显示上一个F5全部显示F6只选中列表F7全部不显示Ctrl+左键框选取消选择部分2.4Geomagicstudio工具栏命令详解2.4.1视图控制a)设置旋转点,旋转中心:设置一个旋转球的中心,当你随意设置一点后,接下来的模型旋转,会绕着该点进行;切换动态旋转中心则是以每次开始旋转,鼠标点击位置为旋转中心;重置旋转中心则是将旋转点恢...
