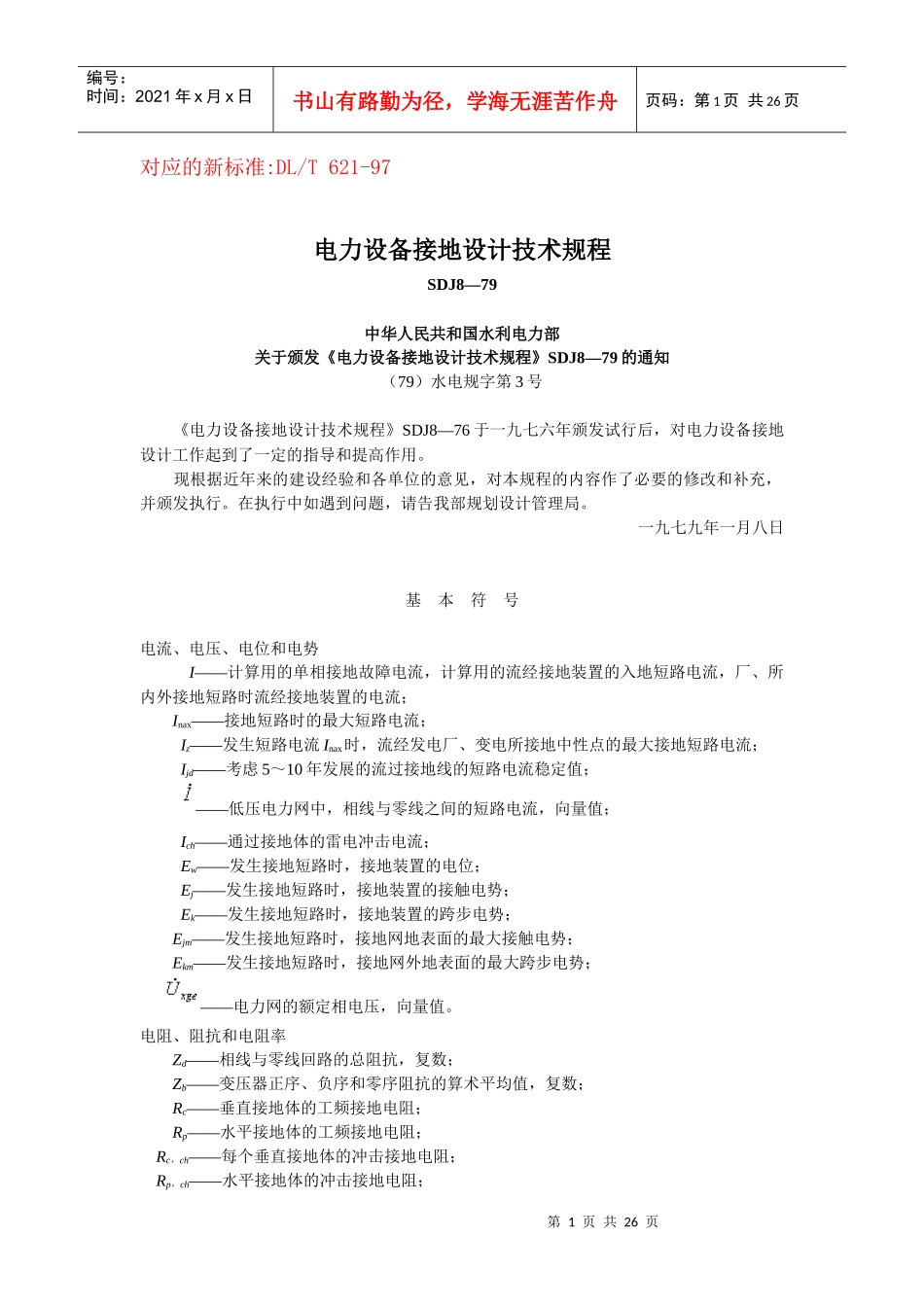

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页对应的新标准:DL/T621-97电力设备接地设计技术规程SDJ8—79中华人民共和国水利电力部关于颁发《电力设备接地设计技术规程》SDJ8—79的通知（79）水电规字第3号《电力设备接地设计技术规程》SDJ8—76于一九七六年颁发试行后，对电力设备接地设计工作起到了一定的指导和提高作用。现根据近年来的建设经验和各单位的意见，对本规程的内容作了必要的修改和补充，并颁发执行。在执行中如遇到问题，请告我部规划设计管理局。一九七九年一月八日基本符号电流、电压、电位和电势I——计算用的单相接地故障电流，计算用的流经接地装置的入地短路电流，厂、所内外接地短路时流经接地装置的电流；Inax——接地短路时的最大短路电流；Iz——发生短路电流Inax时，流经发电厂、变电所接地中性点的最大接地短路电流；Ijd——考虑5～10年发展的流过接地线的短路电流稳定值；——低压电力网中，相线与零线之间的短路电流，向量值；Ich——通过接地体的雷电冲击电流；Ew——发生接地短路时，接地装置的电位；Ej——发生接地短路时，接地装置的接触电势；Ek——发生接地短路时，接地装置的跨步电势；Ejm——发生接地短路时，接地网地表面的最大接触电势；Ekm——发生接地短路时，接地网外地表面的最大跨步电势；——电力网的额定相电压，向量值。电阻、阻抗和电阻率Zd——相线与零线回路的总阻抗，复数；Zb——变压器正序、负序和零序阻抗的算术平均值，复数；Rc——垂直接地体的工频接地电阻；Rp——水平接地体的工频接地电阻；Rc，ch——每个垂直接地体的冲击接地电阻；Rp，ch——水平接地体的冲击接地电阻；第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页R——接地装置的工频接地电阻，单独接地体的工频接地电阻；Rch——接地装置的冲击接地电阻；——每根水平接地体的冲击接地电阻；Rw——接地网的工频接地电阻；ρ——计算防雷接地装置所采用的土壤电阻率；ρb——人脚站立处地表面的土壤电阻率；ρ0——雷季中无雨水时所测得的土壤电阻率。几何特征b——扁钢的宽度，等边角钢的边长；b1、b2——不等边角钢的两个边长；d——水平接地体的直径或等效直径，垂直接地体的直径或等效直径；——钢管的外直径；——垂直接地体间距；h——水平接地体的埋设深度，水平均压带的埋设深度；L——水平接地体的总长度；L1——接地网的外缘边长；l——垂直接地体的长度，单个水平接地体的长度，水平环型接地体的环的直径；r——与接地网面积S等值的圆的半径，即等效半径；S——接地网的总面积；Sjd——接地线的最小允许截面。计算系数A——水平接地体的形状系数；a、、m、p——接地体冲击系数公式中与接地体的形状有关的系数；Kh——接地线的热稳定系数；Kf——避雷线的工频分流系数；Kj——接触系数；Kk——跨步系数；Kd——接地导体直径影响系数；Kn——均压带根数影响系数；Ks——接地网面积影响系数；α——单独接地体的冲击系数；η——接地体的工频利用系数；ch——接地体的冲击利用系数；ψ——考虑土壤干燥所取的季节系数。时间参数及其他t——接地短路电流的持续时间；td——短路的等效持续时间；n——均压带计算根数。第一章总则第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页第1条电力设备的接地设计，必须贯彻执行党的有关方针和政策，认真总结运行经验，并根据设备的类型和运行方式，接地的性质，以及地质特点等，因地制宜，做到安全可靠，经济合理。第2条本规程适用于交流和直流电力设备的接地。有特殊要求的电力设备的接地，还应按有关专用规定执行。雷电活动特殊强烈的地区，还应根据当地实践经验，适当加强接地措施。第二章一般规定第3条为保证人身和设备的安全，电力设备宜接地或接零。交流电力设备应充分利用自然接地体接地，但应校验自然接地体的热稳定。第4条直流电力回路中，不应利用自然接地体作为电流回路的零线、接地线或接地体。直流电力回路专用的中性线、接地体以及接地线，不应与自然接...
