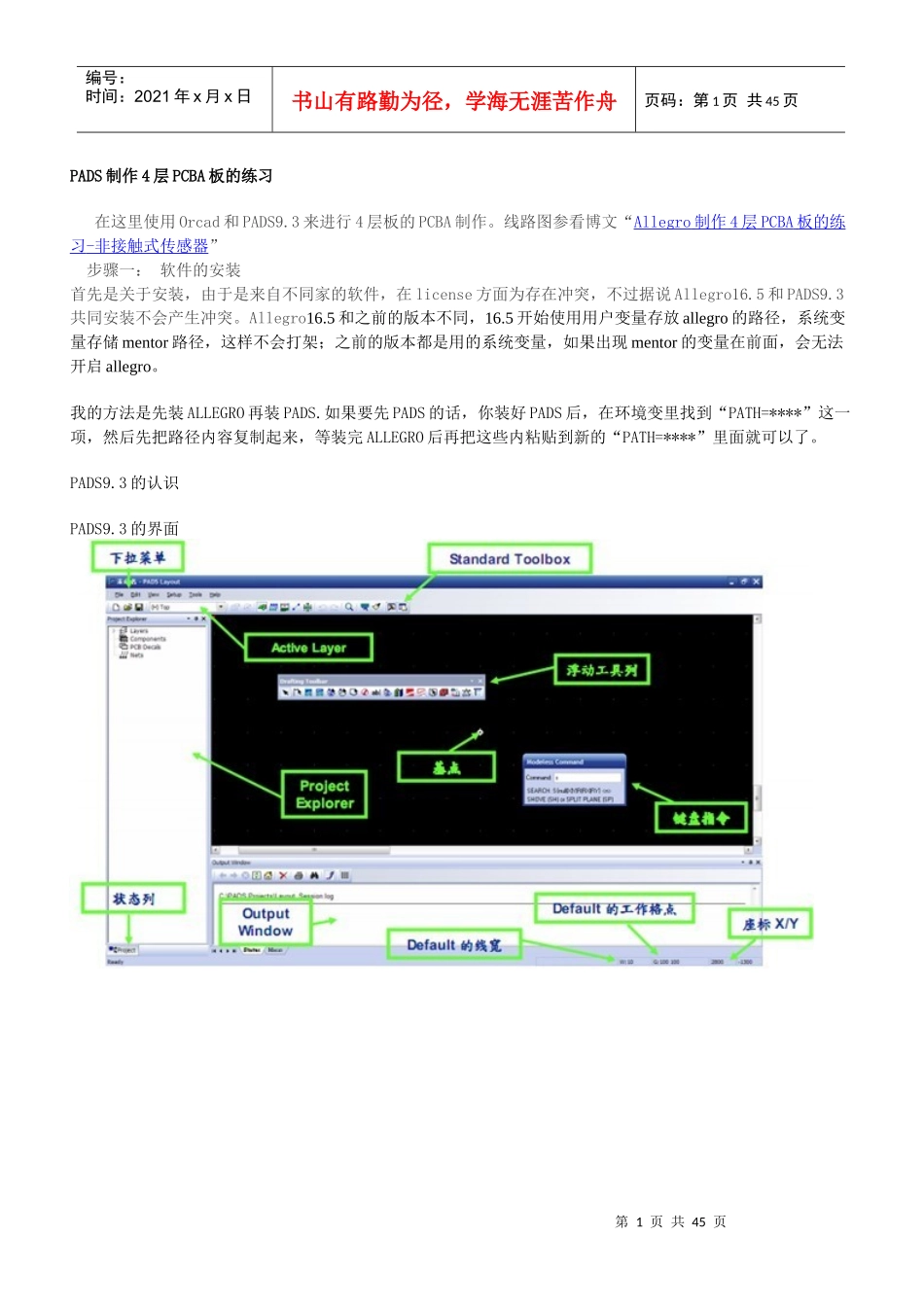

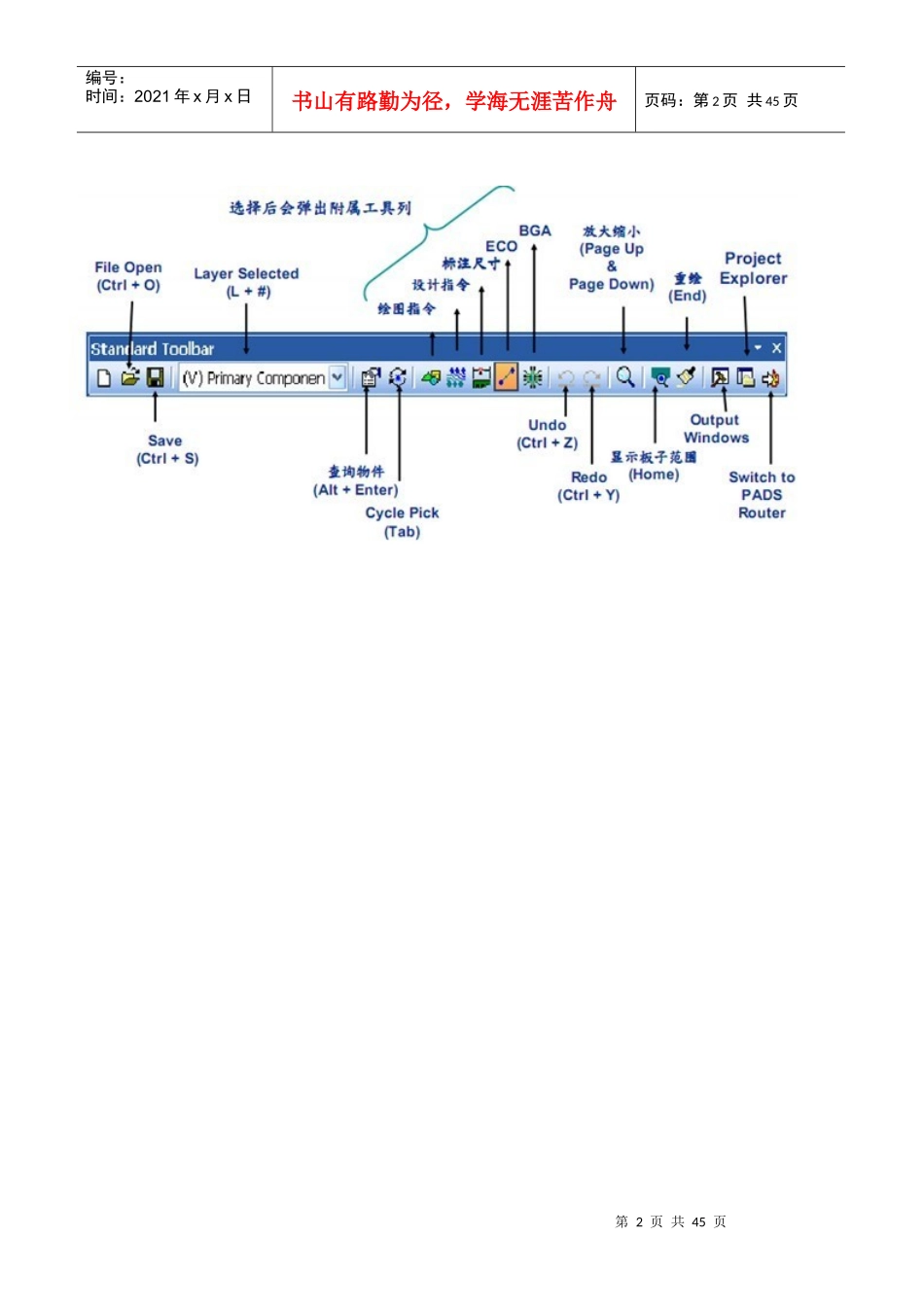

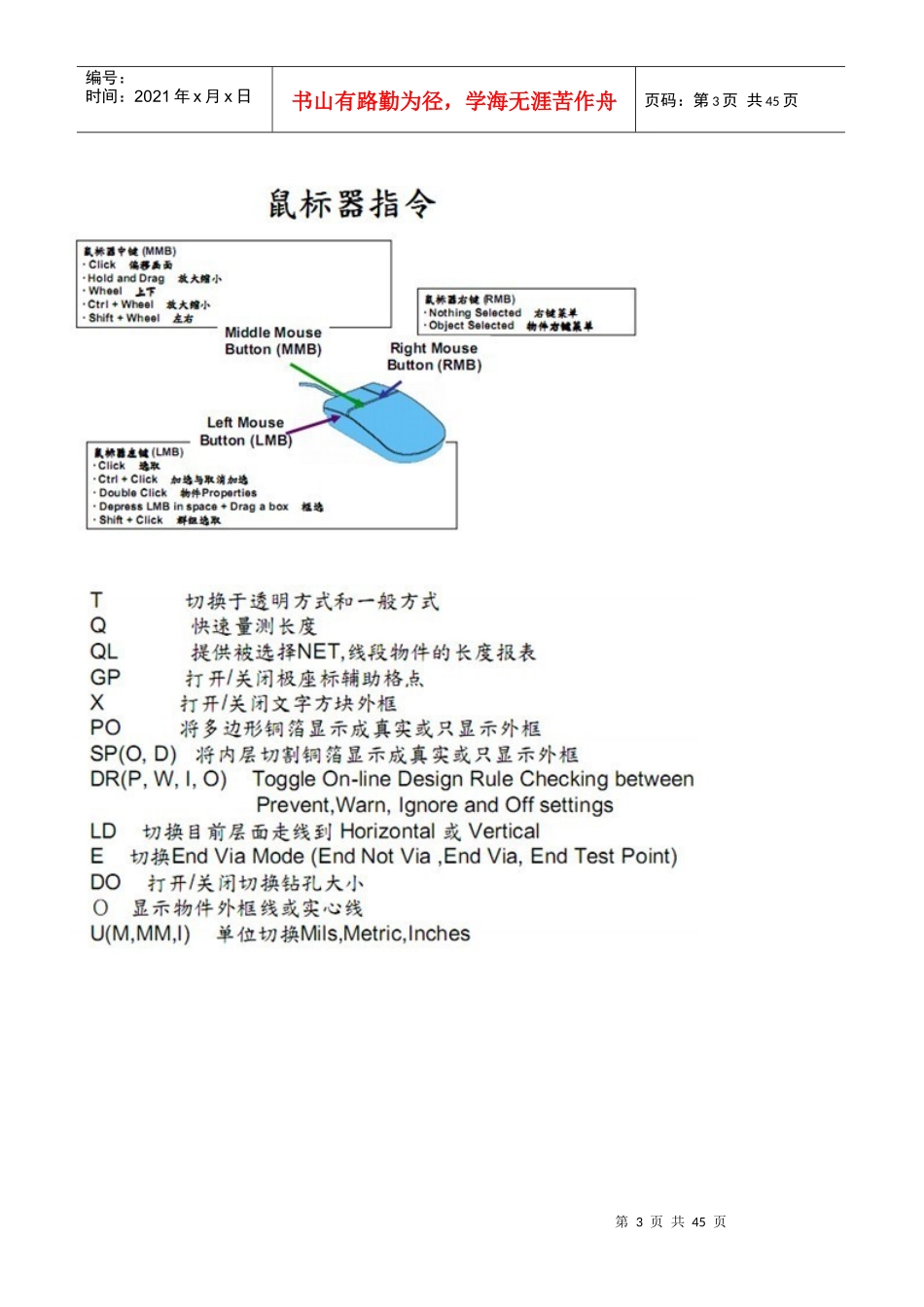

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页PADS制作4层PCBA板的练习在这里使用Orcad和PADS9.3来进行4层板的PCBA制作。线路图参看博文“Allegro制作4层PCBA板的练习-非接触式传感器”步骤一：软件的安装首先是关于安装，由于是来自不同家的软件，在license方面为存在冲突，不过据说Allegro16.5和PADS9.3共同安装不会产生冲突。Allegro16.5和之前的版本不同，16.5开始使用用户变量存放allegro的路径，系统变量存储mentor路径，这样不会打架；之前的版本都是用的系统变量，如果出现mentor的变量在前面，会无法开启allegro。我的方法是先装ALLEGRO再装PADS.如果要先PADS的话，你装好PADS后，在环境变里找到“PATH=****”这一项，然后先把路径内容复制起来，等装完ALLEGRO后再把这些内粘贴到新的“PATH=****”里面就可以了。PADS9.3的认识PADS9.3的界面第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页A.系统预设线宽设置B.整个板子Top正面限高及Bot背面限高C.DefaultFont：设置预设字型D.一般文字线宽(LineWidth)与大小(Size)E.元件编号(ReferenceDesignators)的线宽(LineWidth)与大小(Size)F.HatchView第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页在文件中的RMB是指RightMouseButton(点鼠标右键）绘制板框第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页元件库第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页第11页共45页第10页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共45页选择焊盘，RMB(鼠标右键）-STEPandRepeat，可以对该焊盘进行复制。若选择Polar,可以将该PAD围成一圆形。第12页共45页第11页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共45页第13页共45页第12页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共45页在现有封装的基础上，改变焊盘选择该封装-RMB-EditDecal,选择需要改变的焊盘，RMB-Properties...,点击PadStack,在PadStackProoperties对话框中可以选择或者改变自己所需要的焊盘。File-SaveDecalAs...,可以将新焊盘重新命名并保存到自己的库中。选择零件-RMB-SavetoLibrary,可以将该零件保存到自己的库中，如下图。第14页共45页第13页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共45页第15页共45页第14页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共45页规则设置铺铜设置第16页共45页第15页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共45页以上图片摘自泓泰的PADS9.3LAYOUT,由于本人是菜鸟，刚刚接触PADS9.3，故下载了些相关资料对其做了相关了解。更多信息请查看后面的相关资源。以下我们正式开始起航我们的4层板的PCBA制作吧。步骤一：创建封装除了标准的0402封装的电阻电容以及标准的SOP-8封装的LMP7702，我们需要建立的封装还有4PIN的连接器CON4_146X50。Active触点（18个小触点，1个大触点（该触点在做PAD时添加对绿油的覆盖）），另外关于板边的shileld所添加的过孔我们以创建零件的方式来实现.首先创建一个属于自己的库，以便在新建立的库中调用新建立的零件。第17页共45页第16页共45页编号：时间...
