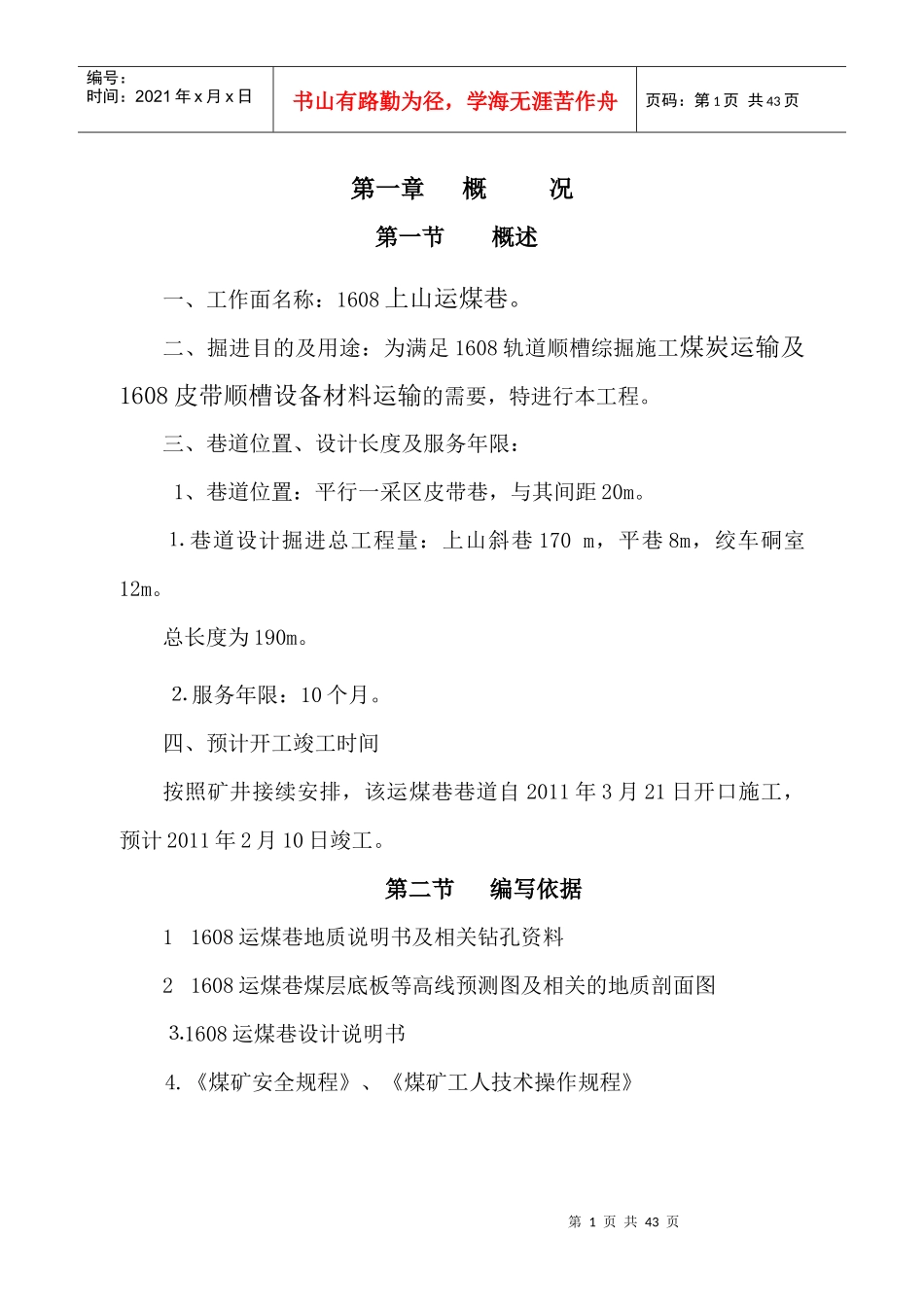

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第一章概况第一节概述一、工作面名称：1608上山运煤巷。二、掘进目的及用途：为满足1608轨道顺槽综掘施工煤炭运输及1608皮带顺槽设备材料运输的需要，特进行本工程。三、巷道位置、设计长度及服务年限：1、巷道位置：平行一采区皮带巷，与其间距20m。⒈巷道设计掘进总工程量：上山斜巷170m，平巷8m，绞车硐室12m。总长度为190m。⒉服务年限：10个月。四、预计开工竣工时间按照矿井接续安排，该运煤巷巷道自2011年3月21日开口施工，预计2011年2月10日竣工。第二节编写依据11608运煤巷地质说明书及相关钻孔资料21608运煤巷煤层底板等高线预测图及相关的地质剖面图⒊1608运煤巷设计说明书4.《煤矿安全规程》、《煤矿工人技术操作规程》第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表1第二节煤（岩）层赋存特征该煤层赋存于西山窑组主含煤岩段上部，B5煤层之上，与上部B7煤层间距0.30～21.54m。煤层自Ⅰ线西150m以西地表露头火烧，Ⅷ勘探线以西深部火烧，全层厚1.32～4.09m，平均厚度1.93m；可采厚度为1.30～3.73m，平均可采厚1.81m。煤层结构较简单，可见1层0.30～0.44m厚的泥岩夹矸。顶板为含炭泥质粉砂岩、细砂岩，偶见泥岩；底采区一采区工程名称1608上山运煤巷地面标高/m1540～1660井下标高/m1293～1366地面相对位置建筑物、小井及其它运煤巷地面位于主井口西南方向约840～1554m处，地表为丘陵地带，无建筑物。井下相对位置1608运煤巷东翼位于一采区皮带上山，与一采区皮带上山平行，上部紧靠1608综采面停采线。邻近采掘情况对掘进巷道的影响1608运煤巷四邻没有回采，为实体煤层。对掘进无影响第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页板为中-细砂岩，偶见含炭粉砂质泥岩，属中厚煤层；变异系数24.46%(γ≤25%），可采指数0.92(0.95≥Km≥0.80)，属较稳定煤层。本煤层平均厚度1.81m。煤的宏观煤岩组分以暗煤为主，其次为亮煤、丝炭。肉眼煤岩类型为半亮型-暗淡型。煤层结构简单，煤层稳定。煤层走向近东西，倾向南，倾角24°～33°平均28º。普氏硬度系数2，容重1.32t/m3。煤层特征情况表表2指标参数备注煤层厚度（平均）m1.81煤层倾角（最大～最小/平均）/（º）33～24/28煤层硬度（f）2煤层层理（发育程度）较发育煤层节理（发育程度）较发育自然发火期/月3～6绝对瓦斯涌出量/（m3﹒min-1）0.65m3/min相对瓦斯涌出量/（m3﹒t-1）0.382煤尘爆炸性具有爆炸性煤层顶底板情况表表3名称岩石类别硬度（f）厚度(m)岩性顶板直接顶粉～细砂岩45以含炭泥质粉砂岩、细砂岩为主，偶见泥岩第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页底板直接底中细砂岩52细砂岩，偶见泥质粉砂岩。第三节地质构造该运煤巷地质构造较为简单，但是大约在90m处有一小构造，对施工有一定影响。该运煤巷无火成岩侵入的岩墙、岩床、陷落柱等。第四节水文地质侏罗系中统西山窑组弱含水层是本工作面开采时的主要充水含水层。西山窑组弱含水层出露于井田的中部，其岩性由泥质粉砂岩、细砂岩、中砂岩、砂砾岩、泥岩及煤层组成，地下水赋存在岩层的孔隙裂隙中；含水层厚度50.89～57.83m；据ZK201、ZK301孔抽水试验成果，渗透系数为0.0016～0.06m/d，单位涌水量q为0.0015～0.0358L/S·m，为弱富水含水层。西山窑组弱含水层补给途径主要由大气降水沿地层倾向进行缓慢渗透，由于含水层的储水性和透水性都很弱，对运煤巷开采影响不大。第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页第三章巷道布置及支护说明第一节巷道布置1608运煤巷位于一采区西翼，1608运煤巷设计总长度为190m，其中上山斜巷170m，平巷8m，绞车硐室12m。方位166°29′55″沿B6煤层顶板掘进。第二节矿压观测一、锚杆锚固力监测1、巷道掘进过程中，选...
