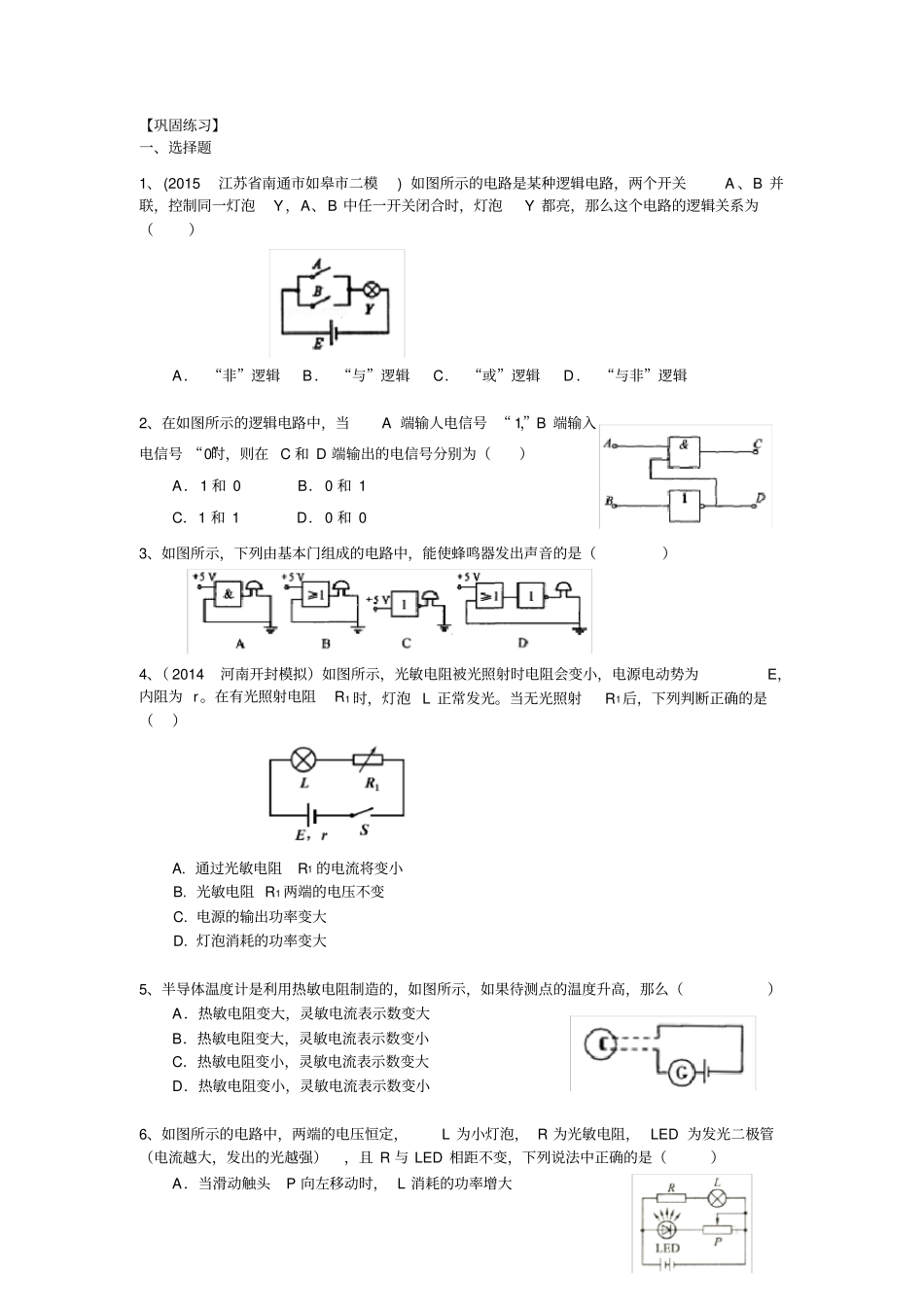

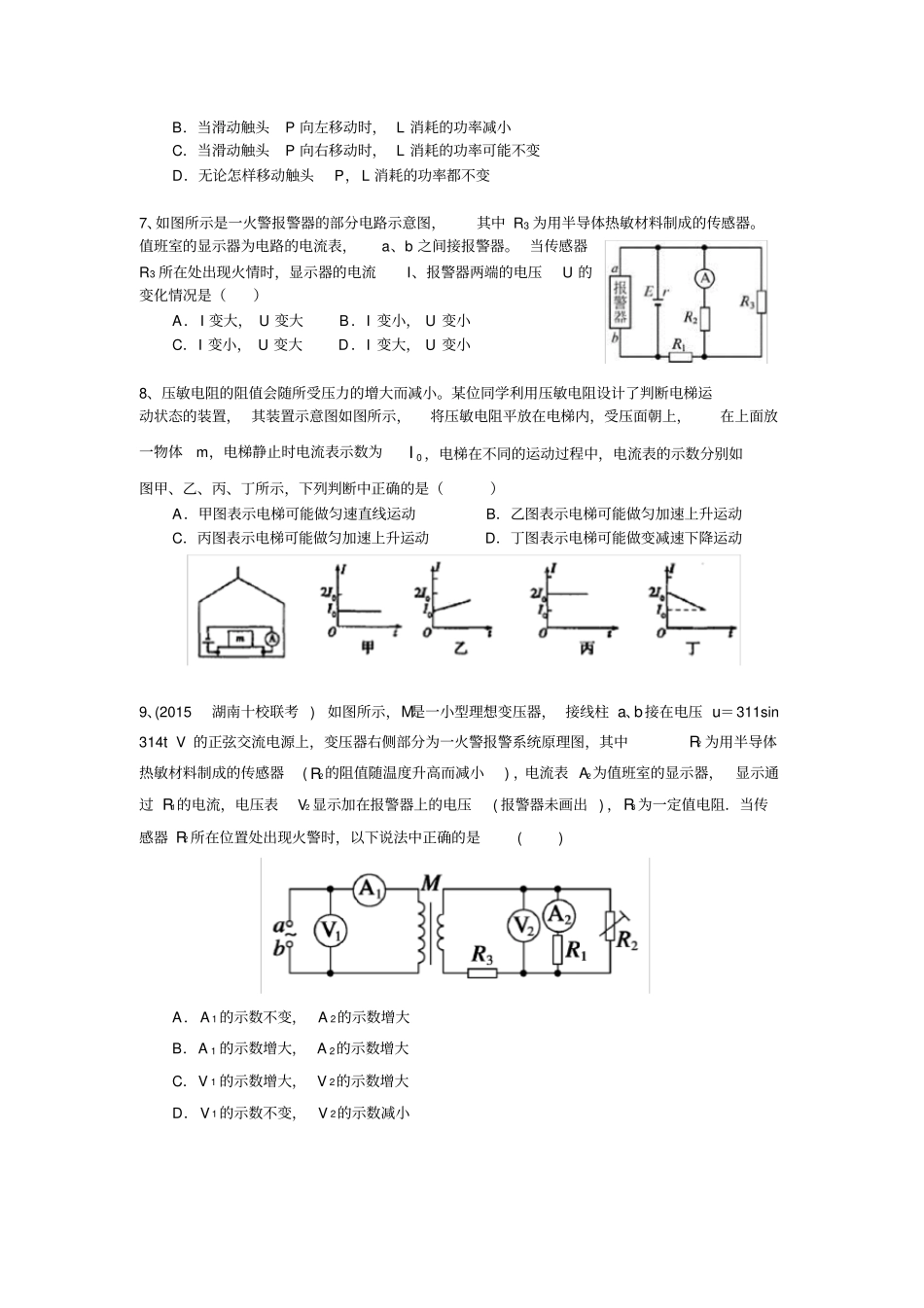

【巩固练习】一、选择题1、(2015江苏省南通市如皋市二模)如图所示的电路是某种逻辑电路，两个开关A、B并联，控制同一灯泡Y，A、B中任一开关闭合时，灯泡Y都亮，那么这个电路的逻辑关系为（）A．“非”逻辑B．“与”逻辑C．“或”逻辑D．“与非”逻辑2、在如图所示的逻辑电路中，当A端输人电信号“1”，B端输入电信号“0”时，则在C和D端输出的电信号分别为（）A．1和0B．0和1C．1和1D．0和03、如图所示，下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）4、（2014河南开封模拟）如图所示，光敏电阻被光照射时电阻会变小，电源电动势为E，内阻为r。在有光照射电阻R1时，灯泡L正常发光。当无光照射R1后，下列判断正确的是（）A.通过光敏电阻R1的电流将变小B.光敏电阻R1两端的电压不变C.电源的输出功率变大D.灯泡消耗的功率变大5、半导体温度计是利用热敏电阻制造的，如图所示，如果待测点的温度升高，那么（）A．热敏电阻变大，灵敏电流表示数变大B．热敏电阻变大，灵敏电流表示数变小C．热敏电阻变小，灵敏电流表示数变大D．热敏电阻变小，灵敏电流表示数变小6、如图所示的电路中，两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管（电流越大，发出的光越强），且R与LED相距不变，下列说法中正确的是（）A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变7、如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器。值班室的显示器为电路的电流表，a、b之间接报警器。当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小8、压敏电阻的阻值会随所受压力的增大而减小。某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为0I，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是（）A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做变减速下降运动9、(2015湖南十校联考)如图所示，M是一小型理想变压器，接线柱a、b接在电压u＝311sin314tV的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料制成的传感器(R2的阻值随温度升高而减小)，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在位置处出现火警时，以下说法中正确的是()A．A1的示数不变，A2的示数增大B．A1的示数增大，A2的示数增大C．V1的示数增大，V2的示数增大D．V1的示数不变，V2的示数减小10、一中学生为“神舟”七号载人飞船设计了一个可测定竖直方向加速度的装置，其原理可简化如图所示。连接在竖直弹簧上的重物与滑动变阻器的滑动触头连接，该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加速度值。关于这个装置在“神舟”七号载人飞船发射、运行和回收过程中示数的判断正确的是（）A．飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数仍为正B．飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数为负C．飞船在圆轨道上运行时，电压表的示数为零D．飞船在圆轨道上运行时，电压表示数所对应的加速度应约为9.82/ms11、一惯性制导系统已广泛应用于弹道式导弹工程中，这个系统的重要元件之一是加速度计。加速度计的构造原理的示意图如图所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数为k的弹簧相连；两弹簧的另一端与固定壁相连．滑块原来静止，弹簧处于自然长度．滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制...
