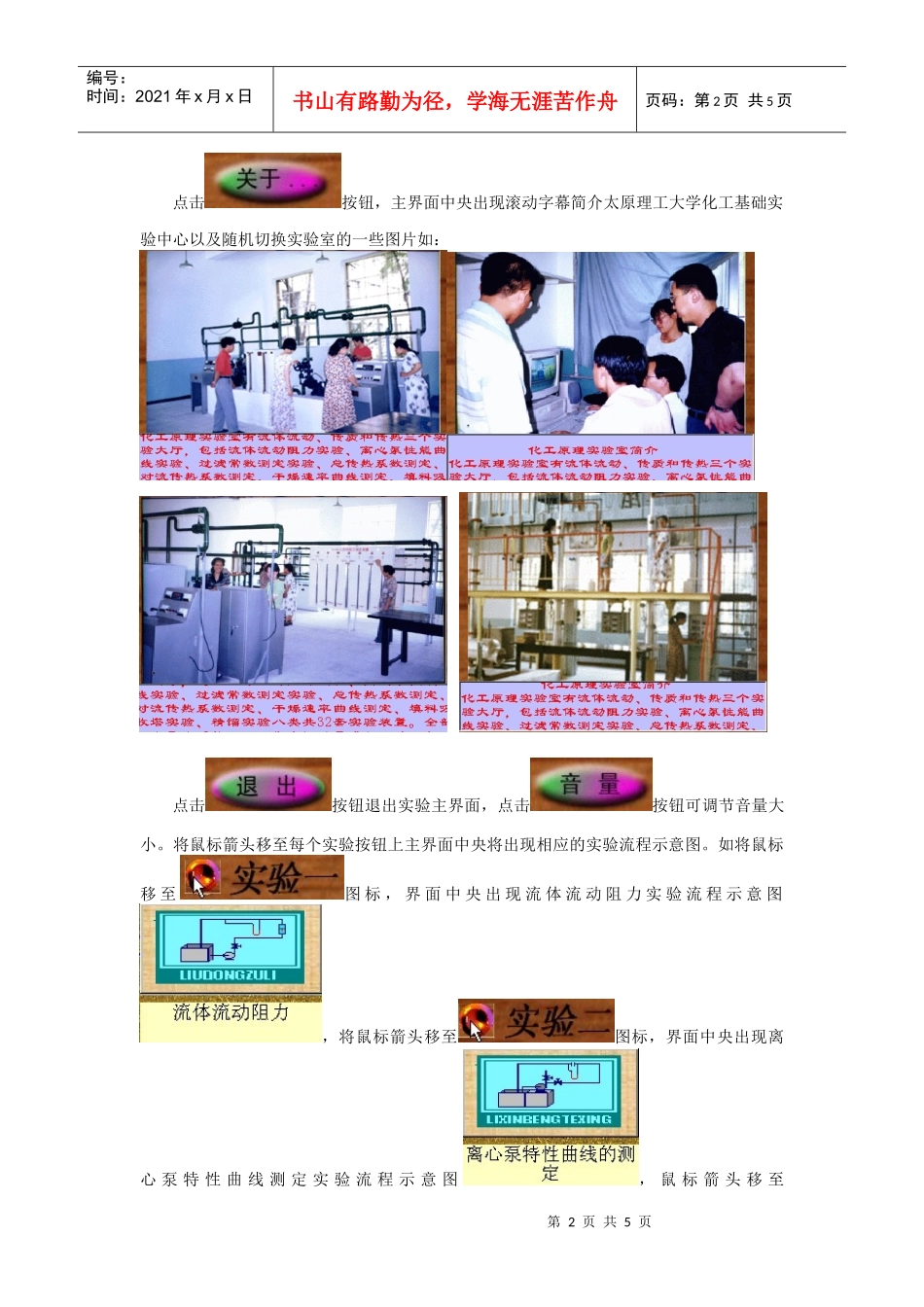

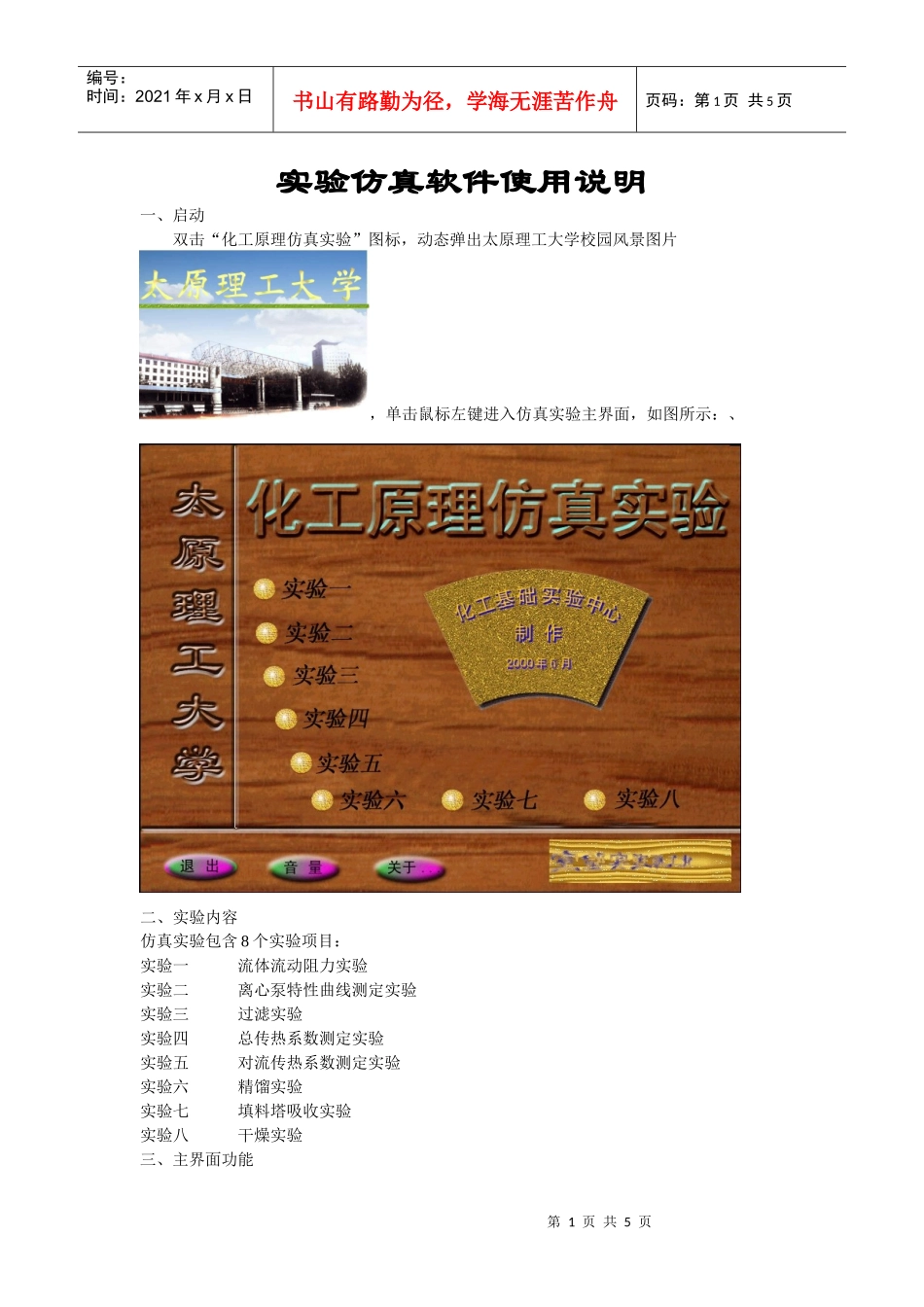

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页实验仿真软件使用说明一、启动双击“化工原理仿真实验”图标，动态弹出太原理工大学校园风景图片，单击鼠标左键进入仿真实验主界面，如图所示：、二、实验内容仿真实验包含8个实验项目：实验一流体流动阻力实验实验二离心泵特性曲线测定实验实验三过滤实验实验四总传热系数测定实验实验五对流传热系数测定实验实验六精馏实验实验七填料塔吸收实验实验八干燥实验三、主界面功能第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页点击按钮，主界面中央出现滚动字幕简介太原理工大学化工基础实验中心以及随机切换实验室的一些图片如：点击按钮退出实验主界面，点击按钮可调节音量大小。将鼠标箭头移至每个实验按钮上主界面中央将出现相应的实验流程示意图。如将鼠标移至图标，界面中央出现流体流动阻力实验流程示意图，将鼠标箭头移至图标，界面中央出现离心泵特性曲线测定实验流程示意图，鼠标箭头移至第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页图标，界面中央出现过滤实验流程示意图，鼠标箭头移至图标，界面中央出现总传热实验流程示意图，鼠标箭头移至图标，界面中央出现对流传热实验流程示意图，鼠标箭头移至图标，界面中央出现精馏实验流程示意图，鼠标箭头移至图标，界面中央出现吸收实验流程示意图，鼠标箭头移至图标，界面中央出现干燥实验流程示意图。点击每个实验按钮即可进入相应的单元操作实验界面。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页四、单元操作实验系统功能下面介绍本软件共有的系统功能，包括菜单的功能和内容，一些共有仪表、设备的调节方法。请您务必仔细阅读，在以后的实验步骤介绍中，遇到相关的使用方法问题，将不再做单独介绍。要启动某个实验，在主界面点击某个实验图标进入实验界面。在实验主界面下方一般有开始实验，记录数据，显示数据，评分系统，显示帮助，退出实验等几个公共按钮，某些按钮反白显示表示这些按钮暂时不能使用。将鼠标移至实验装置中的仪器、仪表、开关和设备等部位时相应的文字说明将出现在界面上仪表旁边或界面下方的状态栏内。I.菜单功能1．点击按钮将出现对话框，完整输入专业班级、姓名、学号后，点击按钮，仿真实验开始，界面右下角计时器开始工作。2．点击按钮打开相应的仿真实验帮助文件菜单，简要介绍仿真实验的操作步骤。帮助文件中还包括每个实验的实验目的、实验内容、基本原理、实际操作实验步骤、实验报告和思考题几部分，点击相应目录可查看、学习有关内容。3．点击按钮记录一组相关实验数据，按钮旁边显示实验记录组数。4．点击按钮可查看实验结果，如原始数据表格、数据处理表格和相关实验曲线。5．点击按钮可查看实验成绩、误操作次数和实验用时。6．点击按钮返回到系统主界面。II.阀门、开关开启方法1．仿真实验中管道阀门主要有截止阀和球法（包括旋塞）两种。截止阀旁边一般有两个三角形按钮，如：或。红色按钮表示关闭，绿色表示打开；打开截止阀后用鼠标左键点击上边或右边三角形按钮增加阀门开度或流量，点击下边或左边三角形按钮减小阀门开度或流量。球阀手柄与管道垂直为关闭，如或，手柄与管道平行为开启，如或，当鼠标移至手柄处变为手形点击手柄即可开启第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页或关闭球阀。2．离心泵、管道泵、气泵、风机、加热器及电子天平等开关均为一对红绿按钮开关，点击暗绿色按钮变亮打开，如变为，点击红色按钮为关闭。3．压力表、压差计、流量计、轴功率、温度仪、计时器等测量数据在实验中显示在相应仪表框内或旁边。实验过程中操作步骤不正确或操作失误将出现提示框或警告框并指出正确的操作步骤或方法，因此按照帮助文件中的仿真实验操作步骤可顺利完成全部仿真实验。
