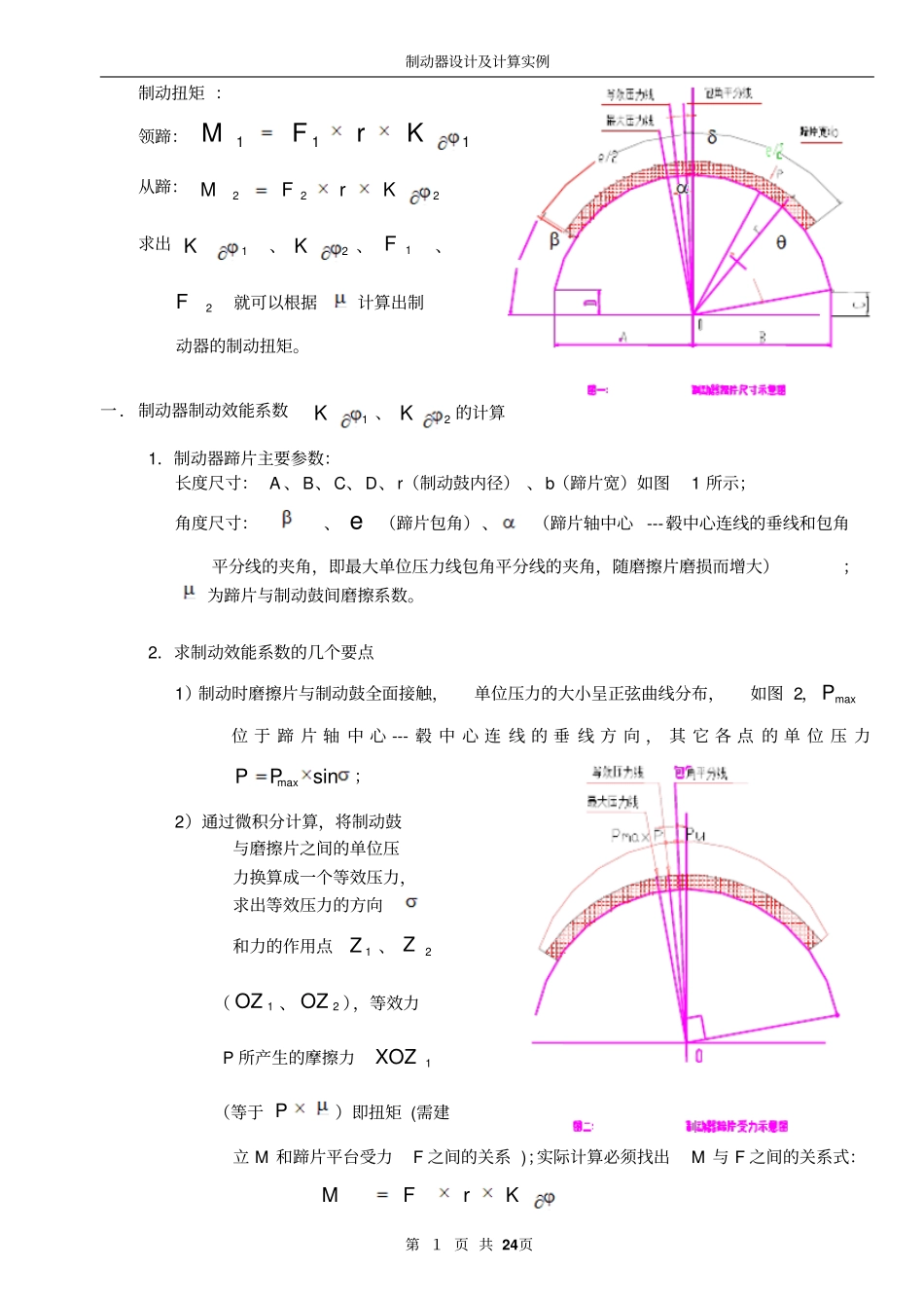

制动器设计及计算实例_第1页
1/24

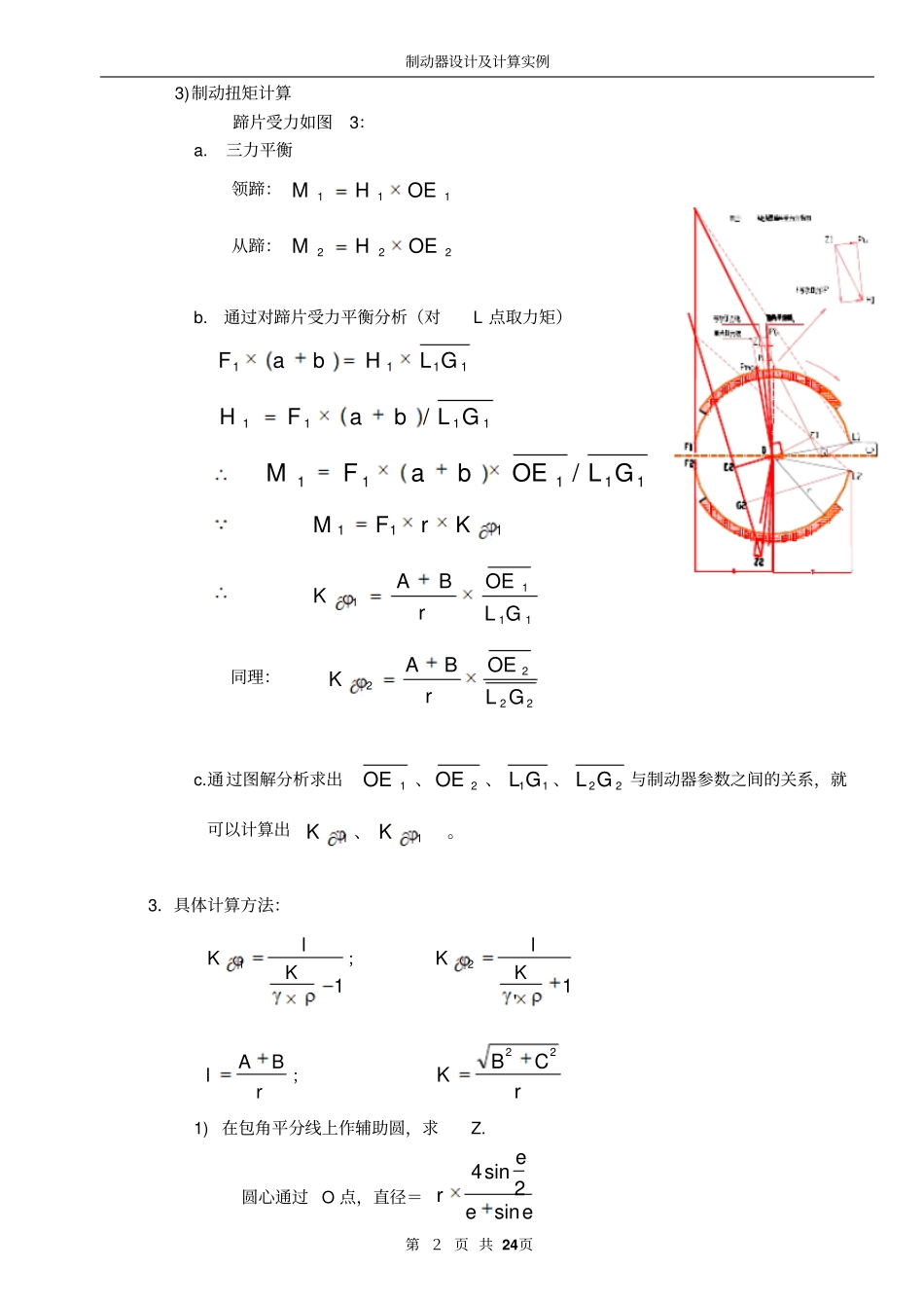

制动器设计及计算实例_第2页
2/24

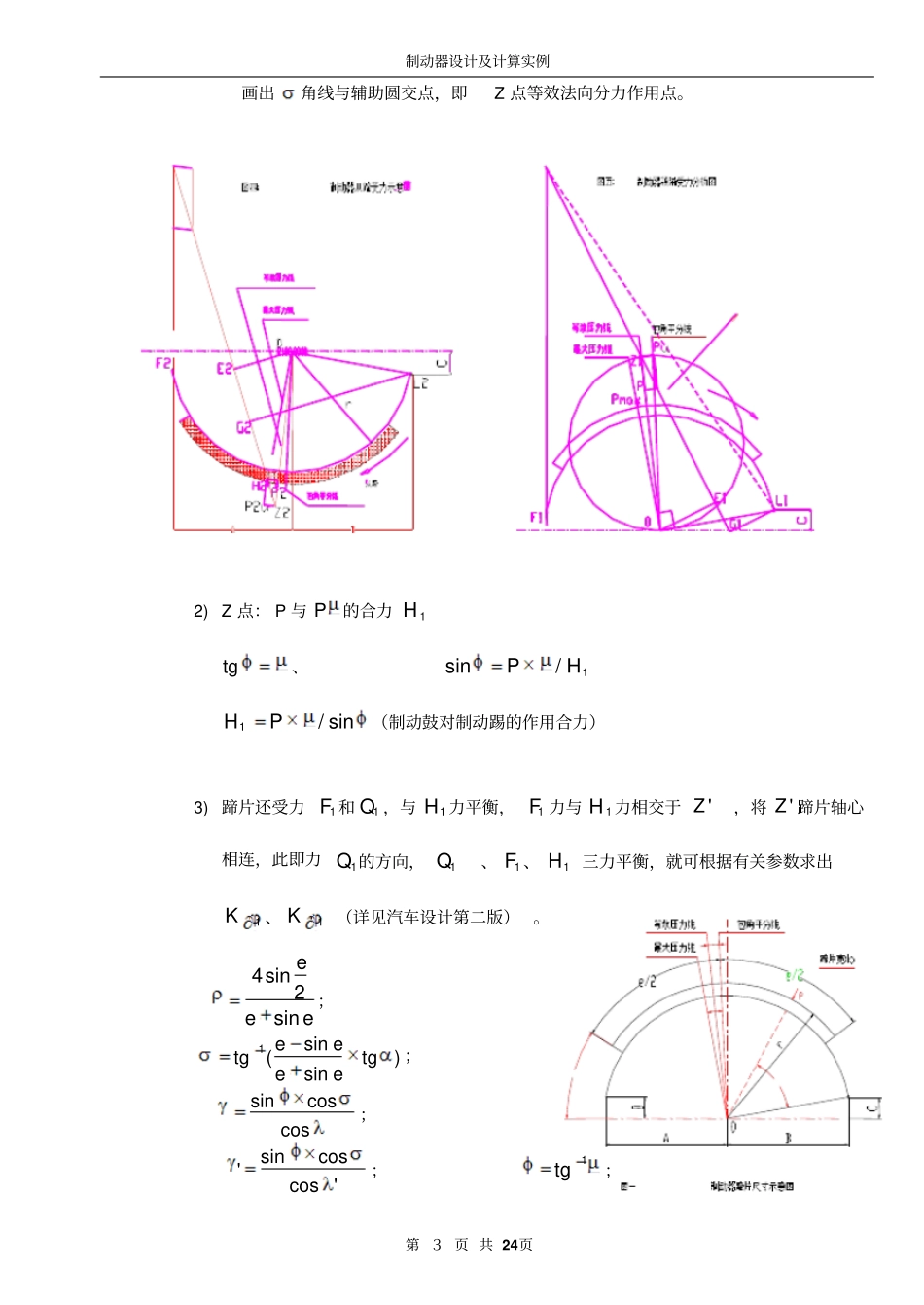

制动器设计及计算实例_第3页
3/24
制动器设计及计算实例第1页共24页制动扭矩:领蹄:111KrFM从蹄:222KrFM求出1K、2K、1F、2F就可以根据计算出制动器的制动扭矩。一.制动器制动效能系数1K、2K的计算1.制动器蹄片主要参数:长度尺寸:A、B、C、D、r(制动鼓内径)、b(蹄片宽)如图1所示;角度尺寸:、e(蹄片包角)、(蹄片轴中心---毂中心连线的垂线和包角平分线的夹角,即最大单位压力线包角平分线的夹角,随磨擦片磨损而增大);为蹄片与制动鼓间磨擦系数。2.求制动效能系数的几个要点1)制动时磨擦片与制动鼓全面接触,单位压力的大小呈正弦曲线分布,如图2,maxP位于蹄片轴中心---毂中心连线的垂线方向,其它各点的单位压力sinmaxPP;2)通过微积分计算,将制动鼓与磨擦片之间的单位压力换算成一个等效压力,求出等效压力的方向和力的作用点1Z、2Z(1OZ、2OZ),等效力P所产生的摩擦力1XOZ(等于P)即扭矩(需建立M和蹄片平台受力F之间的关系);实际计算必须找出M与F之间的关系式:KrFM制动器设计及计算实例第2页共24页3)制动扭矩计算蹄片受力如图3:a.三力平衡领蹄:111OEHM从蹄:222OEHMb.通过对蹄片受力平衡分析(对L点取力矩)1111GLHbaF1111/GLbaFH11111/GLOEbaFM111KrFM1111GLOErBAK同理:2222GLOErBAKc.通过图解分析求出1OE、2OE、11GL、22GL与制动器参数之间的关系,就可以计算出1K、1K。3.具体计算方法:11KlK;1'2KlKrBAl;rCBK221)在包角平分线上作辅助圆,求Z.圆心通过O点,直径=eeersin2sin4制动器设计及计算实例第3页共24页画出角线与辅助圆交点,即Z点等效法向分力作用点。2)Z点:P与P的合力1Htg、1/sinHPsin/1PH(制动鼓对制动踢的作用合力)3)蹄片还受力1F和1Q,与1H力平衡,1F力与1H力相交于'Z,将'Z蹄片轴心相连,此即力1Q的方向,1Q、1F、1H三力平衡,就可根据有关参数求出1K、1K(详见汽车设计第二版)。eeesin2sin4;)sinsin(1tgeeeetg;coscossin;'coscossin';1tg;制动器设计及计算实例第4页共24页;'根据制动器的有关参数,就可计算不同时,制动器领蹄和从蹄的制动效能系数1K、2K。例:【EQ140计算结果】EQ140恒力原阳(后)EQ1070(后)0.20.30.350.40.450.41K0.6161.1391.5041.9722.6282.0111.9961.9642K0.350.4740.5270.5760.6210.5740.5710.5821/KKi0.5680.4160.350.2920.2630.2850.2860.295摩擦片上最大单位压力位于角处:)sin())90(cos()cos(110xx摩擦片上单位压力的分配:)cos(maxppmaxP位于与x-x成角处。单位压力在x、y方向上分解:P分解为:cosPPxsinPPycos)cos(maxPPx)cos(sinmaxPPy对整个蹄片x-x方向上合力为:22rdbPPxxcos)sin(21maxrbP同样y-y方向上合力为:制动器设计及计算实例第5页共24页cos)sin(21maxrbPPy合力角度xycPPtg=tgsinsin)sinsin(1tgtgc等效压力:22yxPPP或cxPPcos/方向通过,crbPPcos/cos)sin(21max以上是固定销式求合力的方法(含合力的角度c)摩擦力矩:crPT,c为常数;(另外,摩擦力矩T还可以用积分方法求:rdbPrT22=cos2sin2max2Pbr)crbPPcos/cos)sin(21maxrdbPrT22=cos2sin2max2Prbcos)sin(21cos2sin2maxmax2rbPrPrbrPTcccossin2sin力矩:制动器设计及计算实例第6页共24页crPTcossin2sin4crPOZZMcr由制动器的几何尺寸(、)确定。总等效压力:由P与输入力F的关系可作图求出(力平衡)故可得出:BEFrFT式中BEF为制动器效率因数。车型制动鼓直径K(前桥)K(前桥)3.04.01K2K1K2K12/KKiEQ1404201.1390.4741.9720.5760.292EQ1061(恒力)3202.0110.5740.285EQ1061(原阳)3201.9960.5710.286EQ10703201.9640.580.295JN1504401.20670.48132.14940.58340.271JN1614201.20940.48052.1580.58220.27注:1.对于凸轮式气制动,蹄片轴作支承=0.4时,1K均为2左右,2K均为0.58左右,2.行程相同,磨损相同,21MMM2211KrFKrF宏观看:制动器设计及计算实例第7页共24页21MM2211KrFKrFiFFKK2121rFKM112rFK2223.对于油刹和楔块式制动器FFF21)(21KKrFMKrF资料介绍的BEF即21KK领蹄:111KrFM从蹄:222KrFM21MMM4.带蹄片轴的气刹式制动器21MM;iFFKK2121rFKrFKM2211225.对带蹄片轴的油刹制动器及楔形制动器:21MM但FFF21rKKFM)(211rKF制动器设计及计算实例第8页共24页...
