全厂给排水地管试压方案VIP免费

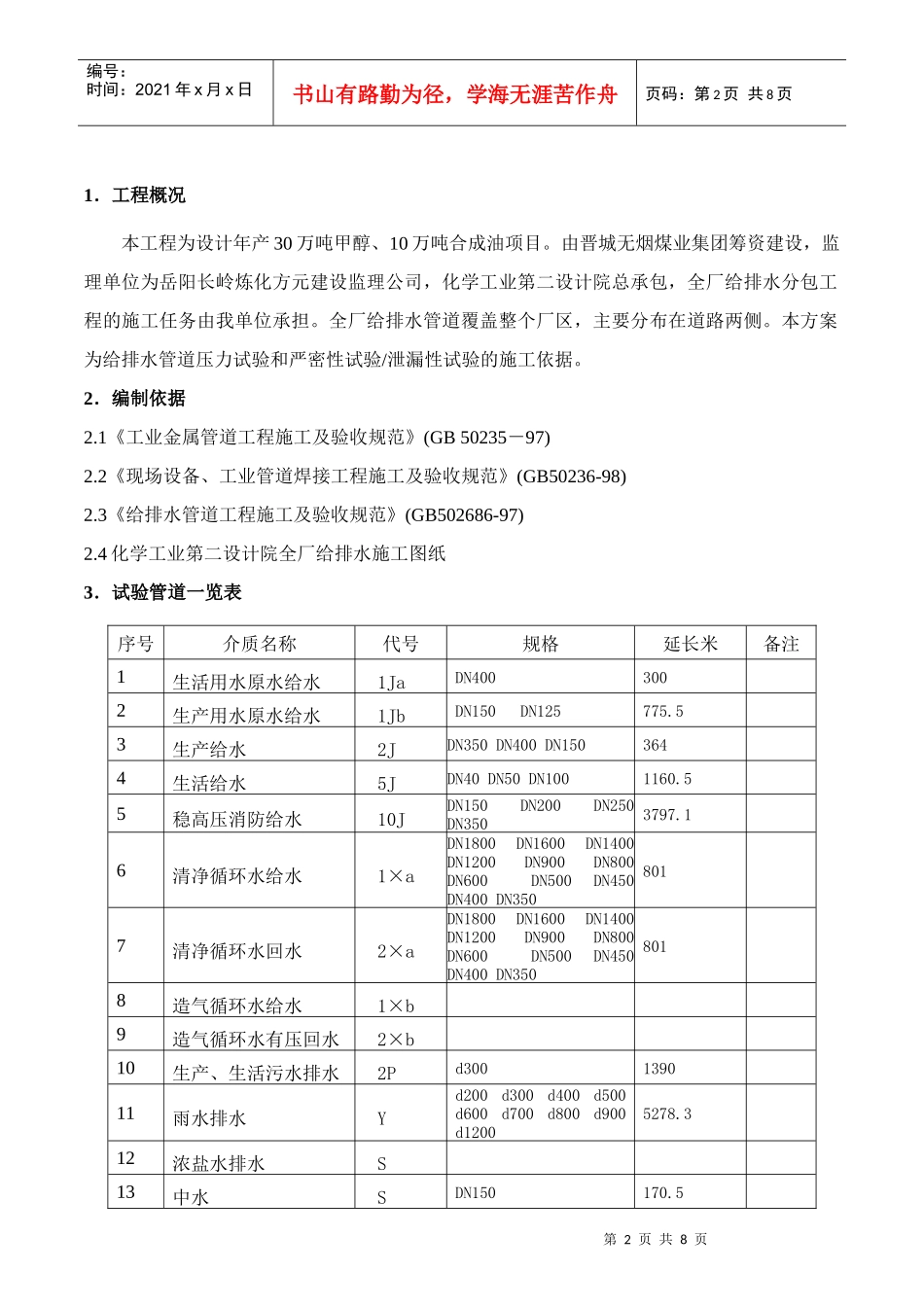

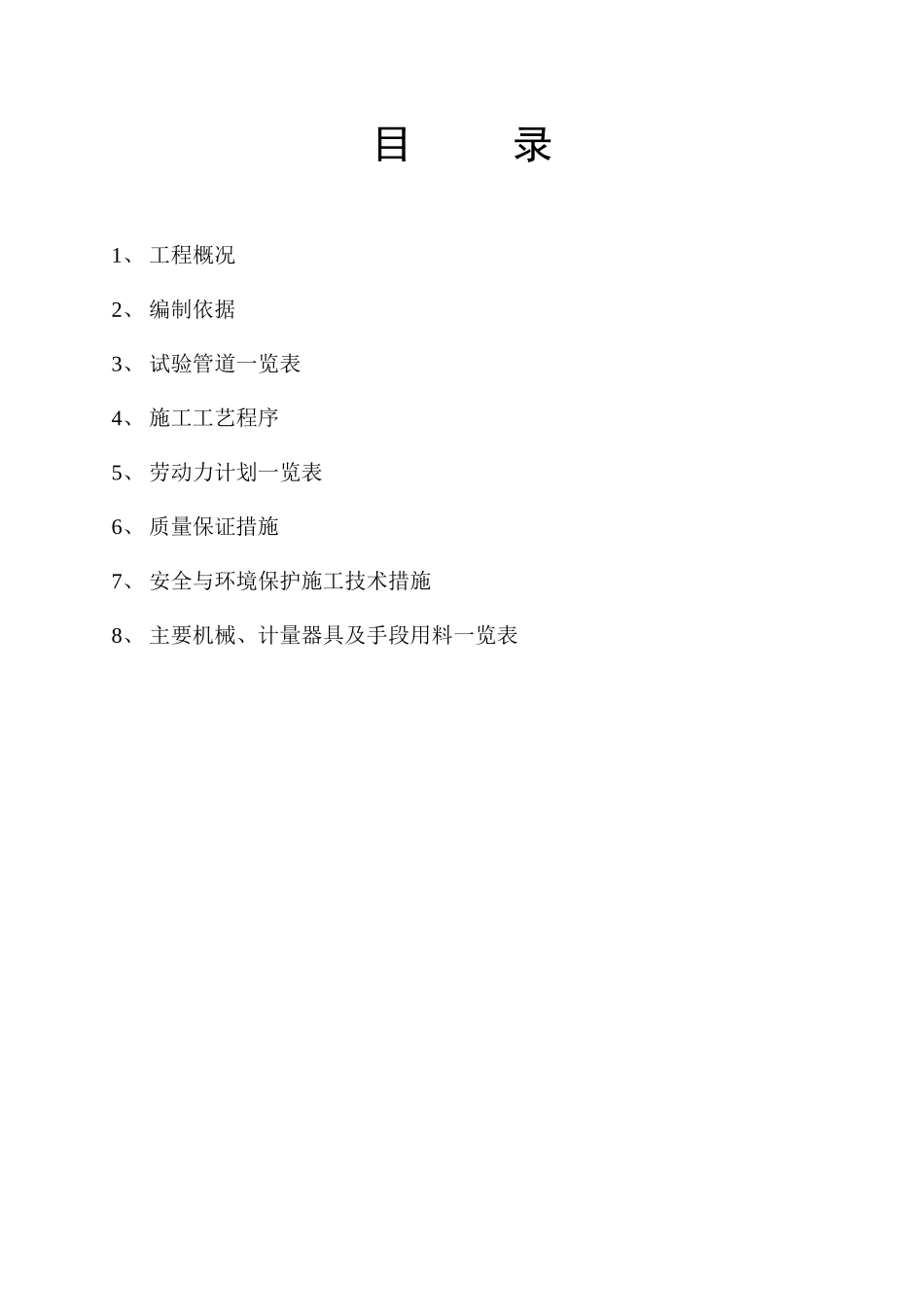

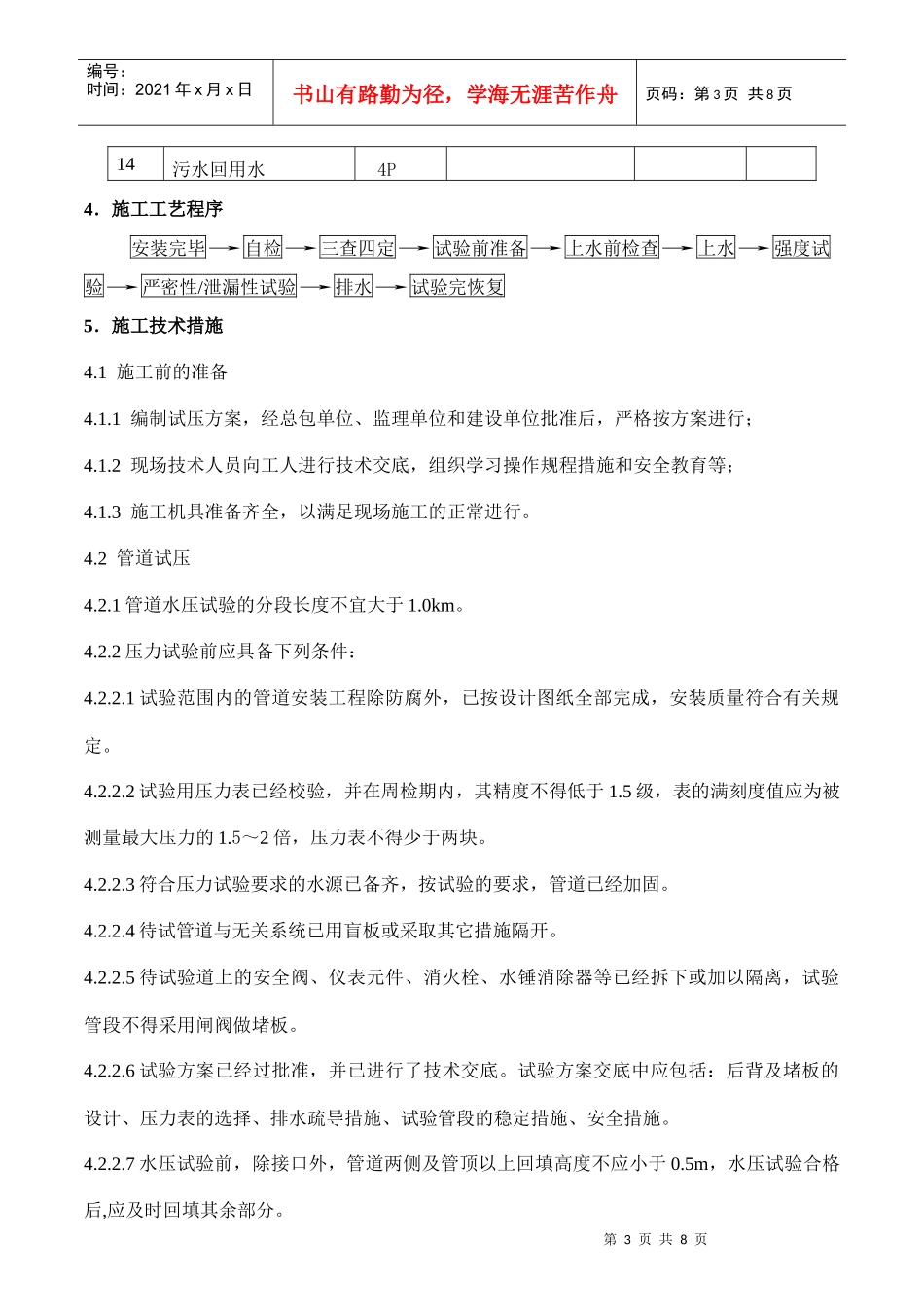

目录1、工程概况2、编制依据3、试验管道一览表4、施工工艺程序5、劳动力计划一览表6、质量保证措施7、安全与环境保护施工技术措施8、主要机械、计量器具及手段用料一览表第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1．工程概况本工程为设计年产30万吨甲醇、10万吨合成油项目。由晋城无烟煤业集团筹资建设，监理单位为岳阳长岭炼化方元建设监理公司，化学工业第二设计院总承包，全厂给排水分包工程的施工任务由我单位承担。全厂给排水管道覆盖整个厂区，主要分布在道路两侧。本方案为给排水管道压力试验和严密性试验/泄漏性试验的施工依据。2．编制依据2.1《工业金属管道工程施工及验收规范》(GB50235－97)2.2《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)2.3《给排水管道工程施工及验收规范》(GB502686-97)2.4化学工业第二设计院全厂给排水施工图纸3．试验管道一览表序号介质名称代号规格延长米备注1生活用水原水给水1JaDN4003002生产用水原水给水1JbDN150DN125775.53生产给水2JDN350DN400DN1503644生活给水5JDN40DN50DN1001160.55稳高压消防给水10JDN150DN200DN250DN3503797.16清净循环水给水1×aDN1800DN1600DN1400DN1200DN900DN800DN600DN500DN450DN400DN3508017清净循环水回水2×aDN1800DN1600DN1400DN1200DN900DN800DN600DN500DN450DN400DN3508018造气循环水给水1×b9造气循环水有压回水2×b10生产、生活污水排水2Pd300139011雨水排水Yd200d300d400d500d600d700d800d900d12005278.312浓盐水排水S13中水SDN150170.5第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页14污水回用水4P4．施工工艺程序安装完毕→自检→三查四定→试验前准备→上水前检查→上水→强度试验→严密性/泄漏性试验→排水→试验完恢复5．施工技术措施4.1施工前的准备4.1.1编制试压方案，经总包单位、监理单位和建设单位批准后，严格按方案进行；4.1.2现场技术人员向工人进行技术交底，组织学习操作规程措施和安全教育等；4.1.3施工机具准备齐全，以满足现场施工的正常进行。4.2管道试压4.2.1管道水压试验的分段长度不宜大于1.0km。4.2.2压力试验前应具备下列条件：4.2.2.1试验范围内的管道安装工程除防腐外，已按设计图纸全部完成，安装质量符合有关规定。4.2.2.2试验用压力表已经校验，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测量最大压力的1.5～2倍，压力表不得少于两块。4.2.2.3符合压力试验要求的水源已备齐，按试验的要求，管道已经加固。4.2.2.4待试管道与无关系统已用盲板或采取其它措施隔开。4.2.2.5待试验道上的安全阀、仪表元件、消火栓、水锤消除器等已经拆下或加以隔离，试验管段不得采用闸阀做堵板。4.2.2.6试验方案已经过批准，并已进行了技术交底。试验方案交底中应包括：后背及堵板的设计、压力表的选择、排水疏导措施、试验管段的稳定措施、安全措施。4.2.2.7水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m，水压试验合格后,应及时回填其余部分。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4.2.3试验管段灌满水后，宜在不大于工作压力条件下充分浸泡后再进行试压，钢管浸泡时间不少于24h。4.2.4管道水压试验的试验压力应符合下表规定：管道水压试验的试验压力（Mpa）序号系统种类系统代号试验压力1生活用水原水给水1Ja0.9MPa2生产用水原水给水1Jb0.9MPa3生产给水2J0.9MPa4生活给水5J0.9MPa5稳高压消防给水10J1.6MPa6清净循环水给水1×a0.9MPa7清净循环水回水2×a0.9MPa8造气循环水给水1×b1.6MPa9造气循环水有压回水2×b0.9MPa10生产、生活污水排水2P11雨水排水Y12浓盐水排水S0.9MPa13中水S0.9MPa14污水回用水4P0.9MPa4.2.5水压试验应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，停压30min，以压力不降、无渗漏为合格。4.2.6管道升压时，管道内的气体应排除，升压过程中，当发现压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压。4.2.7水压试验中，后背顶撑，管道两...
