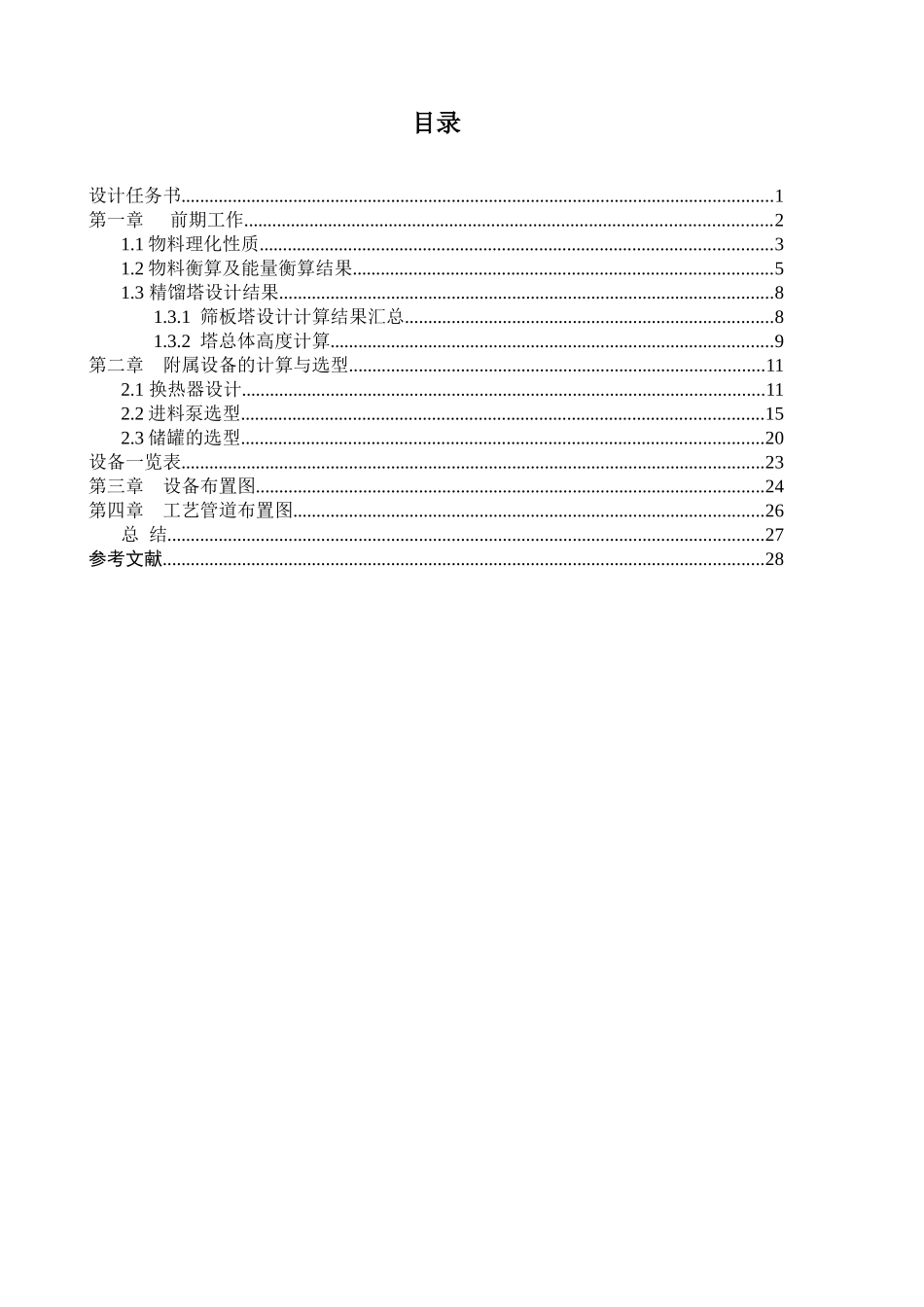

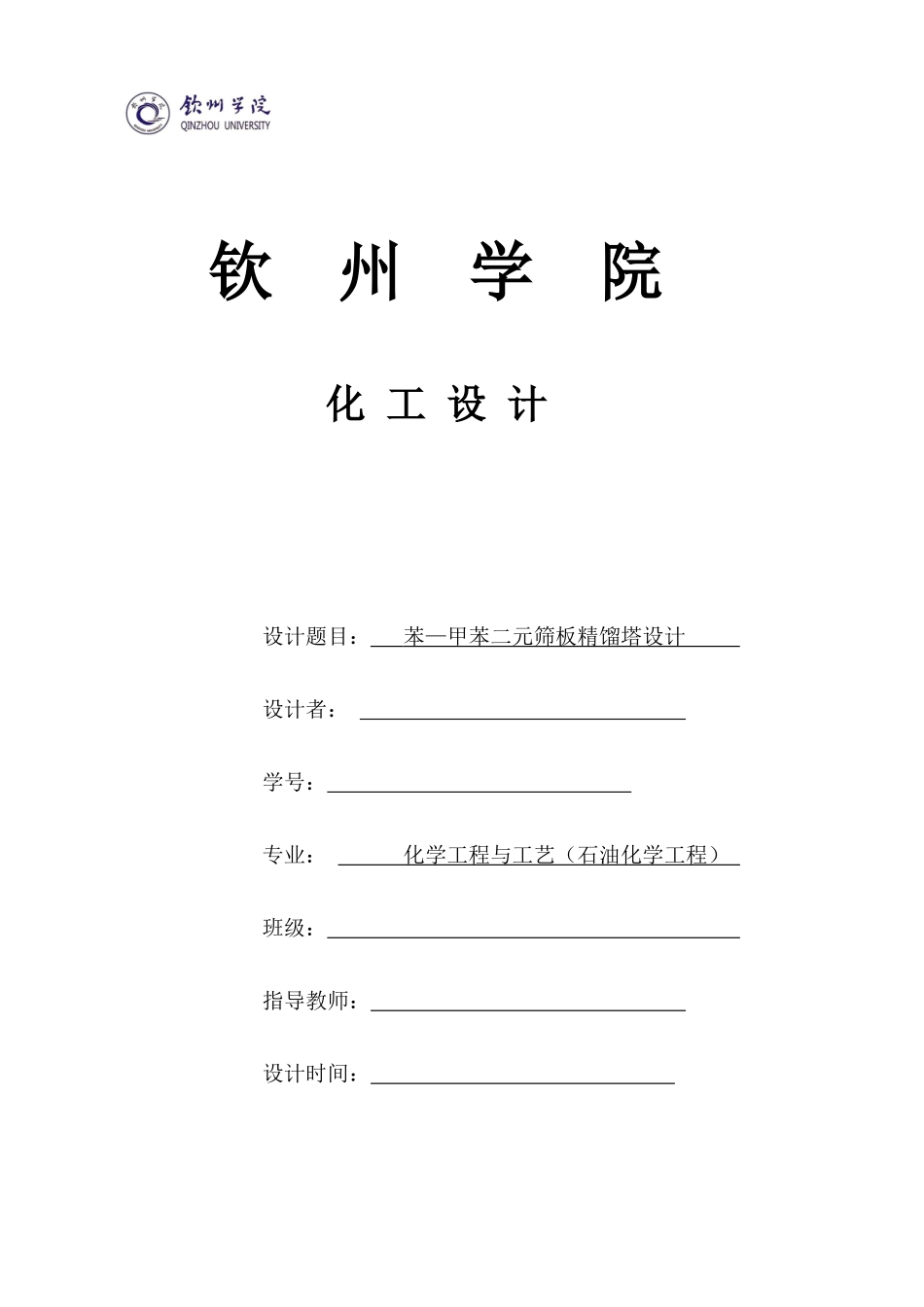

钦州学院化工设计设计题目：苯—甲苯二元筛板精馏塔设计设计者：学号：专业：化学工程与工艺（石油化学工程）班级：指导教师：设计时间：目录设计任务书...............................................................................................................................1第一章前期工作.................................................................................................................21.1物料理化性质..............................................................................................................31.2物料衡算及能量衡算结果..........................................................................................51.3精馏塔设计结果..........................................................................................................81.3.1筛板塔设计计算结果汇总...............................................................................81.3.2塔总体高度计算...............................................................................................9第二章附属设备的计算与选型.........................................................................................112.1换热器设计................................................................................................................112.2进料泵选型................................................................................................................152.3储罐的选型................................................................................................................20设备一览表.............................................................................................................................23第三章设备布置图.............................................................................................................24第四章工艺管道布置图.....................................................................................................26总结................................................................................................................................27参考文献.................................................................................................................................28设计任务书题目：苯—甲苯二元筛板精馏塔设计在一常压操作的连续精馏塔内分离苯－甲苯混合物。要求年处理量为3.6万吨，组成为苯0.43（质量分率，下同），馏出液组成为0.96，塔釜液组成为0.009。加料热状况q=1，塔顶全凝器为泡点回流，回流比RRmin=1.4。塔釜加热方式：间接蒸汽加热，采用120℃水蒸气；塔顶冷凝水采用钦州江河水源，温度T＝25℃。条件：常压，泡点进料，塔顶全凝器泡点回流，单板压降不大于0.7kPa，热源为低压饱和水蒸气（120℃），冷源为当地水（钦州地区）。操作压力进料热状态回流比单板压降进料热源建厂地址常压q=1R/Rmin=1.40.7kpa393.15k钦州地区工作日每年300天，每天24小时连续运行设计任务：1.列出物料理化性质；2.对分离系统进行物料衡算、热量衡算，绘制工艺物料流程图；3.选择控制方案，绘制PID图；3.对精馏塔工艺数据进行汇总，填写计算数据汇总表、绘制塔工艺条件图；4.对附属设备进行设计，确定设备的工艺设计参数，确定设备型号，完成设备一览表；泵：类型，流量，扬程，轴功率，允许吸上高度，备用率；换热器：类型，材质，热负荷，换热面积，冷、热载体的种类，冷（或热）流体的流量、温度和压力；贮罐：类型，材质，容积，基本尺寸。5.对设备进行布置确定各设备在平面与里面上的准确具体位置，绘制设备布置图。要求布置紧凑整齐，符合《建筑设计防火规范》、《化工企业安全卫生设计规定》等法律法规要求，具体见教材及资料。6.对工艺管道进...
