习题1数控机床控制系统VIP免费

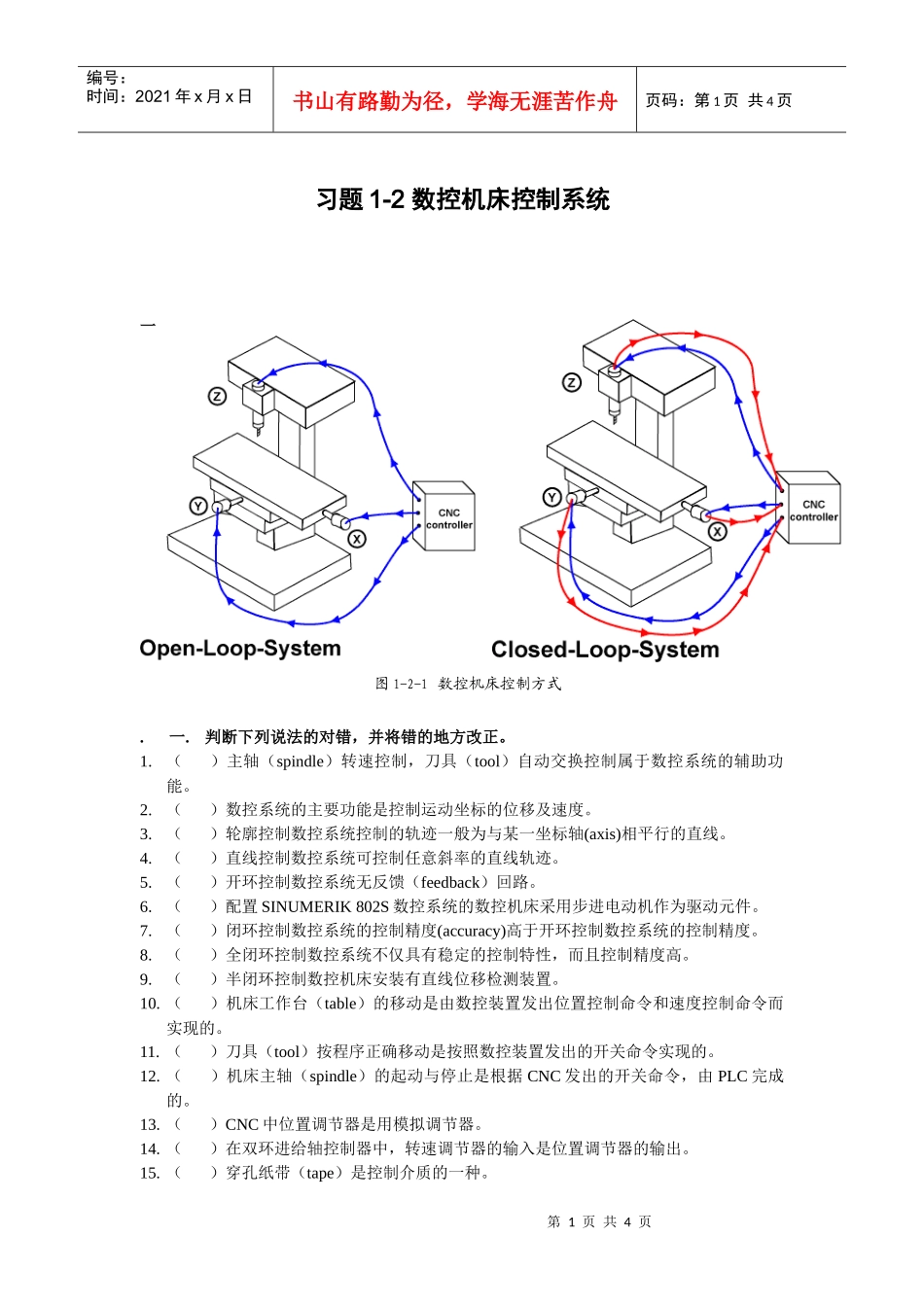

习题1数控机床控制系统_第1页
1/4

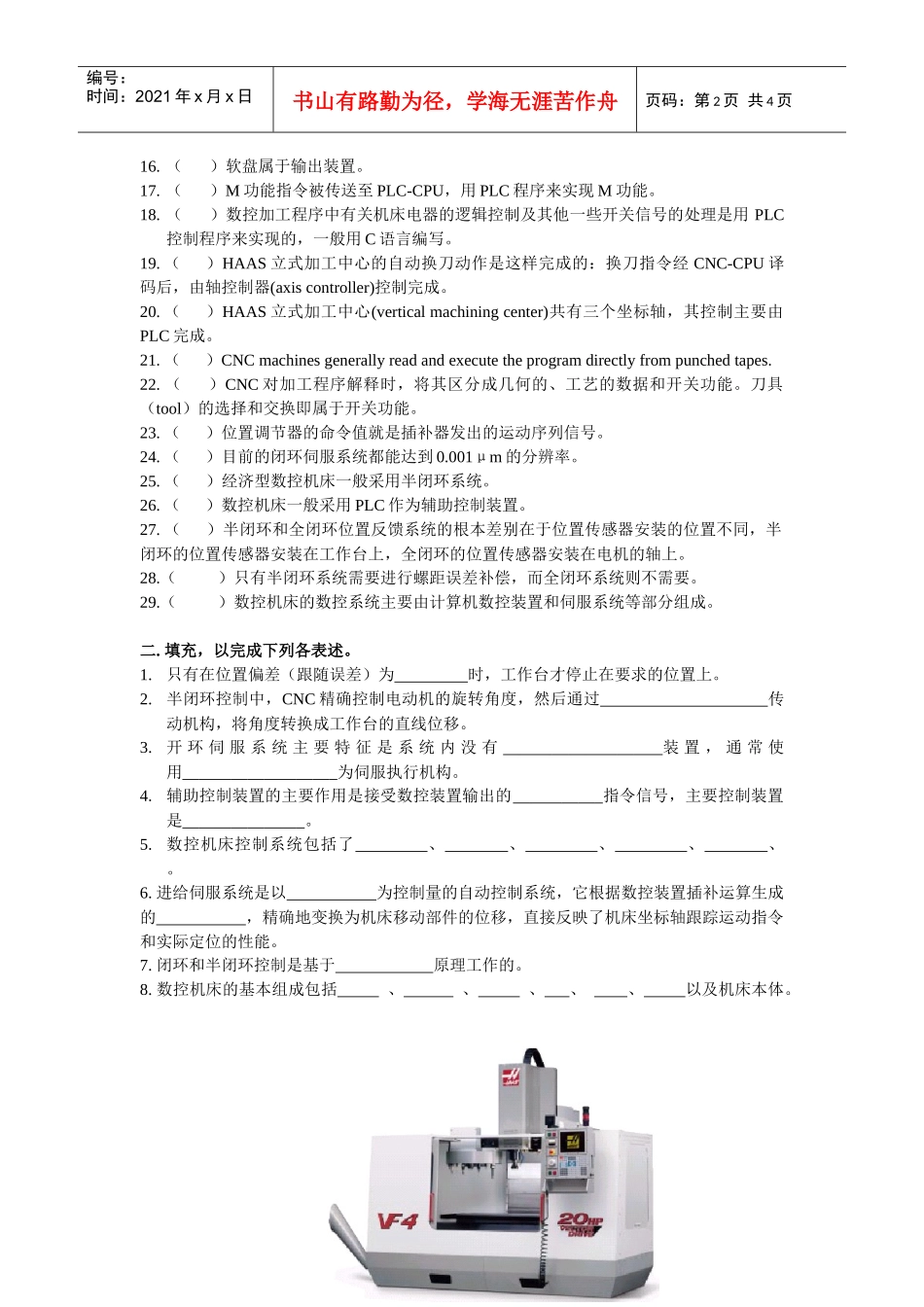

习题1数控机床控制系统_第2页
2/4

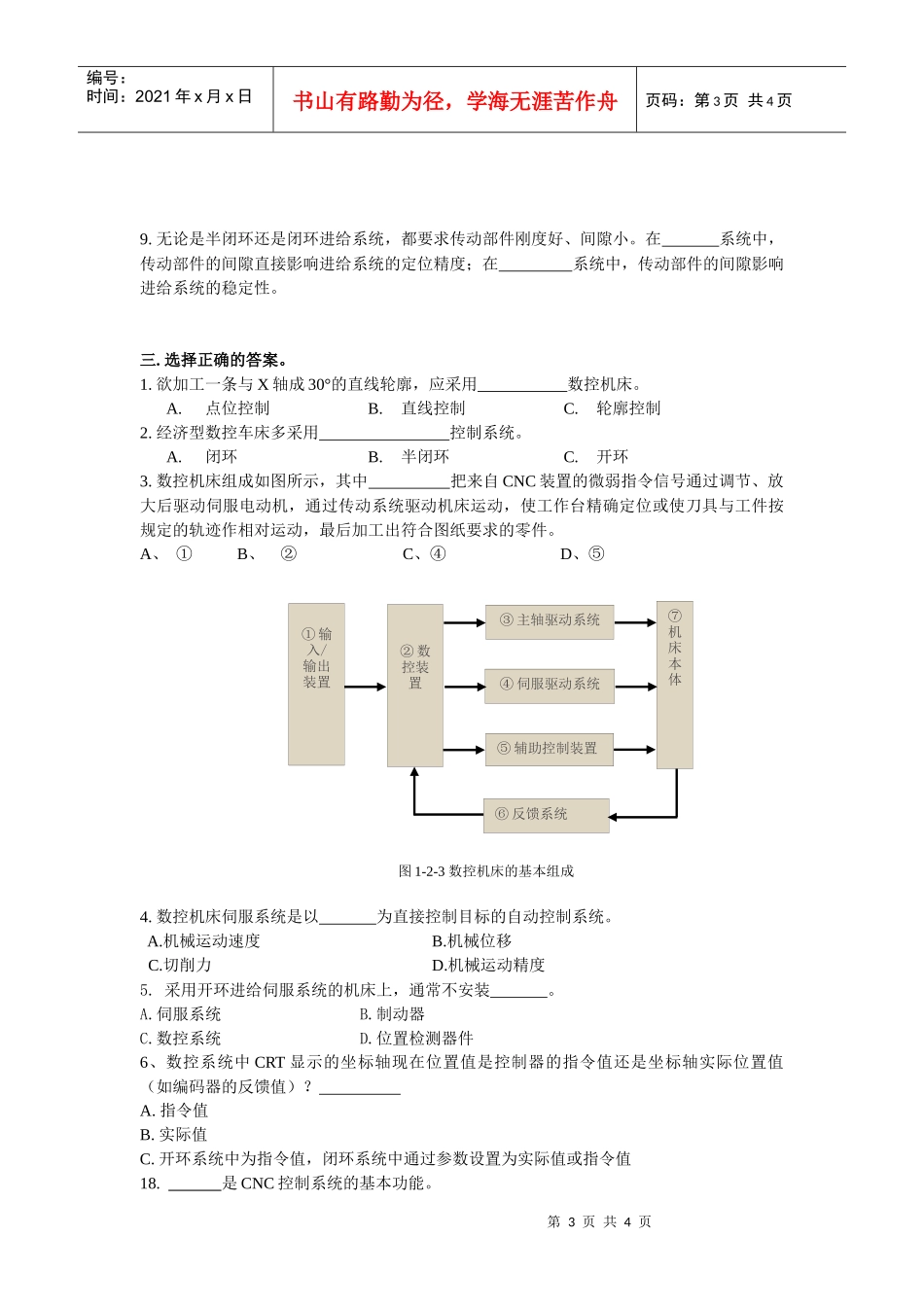

习题1数控机床控制系统_第3页
3/4
第1页共4页图1-2-1数控机床控制方式编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共4页习题1-2数控机床控制系统一.一.判断下列说法的对错,并将错的地方改正。1.()主轴(spindle)转速控制,刀具(tool)自动交换控制属于数控系统的辅助功能。2.()数控系统的主要功能是控制运动坐标的位移及速度。3.()轮廓控制数控系统控制的轨迹一般为与某一坐标轴(axis)相平行的直线。4.()直线控制数控系统可控制任意斜率的直线轨迹。5.()开环控制数控系统无反馈(feedback)回路。6.()配置SINUMERIK802S数控系统的数控机床采用步进电动机作为驱动元件。7.()闭环控制数控系统的控制精度(accuracy)高于开环控制数控系统的控制精度。8.()全闭环控制数控系统不仅具有稳定的控制特性,而且控制精度高。9.()半闭环控制数控机床安装有直线位移检测装置。10.()机床工作台(table)的移动是由数控装置发出位置控制命令和速度控制命令而实现的。11.()刀具(tool)按程序正确移动是按照数控装置发出的开关命令实现的。12.()机床主轴(spindle)的起动与停止是根据CNC发出的开关命令,由PLC完成的。13.()CNC中位置调节器是用模拟调节器。14.()在双环进给轴控制器中,转速调节器的输入是位置调节器的输出。15.()穿孔纸带(tape)是控制介质的一种。第2页共4页第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共4页16.()软盘属于输出装置。17.()M功能指令被传送至PLC-CPU,用PLC程序来实现M功能。18.()数控加工程序中有关机床电器的逻辑控制及其他一些开关信号的处理是用PLC控制程序来实现的,一般用C语言编写。19.()HAAS立式加工中心的自动换刀动作是这样完成的:换刀指令经CNC-CPU译码后,由轴控制器(axiscontroller)控制完成。20.()HAAS立式加工中心(verticalmachiningcenter)共有三个坐标轴,其控制主要由PLC完成。21.()CNCmachinesgenerallyreadandexecutetheprogramdirectlyfrompunchedtapes.22.()CNC对加工程序解释时,将其区分成几何的、工艺的数据和开关功能。刀具(tool)的选择和交换即属于开关功能。23.()位置调节器的命令值就是插补器发出的运动序列信号。24.()目前的闭环伺服系统都能达到0.001μm的分辨率。25.()经济型数控机床一般采用半闭环系统。26.()数控机床一般采用PLC作为辅助控制装置。27.()半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同,半闭环的位置传感器安装在工作台上,全闭环的位置传感器安装在电机的轴上。28.()只有半闭环系统需要进行螺距误差补偿,而全闭环系统则不需要。29.()数控机床的数控系统主要由计算机数控装置和伺服系统等部分组成。二.填充,以完成下列各表述。1.只有在位置偏差(跟随误差)为时,工作台才停止在要求的位置上。2.半闭环控制中,CNC精确控制电动机的旋转角度,然后通过传动机构,将角度转换成工作台的直线位移。3.开环伺服系统主要特征是系统内没有装置,通常使用为伺服执行机构。4.辅助控制装置的主要作用是接受数控装置输出的指令信号,主要控制装置是。5.数控机床控制系统包括了、、、、、。6.进给伺服系统是以为控制量的自动控制系统,它根据数控装置插补运算生成的,精确地变换为机床移动部件的位移,直接反映了机床坐标轴跟踪运动指令和实际定位的性能。7.闭环和半闭环控制是基于原理工作的。8.数控机床的基本组成包括、、、、、以及机床本体。第3页共4页第2页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共4页9.无论是半闭环还是闭环进给系统,都要求传动部件刚度好、间隙小。在系统中,传动部件的间隙直接影响进给系统的定位精度;在系统中,传动部件的间隙影响进给系统的稳定性。三.选择正确的答案。1.欲加工一条与X轴成30°的直线轮廓,应采用数控机床。A.点位控制B.直线控制C.轮廓控制2.经济型数控车床多采用控制系统。A.闭环B.半闭环C.开环3.数控机床组成如图所示,其中把来自CNC装置的微弱指令信号通过调节、放大后驱动伺服电动机,通过传动系统驱动机床运动,使工作...
