XXXX年TI杯模拟电子系统电子大赛试题(三题)VIP免费

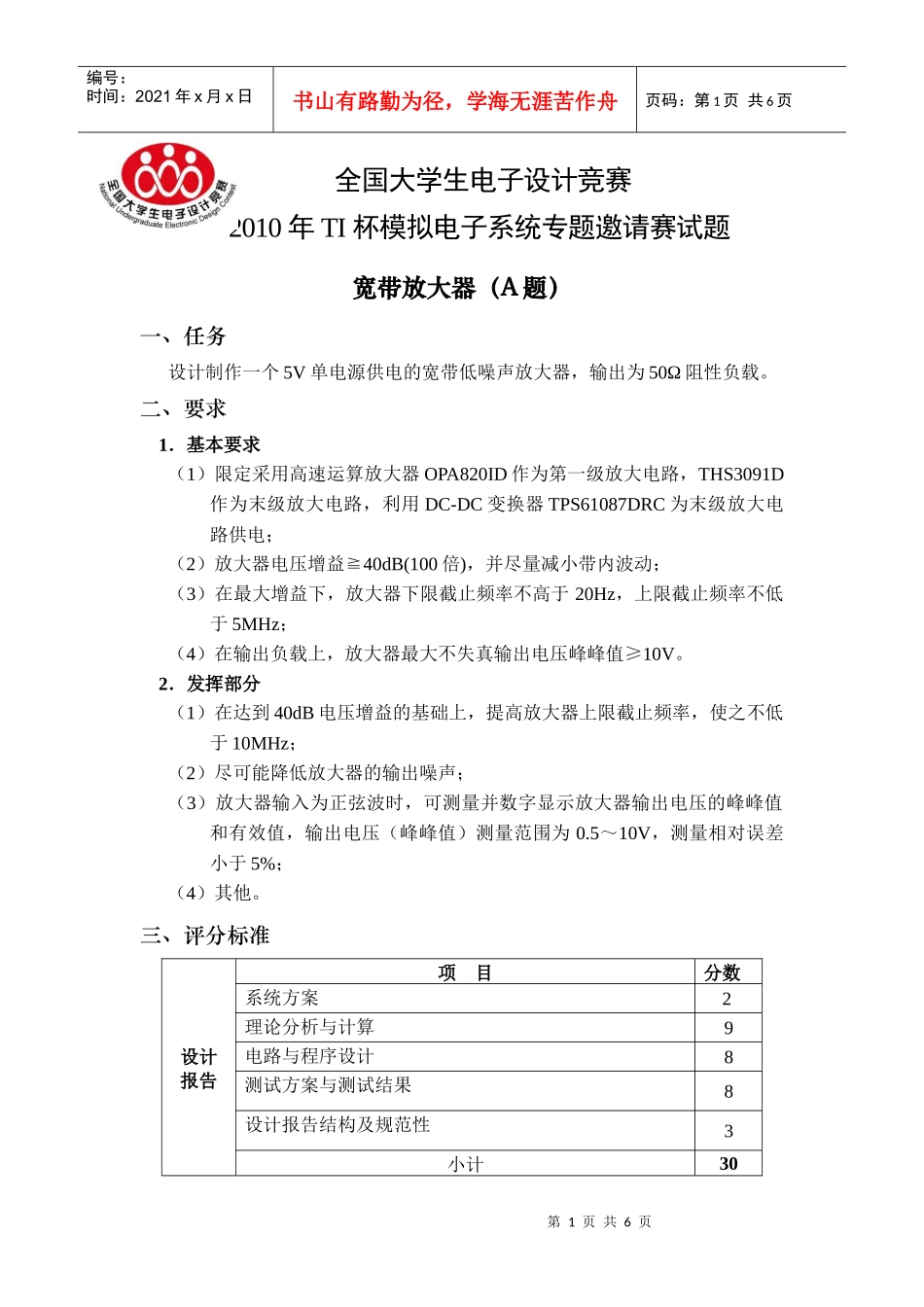

XXXX年TI杯模拟电子系统电子大赛试题(三题)_第1页
1/6

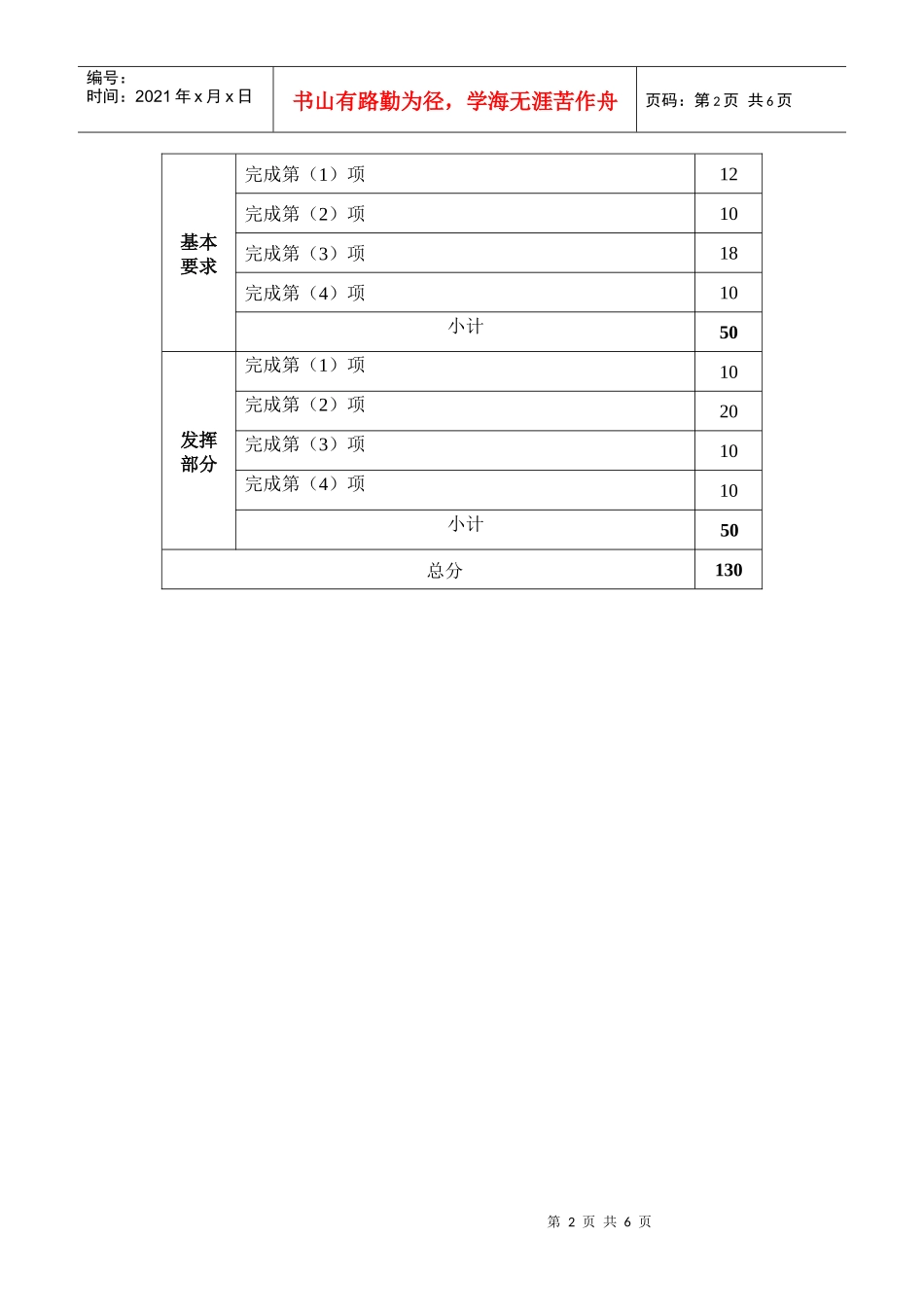

XXXX年TI杯模拟电子系统电子大赛试题(三题)_第2页
2/6

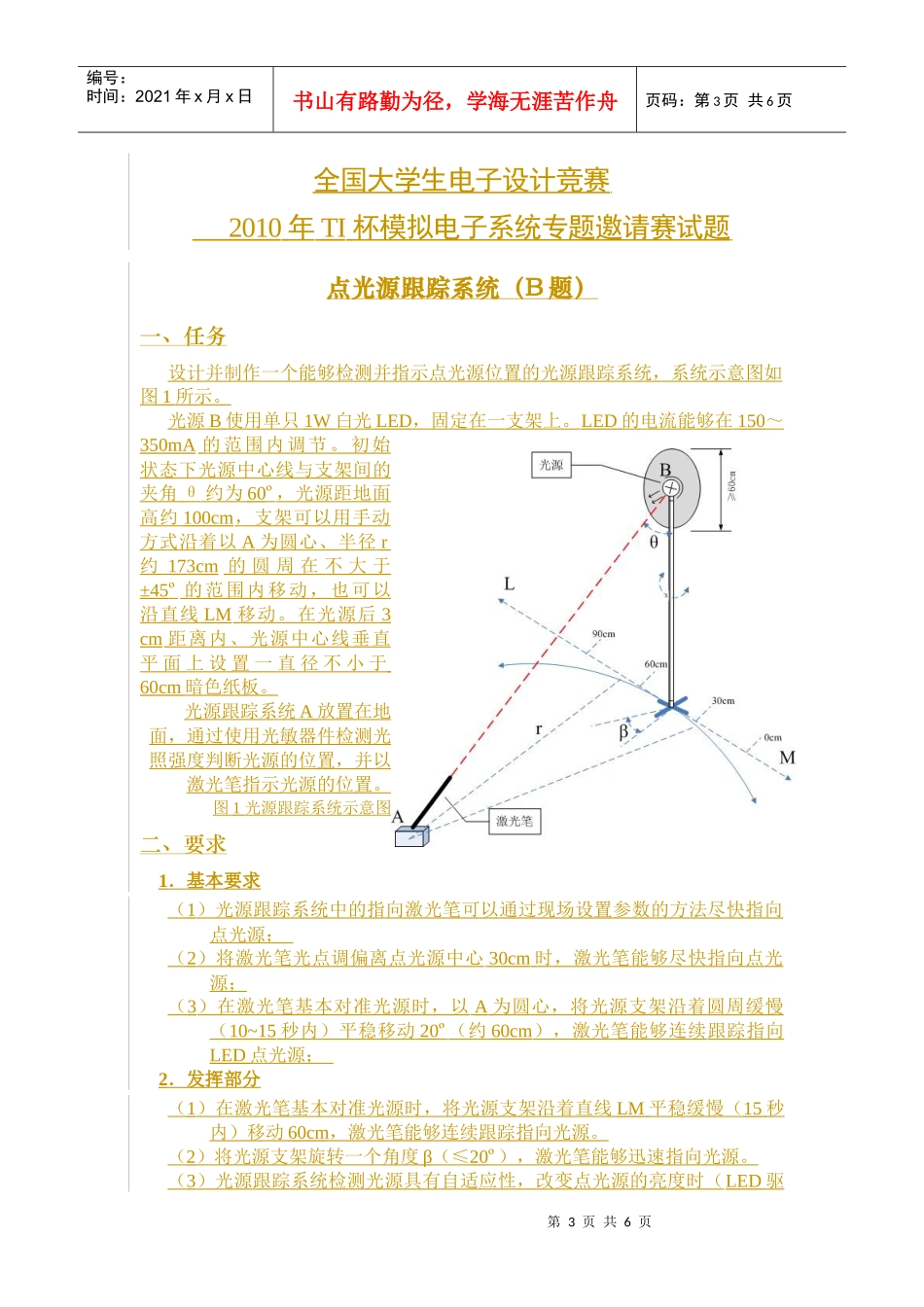

XXXX年TI杯模拟电子系统电子大赛试题(三题)_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页全国大学生电子设计竞赛2010年TI杯模拟电子系统专题邀请赛试题宽带放大器(A题)一、任务设计制作一个5V单电源供电的宽带低噪声放大器,输出为50Ω阻性负载。二、要求1.基本要求(1)限定采用高速运算放大器OPA820ID作为第一级放大电路,THS3091D作为末级放大电路,利用DC-DC变换器TPS61087DRC为末级放大电路供电;(2)放大器电压增益≧40dB(100倍),并尽量减小带内波动;(3)在最大增益下,放大器下限截止频率不高于20Hz,上限截止频率不低于5MHz;(4)在输出负载上,放大器最大不失真输出电压峰峰值≥10V。2.发挥部分(1)在达到40dB电压增益的基础上,提高放大器上限截止频率,使之不低于10MHz;(2)尽可能降低放大器的输出噪声;(3)放大器输入为正弦波时,可测量并数字显示放大器输出电压的峰峰值和有效值,输出电压(峰峰值)测量范围为0.5~10V,测量相对误差小于5%;(4)其他。三、评分标准设计报告项目分数系统方案2理论分析与计算9电路与程序设计8测试方案与测试结果8设计报告结构及规范性3小计30第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页基本要求完成第(1)项12完成第(2)项10完成第(3)项18完成第(4)项10小计50发挥部分完成第(1)项10完成第(2)项20完成第(3)项10完成第(4)项10小计50总分130第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页全国大学生电子设计竞赛2010年TI杯模拟电子系统专题邀请赛试题点光源跟踪系统(B题)一、任务设计并制作一个能够检测并指示点光源位置的光源跟踪系统,系统示意图如图1所示。光源B使用单只1W白光LED,固定在一支架上。LED的电流能够在150~350mA的范围内调节。初始状态下光源中心线与支架间的夹角θ约为60º,光源距地面高约100cm,支架可以用手动方式沿着以A为圆心、半径r约173cm的圆周在不大于±45º的范围内移动,也可以沿直线LM移动。在光源后3cm距离内、光源中心线垂直平面上设置一直径不小于60cm暗色纸板。光源跟踪系统A放置在地面,通过使用光敏器件检测光照强度判断光源的位置,并以激光笔指示光源的位置。图1光源跟踪系统示意图二、要求1.基本要求(1)光源跟踪系统中的指向激光笔可以通过现场设置参数的方法尽快指向点光源;(2)将激光笔光点调偏离点光源中心30cm时,激光笔能够尽快指向点光源;(3)在激光笔基本对准光源时,以A为圆心,将光源支架沿着圆周缓慢(10~15秒内)平稳移动20º(约60cm),激光笔能够连续跟踪指向LED点光源;2.发挥部分(1)在激光笔基本对准光源时,将光源支架沿着直线LM平稳缓慢(15秒内)移动60cm,激光笔能够连续跟踪指向光源。(2)将光源支架旋转一个角度β(≤20º),激光笔能够迅速指向光源。(3)光源跟踪系统检测光源具有自适应性,改变点光源的亮度时(LED驱第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页动电流变化±50mA),能够实现发挥部分(1)的内容;(4)其他。三、说明1.作为光源的LED的电流应该能够调整并可测量;2.测试现场为正常室内光照,跟踪系统A不正对直射阳光和强光源;3.系统测光部件应该包含在光源跟踪系统A中;4.光源跟踪系统在寻找跟踪点光源的过程中,不得人为干预光源跟踪系统的工作;5.除发挥部分(3)项目外,点光源的电流应为300±15mA;6.在进行发挥部分(3)项测试时,不得改变光源跟踪系统的电路参数或工作模式;四、评分标准设计报告项目分数系统方案2理论分析与计算8电路与程序设计9测试方案与测试结果8设计报告结构及规范性3小计30基本要求完成第(1)项10完成第(2)项20完成第(3)项20小计50发挥部分完成第(1)项15完成第(2)项15完成第(3)项15其他5小计50总分130第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共6页全国大学生电子设计竞赛2010年TI杯模拟电子系统专题邀请赛试题信号波形合成实验电路(C题)一、任务设计制...
