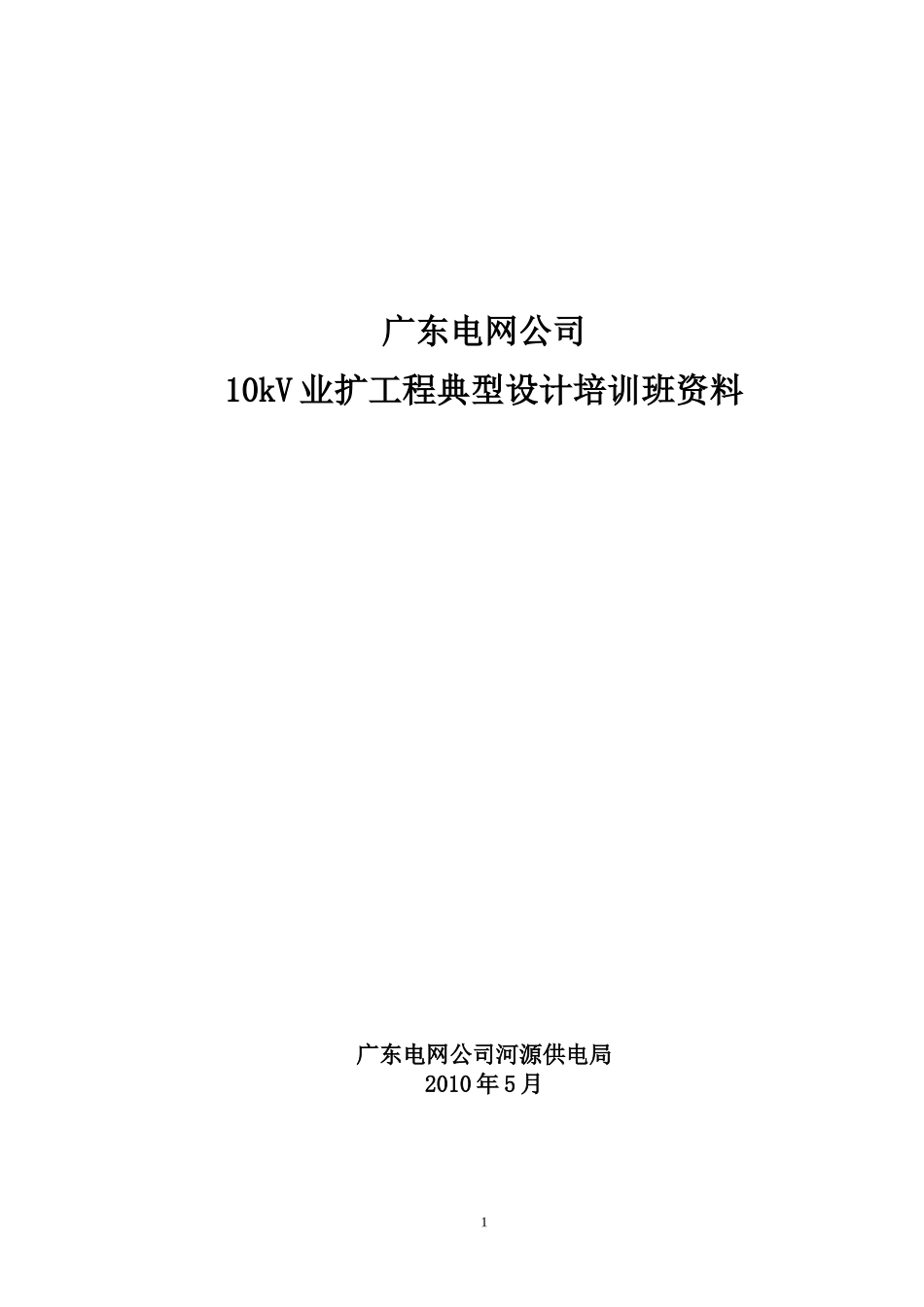

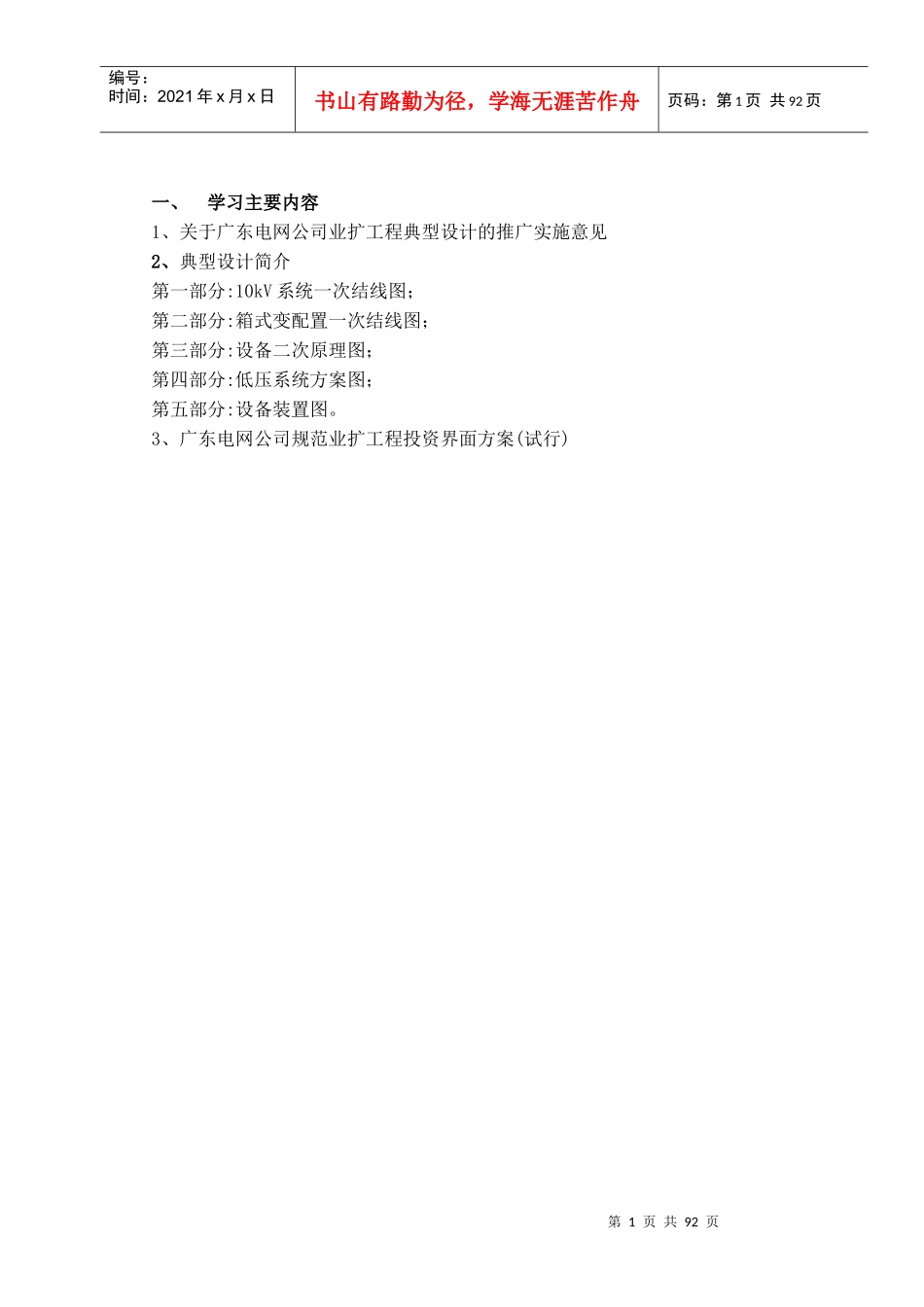

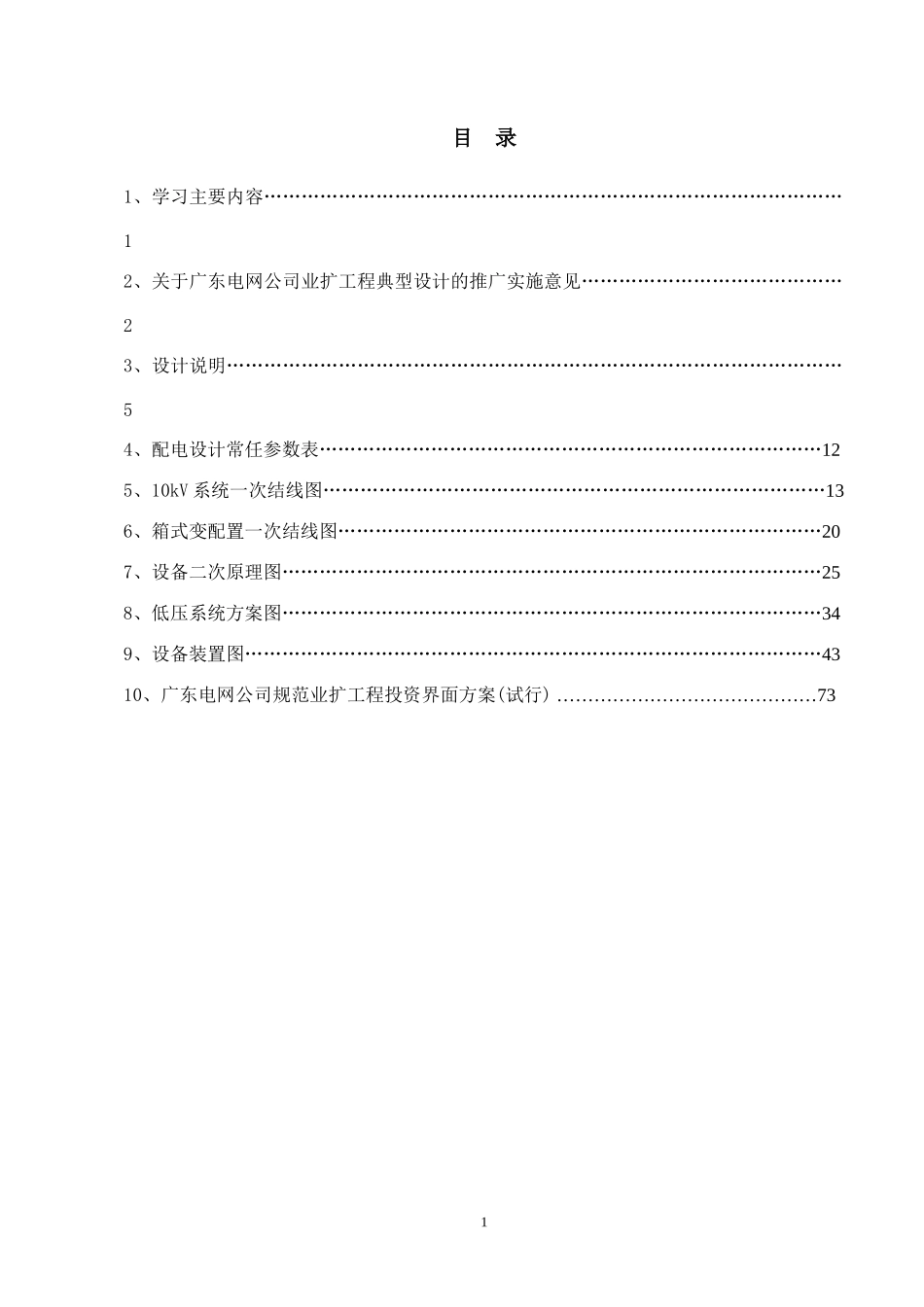

广东电网公司10kV业扩工程典型设计培训班资料广东电网公司河源供电局2010年5月1目录1、学习主要内容…………………………………………………………………………………12、关于广东电网公司业扩工程典型设计的推广实施意见……………………………………23、设计说明………………………………………………………………………………………54、配电设计常任参数表………………………………………………………………………125、10kV系统一次结线图………………………………………………………………………136、箱式变配置一次结线图……………………………………………………………………207、设备二次原理图……………………………………………………………………………258、低压系统方案图……………………………………………………………………………349、设备装置图…………………………………………………………………………………4310、广东电网公司规范业扩工程投资界面方案(试行)……………………………………731第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页一、学习主要内容1、关于广东电网公司业扩工程典型设计的推广实施意见2、典型设计简介第一部分:10kV系统一次结线图；第二部分:箱式变配置一次结线图；第三部分:设备二次原理图；第四部分:低压系统方案图；第五部分:设备装置图。3、广东电网公司规范业扩工程投资界面方案(试行)第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页关于广东电网公司业扩工程典型设计的推广实施意见市场交易部2010年1月第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页一、典型设计简介10kV系统一次接线图箱式变配置结线图设备二次原理图低压系统方案图设备安装图（包括土建基础图）说明：35kV及以上业扩工程引用公司标准设计与业扩工程典型设计结合起来贯彻实施的相关工作制度及标准：1、《业扩工程检验规范》2、《业扩工程设备技术规范》3、《业扩工程设备选型标准》4、《业扩工程检验规范》二、充分认识推广业扩工程典型设计的意义业扩工程缺乏全省统一的标准规范，各地设备技术参数、质量和施工管理差异较大，给设备的挂网运行、维护、抢修等带来极大不便。规范业扩工程管理，开展业扩工程典型设计，是当前业扩工作的一项迫切任务，也是深化“三不指定”的重要举措，对提高优质服务水平和供电企业形象具有积极意义。本次推行的业扩工程典型设计具有可操作性强的特点：1、符合国家规定和行业标准规范2、在充分调研、深入研究的基础上，总结归纳了广东地区10kV及以下业扩工程方案3、坚持“实用性与先进性相结合、普遍性与典型性相结合、统一性与灵活性相结合”的原则4、广泛征求意见并反复论证推广业扩典型设计对规范10kV及以下业扩工程方案以及加大市场开拓力度、加快报装接电速度、切实履行供电服务“十项承诺”具有积极意义三、统一思想，提高认识，实现公司与客户的双赢电气工程设计环节是客户用电项目报装过程中的重要环节，大力推行业扩工程典型设计，是公司履行服务承诺的重要体现；在很大程度上保证业扩工程施工安装质量，促进办电效率的进一步提高；加强客户设备质量管理，防范客户事故出门，提高公司配电网设备的整体水平；提高供电可靠性，实现公司与客户的双赢。供电单位要：1、建立与设计、施工企业三方联动机制2、加强与用户沟通，宣传推广典型设计建设单位要：第4页共92页第3页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共92页1、将业扩工程的设计、施工发包给具有相应资质等级的工程专业设计、施工企业；2、须按设计要求采购设备，自觉抵制假冒伪劣电气产品；3、工程竣工后，必须建立工程质量档案设计单位要：1、依据《广东电网公司业扩工程典型设计》进行设计2、严格执行国家法律法规和工程的技术规范，特别是要执行有关工程的安全强制性条款施工单位要：1、忠实于设计文件，不得随意改变，并且要严格按照设计规范进行施工2、对工程中使用的设备、...
