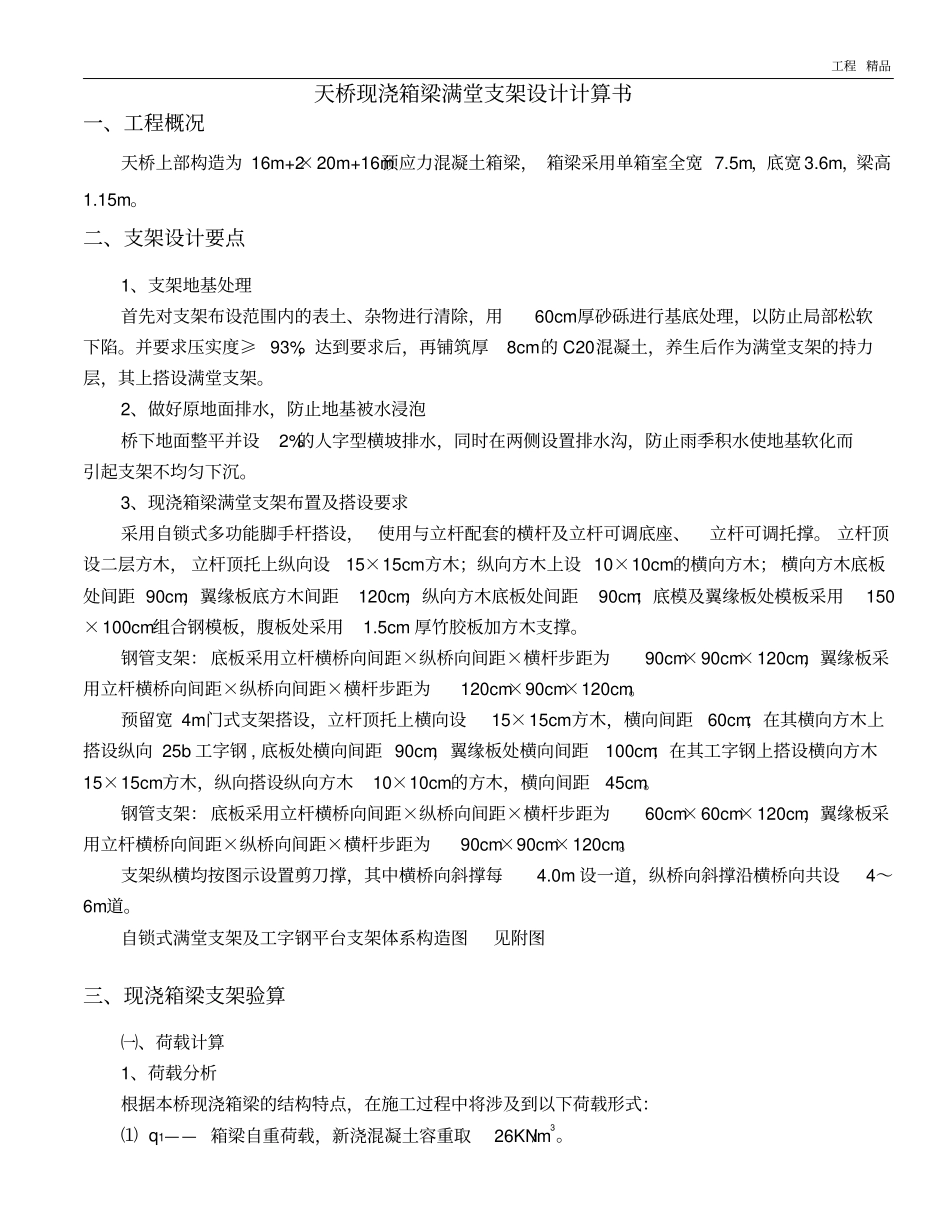

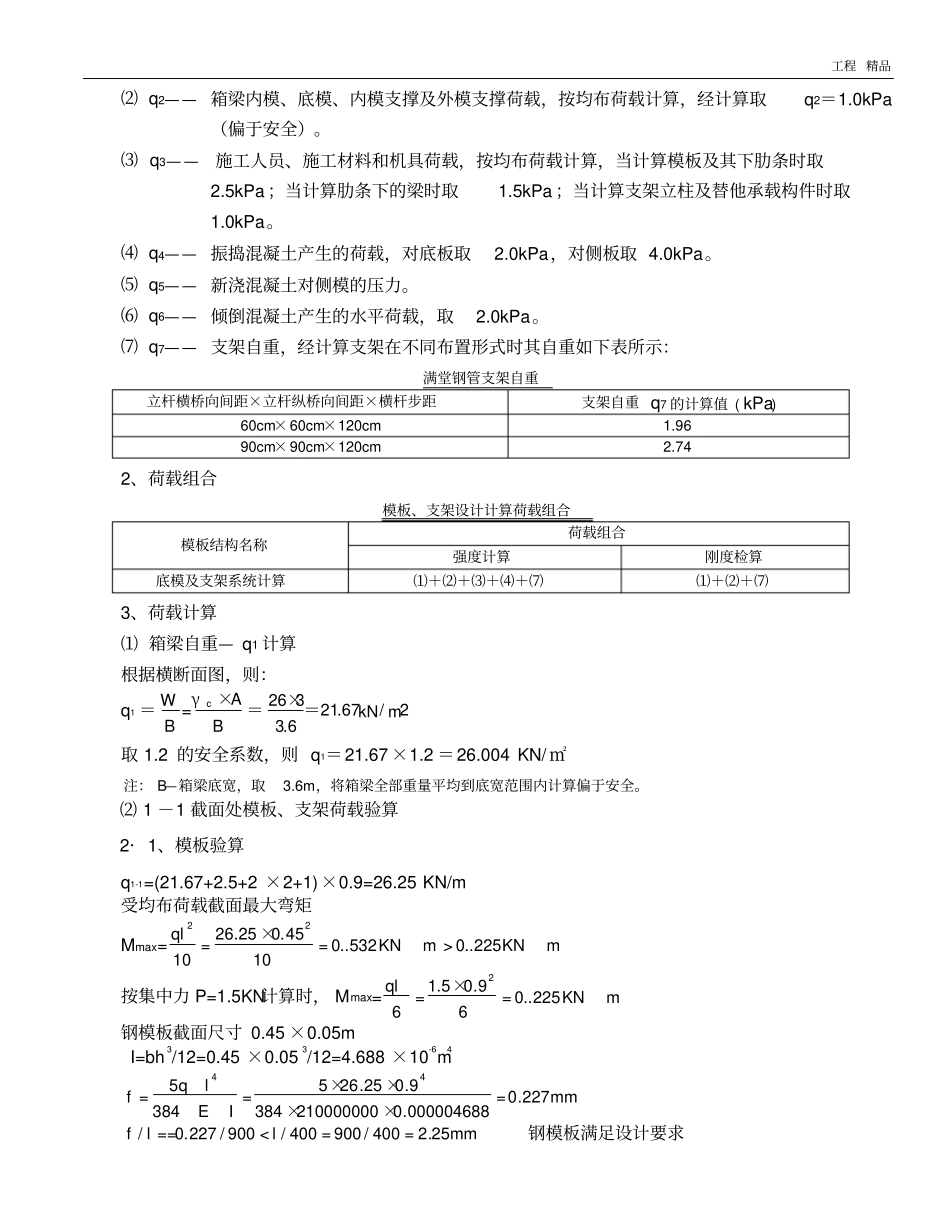

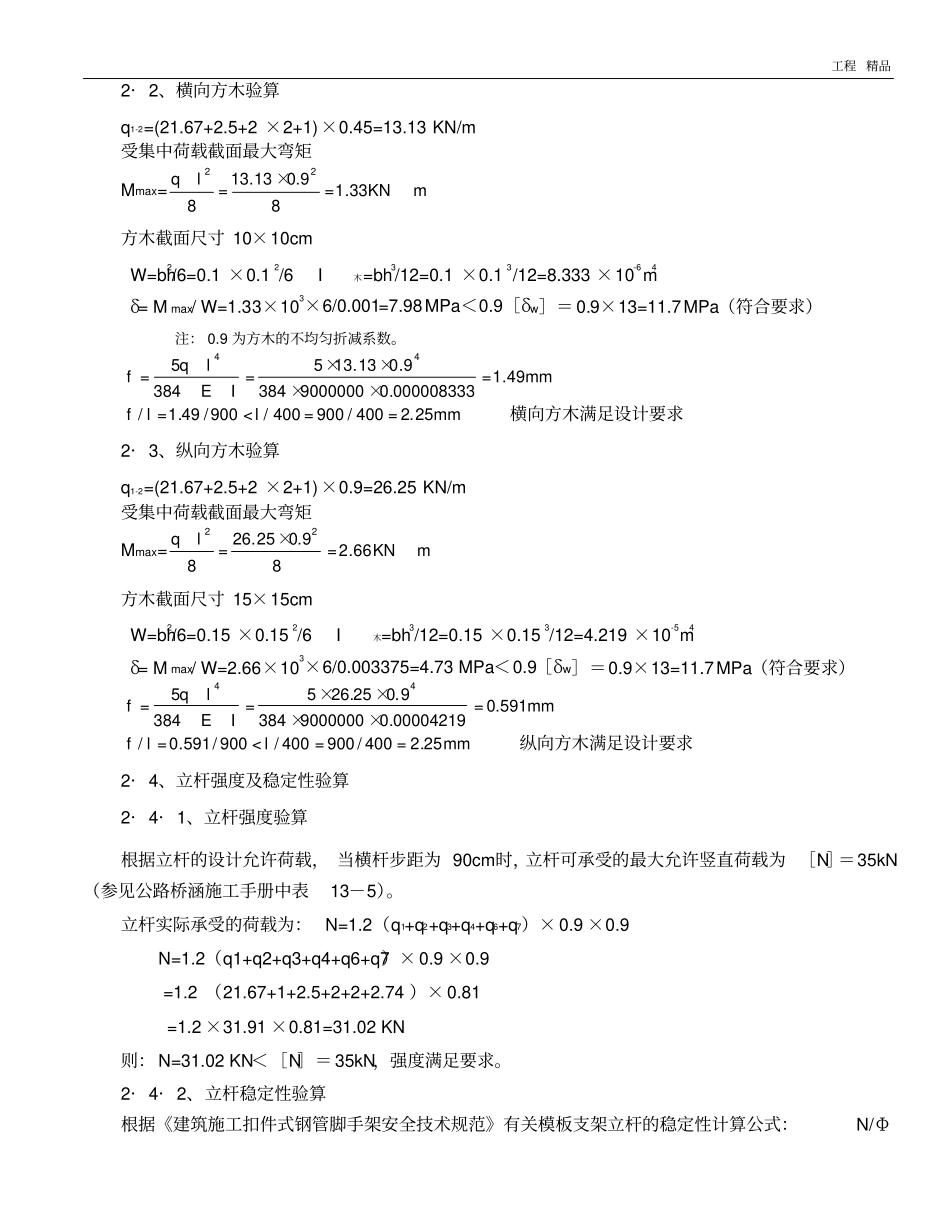

工程精品天桥现浇箱梁满堂支架设计计算书一、工程概况天桥上部构造为16m+2×20m+16m预应力混凝土箱梁，箱梁采用单箱室全宽7.5m，底宽3.6m，梁高1.15m。二、支架设计要点1、支架地基处理首先对支架布设范围内的表土、杂物进行清除，用60cm厚砂砾进行基底处理，以防止局部松软下陷。并要求压实度≥93%，达到要求后，再铺筑厚8cm的C20混凝土，养生后作为满堂支架的持力层，其上搭设满堂支架。2、做好原地面排水，防止地基被水浸泡桥下地面整平并设2%的人字型横坡排水，同时在两侧设置排水沟，防止雨季积水使地基软化而引起支架不均匀下沉。3、现浇箱梁满堂支架布置及搭设要求采用自锁式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。立杆顶设二层方木，立杆顶托上纵向设15×15cm方木；纵向方木上设10×10cm的横向方木；横向方木底板处间距90cm，翼缘板底方木间距120cm，纵向方木底板处间距90cm；底模及翼缘板处模板采用150×100cm组合钢模板，腹板处采用1.5cm厚竹胶板加方木支撑。钢管支架：底板采用立杆横桥向间距×纵桥向间距×横杆步距为90cm×90cm×120cm，翼缘板采用立杆横桥向间距×纵桥向间距×横杆步距为120cm×90cm×120cm。预留宽4m门式支架搭设，立杆顶托上横向设15×15cm方木，横向间距60cm；在其横向方木上搭设纵向25b工字钢,底板处横向间距90cm，翼缘板处横向间距100cm；在其工字钢上搭设横向方木15×15cm方木，纵向搭设纵向方木10×10cm的方木，横向间距45cm。钢管支架：底板采用立杆横桥向间距×纵桥向间距×横杆步距为60cm×60cm×120cm，翼缘板采用立杆横桥向间距×纵桥向间距×横杆步距为90cm×90cm×120cm。支架纵横均按图示设置剪刀撑，其中横桥向斜撑每4.0m设一道，纵桥向斜撑沿横桥向共设4～6m道。自锁式满堂支架及工字钢平台支架体系构造图见附图三、现浇箱梁支架验算㈠、荷载计算1、荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴q1——箱梁自重荷载，新浇混凝土容重取26KN/m3。工程精品⑵q2——箱梁内模、底模、内模支撑及外模支撑荷载，按均布荷载计算，经计算取q2＝1.0kPa（偏于安全）。⑶q3——施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa；当计算肋条下的梁时取1.5kPa；当计算支架立柱及替他承载构件时取1.0kPa。⑷q4——振捣混凝土产生的荷载，对底板取2.0kPa，对侧板取4.0kPa。⑸q5——新浇混凝土对侧模的压力。⑹q6——倾倒混凝土产生的水平荷载，取2.0kPa。⑺q7——支架自重，经计算支架在不同布置形式时其自重如下表所示：满堂钢管支架自重立杆横桥向间距×立杆纵桥向间距×横杆步距支架自重q7的计算值(kPa)60cm×60cm×120cm1.9690cm×90cm×120cm2.742、荷载组合模板、支架设计计算荷载组合模板结构名称荷载组合强度计算刚度检算底模及支架系统计算⑴＋⑵＋⑶＋⑷＋⑺⑴＋⑵＋⑺3、荷载计算⑴箱梁自重—q1计算根据横断面图，则：q1＝BW=BAc×γ＝2/67.216.3326mkN＝×取1.2的安全系数，则q1＝21.67×1.2＝26.004KN/㎡注：B—箱梁底宽，取3.6m，将箱梁全部重量平均到底宽范围内计算偏于安全。⑵1－1截面处模板、支架荷载验算2·1、模板验算q1-1=(21.67+2.5+2×2+1)×0.9=26.25KN/m受均布荷载截面最大弯矩Mmax=mKNmKNql225..0532..01045.025.261022>=×=按集中力P=1.5KN计算时，Mmax=mKNql225..069.05.162=×=钢模板截面尺寸0.45×0.05mI=bh3/12=0.45×0.053/12=4.688×10-6m4mmIElqf227.0000004688.02100000003849.025.265384544=××××==mmllf25.2400/900400/900/227.0/==<==钢模板满足设计要求工程精品2·2、横向方木验算q1-2=(21.67+2.5+2×2+1)×0.45=13.13KN/m受集中荷载截面最大弯矩Mmax=mKNlq33.189.013.13822=×=方木截面尺寸10×10cmW=bh2/6=0.1×0.12/6I木=bh3/12=0.1×0.13/12=8.333×10-6m4δ=Mmax/W=1.33×103×6/0.001=7.98MPa＜0.9［δw］＝0.9×13=11.7MPa（符合要求）注：0.9为方木的不均匀折减系数。mmIElqf49.1000008333.090000003849.013.135384544=××××==mmllf25.2400/900400/900/49.1/==<=横向方木满足设计要求2·3、纵向...
