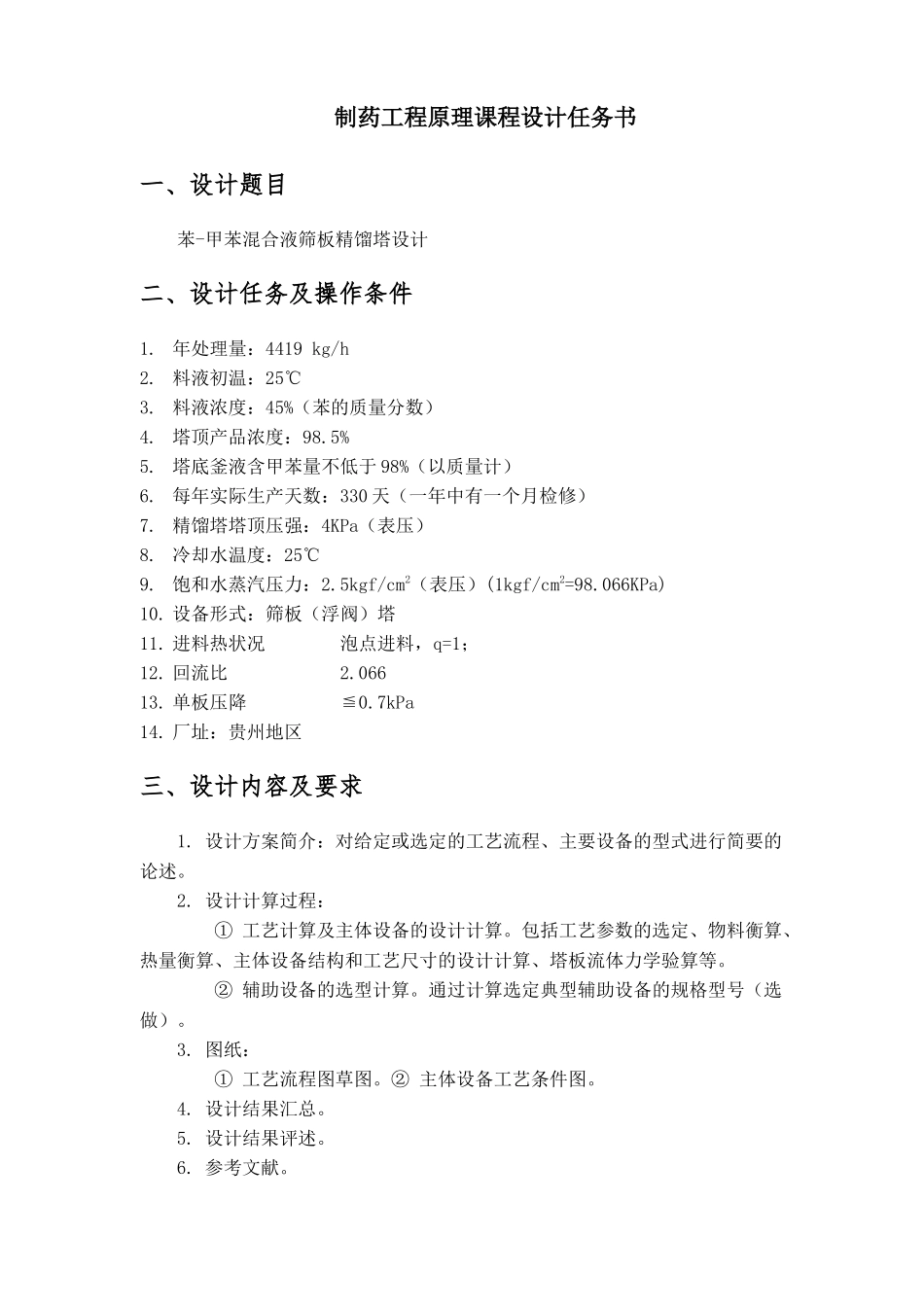

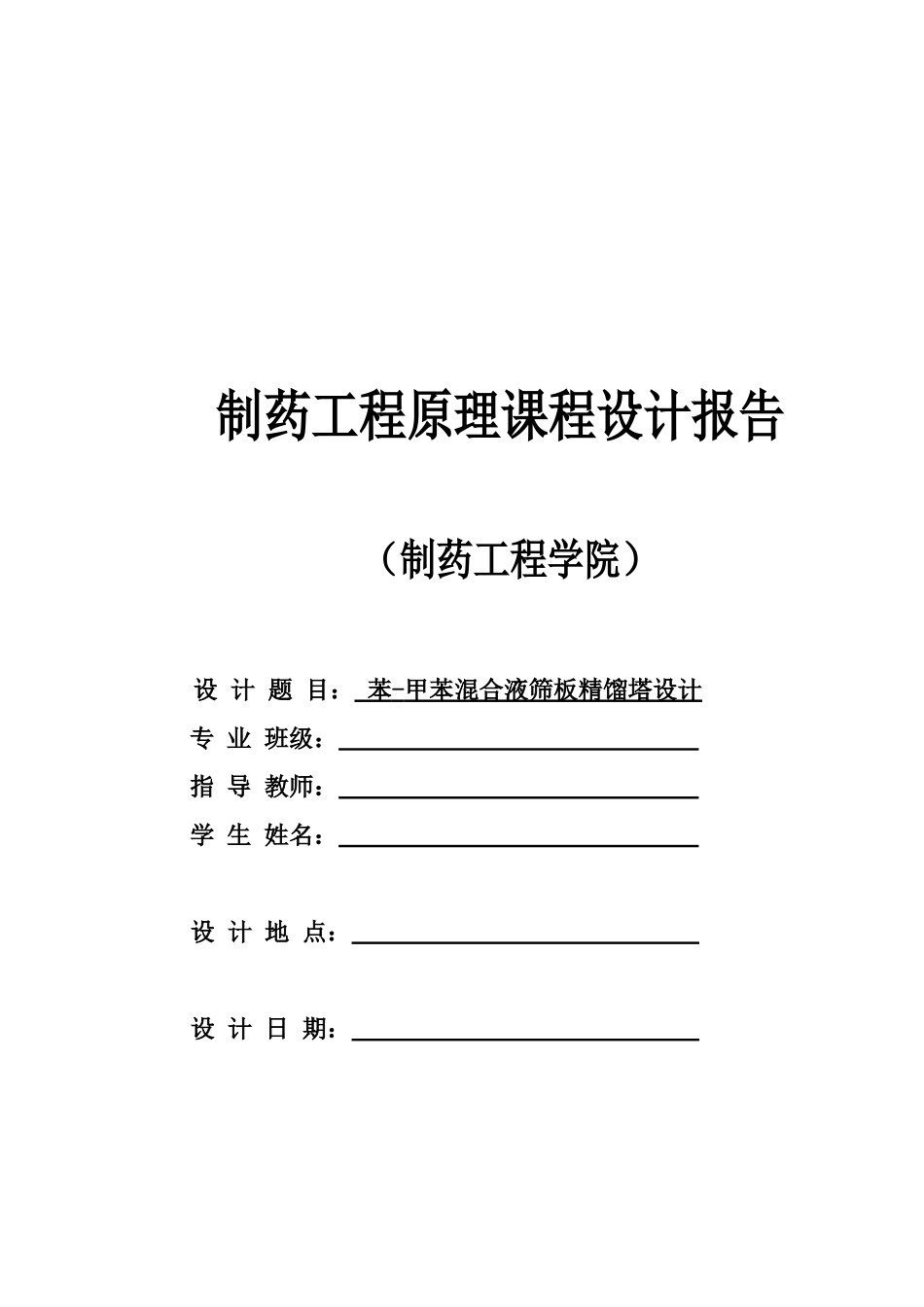

制药工程原理课程设计报告（制药工程学院）设计题目：苯-甲苯混合液筛板精馏塔设计专业班级：指导教师：学生姓名：设计地点：设计日期：制药工程原理课程设计任务书一、设计题目苯-甲苯混合液筛板精馏塔设计二、设计任务及操作条件1.年处理量：4419kg/h2.料液初温：25℃3.料液浓度：45%（苯的质量分数）4.塔顶产品浓度：98.5%5.塔底釜液含甲苯量不低于98%（以质量计）6.每年实际生产天数：330天（一年中有一个月检修）7.精馏塔塔顶压强：4KPa（表压）8.冷却水温度：25℃9.饱和水蒸汽压力：2.5kgf/cm2（表压）(1kgf/cm2=98.066KPa)10.设备形式：筛板（浮阀）塔11.进料热状况泡点进料，q=1；12.回流比2.06613.单板压降≦0.7kPa14.厂址：贵州地区三、设计内容及要求1.设计方案简介：对给定或选定的工艺流程、主要设备的型式进行简要的论述。2.设计计算过程：①工艺计算及主体设备的设计计算。包括工艺参数的选定、物料衡算、热量衡算、主体设备结构和工艺尺寸的设计计算、塔板流体力学验算等。②辅助设备的选型计算。通过计算选定典型辅助设备的规格型号（选做）。3.图纸：①工艺流程图草图。②主体设备工艺条件图。4.设计结果汇总。5.设计结果评述。6.参考文献。目录设计任务书前言................................................................11.设计方案简介......................................................21.1工艺流程简介....................................................21.2操作条件........................................................21.3主要设备简介....................................................22.工艺流程草图及说明................................................23.工艺计算及主体设备设计............................................23.1工艺计算........................................................23.2.物料衡算........................................................33.3塔板数计算......................................................33.3.1作图法求Rmin.................................................33.3.2操作线方程....................................................43.4.精馏塔的工艺条件及有关物性数据的计算............................53.4.1操作压力计算..................................................53.4.2操作温度计算..................................................53.4.3平均摩尔质量计算..............................................83.4.4平均密度计算..................................................83.5精馏塔的塔体工艺尺寸计算.......................................103.5.1塔径的计算...................................................103.5.2有效高度的计算...............................................123.5.3塔板的布置...................................................123.5.4溢流堰的计算.................................................143.6筛板的流体力学验算.............................................163.6.1精馏段.......................................................163.6.2提馏段.......................................................183.7塔板负荷性能图(精馏段).........................................20I3.7.1漏液线.......................................................203.7.2液沫夹带线...................................................203.7.3液相负荷下限线...............................................213.7.4液相负荷上限线...............................................223.7.5液泛线.......................................................223.8塔板负荷性能图(提馏段).........................................233.8.1漏液线.......................................................233.8.2液沫夹带线...................................................243.8.3液相负荷...
