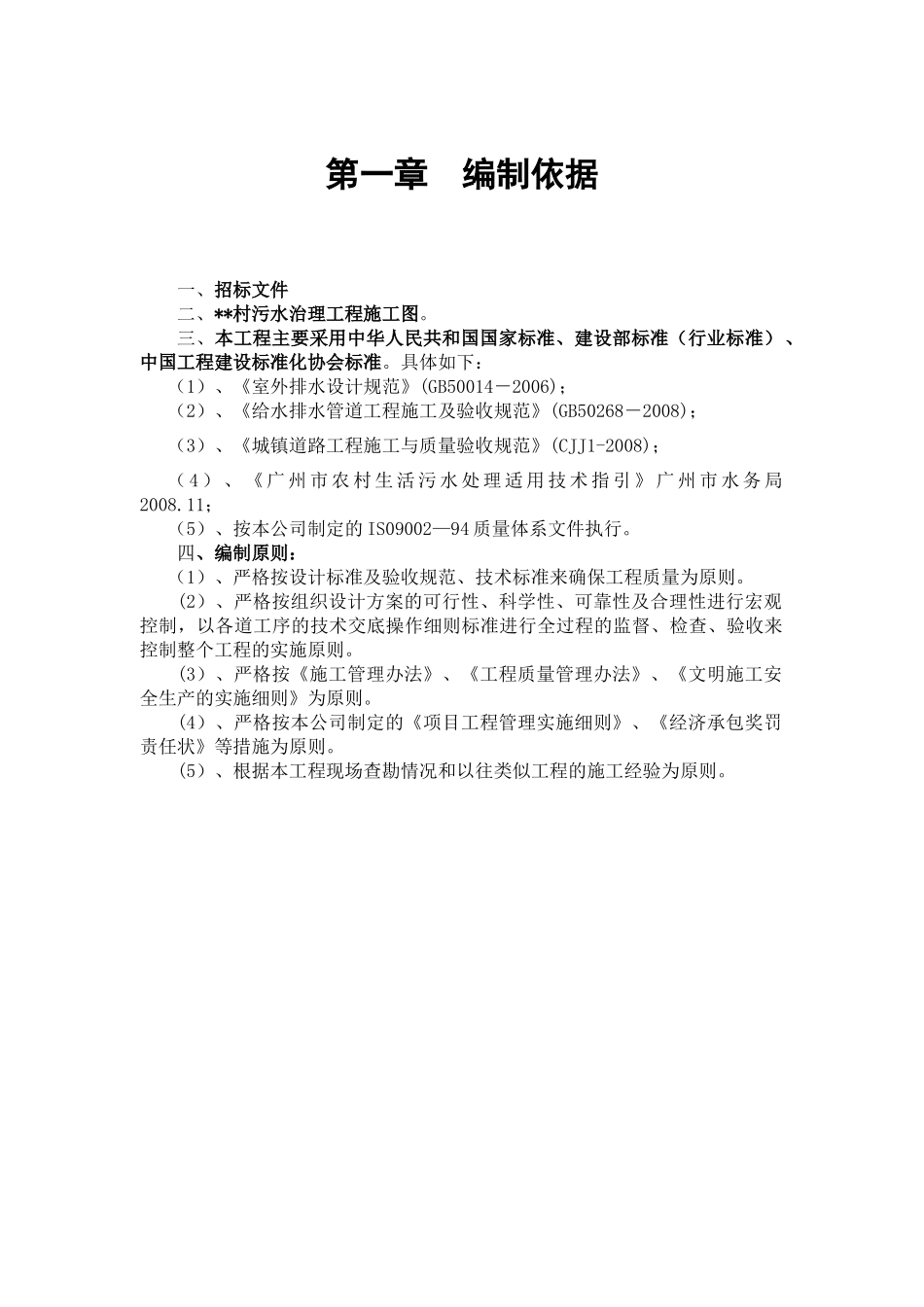

目录第一章编制依据一、招标文件二、**村污水治理工程施工图。三、本工程主要采用中华人民共和国国家标准、建设部标准（行业标准）、中国工程建设标准化协会标准。具体如下：（1）、《室外排水设计规范》(GB50014－2006)；（2）、《给水排水管道工程施工及验收规范》(GB50268－2008)；（3）、《城镇道路工程施工与质量验收规范》(CJJ1-2008)；（4）、《广州市农村生活污水处理适用技术指引》广州市水务局2008.11；（5）、按本公司制定的IS09002—94质量体系文件执行。四、编制原则：（1）、严格按设计标准及验收规范、技术标准来确保工程质量为原则。(2）、严格按组织设计方案的可行性、科学性、可靠性及合理性进行宏观控制，以各道工序的技术交底操作细则标准进行全过程的监督、检查、验收来控制整个工程的实施原则。(3）、严格按《施工管理办法》、《工程质量管理办法》、《文明施工安全生产的实施细则》为原则。(4）、严格按本公司制定的《项目工程管理实施细则》、《经济承包奖罚责任状》等措施为原则。(5）、根据本工程现场查勘情况和以往类似工程的施工经验为原则。第二章工程概况第一节工程概述一、工程名称：**村污水治理（二期）工程二、建设地点：**村内三、建设规模：本工程为污水管网工程，管径DN=(150-300)mm，约长4600m的管道铺设、土方开挖与回填及路面的破除与修复等工程。主要工程量情况如下：污水管道主要工程量编号材料名称规格单位数量备注1PVC-U双壁波纹管DN150米24682PVC-U双壁波纹管DN200米20443PVC-U双壁波纹管DN300米1194矩形检查井500×500座2275破除砼路面C25砼米226406修复砼路面C25砼米226407开挖土方米321338回填石屑米313149回填土米3120四、工程概述：本工程项目位于**村，南距机场高速北延线约3.0公里，大沙河从村东侧约1.0公里处向南流过。该村常住人口1000人，村民使用地下水。由于村里缺乏用水资料，现根据《广州市农村生活污水处理适用技术指引》，村民生活用水量取150升/人·日，生活污水排放量为总水量的80％计，则阳升村的生活污水排放量为120立方/日。鉴于村里街坊道路狭窄，但是路面质量较好，并且又是刚刚竣工项目，不便于开挖敷设新的污水管道。设计拟保留街坊道路边沟，作为村民的生活污水及雨水排放渠道，沿街坊外主干道设置截污管道。雨天时，雨水溢流后排入附近的池塘里；晴天时，截污管道将生活污水截留，并排往拟建的污水处理系统进行处理，出水水质达到《农田灌溉水质标准》（GB5084-92）中的水作类标准。建设单位为***，设计单位为***，监理单位为***。第二节工程特点一、施工工程量比较大，工期较紧本工程主要施工内容包括阳升村内各生产队范围内的污水管网工程施工图纸范围内的污水管铺设、管井施工、路面破除及修复等。施工跨度比较大，工期比较紧。二、明开挖的管段距离部分建筑物较近，安全文明施工与建筑物保护的要求较高。且部分路段人流、车流较多，施工中必须注意安全。三、明开挖段途经当地村落、商铺及住宅，如果当地居民不配合体谅施工工作，将会影响工程的完成。第三节工程施工目标一、质量目标：工程质量达到合格。二、进度目标：计划施工工期80个日历天，开工日期计划为2010年8月下旬（具体日期以建设单位的开工令为准）。三、安全文明施工目标：1）不发生死亡或重伤事故；2）不发生中毒、中暑或职业病事故；3）不发生重大责任事故（经济损失5万元以上）；4）轻伤工伤事故频率在0.24%以下。四、环境保护目标：在施工过程中，加强现场施工管理，保证周边道路正常运作以及施工现场的安全，采取合理的围蔽措施，尽量降低施工噪音和降低尘埃，及时清除和运走在施工过程中产生的垃圾，减少对周围环境的影响。准备施工污水管道明开挖施工道路、人行道恢复竣工验收1、技术准备2、物资准备3、临设布置4、办理各种手续5、临时水准点和基准线放样1、破除旧路面2、打钢板桩3、基坑开挖4、垫层基础5、安管、接口6、砌井7、试验、回填污水处理构筑物施工1、土方工程2、模板工程3、钢筋工程4、砼工程5、安装工程第三章施工总体部署第一节施工总体工艺流程图工程施工总体工艺流程图：技术负责人：***质安组：***施工组：***程...
