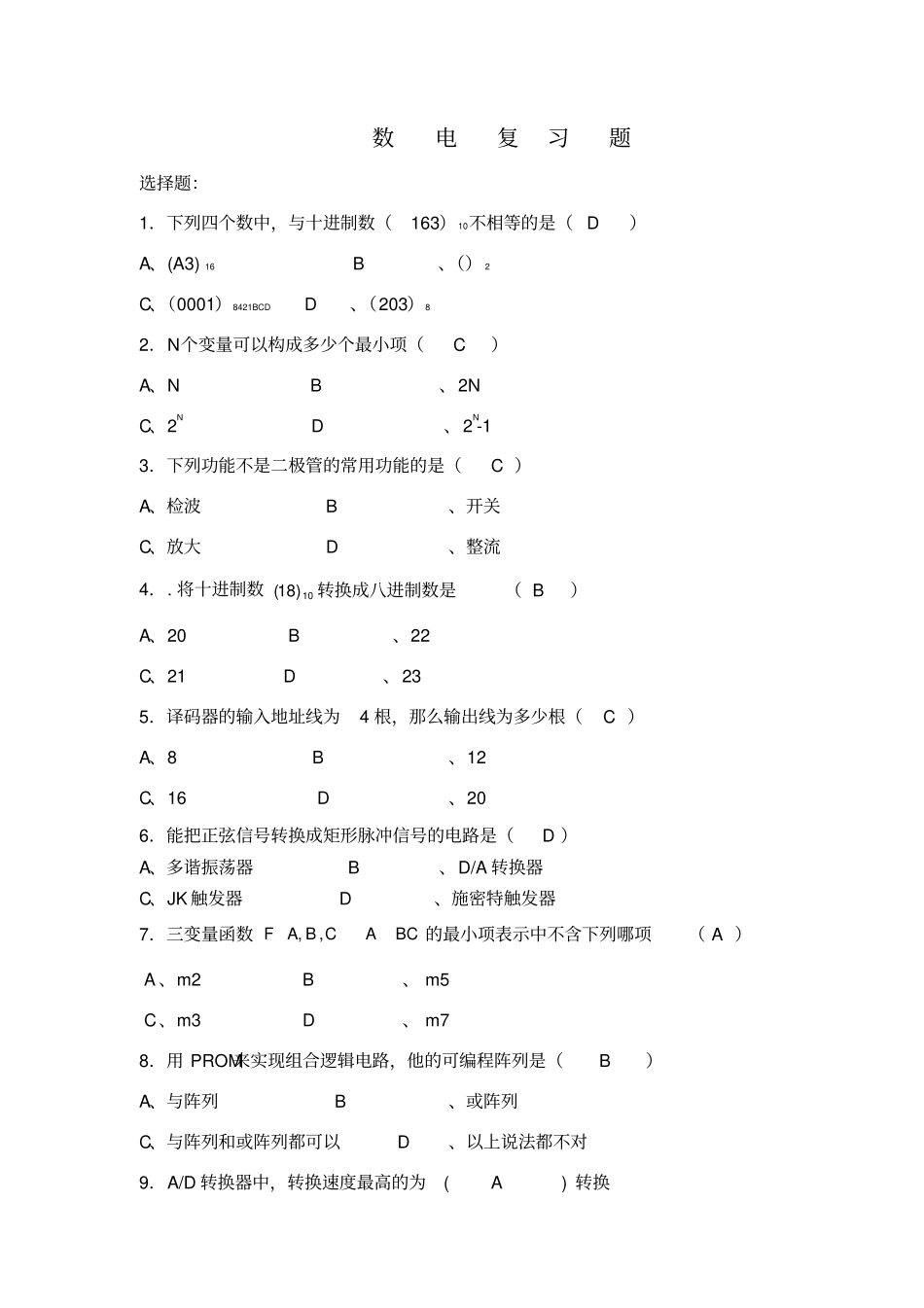

数电复习题选择题：1．下列四个数中，与十进制数（163）10不相等的是（D）A、(A3)16B、（）2C、（0001）8421BCDD、（203）82．N个变量可以构成多少个最小项（C）A、NB、2NC、2ND、2N-13．下列功能不是二极管的常用功能的是（C）A、检波B、开关C、放大D、整流4．.将十进制数10)18(转换成八进制数是（B）A、20B、22C、21D、235．译码器的输入地址线为4根，那么输出线为多少根（C）A、8B、12C、16D、206．能把正弦信号转换成矩形脉冲信号的电路是（D）A、多谐振荡器B、D/A转换器C、JK触发器D、施密特触发器7．三变量函数BCACBAF,,的最小项表示中不含下列哪项（A）A、m2B、m5C、m3D、m78．用PROM来实现组合逻辑电路，他的可编程阵列是（B）A、与阵列B、或阵列C、与阵列和或阵列都可以D、以上说法都不对9．A/D转换器中，转换速度最高的为(A)转换A、并联比较型B、逐次逼近型C、双积分型D、计数型10．关于PAL器件与或阵列说法正确的是（A）A、只有与阵列可编程B、都是可编程的C、只有或阵列可编程D、都是不可编程的11.当三态门输出高阻状态时，输出电阻为（A）A、无穷大B、约100欧姆C、无穷小D、约10欧姆12为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率faxIm的关系是（C）A、fs≥faxImB、fs≤faxImC、fs≥2faxImD、fs≤2faxIm13.下列说法不正确的是（C）A．集电极开路的门称为OC门B．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）C．OC门输出端直接连接可以实现正逻辑的线或运算D.利用三态门电路可实现双向传输14.以下错误的是（B）A．数字比较器可以比较数字大小B．实现两个一位二进制数相加的电路叫全加器C．实现两个一位二进制数和来自低位的进位相加的电路叫全加器D．编码器可分为普通全加器和优先编码器15.下列描述不正确的是（A）A．触发器具有两种状态，当Q=1时触发器处于1态B．时序电路必然存在状态循环C．异步时序电路的响应速度要比同步时序电路的响应速度慢D．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象16．离散的，不连续的信号，称为（B）。A．模拟信号B.数字信号17．组合逻辑电路通常由（A）组合而成。A．门电路B.触发器C.计数器18．8线—3线优先编码器的输入为I0—I7，当优先级别最高的I7有效时，其输出012YYY??的值是（C）。A．111.010C19．十六路数据选择器的地址输入（选择控制）端有（C）个。A．16.2C20．一位8421BCD码译码器的数据输入线与译码输出线的组合是（C）。A．4:6:10C.4:10:421．函数BAAF的结果是（C）A.ABB.BAC.BAD.BA22．ROM属于（A）。A．组合逻辑电路B.时序逻辑电路23．有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（A）。—0000—000024.一个二进制序列检测电路，当输入序列中连续输入5位数码均为1时，电路输出1，则同步时序电路最简状态数为（B）A.4B.5C.6D.725.可以直接现与的器件是（A）A.OC门B.I2L门C.ECL门D.TTL门26.16个触发器构成计数器，该计数器可能的最大计数模值是（D）A.16B.32D.21627.用1K×1位的RAM扩展成4K×2位应增加地址线(B)根。28.能把正弦信号转换成矩形脉冲信号的电路是（D）A.多谐振荡器A转换器触发器D.施密特触发器29.接通电源就能输出矩形脉冲波形的是（A）A.多谐振荡器A转换器触发器D.施密特触发器30.在函数F=AB+CD的真值表中，F=1的状态有多少个？（D）。A、2B、4C、6D、7E、1631.对于题图1所示波形，其反映的逻辑关系是：(B)图1A、与非关系；B、异或关系；C、同或关系；D、或关系；E、无法判断。32、矩形脉冲信号的参数有D。A.周期B.占空比C.脉宽D.以上都是33、电路的输出态不仅与当前输入信号有关，还与前一时刻的电路状态有关，这种电路为（B）。A.组合电路B.时序电路34、米利和莫尔型时序电路的本质区别是（B）A、没有输入变量。B、当时的输出只和当时电路的状态有关，和当时的输入无关。C、没有输出变量。D、当时的输出只和当时的输入有关，和当时电路状态无关。35、十进制数25用8421BCD码表示为B。1010101C.10010136、下列各函数等式中无冒险现象的函数式有D。A.BAACCBF...
