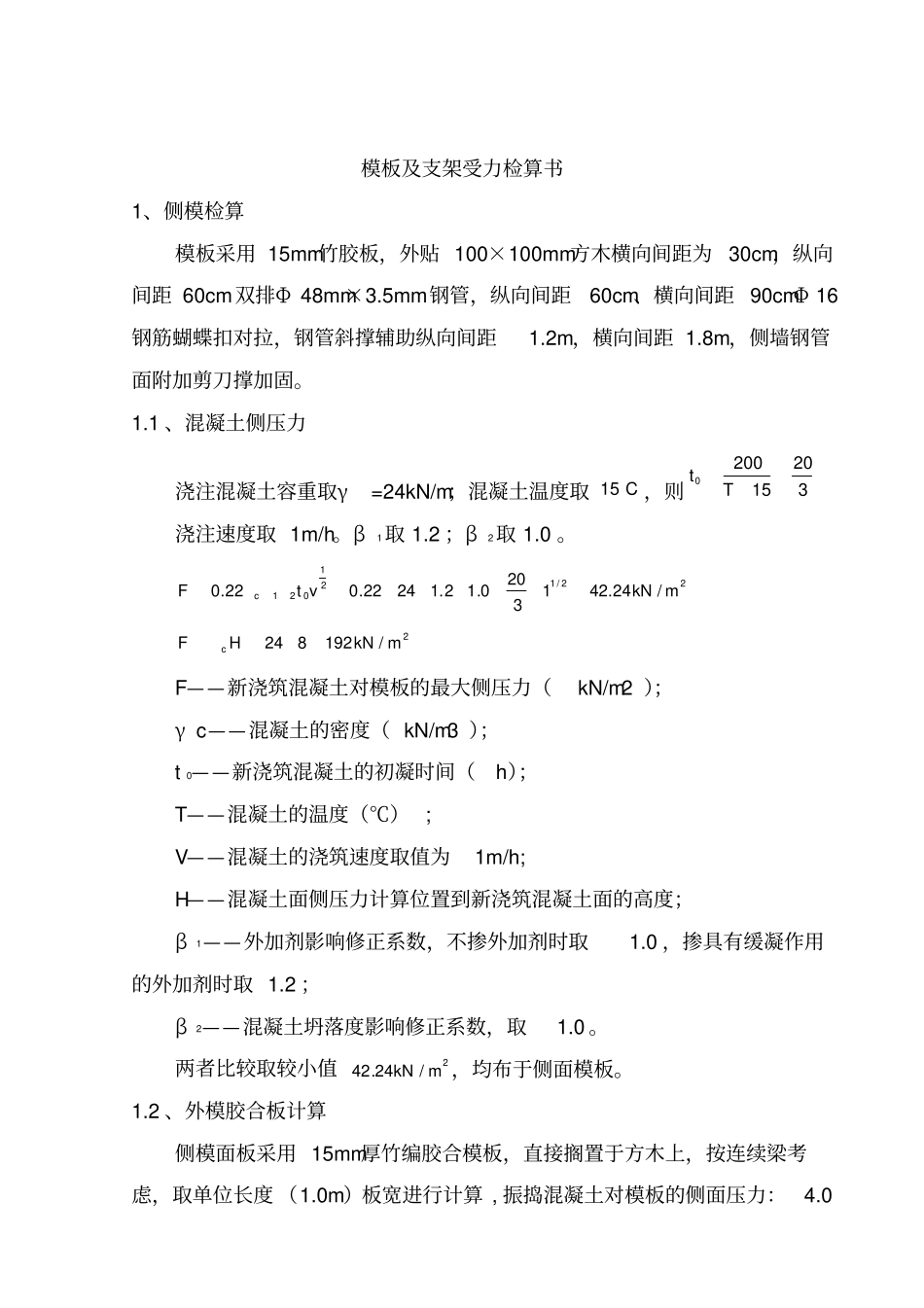

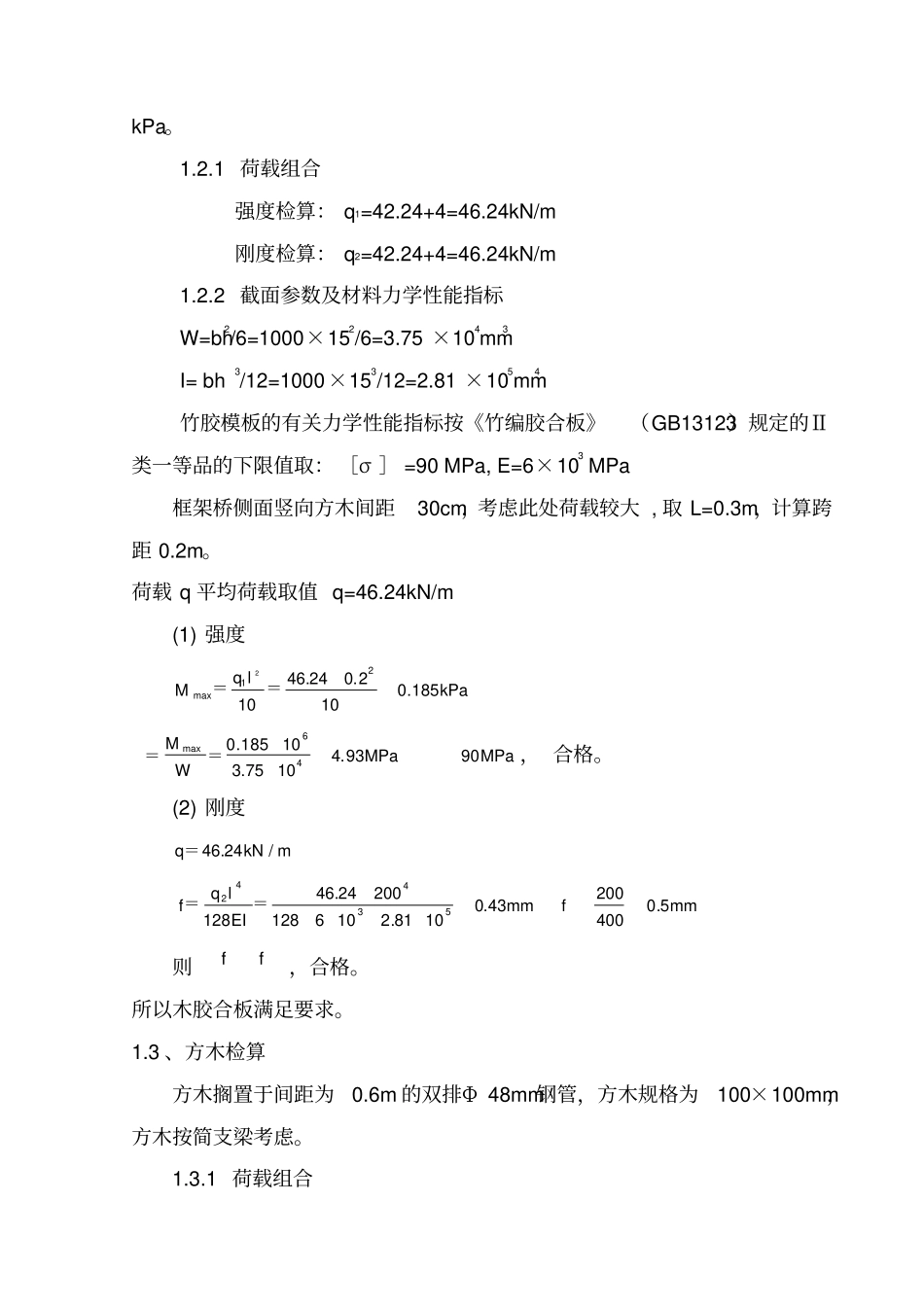

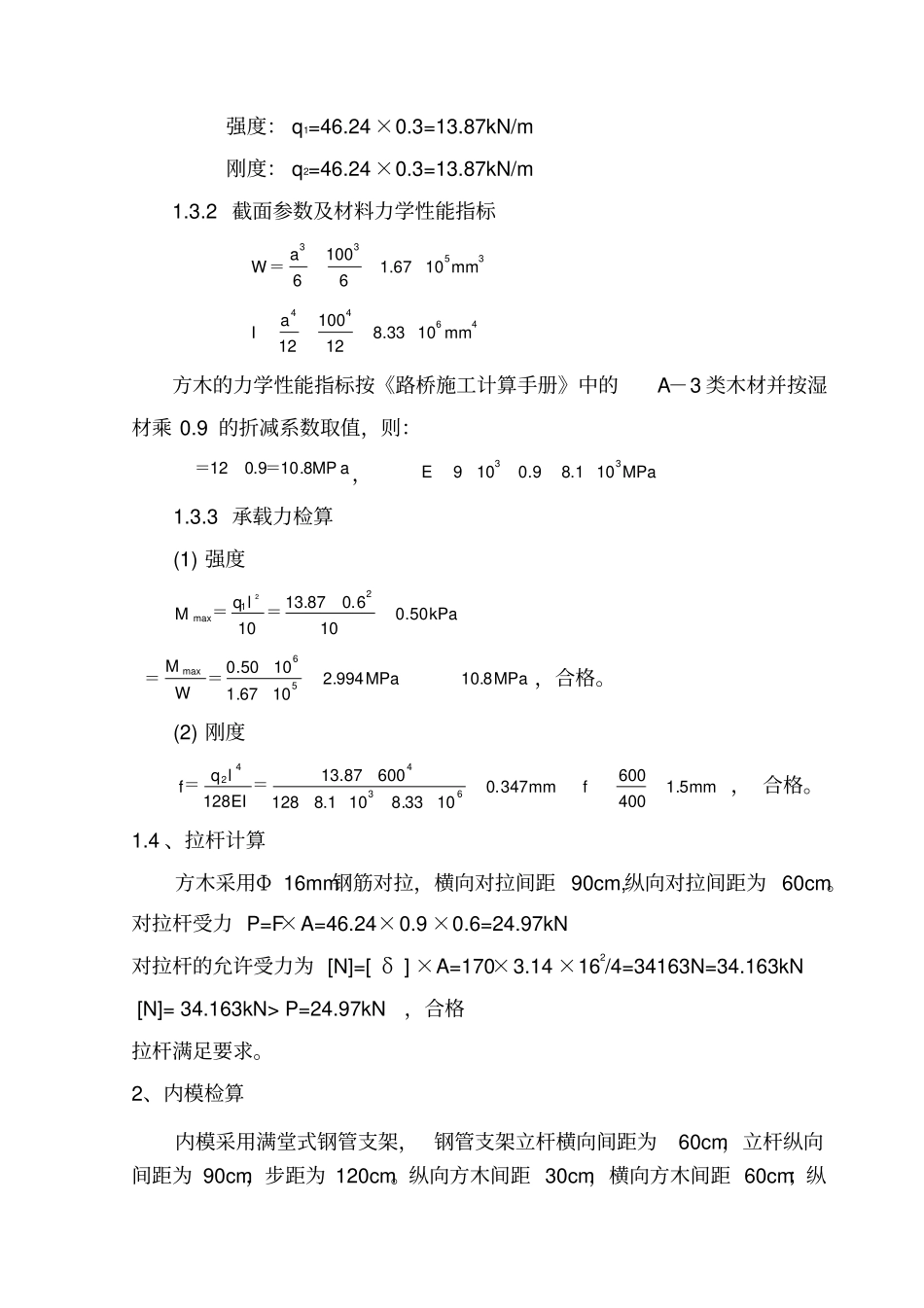

模板及支架受力检算书1、侧模检算模板采用15mm竹胶板，外贴100×100mm方木横向间距为30cm，纵向间距60cm双排Φ48mm×3.5mm钢管，纵向间距60cm、横向间距90cmΦ16钢筋蝴蝶扣对拉，钢管斜撑辅助纵向间距1.2m，横向间距1.8m，侧墙钢管面附加剪刀撑加固。1.1、混凝土侧压力浇注混凝土容重取γ=24kN/m；混凝土温度取C15，则320152000Tt浇注速度取1m/h。β1取1.2；β2取1.0。22/121021/24.4213200.12.12422.022.0mkNvtFc2/192824mkNHFcF——新浇筑混凝土对模板的最大侧压力（kN/m2）；γc——混凝土的密度（kN/m3）；t0——新浇筑混凝土的初凝时间（h）；T——混凝土的温度（℃）;V——混凝土的浇筑速度取值为1m/h;H——混凝土面侧压力计算位置到新浇筑混凝土面的高度；β1——外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，取1.0。两者比较取较小值2/24.42mkN，均布于侧面模板。1.2、外模胶合板计算侧模面板采用15mm厚竹编胶合模板，直接搁置于方木上，按连续梁考虑，取单位长度（1.0m）板宽进行计算,振捣混凝土对模板的侧面压力：4.0kPa。1.2.1荷载组合强度检算：q1=42.24+4=46.24kN/m刚度检算：q2=42.24+4=46.24kN/m1.2.2截面参数及材料力学性能指标W=bh2/6=1000×152/6=3.75×104mm3I=bh3/12=1000×153/12=2.81×105mm4竹胶模板的有关力学性能指标按《竹编胶合板》（GB13123）规定的Ⅱ类一等品的下限值取：［σ］=90MPa,E=6×103MPa框架桥侧面竖向方木间距30cm，考虑此处荷载较大,取L=0.3m，计算跨距0.2m。荷载q平均荷载取值q=46.24kN/m(1)强度kPalqM185.0102.024.461021max2＝＝MPaMPaWM9093.41075.310851.046max＝＝，合格。(2)刚度mkNq/24.46＝mmfmmEIlqf5.040020043.01081.210612820024.4612853442＝＝则ff，合格。所以木胶合板满足要求。1.3、方木检算方木搁置于间距为0.6m的双排Φ48mm钢管，方木规格为100×100mm，方木按简支梁考虑。1.3.1荷载组合强度：q1=46.24×0.3=13.87kN/m刚度：q2=46.24×0.3=13.87kN/m1.3.2截面参数及材料力学性能指标3353100W1.671066amm＝44641008.33101212aImm方木的力学性能指标按《路桥施工计算手册》中的A－3类木材并按湿材乘0.9的折减系数取值，则：aMP8.109.012＝＝，MPaE33101.89.01091.3.3承载力检算(1)强度kPalqM50.0106.087.131021max2＝＝MPaMPaWM8.10994.21067.11050.056max＝＝，合格。(2)刚度mmfmmEIlqf5.1400600347.01033.8101.812860087.1312863442＝＝，合格。1.4、拉杆计算方木采用Φ16mm钢筋对拉，横向对拉间距90cm,纵向对拉间距为60cm。对拉杆受力P=F×A=46.24×0.9×0.6=24.97kN对拉杆的允许受力为[N]=[δ]×A=170×3.14×162/4=34163N=34.163kN[N]=34.163kN>P=24.97kN，合格拉杆满足要求。2、内模检算内模采用满堂式钢管支架，钢管支架立杆横向间距为60cm，立杆纵向间距为90cm，步距为120cm。纵向方木间距30cm，横向方木间距60cm；纵向断面间距2.7m剪刀撑加固辅助。2.1、支架钢管截面特性2.2、模板箱梁底模、侧模和均采用δ＝15mm的竹胶板。竹胶板容许应力[σ0]=90MPa,弹性模量E=6×103MPa。截面参数及材料力学性能指标:W=bh2/6=1000×152/6=3.75×104mm3I=bh3/12=1000×153/12=2.81×105mm42.3、纵横向方木横、纵向方木截面尺寸为100×100mm。截面参数和材料力学性能指标：W=bh2/6=100×1002/6=1.67×105mm3I=bh3/12=100×1003/12=8.33×106mm4方木的力学性能木材并按湿材乘0.9的折减系数取值，则：[σ0]＝12×0.9＝10.8MPa,E=9×103×0.9=8.1×103MPa，容重γ=6kN/m32.4、荷载分析①支架钢管自重，可支架钢管截面特性表查取。②钢筋砼容重按26kN/m3计算则：顶板为0.85×26=22.1kPa③模板自重不计④施工人员、施工料具堆放、运输荷载:2.0kPa⑤倾倒混凝土时产生的冲击荷载：2.0kPa⑥振捣混凝土产2.5kPa2.5、模板检算按最不利条件计算δ＝15mm的竹胶板,直接搁置于间距L=30cm的外径d(mm)壁厚t(mm)截面积A(mm2)惯性矩I(mm4)抵抗矩W(mm3)回转半径i（mm）每米长自重（N）容许应力MPa。483.54.89×1021.219×1055.08×10315.7856140100×100mm横向方木上，按简支梁考虑...
