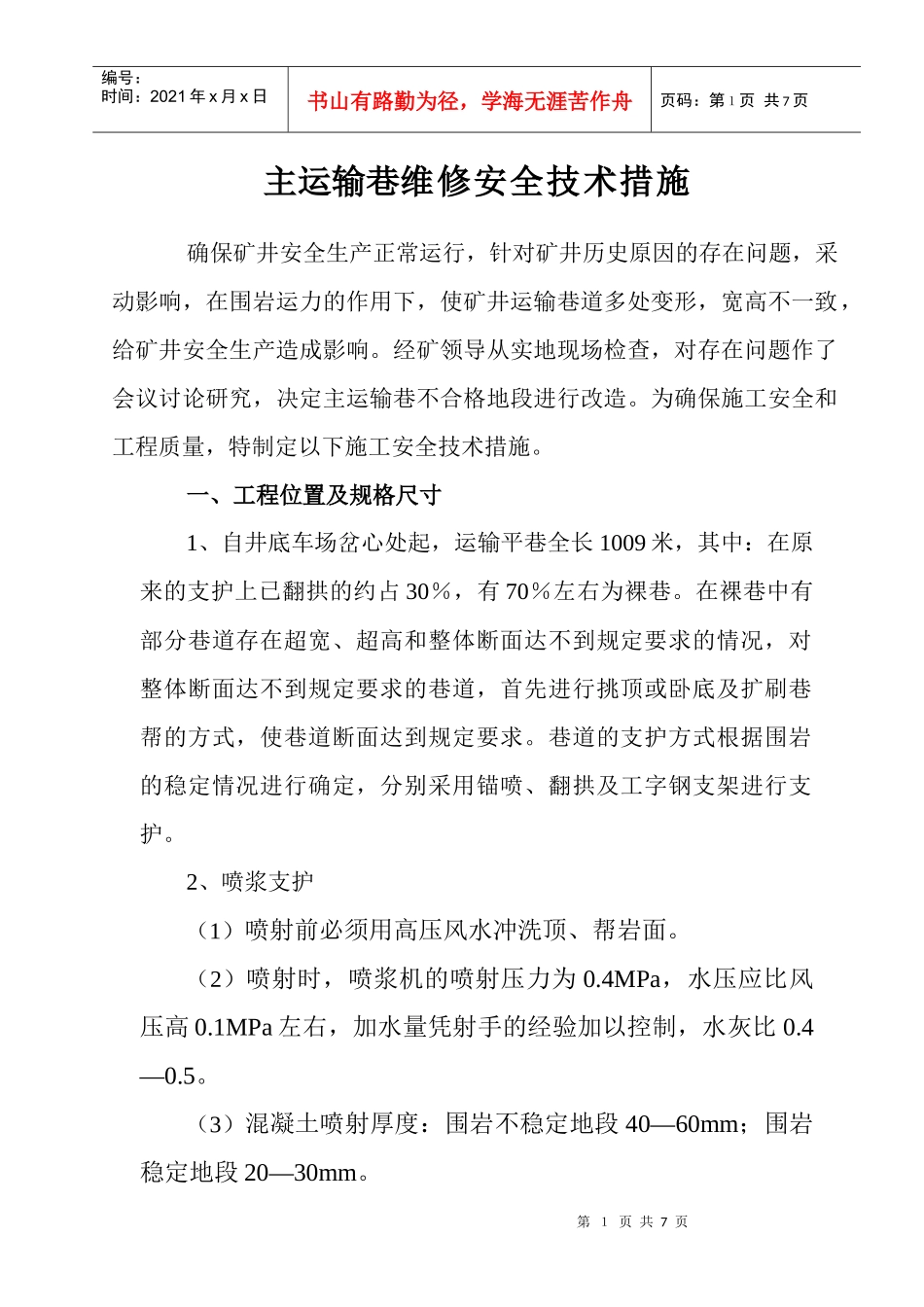

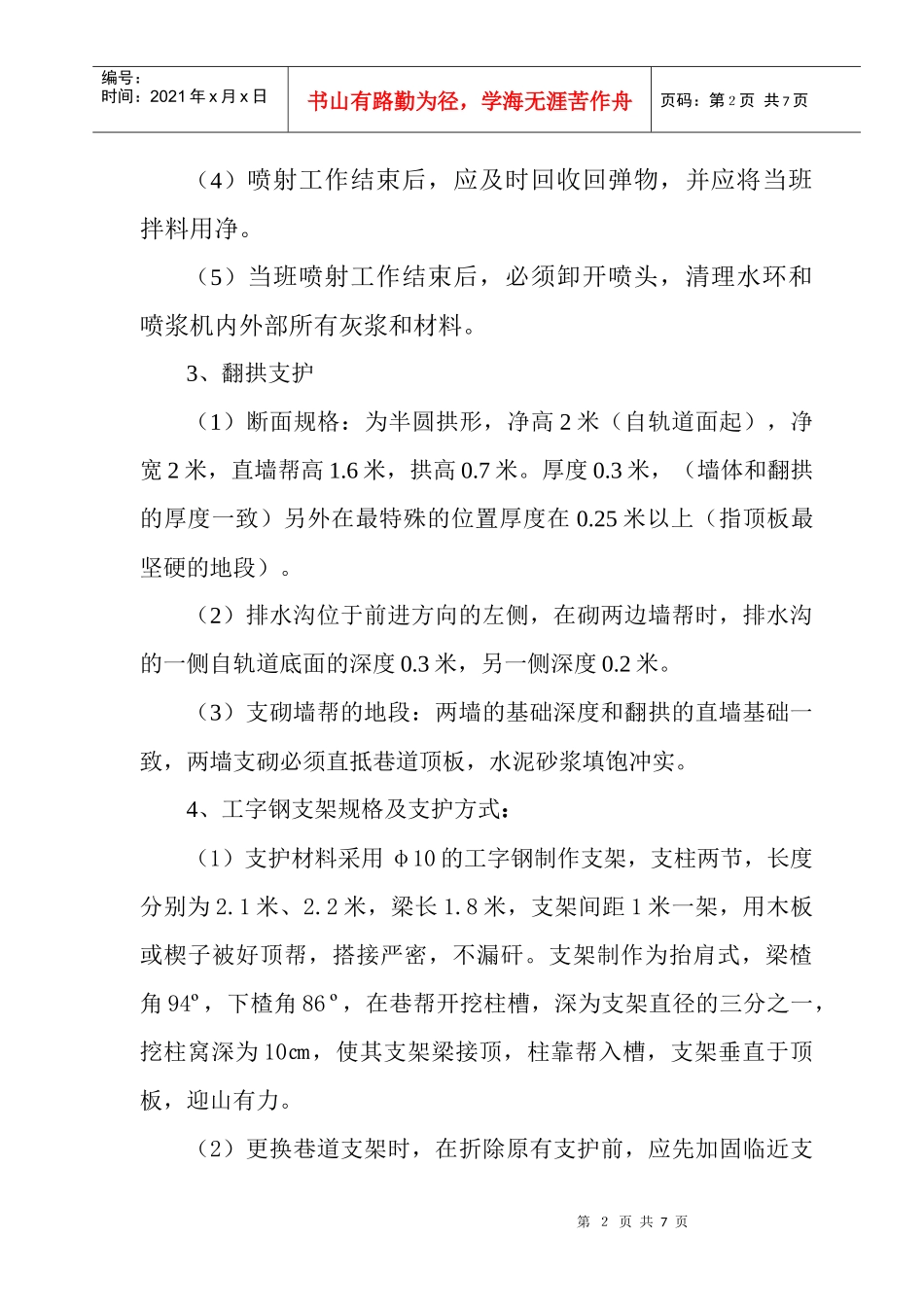

第１页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共7页主运输巷维修安全技术措施确保矿井安全生产正常运行，针对矿井历史原因的存在问题，采动影响，在围岩运力的作用下，使矿井运输巷道多处变形，宽高不一致，给矿井安全生产造成影响。经矿领导从实地现场检查，对存在问题作了会议讨论研究，决定主运输巷不合格地段进行改造。为确保施工安全和工程质量，特制定以下施工安全技术措施。一、工程位置及规格尺寸1、自井底车场岔心处起，运输平巷全长1009米，其中：在原来的支护上已翻拱的约占30％，有70％左右为裸巷。在裸巷中有部分巷道存在超宽、超高和整体断面达不到规定要求的情况，对整体断面达不到规定要求的巷道，首先进行挑顶或卧底及扩刷巷帮的方式，使巷道断面达到规定要求。巷道的支护方式根据围岩的稳定情况进行确定，分别采用锚喷、翻拱及工字钢支架进行支护。2、喷浆支护（1）喷射前必须用高压风水冲洗顶、帮岩面。（2）喷射时，喷浆机的喷射压力为0.4MPa，水压应比风压高0.1MPa左右，加水量凭射手的经验加以控制，水灰比0.4—0.5。（3）混凝土喷射厚度：围岩不稳定地段40—60mm；围岩稳定地段20—30mm。第２页共7页第１页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共7页（4）喷射工作结束后，应及时回收回弹物，并应将当班拌料用净。（5）当班喷射工作结束后，必须卸开喷头，清理水环和喷浆机内外部所有灰浆和材料。3、翻拱支护（1）断面规格：为半圆拱形，净高2米（自轨道面起），净宽2米，直墙帮高1.6米，拱高0.7米。厚度0.3米，（墙体和翻拱的厚度一致）另外在最特殊的位置厚度在0.25米以上（指顶板最坚硬的地段）。（2）排水沟位于前进方向的左侧，在砌两边墙帮时，排水沟的一侧自轨道底面的深度0.3米，另一侧深度0.2米。（3）支砌墙帮的地段：两墙的基础深度和翻拱的直墙基础一致，两墙支砌必须直抵巷道顶板，水泥砂浆填饱冲实。4、工字钢支架规格及支护方式：（1）支护材料采用φ10的工字钢制作支架，支柱两节，长度分别为2.1米、2.2米，梁长1.8米，支架间距1米一架，用木板或楔子被好顶帮，搭接严密，不漏矸。支架制作为抬肩式，梁楂角94º，下楂角86º，在巷帮开挖柱槽，深为支架直径的三分之一，挖柱窝深为10㎝，使其支架梁接顶，柱靠帮入槽，支架垂直于顶板，迎山有力。（2）更换巷道支架时，在折除原有支护前，应先加固临近支第３页共7页第２页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共7页护，折除原有支护后，必须及时除掉顶帮活矸再架设新支架。（3）在支护过程中，要严格按照中线确定支架位置，支架必须成一条直线，要求柱子、梁头不得出现内拱外鼓，高矮不齐现象。当班班长严把安全关、质量关，保证支护后应符合巷道净断面规定要求。（4）支护时，支架必须接顶封帮、背严楔实，防止片帮漏矸，对局部顶板破碎带，加密支架数量支护。（5）支护时，负责专人观察顶板、围岩动态。在安全的情况下完成支护作业。（6）使用工字钢支护时，用长柱的一节架设于水沟侧。二、设备管理在施工过程中，必须遵照《煤矿安全规程》、和《技术操作措施》进行作业，听从跟班人员的指挥、安排，施工人员应管理好该作业点的设备（电缆、矿车、瓦斯探头线、压风管路、局扇、开关等），若发现有意损坏，其追究责任处罚。三、安全要求作业人员必须严格按生产技术人员的指导进行施工。在施工时，严格按“从外向里”的原则进行作业，刷帮、挑顶、支护工序严格从起点逐一进行，杜绝分段作业，支架紧跟修整合格的巷道位置，跟班人员严格要求，负责到位。四、安全技术措施第４页共7页第３页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共7页1、翻拱工程施工难度大，质量严格。当班人员必须严把关，负责好施工安全。确保工程质量，达到规格要求。择出膜板后，拱面无干灰瞎缝，光滑无起坎痕迹。2、工字钢支护，严格要求工程质量标准，用中线确定支柱位置，支架必须成一条直线，柱子不可内拱外鼓、架与架的梁头不得错高吊矮出现凹凸现象。当班班长严把安...
