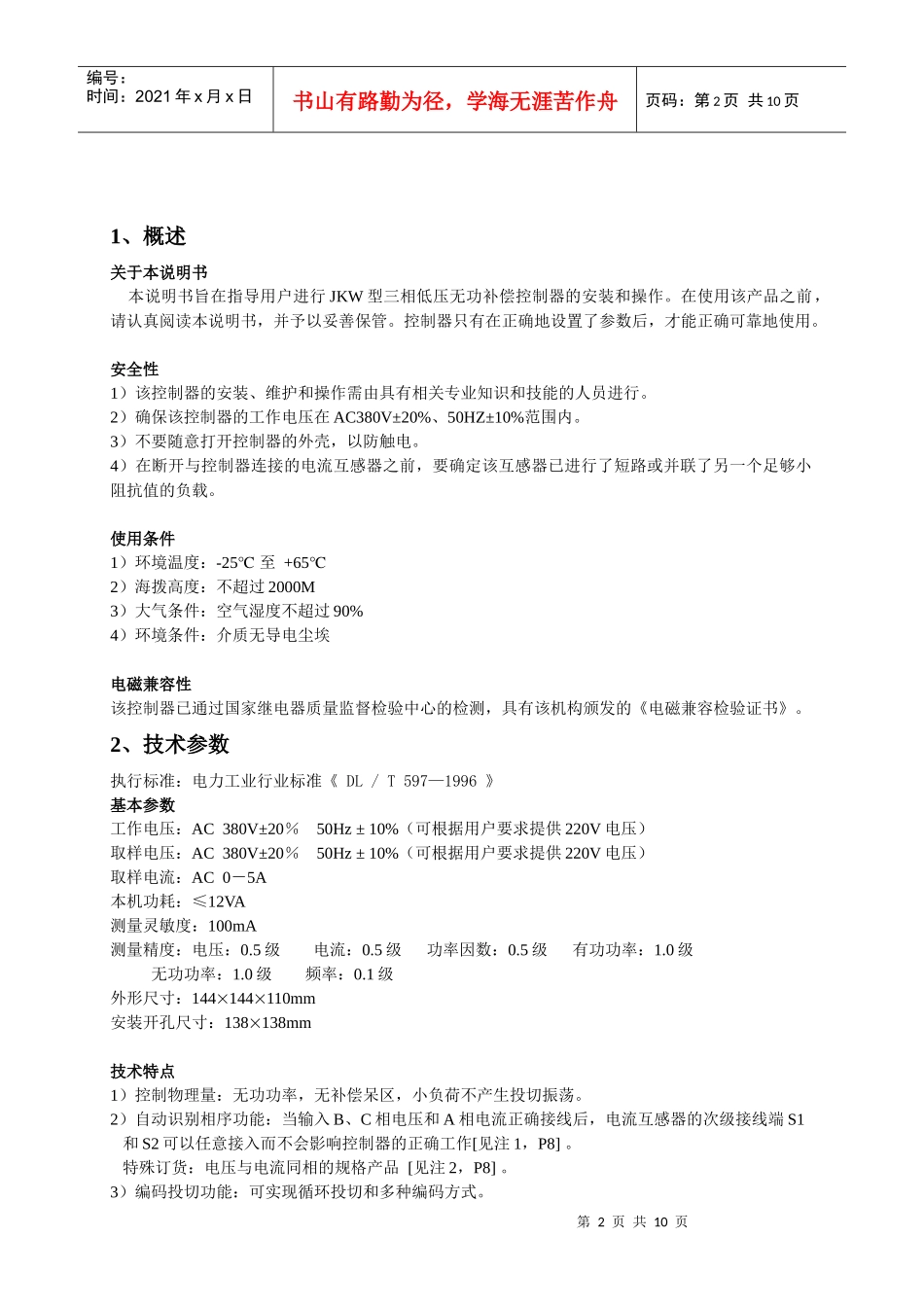

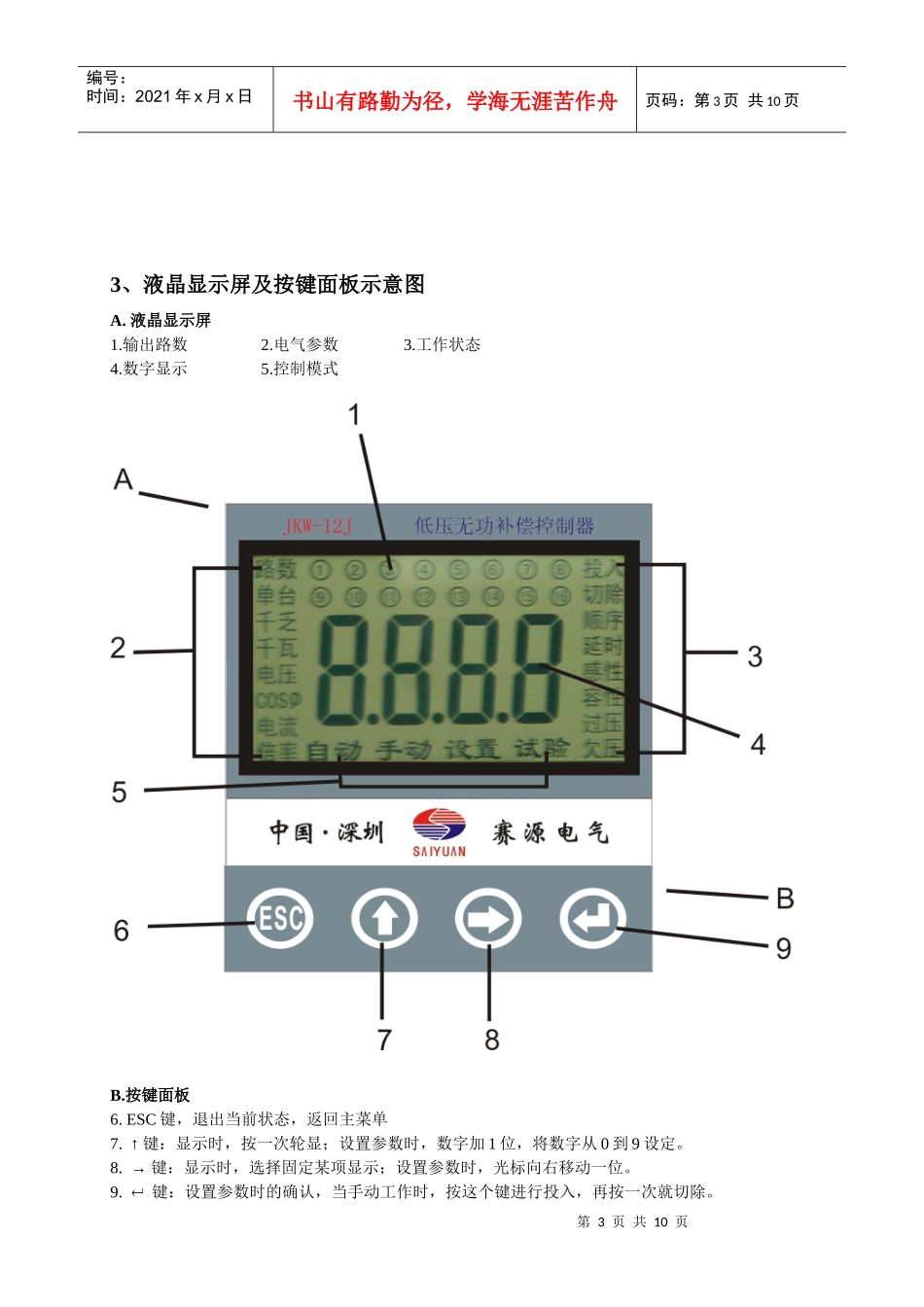

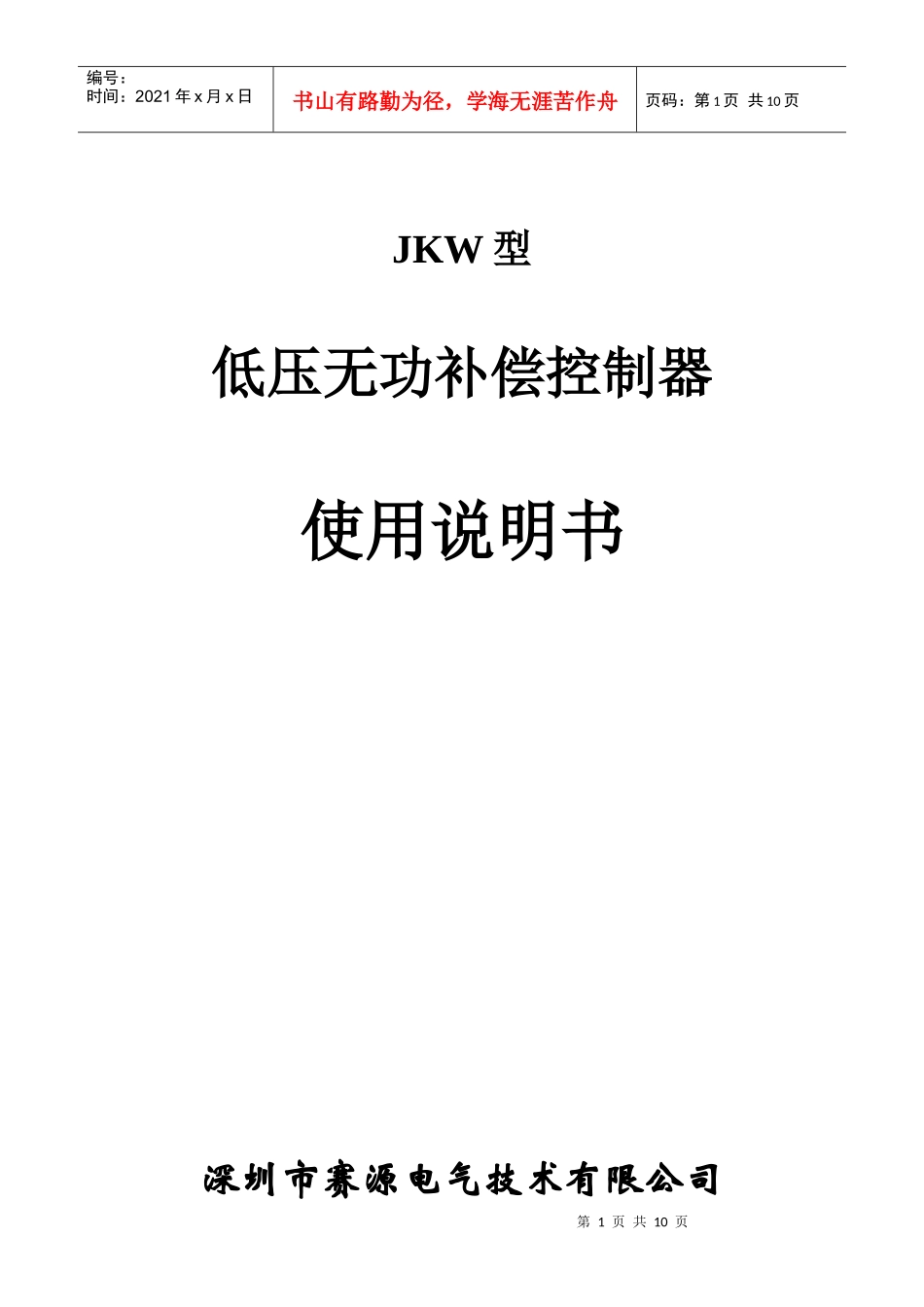

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页JKW型低压无功补偿控制器使用说明书深圳市赛源电气技术有限公司第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1、概述关于本说明书本说明书旨在指导用户进行JKW型三相低压无功补偿控制器的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。2）确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。3）不要随意打开控制器的外壳，以防触电。4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃电磁兼容性该控制器已通过国家继电器质量监督检验中心的检测，具有该机构颁发的《电磁兼容检验证书》。2、技术参数执行标准：电力工业行业标准《DL/T597—1996》基本参数工作电压：AC380V±20％50Hz±10%（可根据用户要求提供220V电压）取样电压：AC380V±20％50Hz±10%（可根据用户要求提供220V电压）取样电流：AC0－5A本机功耗：≤12VA测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。2）自动识别相序功能：当输入B、C相电压和A相电流正确接线后，电流互感器的次级接线端S1和S2可以任意接入而不会影响控制器的正确工作[见注1，P8]。特殊订货：电压与电流同相的规格产品[见注2，P8]。3）编码投切功能：可实现循环投切和多种编码方式。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3、液晶显示屏及按键面板示意图A.液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6.ESC键，退出当前状态，返回主菜单7.↑键：显示时，按一次轮显；设置参数时，数字加1位，将数字从0到9设定。8.→键：显示时，选择固定某项显示；设置参数时，光标向右移动一位。9.键：设置参数时的确认，当手动工作时，按这个键进行投入，再按一次就切除。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4、安装1.如图所示，将该控制器轻轻地推入已开好孔的仪表柜面板中。2.如图所示，将固定件卡进控制器侧面的卡槽中。3.用螺丝起子将固定件上的螺丝按顺时针方向扭紧，直到控制器安装稳固为止。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页5.接线图输入电压为B、C相电压（380V），输入电流为A相电流：（电压与电流不同相）6.操作方式A．自动方式开机上电后，进入自动状态，如下图所示：按↑键循环显示（轮显）：依次显示COS，电压（V），千瓦（有功功率kw），千乏（无功功率kvar），F（频率Hz），电流（A），一直轮显不停。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页按→键选择显示：选择只显示某项电参量（例如只显示COS），固定显示这项电参量不变。感性或容性：显示负荷的性质。过压或欠压：电压超过设定的上限或下限，是报警状态。投入或切除：显示电容正在投入或切除的状态。B．手动方式按ESC键，可以看见“自动”闪烁，按→键，则“手动”闪烁，再按键，确认进入“手动”状态。如下图所示。在“手动”状态中，按↑键往左移一路，按→键右移一路。按键投入，再按一次键切除；如果显示“投入”，表示闪烁的这路已处于投入的状态，这时按键就切除了。如果显示“切除”，表示闪烁的这路已处于切除状态，按键就投入了。按“ESC”退出手动状态，这时，已经投入的各路全部切除。7．参数设置在“自动”状...
