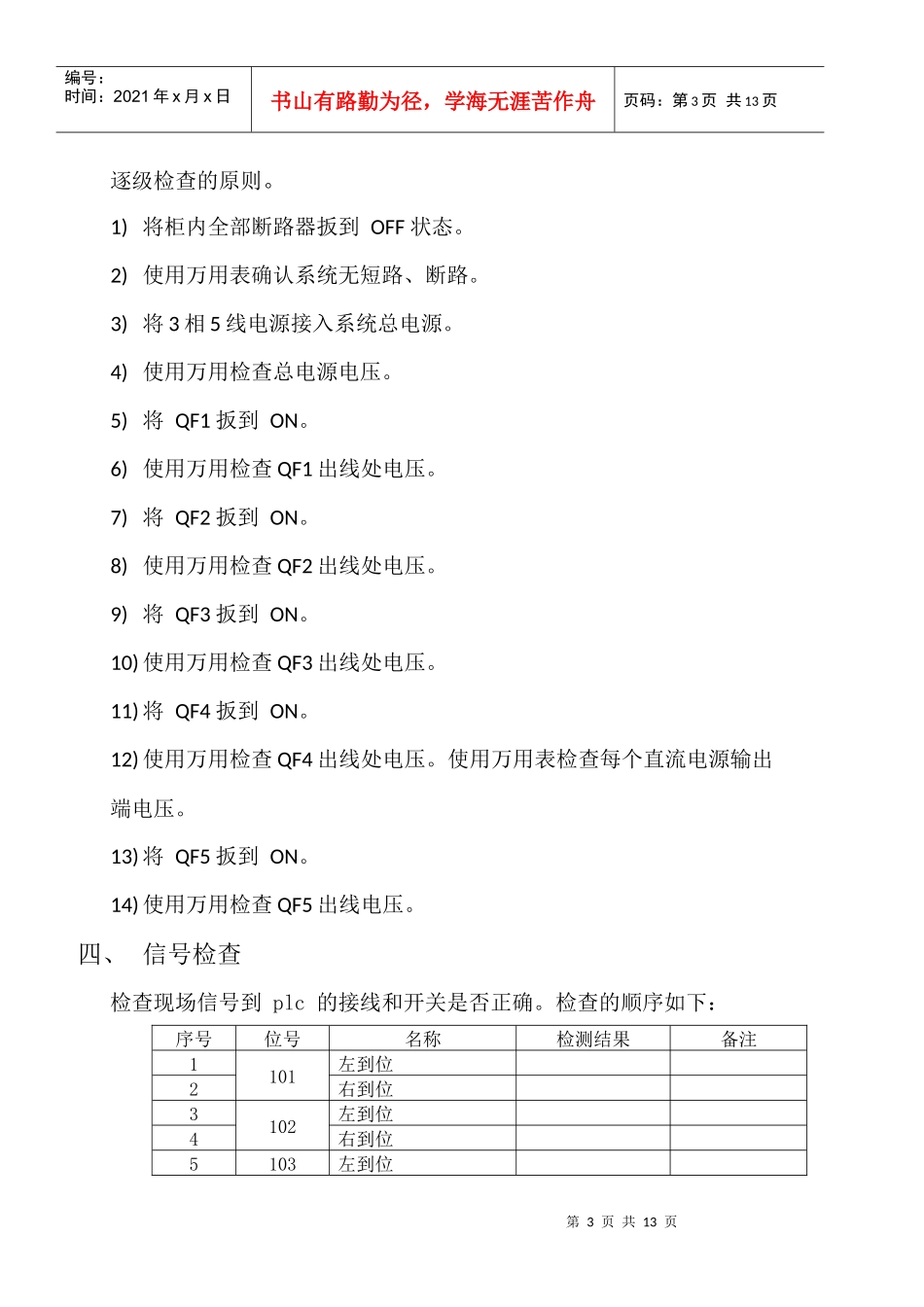

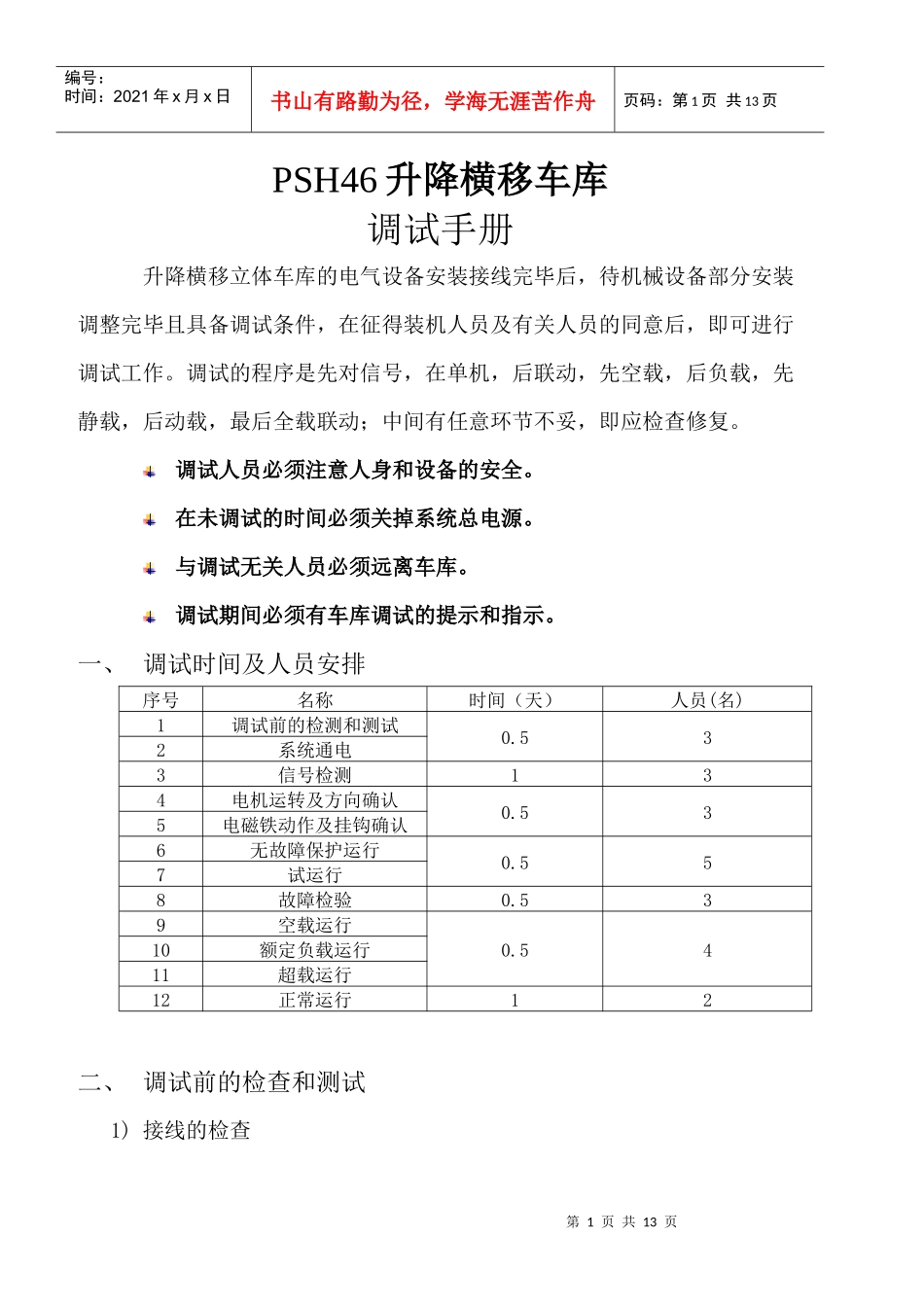

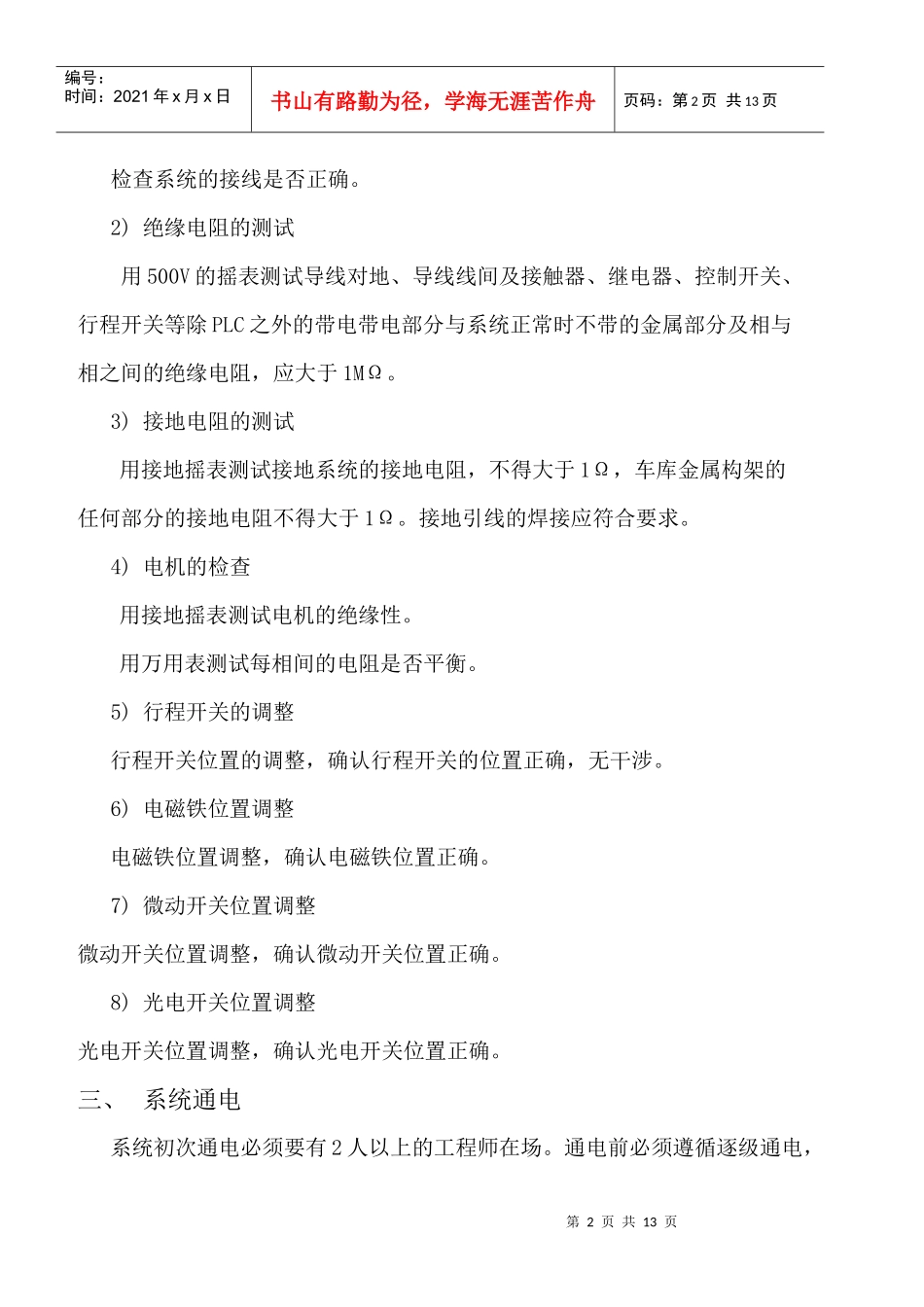

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页PSH46升降横移车库调试手册升降横移立体车库的电气设备安装接线完毕后，待机械设备部分安装调整完毕且具备调试条件，在征得装机人员及有关人员的同意后，即可进行调试工作。调试的程序是先对信号，在单机，后联动，先空载，后负载，先静载，后动载，最后全载联动；中间有任意环节不妥，即应检查修复。调试人员必须注意人身和设备的安全。在未调试的时间必须关掉系统总电源。与调试无关人员必须远离车库。调试期间必须有车库调试的提示和指示。一、调试时间及人员安排序号名称时间（天）人员(名)1调试前的检测和测试0.532系统通电3信号检测134电机运转及方向确认0.535电磁铁动作及挂钩确认6无故障保护运行0.557试运行8故障检验0.539空载运行0.5410额定负载运行11超载运行12正常运行12二、调试前的检查和测试1)接线的检查第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页检查系统的接线是否正确。2)绝缘电阻的测试用500V的摇表测试导线对地、导线线间及接触器、继电器、控制开关、行程开关等除PLC之外的带电带电部分与系统正常时不带的金属部分及相与相之间的绝缘电阻，应大于1MΩ。3)接地电阻的测试用接地摇表测试接地系统的接地电阻，不得大于1Ω，车库金属构架的任何部分的接地电阻不得大于1Ω。接地引线的焊接应符合要求。4)电机的检查用接地摇表测试电机的绝缘性。用万用表测试每相间的电阻是否平衡。5)行程开关的调整行程开关位置的调整，确认行程开关的位置正确，无干涉。6)电磁铁位置调整电磁铁位置调整，确认电磁铁位置正确。7)微动开关位置调整微动开关位置调整，确认微动开关位置正确。8)光电开关位置调整光电开关位置调整，确认光电开关位置正确。三、系统通电系统初次通电必须要有2人以上的工程师在场。通电前必须遵循逐级通电，第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页逐级检查的原则。1)将柜内全部断路器扳到OFF状态。2)使用万用表确认系统无短路、断路。3)将3相5线电源接入系统总电源。4)使用万用检查总电源电压。5)将QF1扳到ON。6)使用万用检查QF1出线处电压。7)将QF2扳到ON。8)使用万用检查QF2出线处电压。9)将QF3扳到ON。10)使用万用检查QF3出线处电压。11)将QF4扳到ON。12)使用万用检查QF4出线处电压。使用万用表检查每个直流电源输出端电压。13)将QF5扳到ON。14)使用万用检查QF5出线电压。四、信号检查检查现场信号到plc的接线和开关是否正确。检查的顺序如下：序号位号名称检测结果备注1101左到位2右到位3102左到位4右到位5103左到位第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页6右到位7104左到位8右到位9105左到位10右到位11201左电磁铁12右电磁铁13左松绳开关14右松绳开关15左到位16右到位17上升到位18上升限位19202左电磁铁20右电磁铁21左松绳开关22右松绳开关23左到位24右到位25上升到位26上升限位27203左电磁铁28右电磁铁29左松绳开关30右松绳开关31左到位32右到位33上升到位34上升限位35204左电磁铁36右电磁铁37左松绳开关38右松绳开关39左到位40右到位41上升到位42上升限位43205左电磁铁44右电磁铁45左松绳开关46右松绳开关第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页47左到位48右到位49上升到位50上升限位51301左电磁铁52右电磁铁53左松绳开关54右松绳开关55左到位56右到位57上升到位58上升限位59302左电磁铁60右电磁铁61左松绳开关62右松绳开关63左到位64右到位65上升到位66上升限位67303左电磁铁68右电磁铁69左松绳开关70右松绳开关71左到位72右到位73上升到位74上升限位75304左电磁铁76右电磁铁77左松绳开关78右松绳开关79左到位80右到位81上升到位82上升限位83305左电磁铁84右电磁铁85左松绳开关86右松绳开关87左到位第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页88右到位89上升到位90...
