《大气污染控制工程》课程设计计算书VIP免费

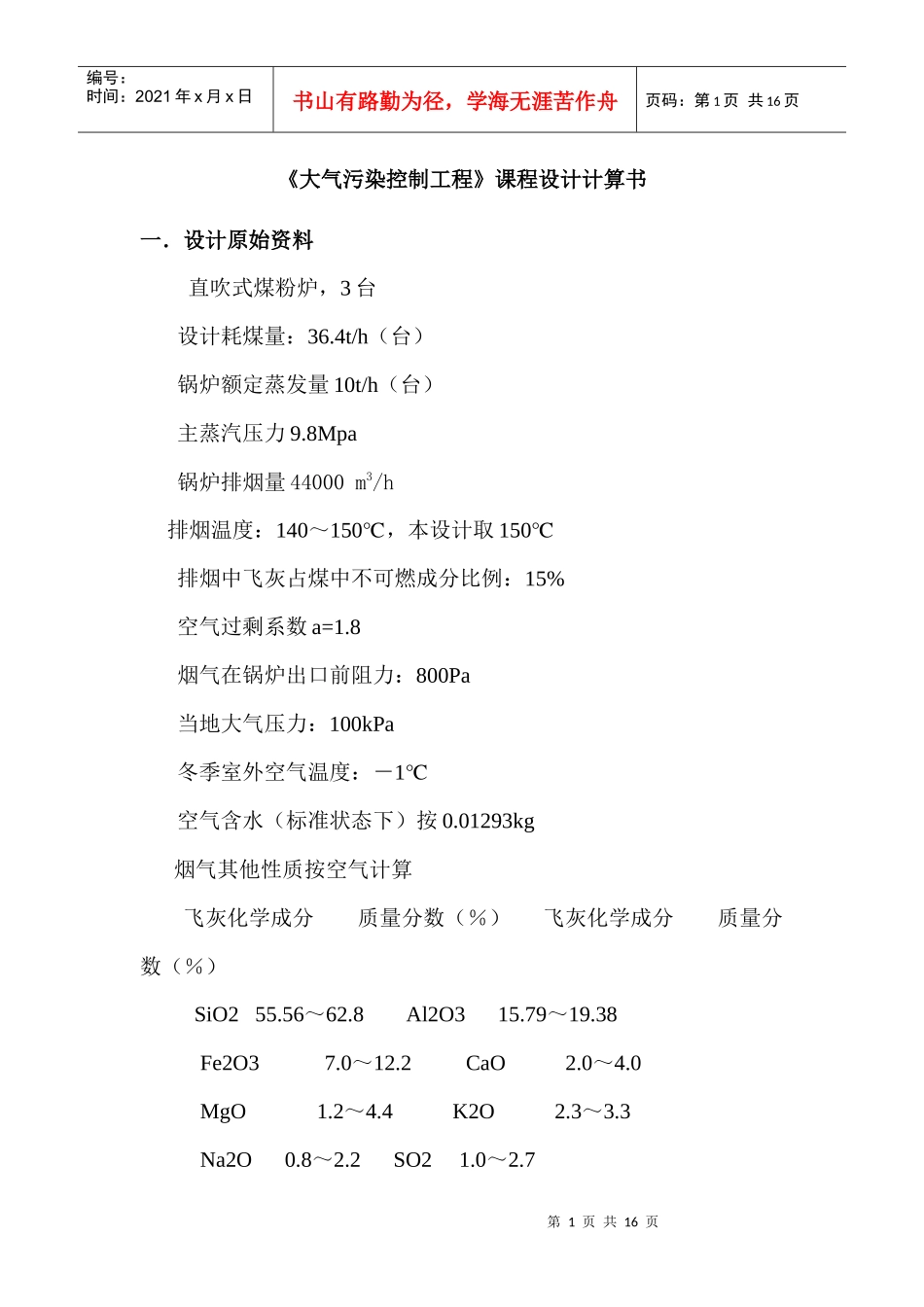

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页《大气污染控制工程》课程设计计算书一．设计原始资料直吹式煤粉炉，3台设计耗煤量：36.4t/h（台）锅炉额定蒸发量10t/h（台）主蒸汽压力9.8Mpa锅炉排烟量44000m3/h排烟温度：140～150℃，本设计取150℃排烟中飞灰占煤中不可燃成分比例：15%空气过剩系数a=1.8烟气在锅炉出口前阻力：800Pa当地大气压力：100kPa冬季室外空气温度：－1℃空气含水（标准状态下）按0.01293kg烟气其他性质按空气计算飞灰化学成分质量分数（％）飞灰化学成分质量分数（％）SiO255.56～62.8Al2O315.79～19.38Fe2O37.0～12.2CaO2.0～4.0MgO1.2～4.4K2O2.3～3.3Na2O0.8～2.2SO21.0～2.7第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页按锅炉大气污染物排放标准（GB13271－2001）中二类区标准执行。烟尘浓度排放标准（标准状态下）：200mg/m3二.设计计算2.1燃煤锅炉烟气量------工况下理论烟气量,m3/kgQ-----标准状态下烟气流量,(m3/h)T'-----工况下烟气温度,KT------标准状态下温度,273K2.1.2烟气含尘浓度式中dsh-------排烟中飞灰占煤中不可燃成分的质量分数A-------煤中不可燃成分的含量Qs------标准状态下实际烟气量,(m3/kg)第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2.2除尘器的选择2.2.1除尘效率η=1−CsC=99.35%式中C------标准状态下烟气含尘浓度,mg/m3Cs------标准状态下锅炉烟尘排放标准中规定值,mg/m32.2.2除尘器的选择则烟气流速为根据工况下的烟气量、烟气温度及要求达到的除尘效率确定除尘器。选择LCPM型脉冲除尘器。型号为：LCPM320-20-2700。技术性能见表1。表1LCPM320-20-2700除尘器技术性能型号处理烟气量/(m3·h-1）过滤风速（）滤袋尺寸（mm）除尘器阻力/（KPa）除尘器效率/(％)LCPM320-20-19200-576001-327000.6-1.2>99.5第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页2700设备安装尺寸见表2。表2LCPM320-20-2700除尘器安装尺寸型号外形尺寸进口尺寸出口尺寸接口标高长宽高ABN1nfeH1H2H3LCPM320-20-270041394042439927003839500109019014027152965105992.3确定除尘器，风机，烟囱的位置及管道布置。并计算各管段的管径，长度烟囱高度和出口内径以及系统总阻力。2.3.1各装置及管道布置的原则根据锅炉运行情况现场的实际情况确定各装置的位置。一第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页旦确定各装置的位置，管道的布置也就基本可以确定了。对各装置及管道的布置应力求简单，紧凑，管路短，占地面积，并使安装，操作方便。2.3.2管径的确定d=√4Qπv（m）式中Q——工作状态下管道内的烟气流量，m3/sv——烟气流速取14m/s圆整并选取风道外径钢制板风管D/mm外径允许偏差/mm壁厚/mm900±11.0内径=d=900-2×1.0=898(mm)由公式d=√4Qπv可计算出实际烟气流速：（m/s）2.4烟囱的设计2.4.1烟囱高度的确定首先确定共用一个烟囱的所有锅炉的总的蒸发量，然后根据锅炉大气污染物排放标准中的规定表3确定烟囱的高度.)/(ht第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页表3锅炉烟囱的高度锅炉总额定出力/(t/h)<11-22-66-1010-2026-35烟囱最低高度/m202530354045锅炉总额定出力:10×3=30(t/h)故选定烟囱高度为45m。2.4.2烟囱直径的计算烟囱出口内径可按下式计算：d=0.0188√QωQ——通过烟囱的总烟气量，m3/hω——按表4选取的烟囱出口烟气流速，m/s。表4烟囱出口烟气流速通风方式运行情况全负荷时最小负荷机械通风10~204~5自然通风6~102.5~3选定ω=5m/s第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页圆整取d=3.1m烟囱底部直径d1=d2+2⋅i⋅H式中d2——烟囱出口直径，mH——烟囱高度，mi——烟囱锥度(通常取i=0.02-0.03)本设计取i=0.032.4.3烟囱的抽力Sy=0.0342H(1273+tk−1273+tp)⋅B=202.0P...
