XXXX年12月09级给水管网课程设计任务书VIP免费

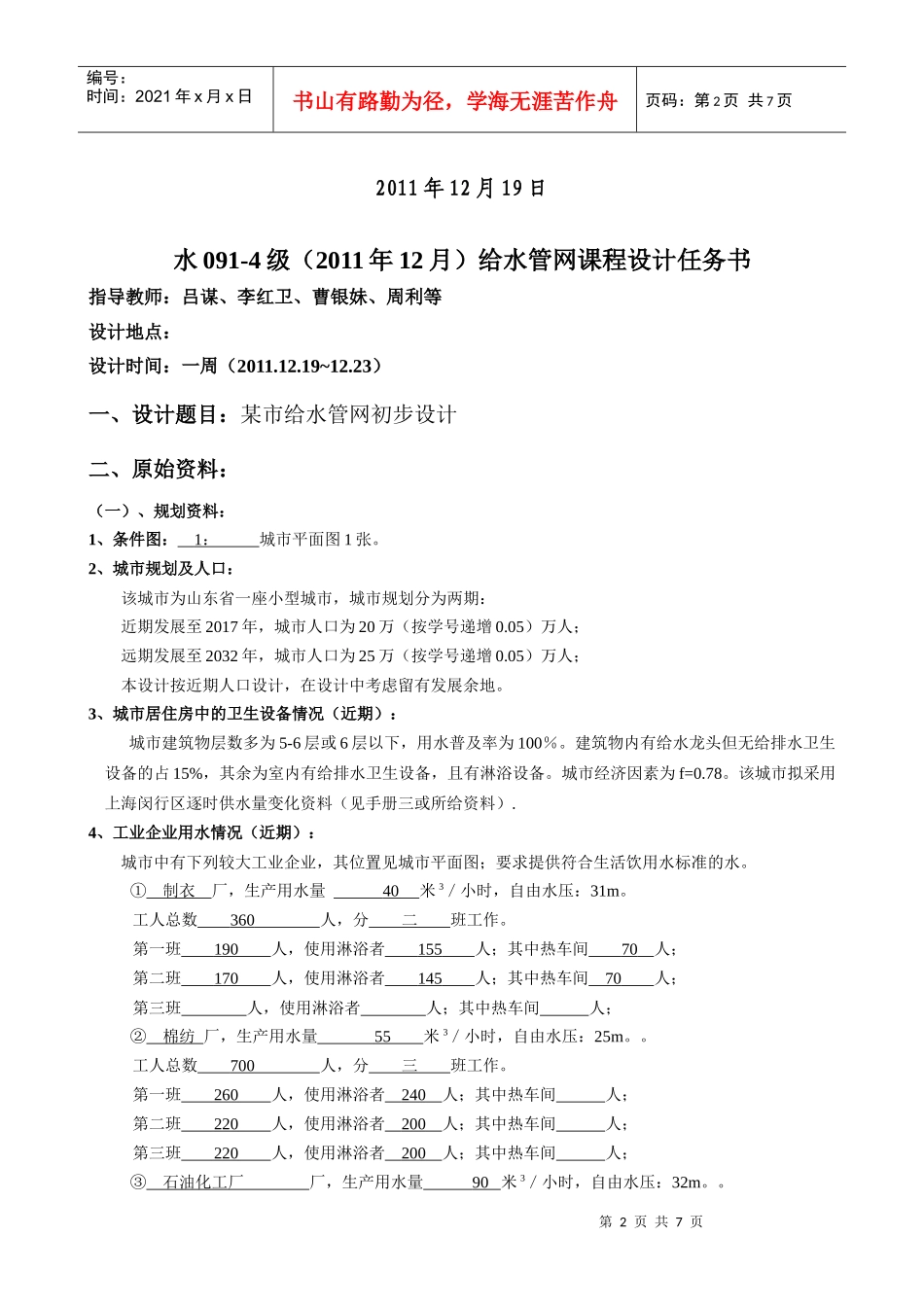

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页给水管网课程设计班级：学生姓名：学号：青岛理工大学环境与市政工程学院给水排水教研室第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2011年12月19日水091-4级（2011年12月）给水管网课程设计任务书指导教师：吕谋、李红卫、曹银妹、周利等设计地点：设计时间：一周（2011.12.19~12.23）一、设计题目：某市给水管网初步设计二、原始资料：（一）、规划资料：1、条件图：1：城市平面图1张。2、城市规划及人口：该城市为山东省一座小型城市，城市规划分为两期：近期发展至2017年，城市人口为20万（按学号递增0.05）万人；远期发展至2032年，城市人口为25万（按学号递增0.05）万人；本设计按近期人口设计，在设计中考虑留有发展余地。3、城市居住房中的卫生设备情况（近期）：城市建筑物层数多为5-6层或6层以下，用水普及率为100％。建筑物内有给水龙头但无给排水卫生设备的占15%，其余为室内有给排水卫生设备，且有淋浴设备。城市经济因素为f=0.78。该城市拟采用上海闵行区逐时供水量变化资料（见手册三或所给资料）.4、工业企业用水情况（近期）：城市中有下列较大工业企业，其位置见城市平面图；要求提供符合生活饮用水标准的水。①制衣厂，生产用水量40米3／小时，自由水压：31m。工人总数360人，分二班工作。第一班190人，使用淋浴者155人；其中热车间70人；第二班170人，使用淋浴者145人；其中热车间70人；第三班人，使用淋浴者人；其中热车间人；②棉纺厂，生产用水量55米3／小时，自由水压：25m。。工人总数700人，分三班工作。第一班260人，使用淋浴者240人；其中热车间人；第二班220人，使用淋浴者200人；其中热车间人；第三班220人，使用淋浴者200人；其中热车间人；③石油化工厂厂，生产用水量90米3／小时，自由水压：32m。。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页工人总数900人，分三班工作。第一班400人，使用淋浴者350人；其中热车间130人；第二班250人，使用淋浴者230人；其中热车间130人；第三班250人，使用淋浴者230人；其中热车间130人；④制鞋厂，生产用水量50米3／小时，自由水压：30m。工人总数450人，分三班工作。第一班170人，使用淋浴者155人；其中热车间60人；第二班140人，使用淋浴者125人；其中热车间60人；第三班140人，使用淋浴者125人；其中热车间60人；⑤食品加工厂，生产用水量60米3／小时，自由水压：28m。工人总数300人，分三班工作。第一班160人，使用淋浴者140人；其中热车间35人；第二班120人，使用淋浴者100人；其中热车间35人；第三班120人，使用淋浴者100人；其中热车间35人。5、汽车站用水量：100米3／天，自由水压：28m。6、消防资料：①工厂面积：<2万公顷；②车间容积：<2万m3；③企业生产类别：“丙类”；④建筑物耐火等级：“二级”。7、城市道路：主干路1#、2#、3#、4#、5#、6#、7#、8#、A#、B#、C#、D#、F#、G#、等路宽按40m计，其余按30m计。8、城市绿化：城市浇洒工作：分两班：早班6-7点，占总浇洒用水量的50%；末班20-21点，占总浇洒用水量的50%；城市绿化工作：分两班：早班4-8点，占总绿化用水量的67%；末班17-21点，占总绿化用水量的33%。9、城市未预见水量等：未预见和管网漏失水量取总用水量（生活+工业）的20％。10、资金偿还期5年。（二）自然资料1、工程地质、水文地质、气象资料：城市土壤种类亚黏土；地下水位深度5米；冰冻线深度0.7米；年降水量700毫米；城市最高温度35℃；最低温度-16℃；年平均温度25.5℃；当地海拔50m。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2、自来水厂处的土壤种类：亚黏土；地下水位深度5米。3、给水水源：城市最大限度可提供两个水源。一个地面水源，在城市的方向河边，已建有取水和配水厂，城市用水由水厂内的二级泵站供水，二级泵房的吸水井最低水位标高为.00m。另一个地上水源，在城市的方向河边，拟建取水和配水厂，初步确定城市用水...
