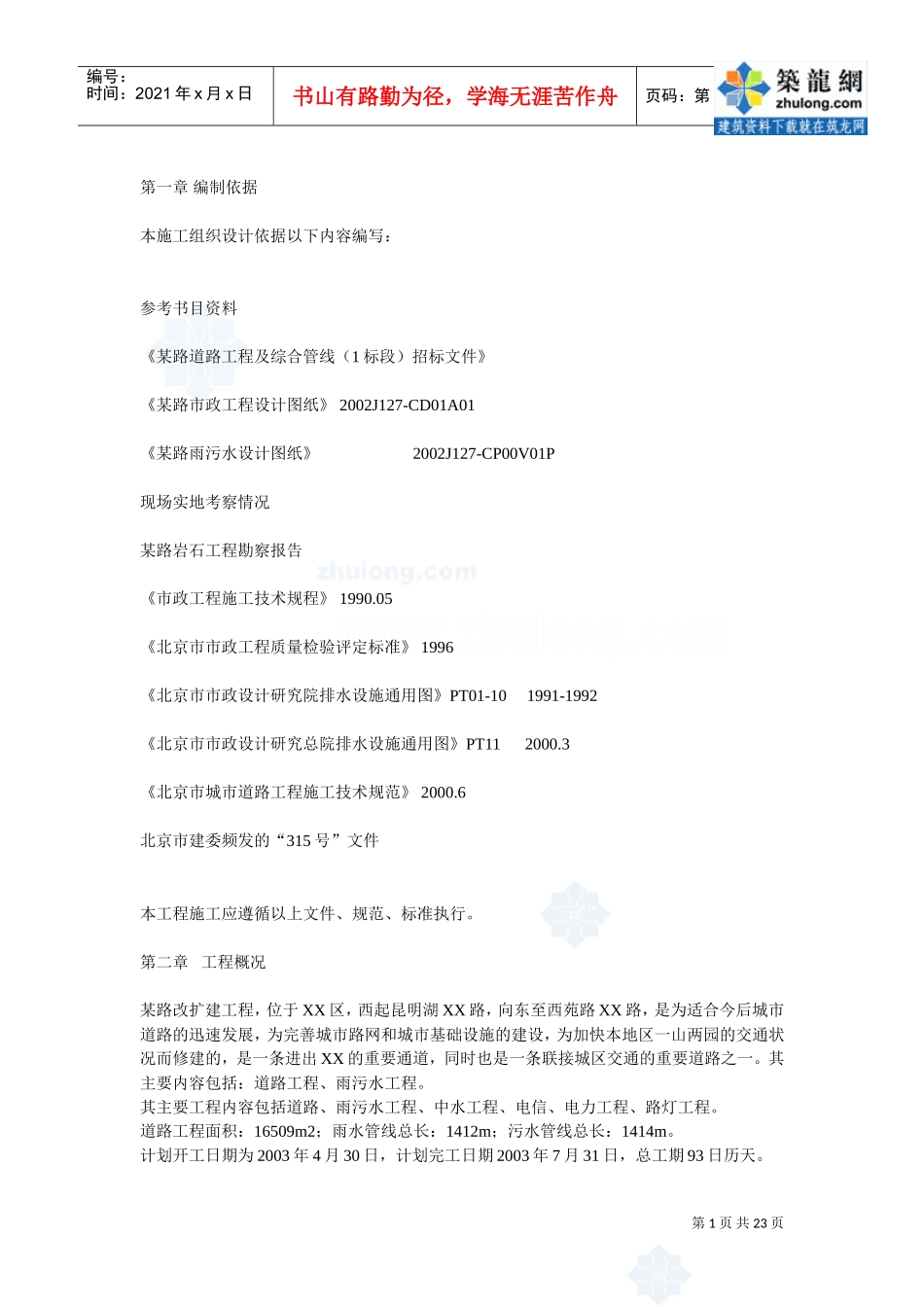

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第一章编制依据本施工组织设计依据以下内容编写：参考书目资料《某路道路工程及综合管线（1标段）招标文件》《某路市政工程设计图纸》2002J127-CD01A01《某路雨污水设计图纸》2002J127-CP00V01P现场实地考察情况某路岩石工程勘察报告《市政工程施工技术规程》1990.05《北京市市政工程质量检验评定标准》1996《北京市市政设计研究院排水设施通用图》PT01-101991-1992《北京市市政设计研究总院排水设施通用图》PT112000.3《北京市城市道路工程施工技术规范》2000.6北京市建委频发的“315号”文件本工程施工应遵循以上文件、规范、标准执行。第二章工程概况某路改扩建工程，位于XX区，西起昆明湖XX路，向东至西苑路XX路，是为适合今后城市道路的迅速发展，为完善城市路网和城市基础设施的建设，为加快本地区一山两园的交通状况而修建的，是一条进出XX的重要通道，同时也是一条联接城区交通的重要道路之一。其主要内容包括：道路工程、雨污水工程。其主要工程内容包括道路、雨污水工程、中水工程、电信、电力工程、路灯工程。道路工程面积：16509m2；雨水管线总长：1412m；污水管线总长：1414m。计划开工日期为2003年4月30日，计划完工日期2003年7月31日，总工期93日历天。第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页第一节道路工程某路位于海淀区颐和园的东部，为东西走向，西起昆明湖东路（桩号为0+000）东至西苑路、万柳路（桩号为1+000）。昆明湖东路起点向西与现况路临时接顺。道路全长1000m。道路设计为城市次干路标准，道路施工中线为规划永中，规划红线宽40m，此路段设有一折点，设园曲线半经R=4500。1、纵断面形式：某路纵断面设计，主要依据现况地势、相交道路高程及道路两侧建筑散水高程控制。道路最小纵坡为0.3%。2、横断面形式：某路（昆明湖东路至西苑路）道路采用两幅路的横断面型式，两上两下。其中，中央分隔带宽为3m，机动车道宽为7.5m，人行步道（含盲道）宽为3m和非机动车道宽为3m，绿地6m。3、道路结构：按城市次干路（2）级标准，路面回弹弯沉25.8（1/100㎜）机动车道结构厚为56㎝。细粒式沥青混凝土AC-16（Ⅰ）型5㎝粗粒式沥青混凝土AC-25（Ⅰ）型6㎝石灰粉煤灰砂砾混合料（3：12：85）15+15+15㎝(1)设计道路路拱曲线均为直线型，横坡为1.5%一面坡，人行道横坡采用2%一面坡，坡向内侧。(2)为了方便残疾人的通行，在距离人行道外侧0.5m处设置0.5m宽的盲道，在路口处设置了无障碍人行坡道。(3)路缘石：机动车道两侧和中央隔离带采用乙1混凝土立缘石（49.5×30×12cm），其外露高15cm，非机动车道外侧采用乙2型混凝土立缘石（8/10×30×49.5cm），其外露高度15cm。(4)树池：采用铸铁树池加盖，树池尺寸为1.25×1.25m的方形树池，树池与树池中至中间距为5m。(5)为方便公共汽车停靠站，在桩号0+650处左右设置停车港湾。4、人非混合方砖步道：总结构厚为27㎝。彩色水泥方砖30×305㎝M7.5水泥砂浆卧底2㎝石灰粉煤灰砂砾混合料20㎝5、道路工程数量：第二节雨污水工程该道路雨污水管线沿道路自西昆明湖东路起向东敷设，至万泉河路止。管线位置：雨水位于道路永中南侧12m；污水位于道路永中南侧7m。1、雨水工程:雨水管线西起1＃井至西苑路27＃井，管线桩号1+528~0+543，全长987m，管径为D=1000㎜、方沟断面W×H=1600×1000mm、W×H=2000×1000mm。全线槽深为2.5m~3.79m，管线纵坡8‰，各种检查井45座，沿线设有支线10条,管径为D=700、800；支线管长425m。管材及接口型式：管材为钢筋混凝土承插口管Ⅱ级管材，管沟结构采用PT11-02(120°)砂基础，方沟结构采用PT09-ZH04、06做法。雨水管线主要工程量表：第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页2、污水工程：污水管线西起1＃井至西苑路27＃井，管线桩号1+088~0+104，全长986m，全线槽深为3.82m~4.25m，管线纵坡1.1‰~2‰，各种检查井45座，沿线设有支线10条,管径为D=500、700，支线管428m。管材及接口型式：管材为钢筋混凝土承插口管Ⅲ级，管沟...
