（课堂设计）高中物理 3.5 逻辑电路与集成电路同步精练 沪科版选修3-1VIP免费

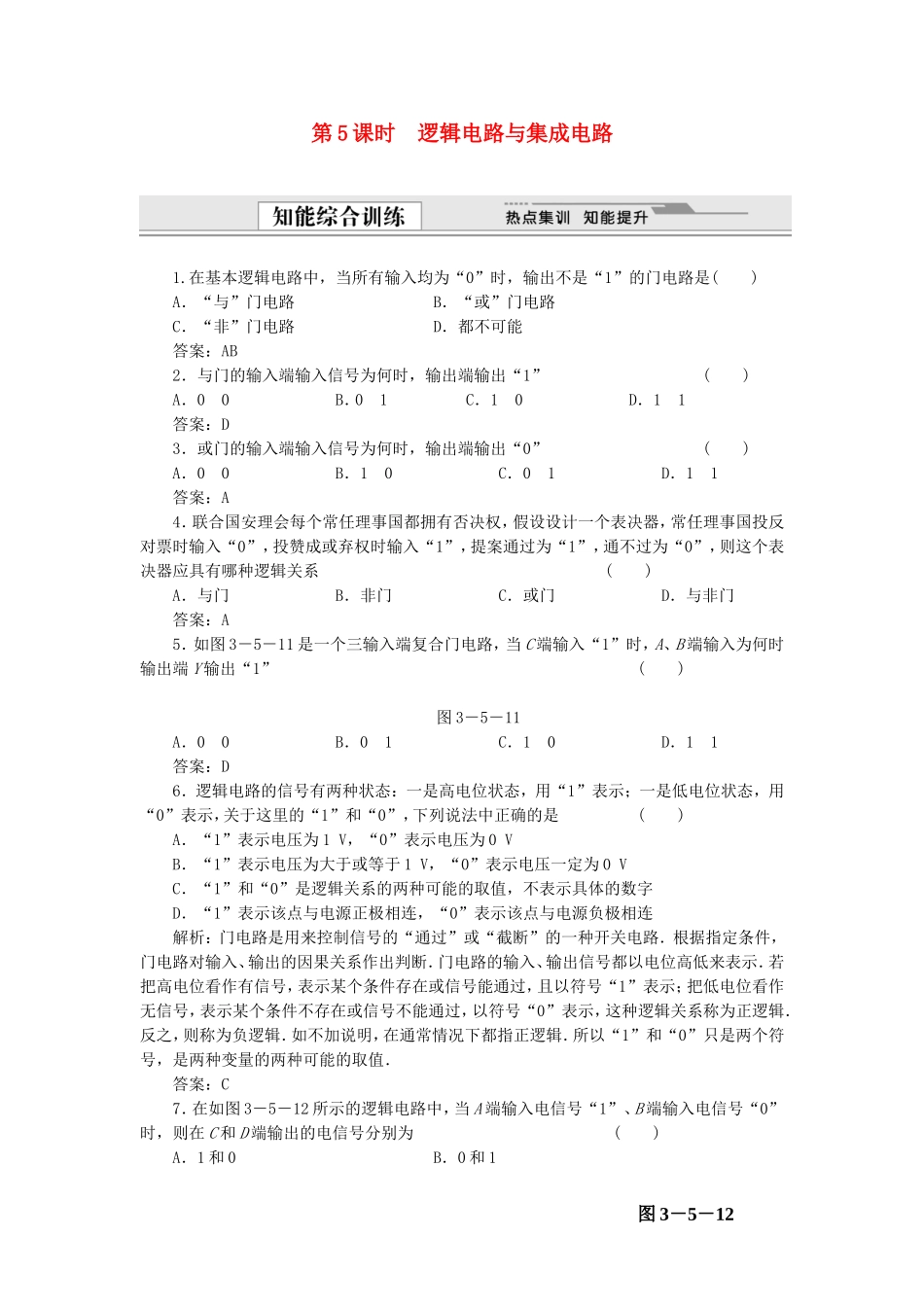

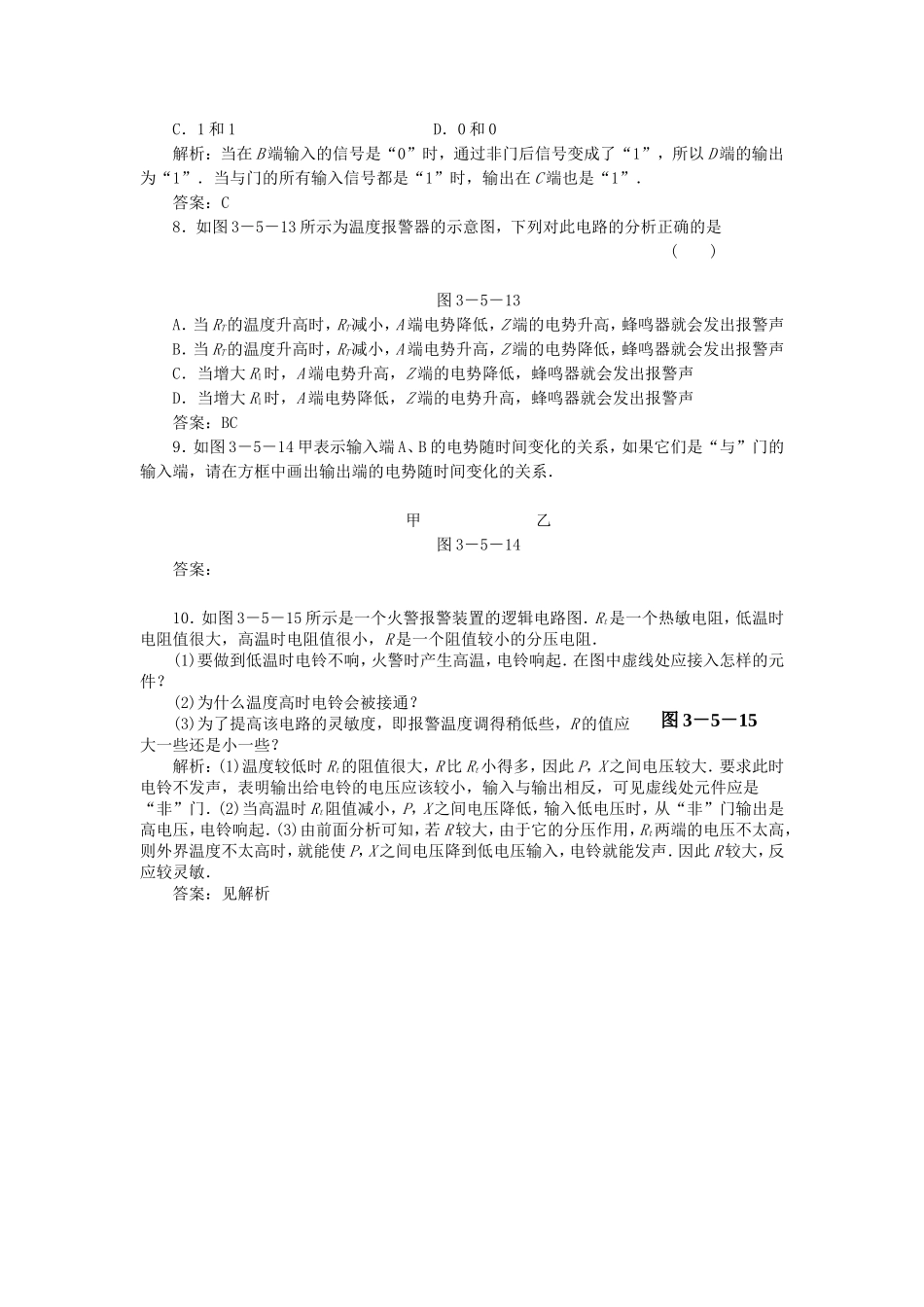

第5课时逻辑电路与集成电路1.在基本逻辑电路中，当所有输入均为“0”时，输出不是“1”的门电路是()A．“与”门电路B．“或”门电路C．“非”门电路D．都不可能答案：AB2．与门的输入端输入信号为何时，输出端输出“1”()A．00B．01C．10D．11答案：D3．或门的输入端输入信号为何时，输出端输出“0”()A．00B．10C．01D．11答案：A4．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系()A．与门B．非门C．或门D．与非门答案：A5．如图3－5－11是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”()图3－5－11A．00B．01C．10D．11答案：D6．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；一是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是()A．“1”表示电压为1V，“0”表示电压为0VB．“1”表示电压为大于或等于1V，“0”表示电压一定为0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连解析：门电路是用来控制信号的“通过”或“截断”的一种开关电路．根据指定条件，门电路对输入、输出的因果关系作出判断．门电路的输入、输出信号都以电位高低来表示．若把高电位看作有信号，表示某个条件存在或信号能通过，且以符号“1”表示；把低电位看作无信号，表示某个条件不存在或信号不能通过，以符号“0”表示，这种逻辑关系称为正逻辑．反之，则称为负逻辑．如不加说明，在通常情况下都指正逻辑．所以“1”和“0”只是两个符号，是两种变量的两种可能的取值．答案：C7．在如图3－5－12所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为()A．1和0B．0和1图3－5－12C．1和1D．0和0解析：当在B端输入的信号是“0”时，通过非门后信号变成了“1”，所以D端的输出为“1”．当与门的所有输入信号都是“1”时，输出在C端也是“1”．答案：C8．如图3－5－13所示为温度报警器的示意图，下列对此电路的分析正确的是()图3－5－13A．当RT的温度升高时，RT减小，A端电势降低，Z端的电势升高，蜂鸣器就会发出报警声B．当RT的温度升高时，RT减小，A端电势升高，Z端的电势降低，蜂鸣器就会发出报警声C．当增大R1时，A端电势升高，Z端的电势降低，蜂鸣器就会发出报警声D．当增大R1时，A端电势降低，Z端的电势升高，蜂鸣器就会发出报警声答案：BC9．如图3－5－14甲表示输入端A、B的电势随时间变化的关系，如果它们是“与”门的输入端，请在方框中画出输出端的电势随时间变化的关系．甲乙图3－5－14答案：10．如图3－5－15所示是一个火警报警装置的逻辑电路图．Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻．(1)要做到低温时电铃不响，火警时产生高温，电铃响起．在图中虚线处应接入怎样的元件？(2)为什么温度高时电铃会被接通？(3)为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些？解析：(1)温度较低时Rt的阻值很大，R比Rt小得多，因此P，X之间电压较大．要求此时电铃不发声，表明输出给电铃的电压应该较小，输入与输出相反，可见虚线处元件应是“非”门．(2)当高温时Rt阻值减小，P，X之间电压降低，输入低电压时，从“非”门输出是高电压，电铃响起．(3)由前面分析可知，若R较大，由于它的分压作用，Rt两端的电压不太高，则外界温度不太高时，就能使P，X之间电压降到低电压输入，电铃就能发声．因此R较大，反应较灵敏．答案：见解析图3－5－15
