电石炉电极操作须知VIP免费

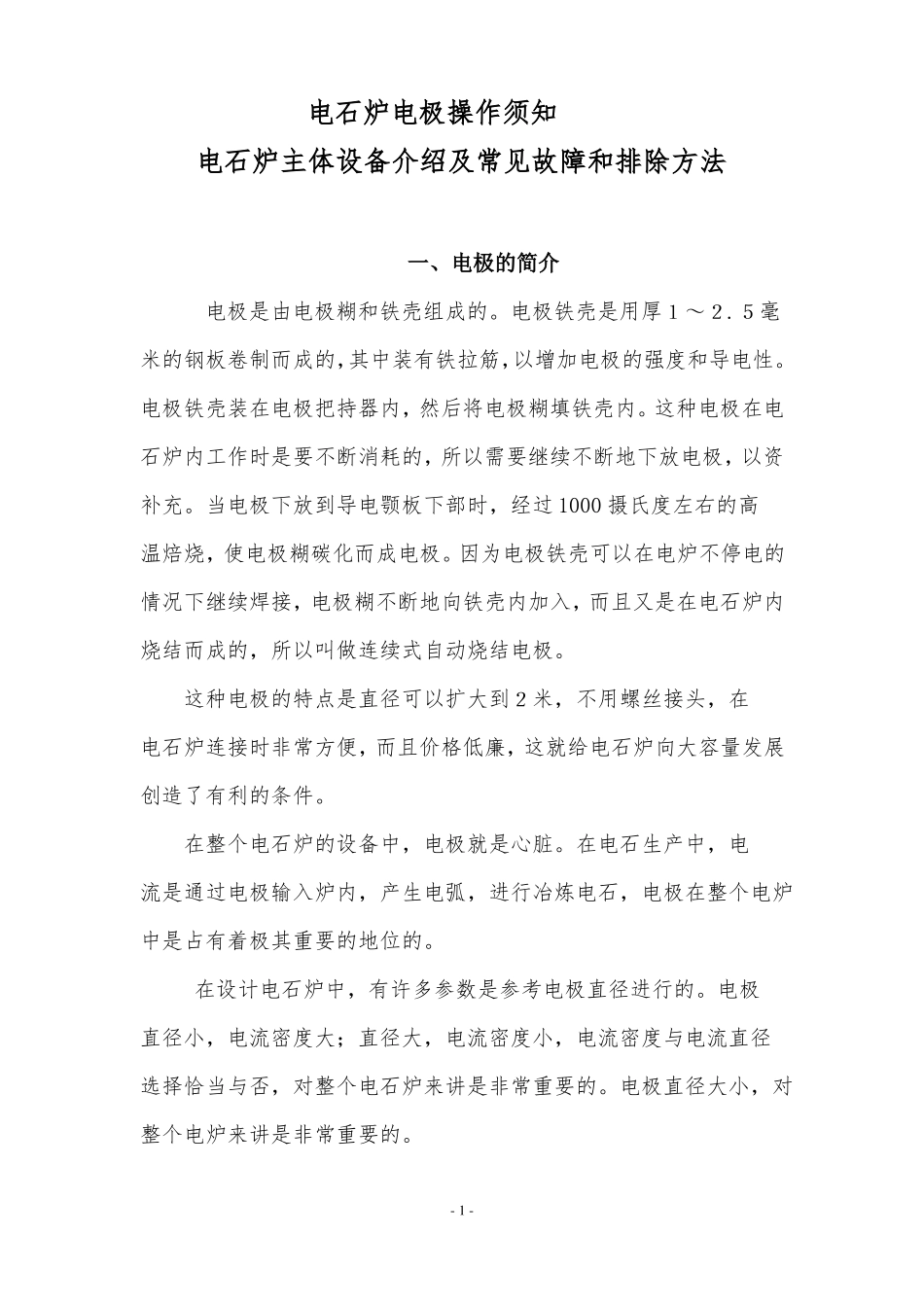

电石炉电极操作须知_第1页
1/11

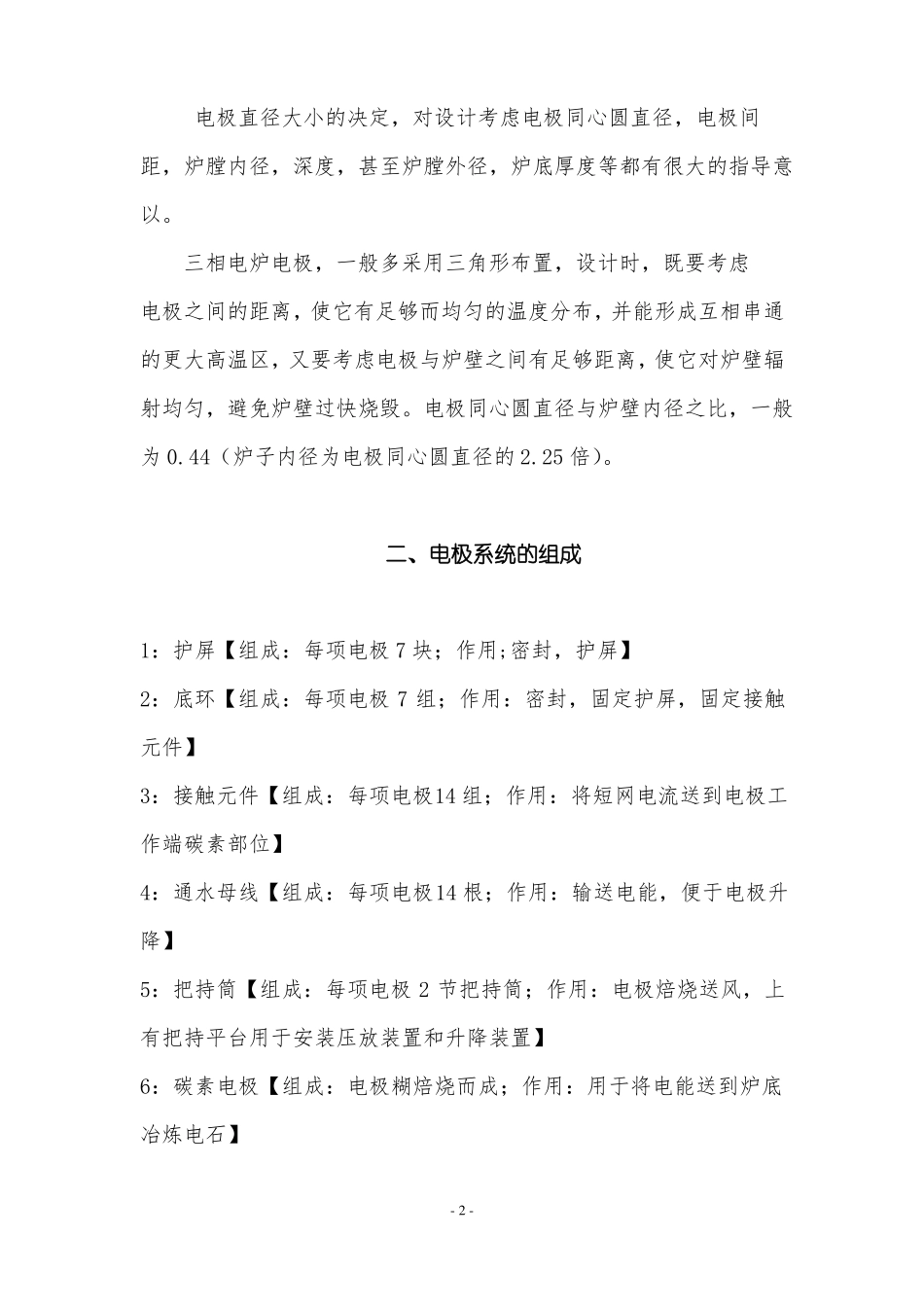

电石炉电极操作须知_第2页
2/11

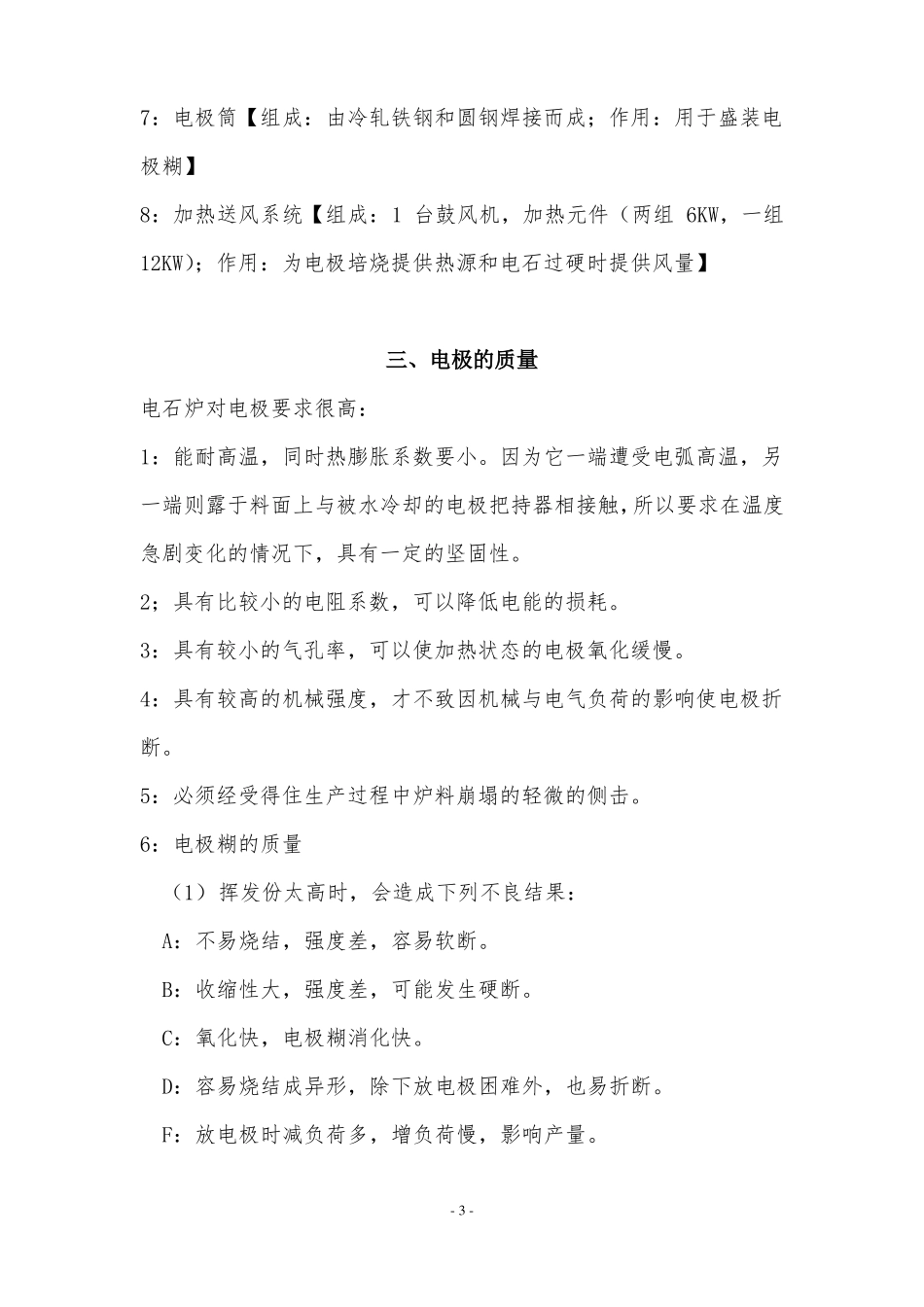

电石炉电极操作须知_第3页
3/11
电石炉电极操作须知电石炉主体设备介绍及常见故障和排除方法一、电极的简介电极是由电极糊和铁壳组成的。电极铁壳是用厚1~2.5毫米的钢板卷制而成的,其中装有铁拉筋,以增加电极的强度和导电性。电极铁壳装在电极把持器内,然后将电极糊填铁壳内。这种电极在电石炉内工作时是要不断消耗的,所以需要继续不断地下放电极,以资补充。当电极下放到导电颚板下部时,经过1000摄氏度左右的高温焙烧,使电极糊碳化而成电极。因为电极铁壳可以在电炉不停电的情况下继续焊接,电极糊不断地向铁壳内加入,而且又是在电石炉内烧结而成的,所以叫做连续式自动烧结电极。这种电极的特点是直径可以扩大到2米,不用螺丝接头,在电石炉连接时非常方便,而且价格低廉,这就给电石炉向大容量发展创造了有利的条件。在整个电石炉的设备中,电极就是心脏。在电石生产中,电流是通过电极输入炉内,产生电弧,进行冶炼电石,电极在整个电炉中是占有着极其重要的地位的。在设计电石炉中,有许多参数是参考电极直径进行的。电极直径小,电流密度大;直径大,电流密度小,电流密度与电流直径选择恰当与否,对整个电石炉来讲是非常重要的。电极直径大小,对整个电炉来讲是非常重要的。-1-电极直径大小的决定,对设计考虑电极同心圆直径,电极间距,炉膛内径,深度,甚至炉膛外径,炉底厚度等都有很大的指导意以。三相电炉电极,一般多采用三角形布置,设计时,既要考虑电极之间的距离,使它有足够而均匀的温度分布,并能形成互相串通的更大高温区,又要考虑电极与炉壁之间有足够距离,使它对炉壁辐射均匀,避免炉壁过快烧毁。电极同心圆直径与炉壁内径之比,一般为0.44(炉子内径为电极同心圆直径的2.25倍)。二、电极系统的组成1:护屏【组成:每项电极7块;作用;密封,护屏】2:底环【组成:每项电极7组;作用:密封,固定护屏,固定接触元件】3:接触元件【组成:每项电极14组;作用:将短网电流送到电极工作端碳素部位】4:通水母线【组成:每项电极14根;作用:输送电能,便于电极升降】5:把持筒【组成:每项电极2节把持筒;作用:电极焙烧送风,上有把持平台用于安装压放装置和升降装置】6:碳素电极【组成:电极糊焙烧而成;作用:用于将电能送到炉底冶炼电石】-2-7:电极筒【组成:由冷轧铁钢和圆钢焊接而成;作用:用于盛装电极糊】8:加热送风系统【组成:1台鼓风机,加热元件(两组6KW,一组12KW);作用:为电极培烧提供热源和电石过硬时提供风量】三、电极的质量电石炉对电极要求很高:1:能耐高温,同时热膨胀系数要小。因为它一端遭受电弧高温,另一端则露于料面上与被水冷却的电极把持器相接触,所以要求在温度急剧变化的情况下,具有一定的坚固性。2;具有比较小的电阻系数,可以降低电能的损耗。3:具有较小的气孔率,可以使加热状态的电极氧化缓慢。4:具有较高的机械强度,才不致因机械与电气负荷的影响使电极折断。5:必须经受得住生产过程中炉料崩塌的轻微的侧击。6:电极糊的质量(1)挥发份太高时,会造成下列不良结果:A:不易烧结,强度差,容易软断。B:收缩性大,强度差,可能发生硬断。C:氧化快,电极糊消化快。D:容易烧结成异形,除下放电极困难外,也易折断。F:放电极时减负荷多,增负荷慢,影响产量。-3-(2)挥发分过低时,会造成下列不良结果A:过早烧结,强度差,容易硬断。B:粘结性不够,强度差,也易硬断。C:电极与导电颚板接触电阻大,会加大电耗及影响颚板寿命。;(3)灰分过高时,会造成下列不良结果:A:灰分不高于4%B:灰分过高,会使强度差,电阻大,电耗高,相应电极消耗量也高。(4)电阻系数55~75欧.平方毫米/米(5)抗拉强度140~200公斤/平方厘米(6)假比重1.36~1.45克/立方厘米(7)真比重1.8~1.9克/立方厘米(8)气孔率25~28%(9)电流密度6~9安/平方厘米四、液压系统1:液压泵的组成:共有2台油泵(一开一备)。(1)液压泵的作用:将油箱的液压油送到液压系统的工作部位。如:大力缸、压放缸、循环泵,用于将液压油循环冷却,备用泵在其它泵出现故障时可以代替其中一台泵工作。2:吸油球阀的组成:共有2个吸油球阀。(1)吸油球阀的作用:处...
