冷冻式干燥机使用说明书VIP免费

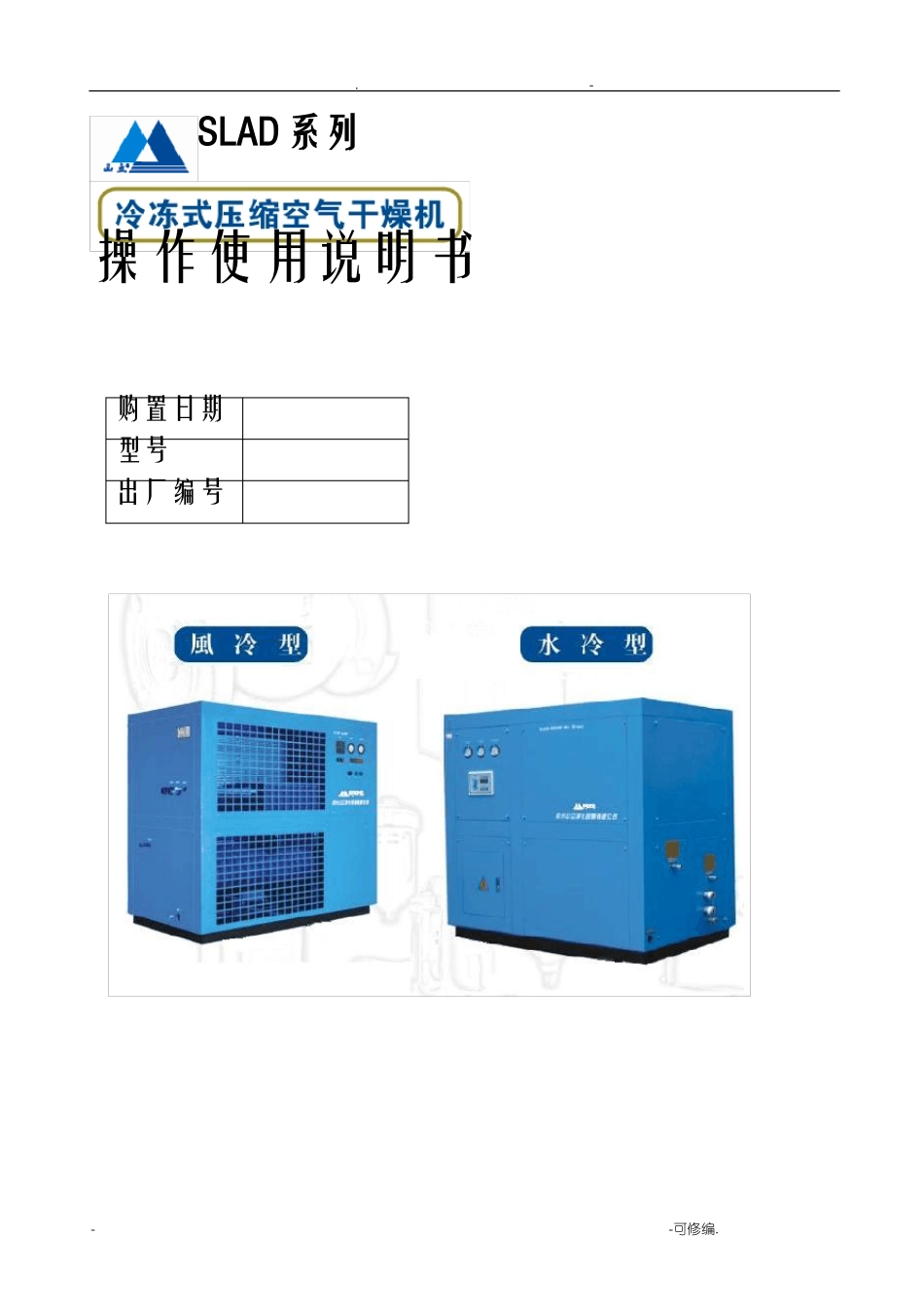

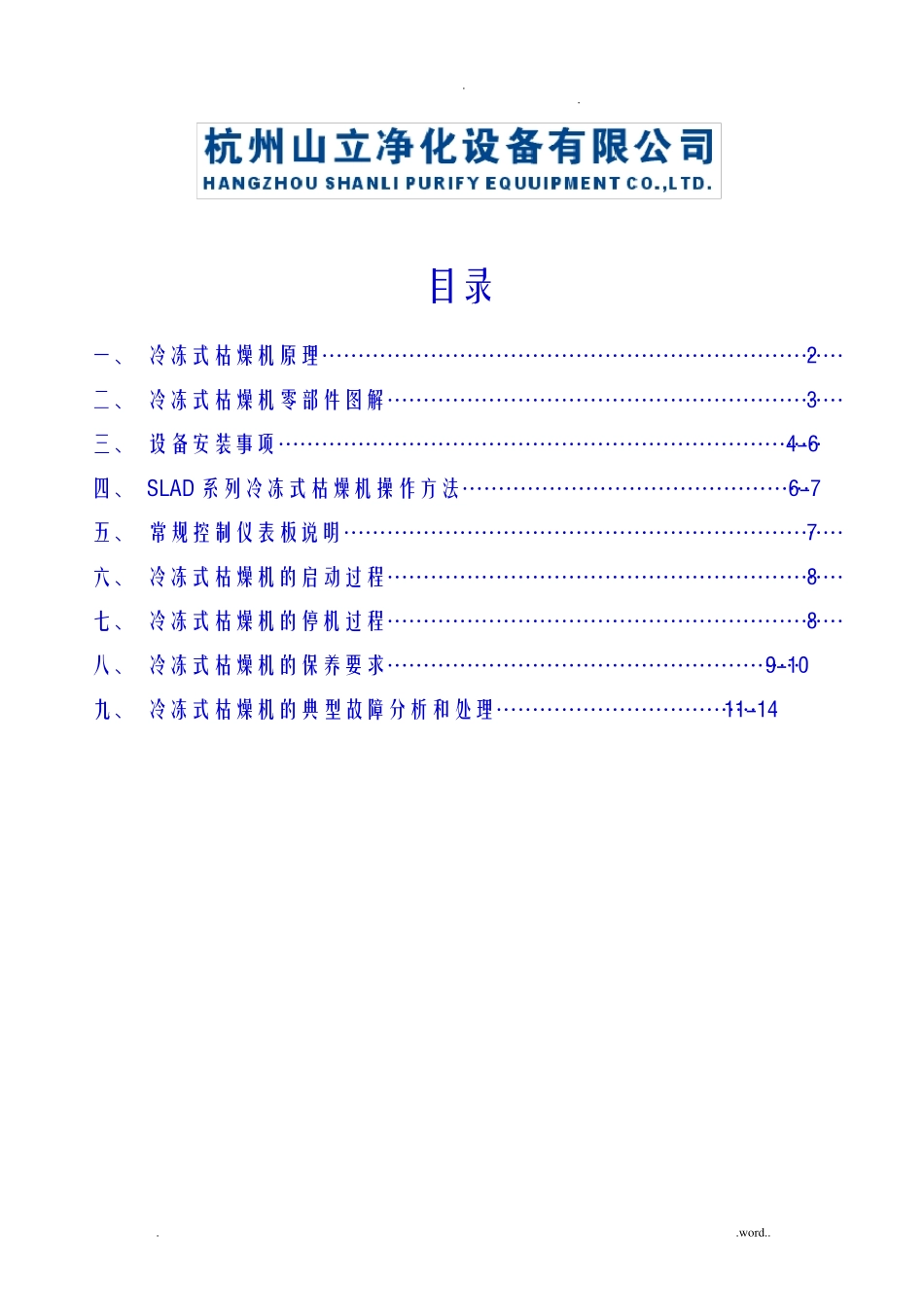

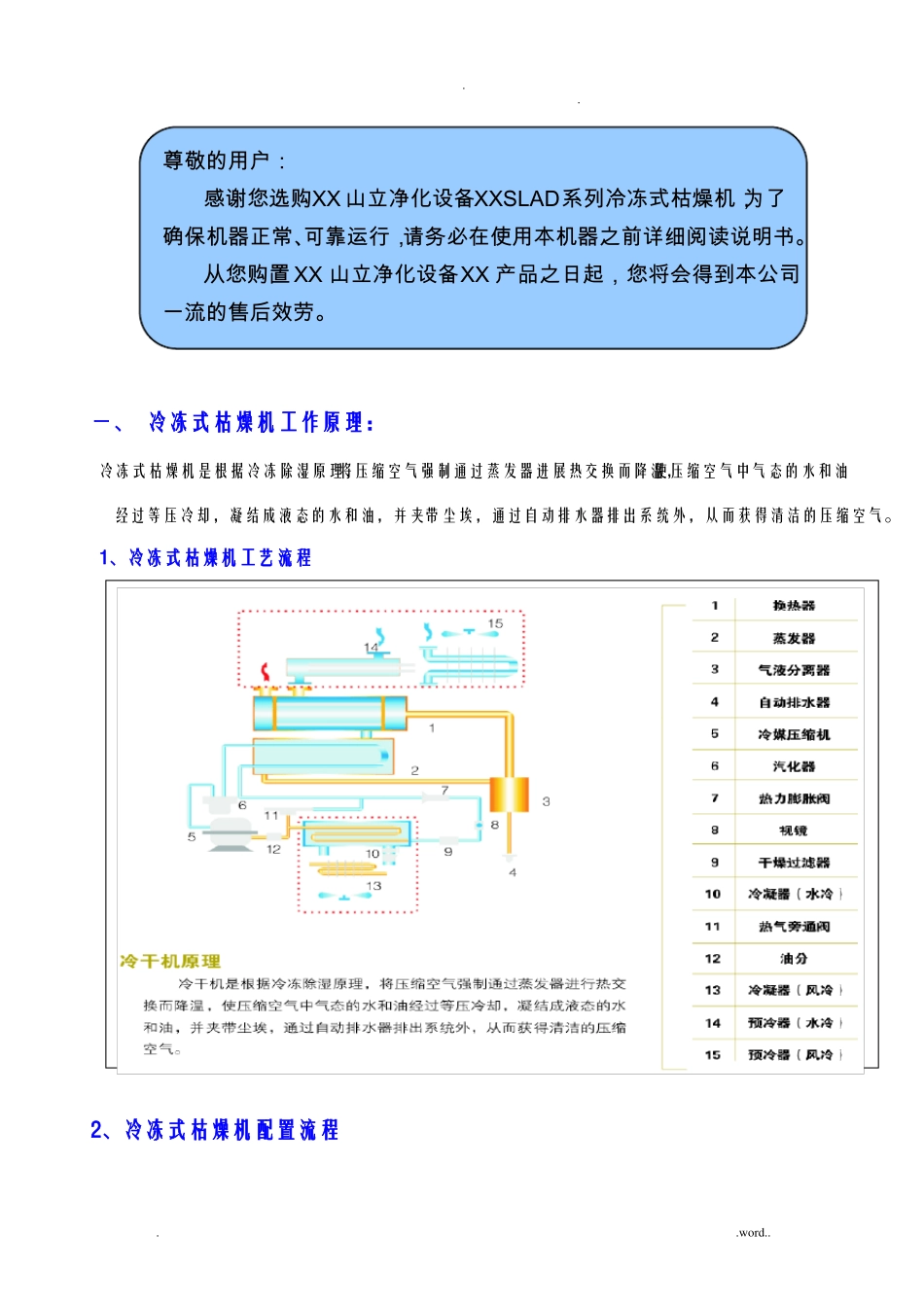

.-SLAD系列操作使用说明书购置日期型号出厂编号--可修编...目录一、冷冻式枯燥机原理………………………………………………………………2二、冷冻式枯燥机零部件图解………………………………………………………3三、设备安装事项…………………………………………………………………4-6四、SLAD系列冷冻式枯燥机操作方法…………………………………………6-7五、常规控制仪表板说明……………………………………………………………7六、冷冻式枯燥机的启动过程………………………………………………………8七、冷冻式枯燥机的停机过程………………………………………………………8八、冷冻式枯燥机的保养要求…………………………………………………9-10九、冷冻式枯燥机的典型故障分析和处理………………………………11-14..word....尊敬的用户：感谢您选购XX山立净化设备XXSLAD系列冷冻式枯燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。从您购置XX山立净化设备XX产品之日起，您将会得到本公司一流的售后效劳。一、冷冻式枯燥机工作原理：冷冻式枯燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进展热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。1、冷冻式枯燥机工艺流程2、冷冻式枯燥机配置流程..word....、3、冷冻式枯燥机主要零部件图解..word......word..三、设备安装考前须知..1、冷冻式枯燥机安装标准要求：无须安装地脚螺栓，但要求根底水平巩固，并要顾及排水系统的高度和设置排水地沟。2、冷冻式枯燥机防止安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式枯燥机必须安置在室内，并具有良好的通气设备以维持冷冻式枯燥机的正常工作。安装在空压房内的风冷式冷冻式枯燥机，要采取冷冻式枯燥机与空压机的隔热措施。警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停顿运转。将风冷型冷冻式枯燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1米以上的空间便于保养和维修。3、安装时应尽量防止管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。冷冻式枯燥机..word....4、安装冷冻式枯燥机电源时电器接线可能在运输过程中由于震动而松动，请用工具拧紧，并注意以下几点：〔1〕、额定电压在±5％X围以内。〔2〕、电源进线的线径须视电流大小及线路长短而定。〔3〕、SLAD-0.5NF～8.5NF电源须专用。5、水冷型的冷冻式枯燥机，循环冷却水的水压须在0.2-0.4Mpa之间,水温≤32℃且经过软化处理，为防止水冷冷凝器生锈或脏堵，建议在水冷冷凝器的冷却水进口安装水过滤器。6、冷冻式枯燥机入口处最好加装主管路过滤器，可防止冷干机的换热管外表被≥3um的固态杂质和油雾污染，直接影响冷干机的热交换性能。7、冷冻式枯燥机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷冻式枯燥机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢送致电询问。警告连接冷冻式枯燥机的电线必须符合国际〔IEC〕和地方上的法规和标准，并检查设备铭牌上标明的电压，电线的连接必须由专业电工人员操作。注意—电源相序假设冷冻式枯燥机所配的是涡旋式压缩机那么对电源相序有要求，相位不正确会使压缩机反转导致压缩机损坏。检查压缩机转向是否正确的方法：开机后立即观察冷媒低压〔压力露点〕及冷媒高压表，如果冷媒低压〔压力露点〕表逐渐下降、冷媒高压表逐渐上升，那么压缩机转向正确。反之冷媒高、低压表均不动〔有点原地颤抖〕，同时伴有压缩机噪音过大，那么说明压缩机转向不正确电源相序错误，此时应在三秒内停机，调换电源相序使之正确后开机，压缩机方能正常运行。四、电子排水器的安装和使用1、过滤球阀集隔离用球阀和过滤网于一体，外形小巧，清洗方便；额定压力16Bar，冷凝...
